HY-DBVSA-1LG 反比例減壓閥

功能描述：
HY-DBVSA-1LG型反比例減壓閥包括一個主閥芯級和一個無泄漏的提升式壓力先導級，具備下降的壓力/電流特性。由于導磁管電樞的阻尼作用，實現了該閥在整個壓力流量范圍內表現出極佳的穩定性。在控制模式下，控制壓力與所需值（放大器輸入電流）的變化成反比。
PDF樣本下載
  • 參數說明

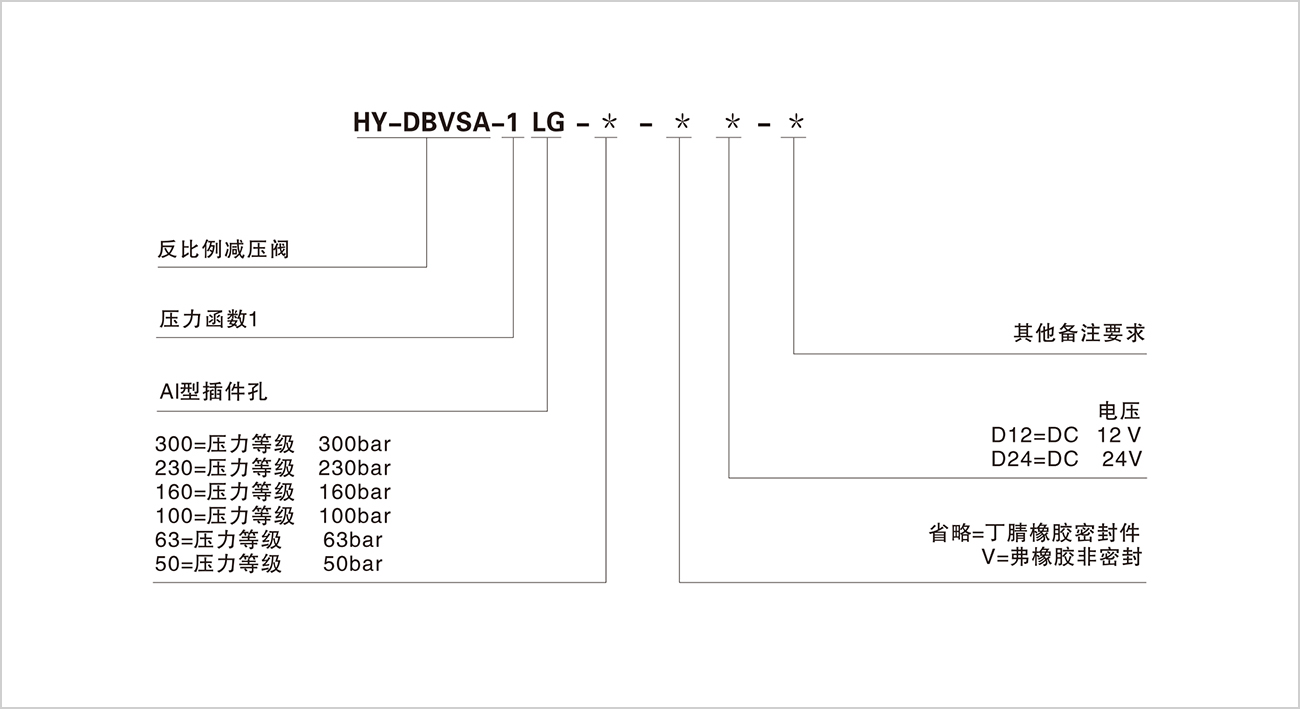

  • 型號說明

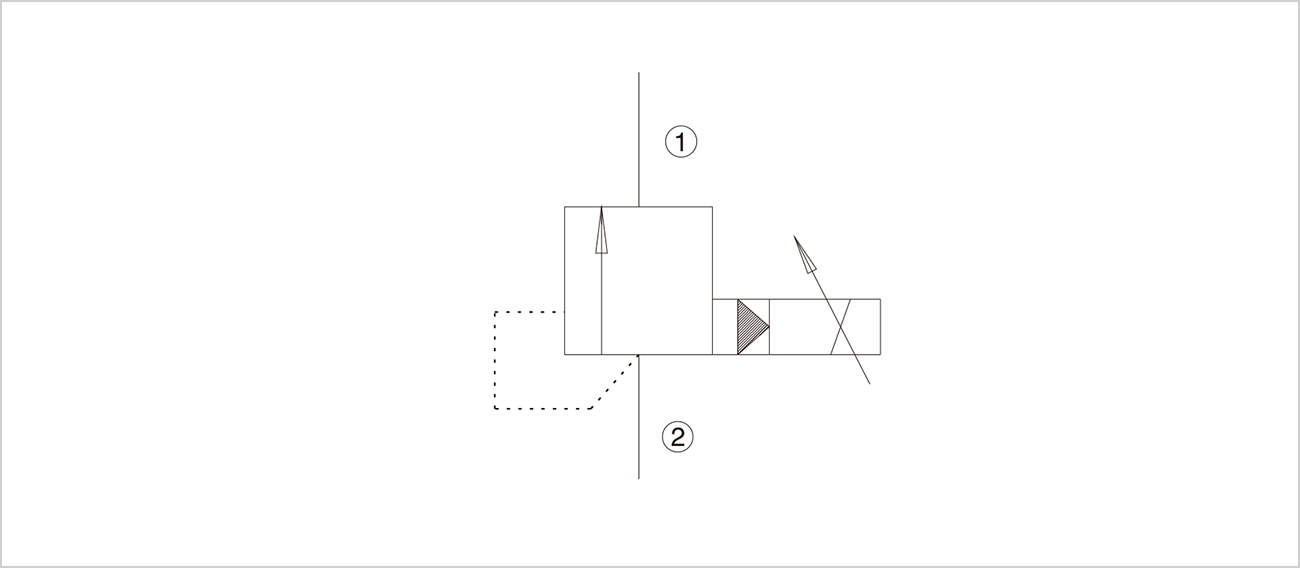

  • 機能符號

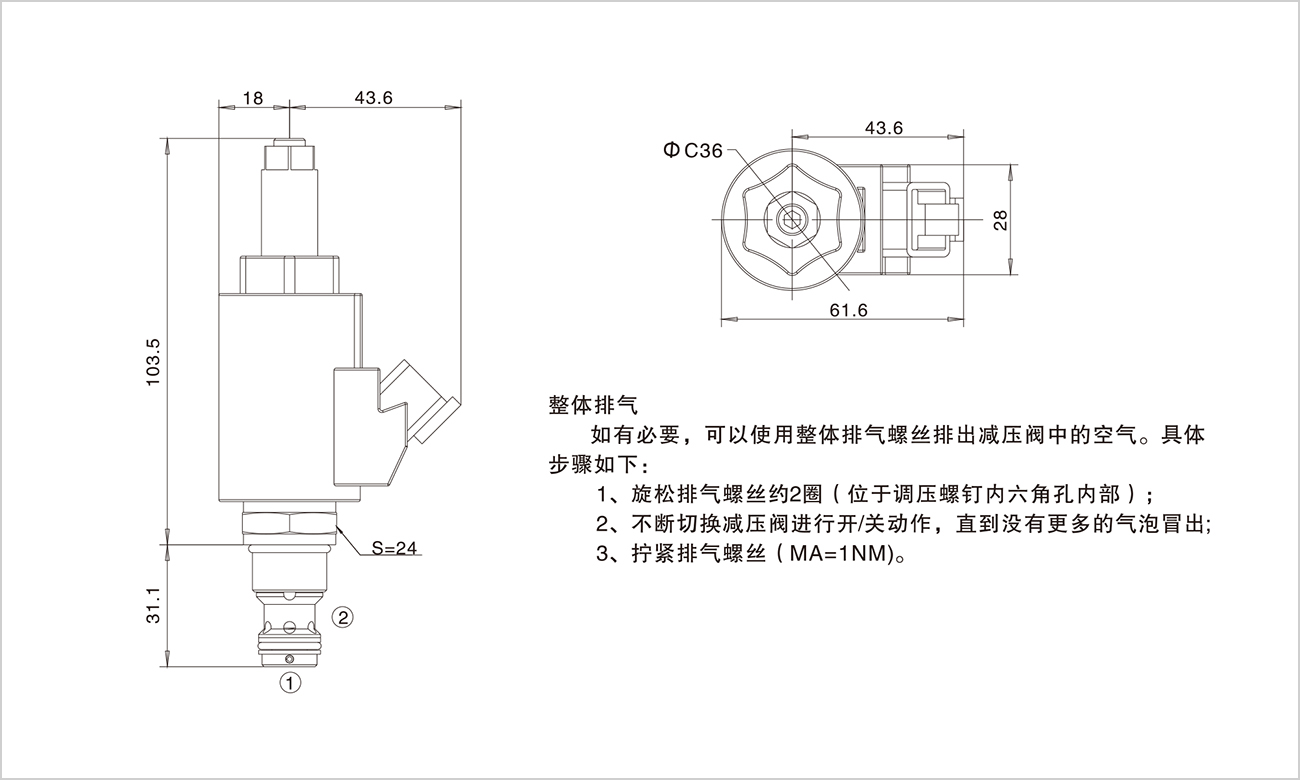

  • 外形尺寸

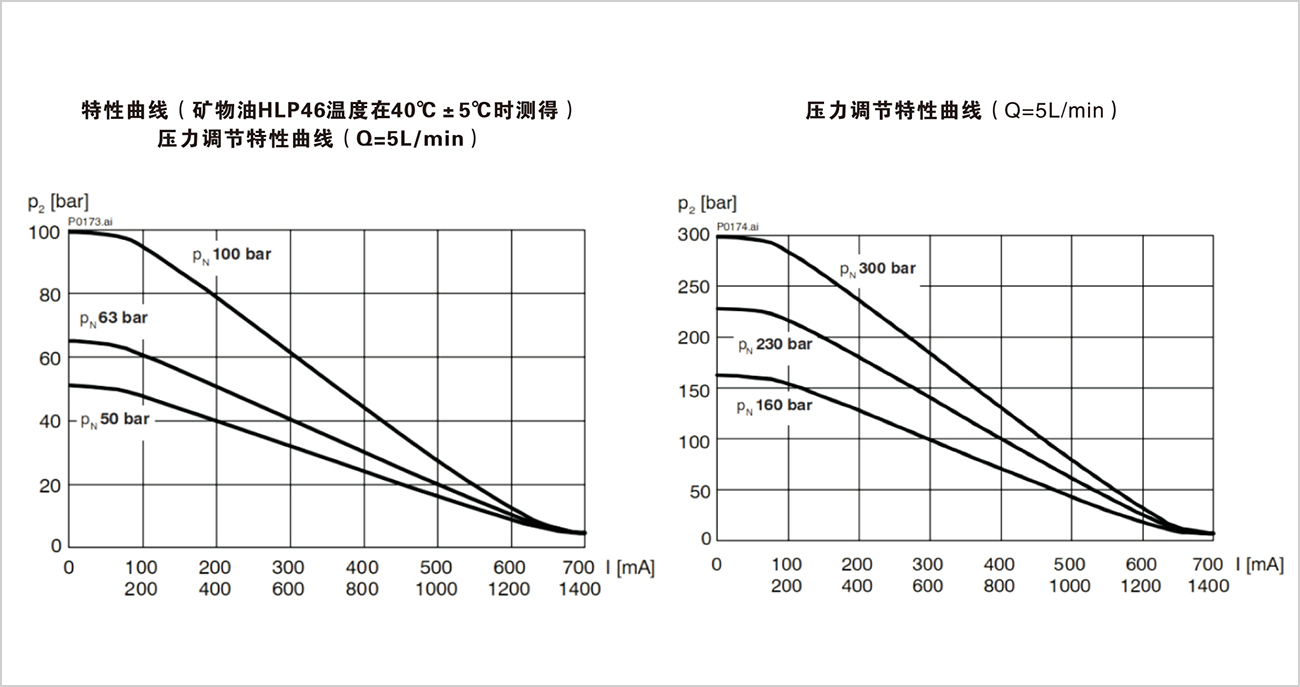

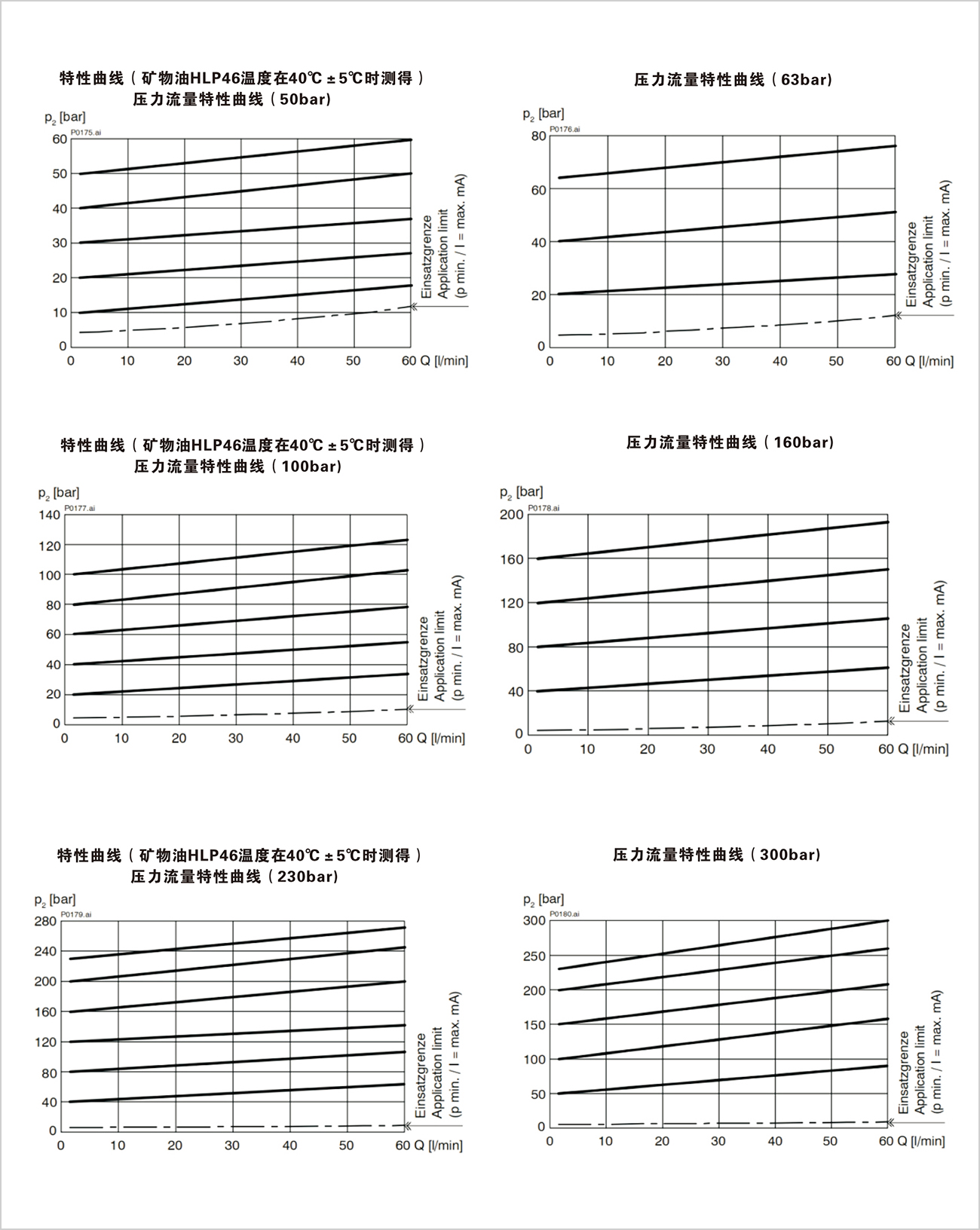

  • 特性曲線

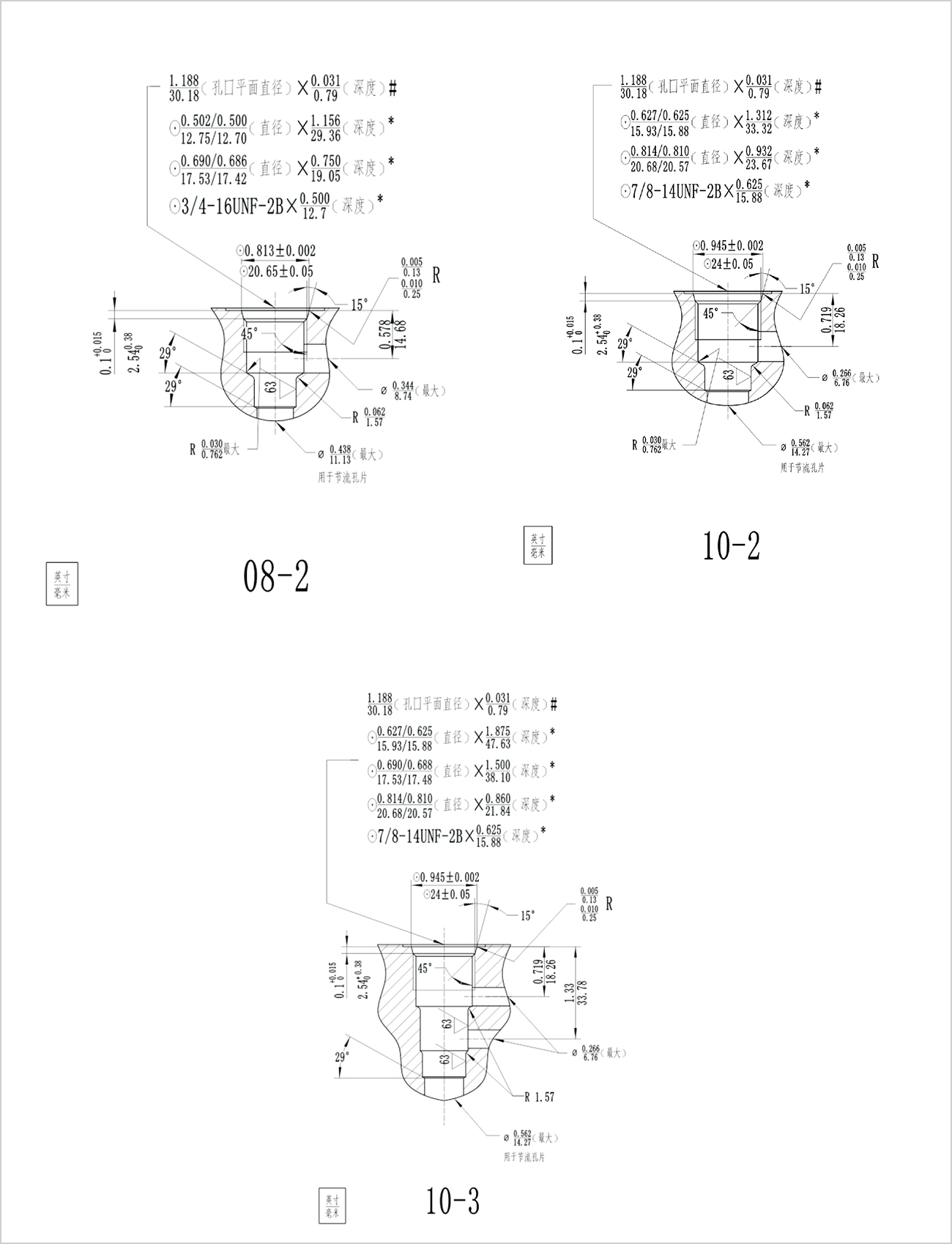

  • 插孔尺寸

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-DBVSA-1LG

    安裝位置

    任意

    貯藏溫度（℃）

    -25 ℃至+55 ℃

    使用環境溫度（℃）

    -25 ℃至+50 ℃

    質量

    0.4kg

    液壓參數

    最大油口壓力

    油口2

    300bar

    油口1

    250bar

    最大流量

    65L/min

    壓力等級

    50bar,63bar,100bar,160bar,230bar,300bar

    內泄露2→1

    0.1L/min(壓力等級為63bar)

    0.15L/min(壓力等級為100bar)

    0.25L/min(壓力等級為160bar)

    0.36L/min(壓力等級為230bar)

    0.45L/min(壓力等級為300bar)

    工作介質

    礦物質液壓油、磷酸酯

    粘度范圍

    20~380mm2/s

    油液溫度

    -20 ℃~+70 ℃

    污染度等級

    油液最高允許污染度等級按NAS1638第九級推薦過濾器過濾精度最小β10≥75.

    電氣參數

    供電電壓

    12VDC,24VDC

    控制電流

    0-1400mA(12V)

    0-760mA(24V)

    最大功率

    19W

    線圈電阻

    20℃

    12V-5.8?/24V-21 ?

    最大溫度

    12V-8.6 ?/24V-30 ?

    推薦的脈寬頻率（顫震）

    200HZ

    PWM滯環

    2-4%

    占空比

    100%

    電氣連接

    方形插頭ISO 4400/DIN 43650(標準)

    保護等級，按DIN40 050

    Ip65
