HY-EHPR08-33 比例減壓/溢流閥

描述：
螺紋插裝、直動滑閥式減壓/溢流閥，利用可變電輸入可實現指定范圍內的連續調節。輸出壓力與DC電流輸入成比例，該閥在設備中可用作壓力限制裝置。

工作原理：
線圈中無電流時，HY-EHPR08-33允許油液從①自由流向油口 ③。線圈通電時，②將連至①?？刂疲p壓）壓力將隨著線圈中電流的增大而成比例地增大。如果①處的壓力超過線圈的設定壓力，則在油口 ③溢流。

注意：油口③的背壓將1:1的比例附加在閥的壓力設定值中。
PDF樣本下載
  • 參數說明

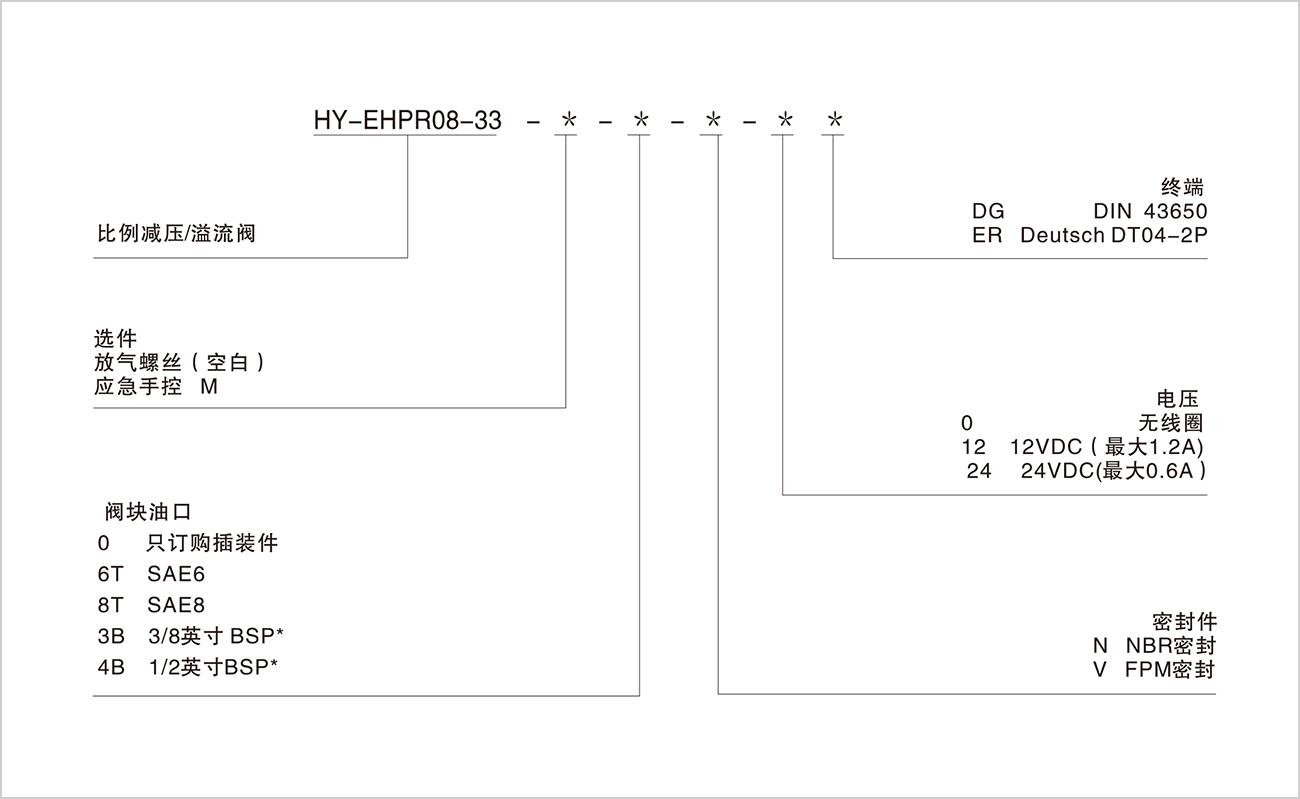

  • 型號說明

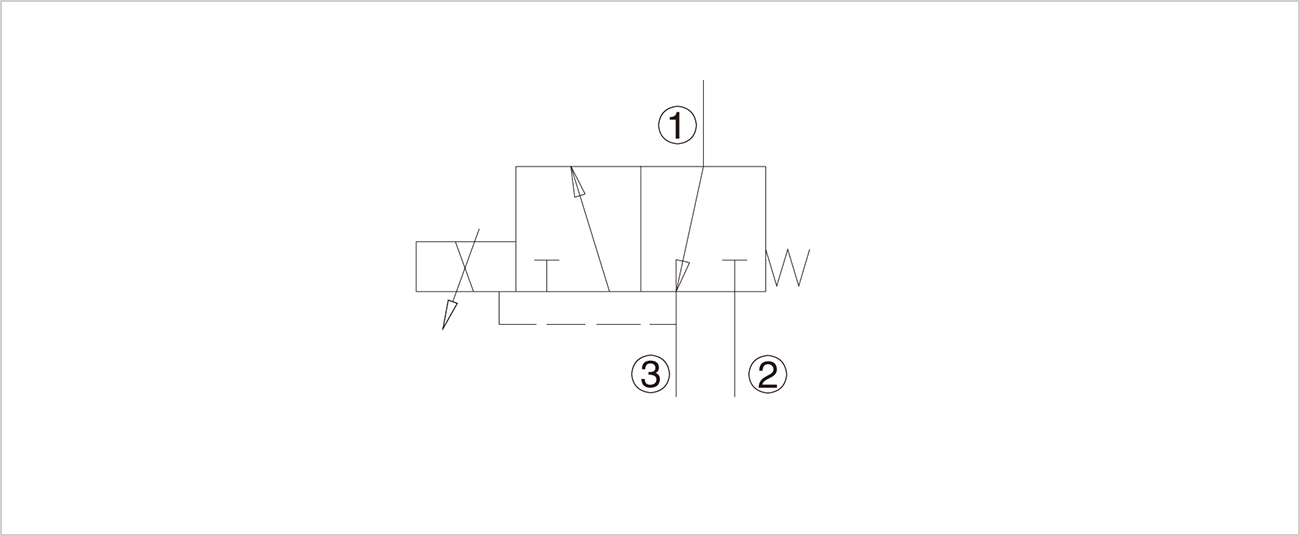

  • 機能符號

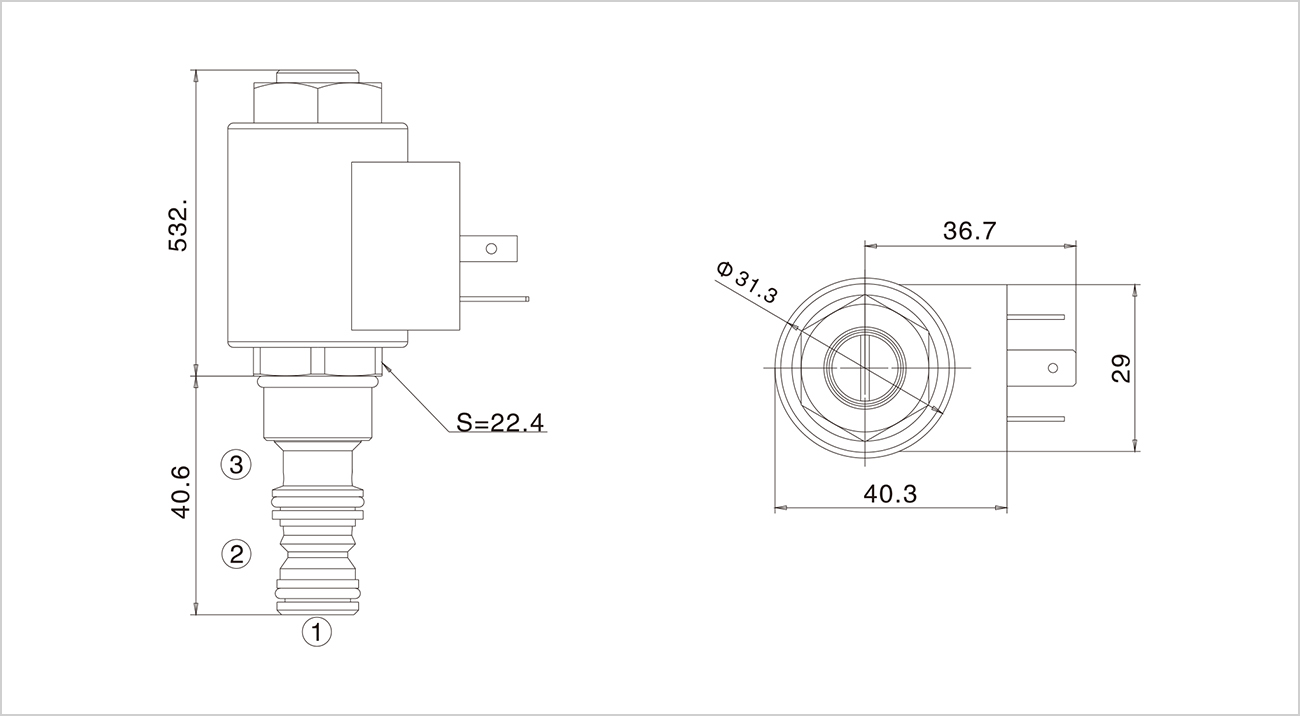

  • 外形尺寸

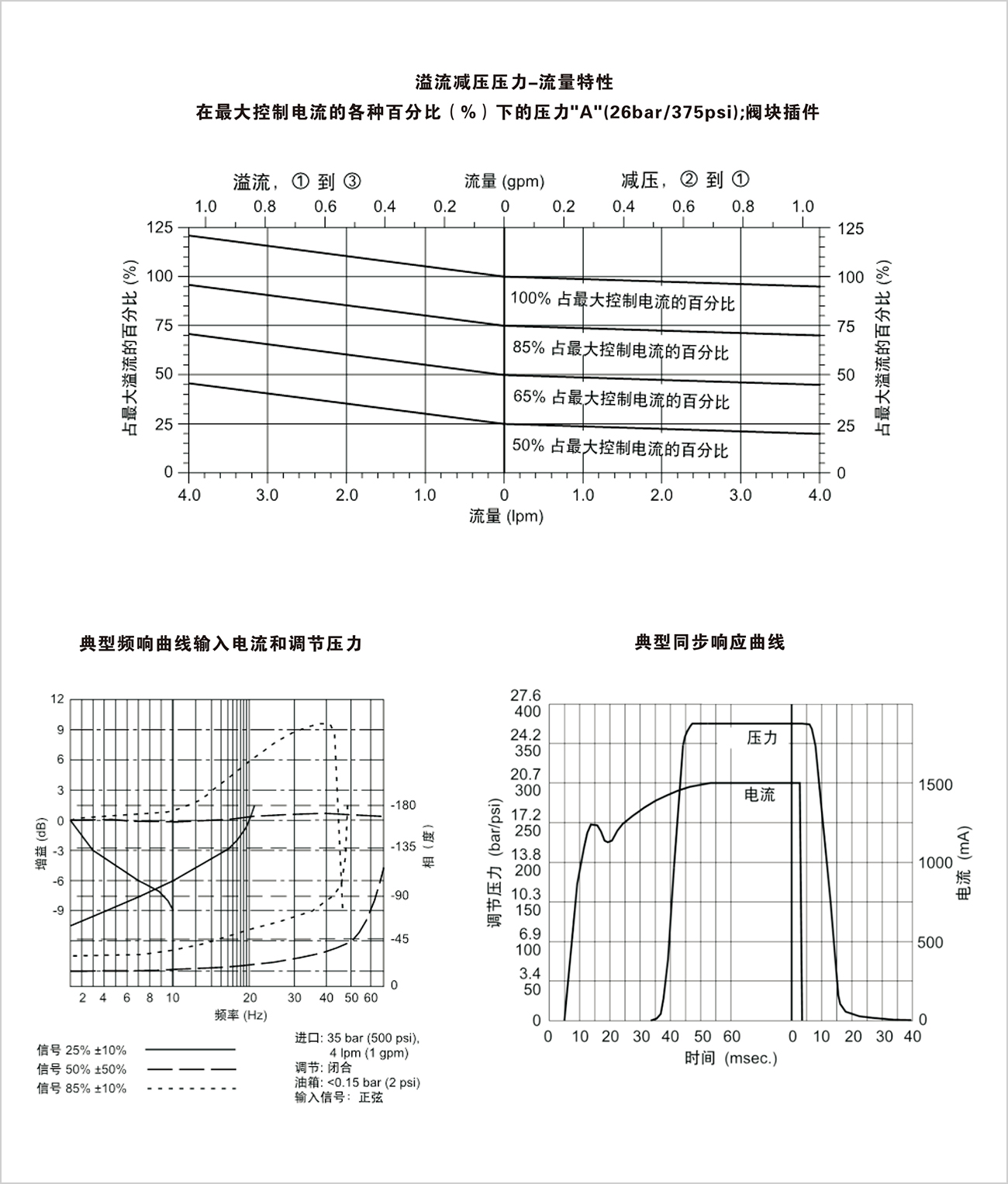

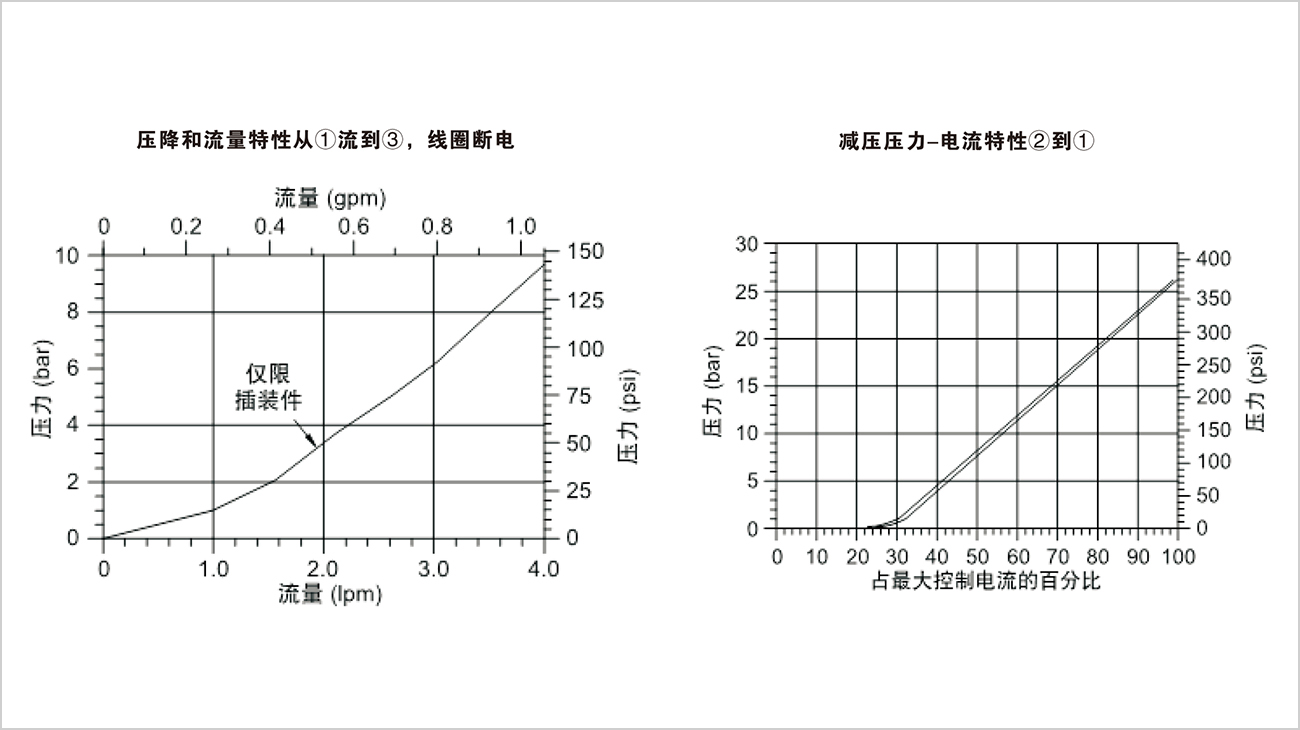

  • 特性曲線

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-EHPR08-33

    安裝位置

    無限制

    貯藏溫度（℃）

    -20 ℃至+55 ℃

    使用環境溫度（℃）

    -20 ℃至+50 ℃

    液壓參數

    油口②處的最大入口壓力

    207bar(3000psi)

    額定流量

    4.0lpm(1.05gpm),DP=6bar(87psi).僅指插裝閥，①到③,線圈斷電

    通道

    自由流通：線圈斷電時①到③;

    減壓工況：線圈通電時②到①;

    溢流工況：線圈通電時①到③.

    油口①非外部聯接

    工作介質

    礦物質液壓油、磷酸酯液壓油

    粘度范圍

    7.4~420cst

    溫度范圍

    -40 ℃~+120 ℃,標準丁腈橡膠密封

    閥孔

    08-3

    電氣參數

    最大控制電流

    12VDC線圈為1.2A;

    24VDC線圈為0.6A

    其他電壓請咨詢?nèi)A液公司

    控制電流由零變到最大時的減壓／溢流壓力范圍

    0-26bar(0-375psi)

    磁滯

    小于3%

    顫振頻率

    200HZ

    階躍響應

    T開<30ms;T關<12ms
