HY-TS98-31 比例減壓/溢流閥

描述：
螺紋插裝式、先導滑閥式液壓/溢流閥，利用可變電輸入可實現指定范圍內的連續調節。輸出壓力與DC電流輸入成比例，該閥在設備中可用作壓力限制裝置。

工作原理：
未通電時，  HY-TS98-31允許油液從③到④雙向流動而封閉口②。線圈通電時，③將連至 ②，③處的受控壓力與線圈中的電流成比例。如果③處的壓力超過線圈產生的設定值，則③處向④處溢流。油口④的背壓將1:1加在壓力設定值上。

注：通過定制，該產品可具有特殊的OEM性能曲線。請咨詢?nèi)A液公司。
PDF樣本下載
  • 參數說明

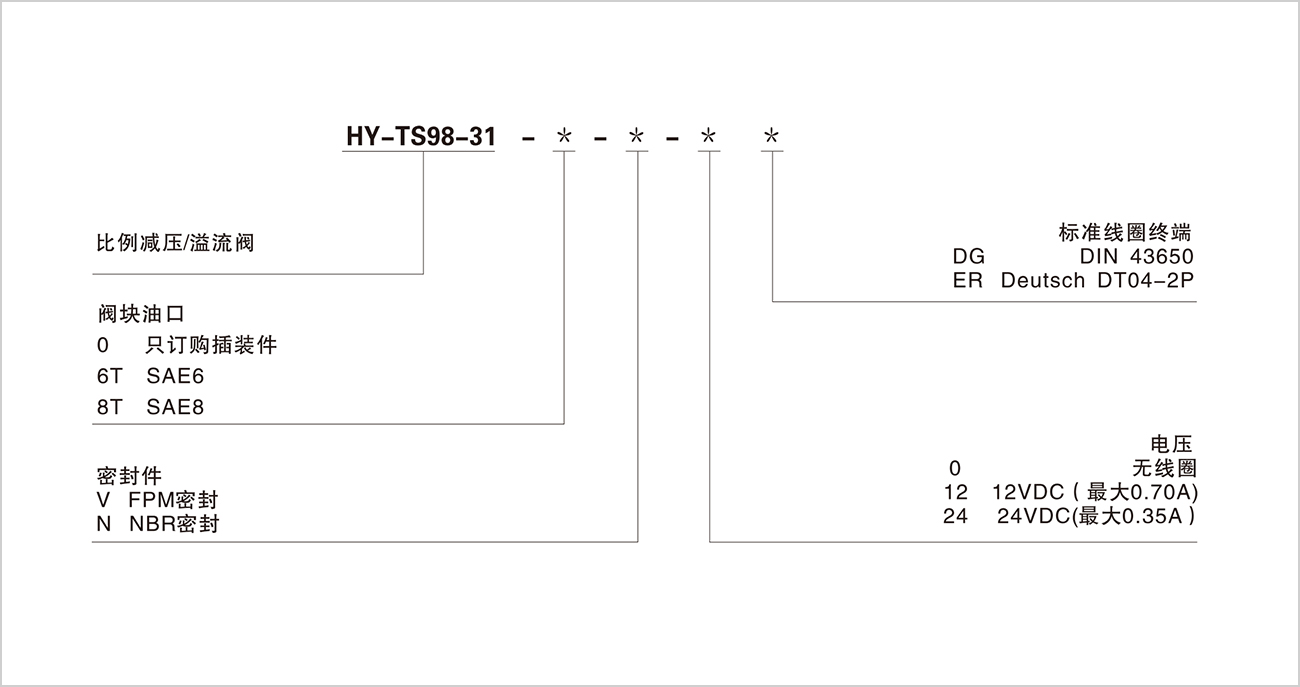

  • 型號說明

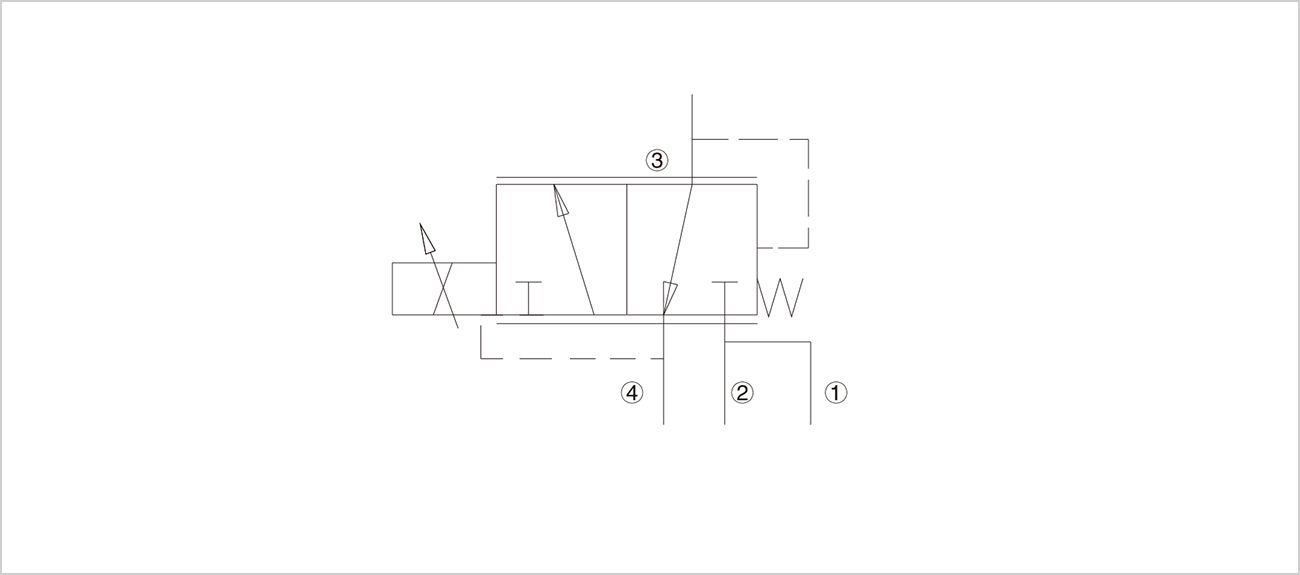

  • 機能符號

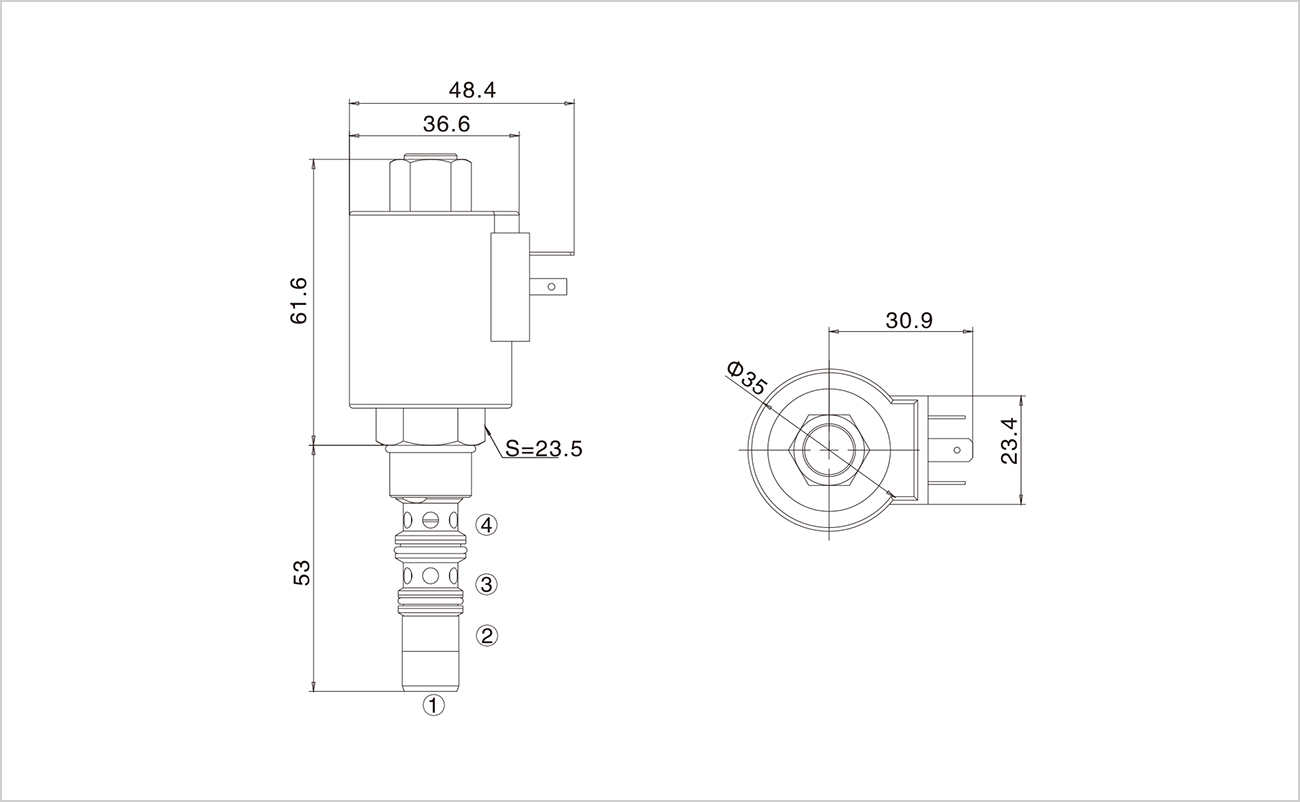

  • 外形尺寸

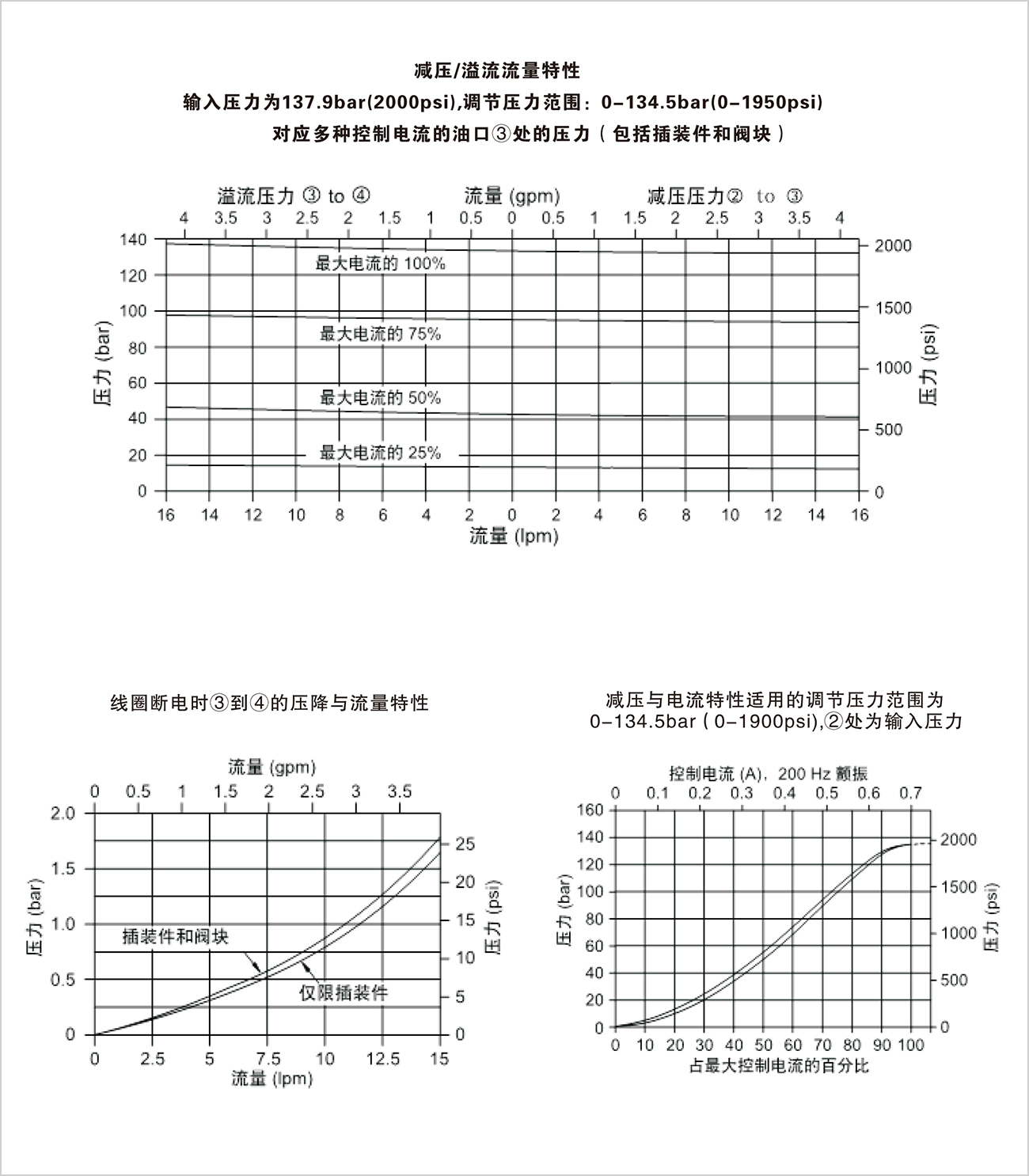

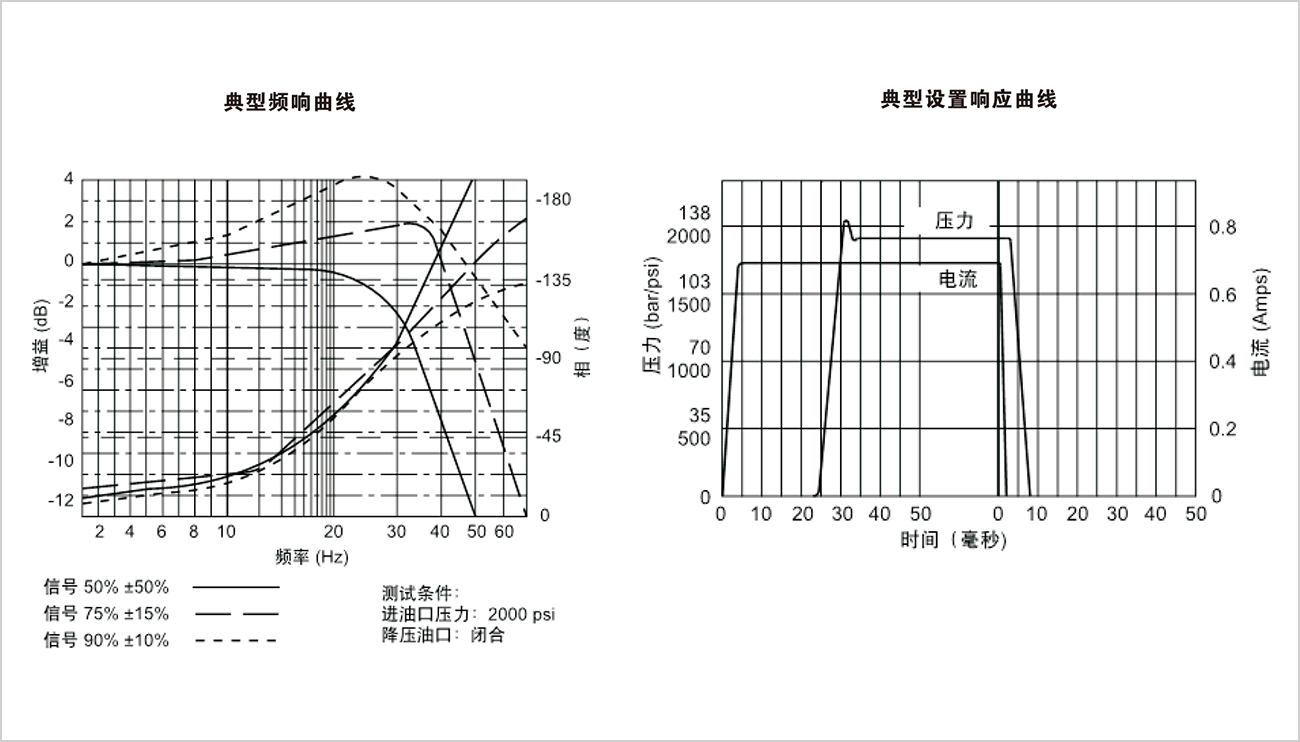

  • 特性曲線

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-TS98-31

    安裝位置

    如果可能，閥的安裝應低于油箱液面。這樣就可以使銜鐵中保持油量，從而避免殘留氣泡引起的不穩定。如果這種安裝無法實現，將閥水平安裝將取得最佳效果。

    貯藏溫度（℃）

    -20 ℃至+55 ℃

    使用環境溫度（℃）

    -20 ℃至+50 ℃

    液壓參數

    油口②處的最大入口壓力

    207bar(3000psi)

    額定流量

    線圈斷電，油口③到④的壓降為45psid時：11.4lpm(3gpm)

    通道

    自由流通:線圈斷電時③到④雙向流動；

    減壓工況:線圈通電時②到③;

    溢流:線圈通電時③到④;油口①非外部聯接

    死區

    12VDC線圈為0.150A;

    24VDC線圈為0.075A

    最大先導流量

    0.4lpm(0.12gpm)

    工作介質

    礦物質液壓油、磷酸酯液壓油

    粘度范圍

    7.4~420cst(50~2000sus)

    溫度范圍

    -30 ℃~+175 ℃(-20~350℉),標準丁腈橡膠密封

    閥孔

    98-3

    電氣參數

    最大控制電流

    12VDC線圈為0.70A;

    24VDC線圈為0.35A

    控制電流由零變到最大時的工作溢流壓力范圍

    0-138bar(0-2000psi)
