HY-TS38-20 比例溢流閥

描述：
螺紋插裝式、直動、座閥式液壓溢流閥，利用可變電輸入可實現指定范圍內的連續調節。輸出壓力與DC電流輸入成比例，該閥在設備中可用作壓力限制裝置。

工作原理：
HY-TS38-20阻止從①流向② 的流量，直到油口①獲得充分的壓力通過抵消電磁驅動力。如果電磁閥中無電流，油液可以自由從①流向②。

注意：油口②的背壓將1:1疊加在所設置的壓力上。
PDF樣本下載
  • 參數說明

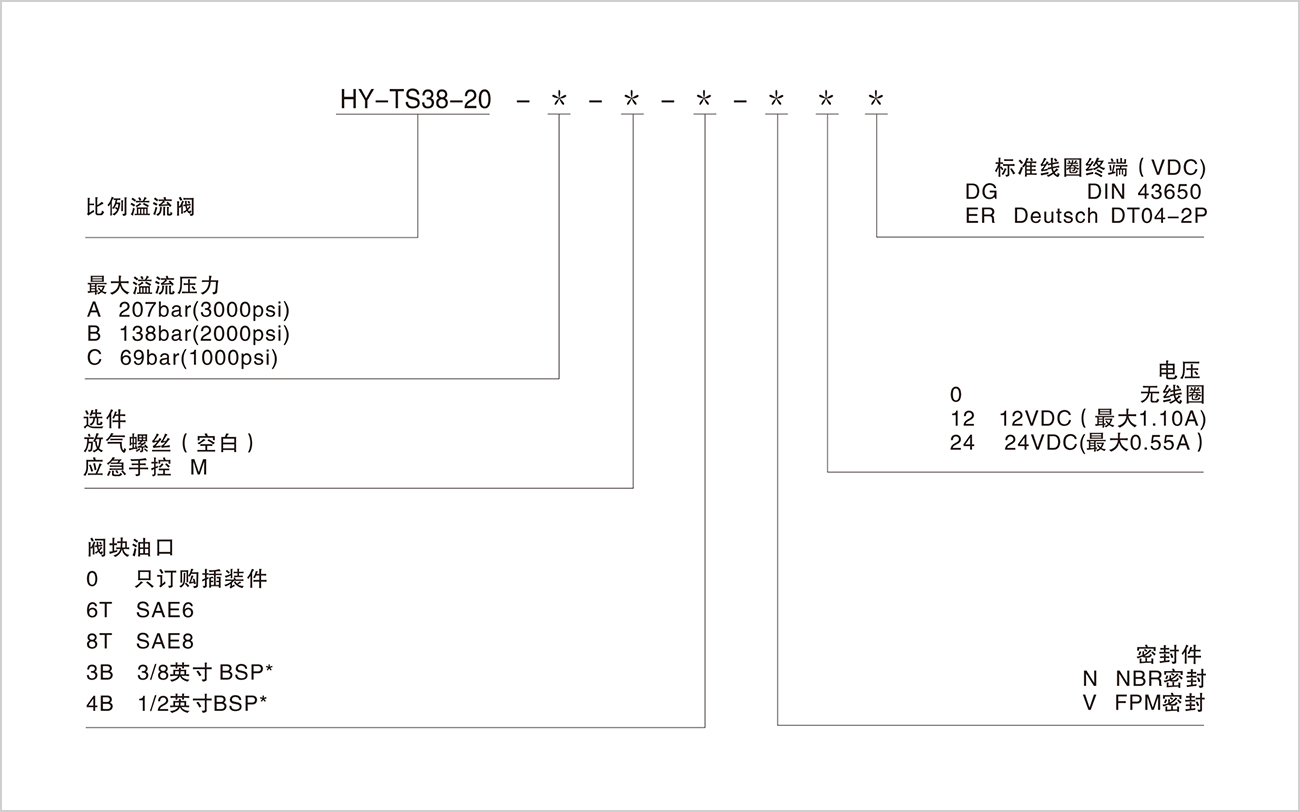

  • 型號說明

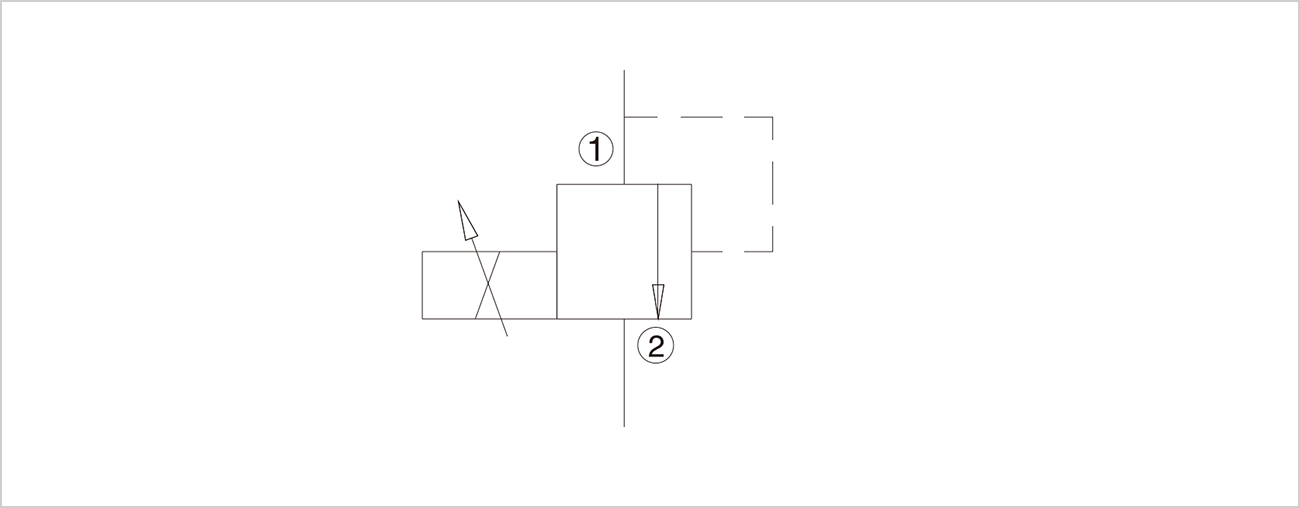

  • 機能符號
  • 外形尺寸

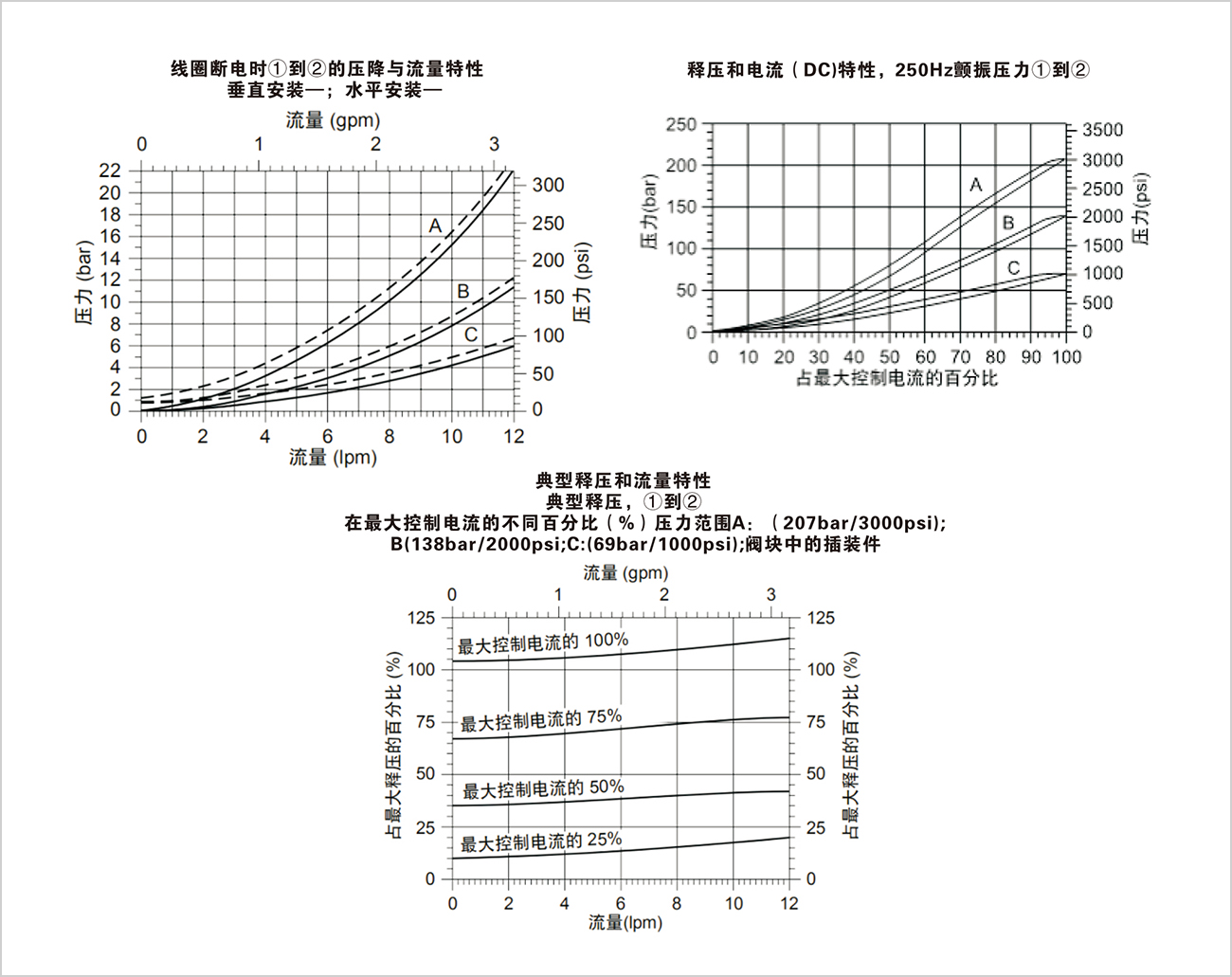

  • 特性曲線

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-TS38-20

    安裝位置

    如果可能，閥的安裝應低于油箱液面。這樣就可以使銜鐵中保持油量，從而避免殘留氣泡引起的不穩定。如果這種安裝無法實現，將閥水平安裝將取得最佳效果。

    貯藏溫度（℃）

    -20 ℃至+55 ℃

    使用環境溫度（℃）

    -20 ℃至+50 ℃

    液壓參數

    最大工作壓力

    241bar(3500psi)

    額定流量

    A:壓降為20bar/290psi時為11.4lpm/3gpm;

    B:壓降為10bar/150psi時為11.4lpm/3gpm;

    C:壓降為5.5bar/80psi時為11.4lpm/3gpm

    通道

    自由流通：①到②,線圈通電；

    溢流：①流向②,線圈斷電

    250HZ顫振的磁滯

    3.3%（最大7%無顫振）

    顫振頻率

    150HZ或更高

    階躍響應

    T開<50ms;T關<7ms

    工作介質

    礦物質液壓油、磷酸酯液壓油

    粘度范圍

    7.4~420cst(50~2000sus)

    溫度范圍

    -40 ℃~+120 ℃(-40~250℉),標準丁腈橡膠密封

    閥孔

    08-2

    最大先導流量

    0.76lpm(0.2gpm)

    電氣參數

    最大控制電流

    12VDC線圈為1.10A;

    24VDC線圈為0.55A

    控制電流由零變到最大時的工作溢流壓力范圍

    A:0-207bar(0-3000psi):

    B:0-138bar(0-2000psi);

    C:0-69bar(0-1000psi)

    控制信號

    DC或PWM(對于兩種控制方式而言，疊加顫振都可以使閥的性能大幅度提高)
