HY-TS10-26 比例溢流閥

描述：
螺紋插裝式、先導滑閥式液壓溢流閥，利用可變電輸入可實現指定范圍內的連續調節。輸出壓力與DC電流輸入成比例，該閥在設備中可用作壓力限制裝置。

工作原理：
HY-TS10-26阻止從①流向② 的流量，直到油口①獲得充分的壓力通過抵消電磁驅動力來打開先導部分。電磁閥中無電流時，閥在壓力為100psi時發生溢流。
HY-TS10-26具有可選的應急手控特性。這樣，斷電時就可以對閥進行設置。因?yàn)槭挚卦O(shè)定值與電動設定值相加，因此在使用手控特性設置最小壓力時，須注意不能使系統過度受壓。
PDF樣本下載
  • 參數說明

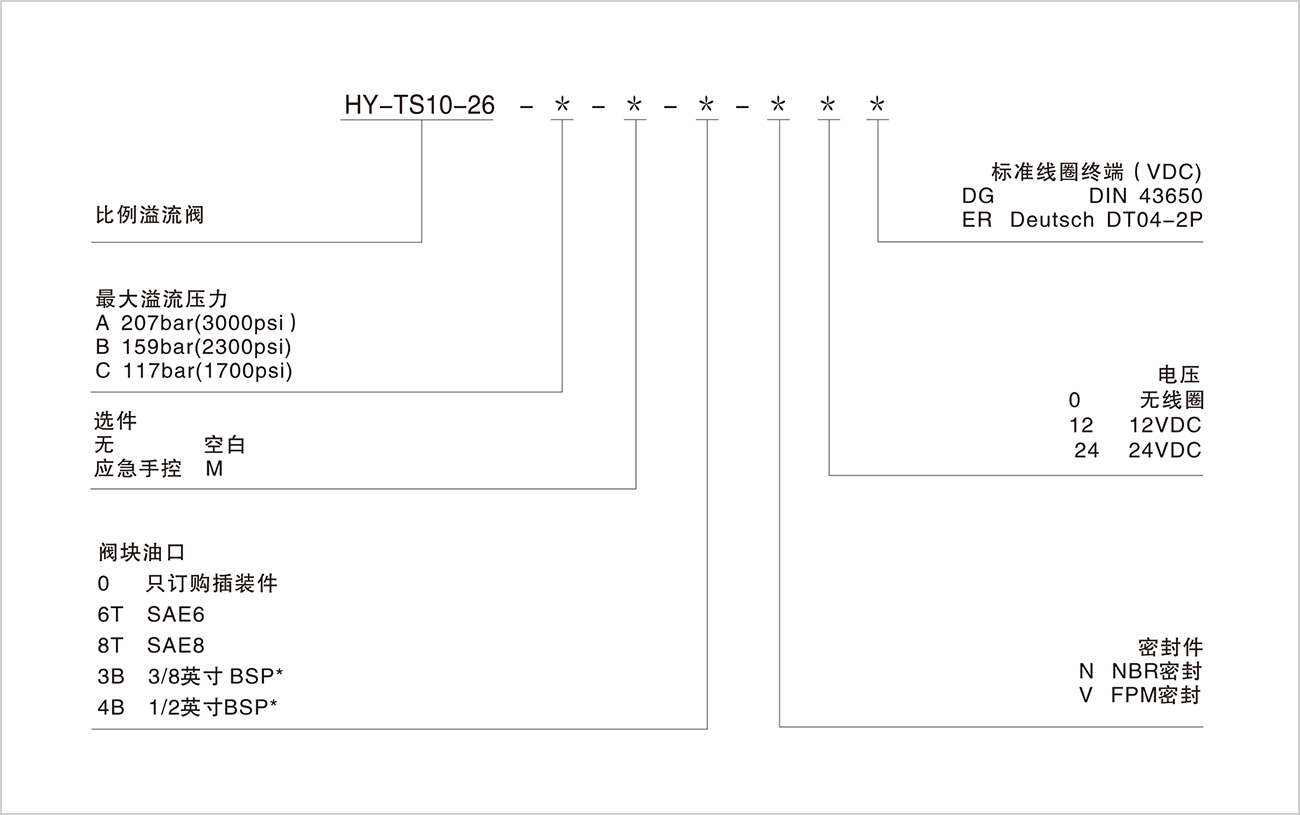

  • 型號說明

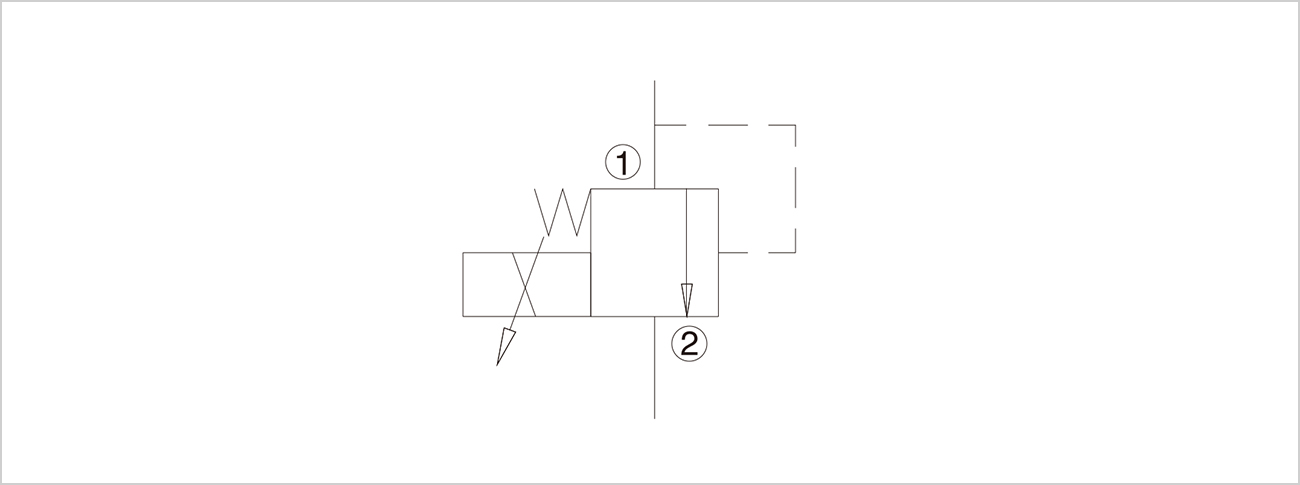

  • 機能符號

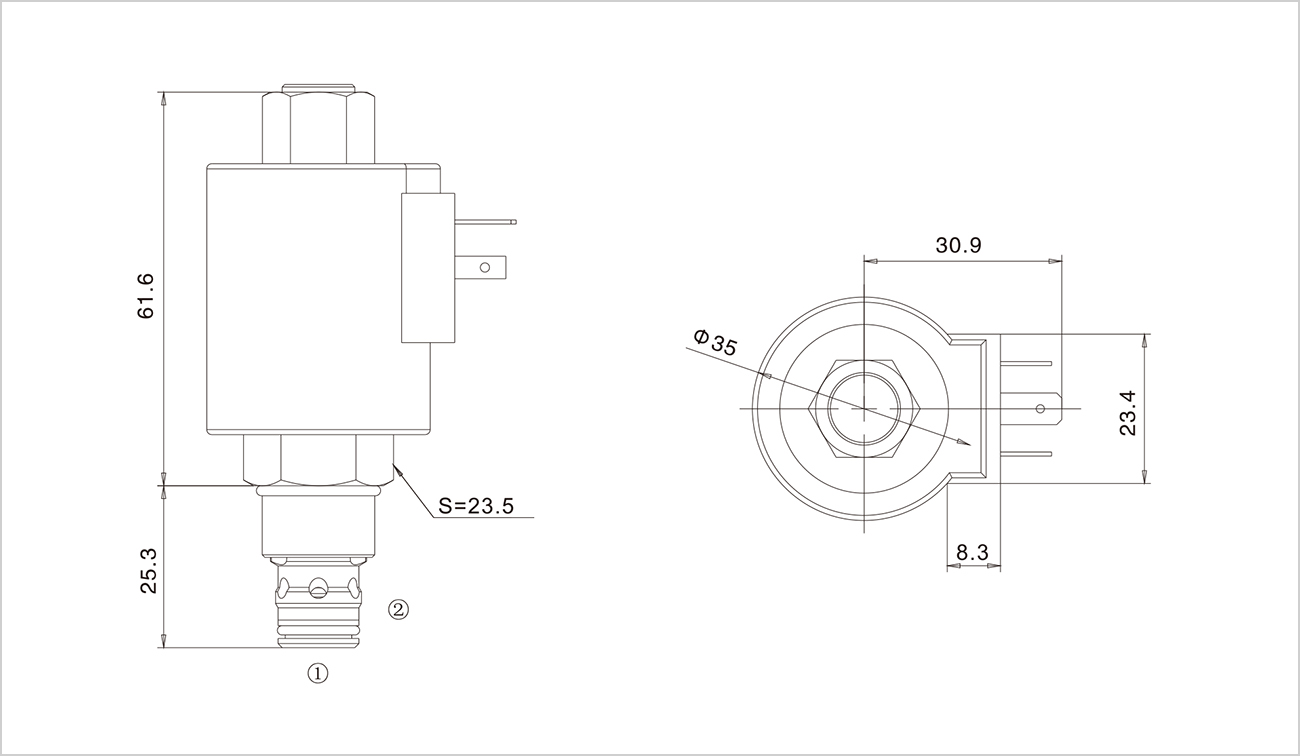

  • 外形尺寸

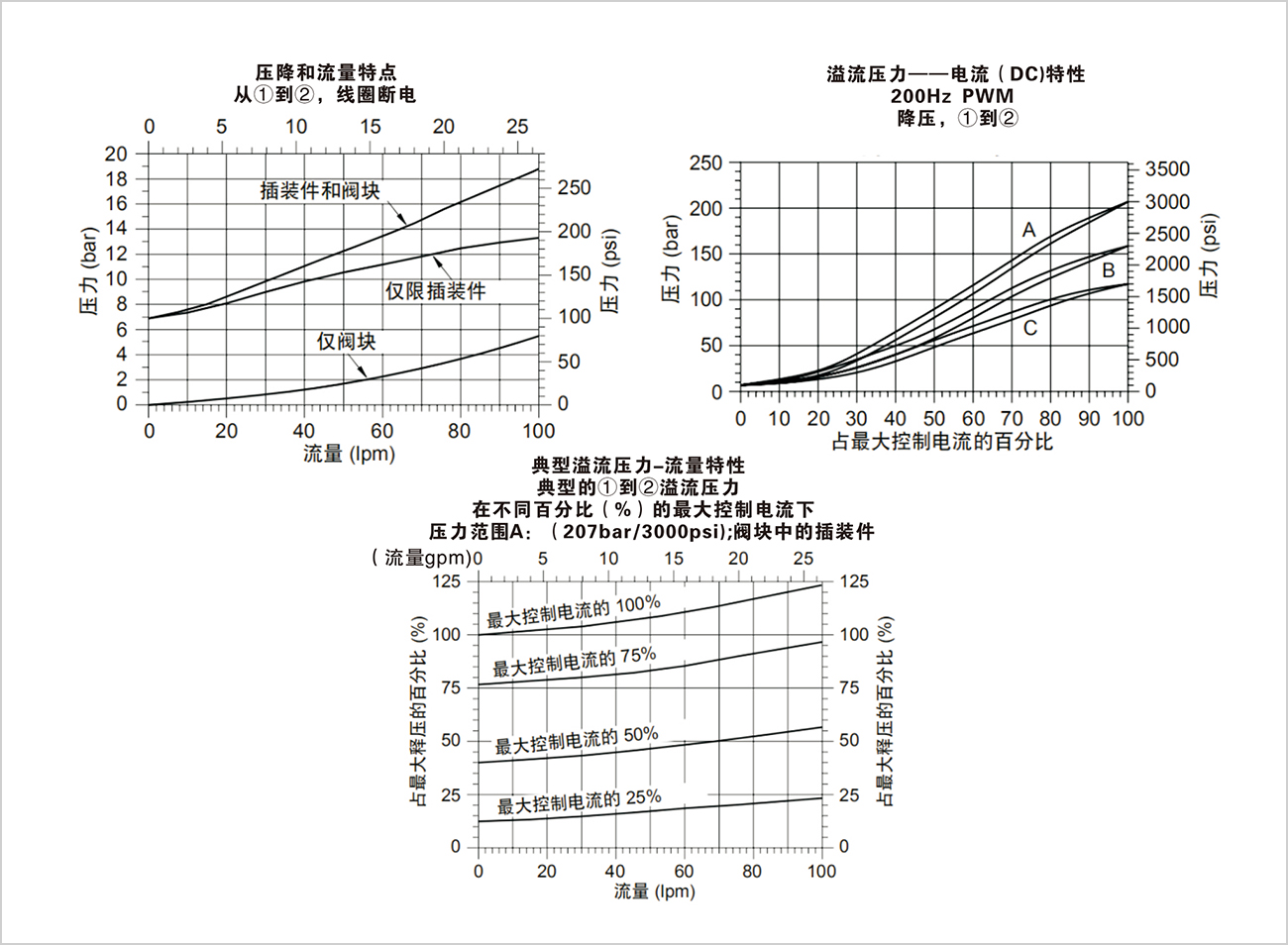

  • 特性曲線

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-TS10-26

    安裝位置

    如果可能，閥的安裝應低于油箱液面。這樣就可以使銜鐵中保持油量，從而避免殘留氣泡引起的不穩定。如果這種安裝無法實現，將閥水平安裝將取得最佳效果。

    貯藏溫度（℃）

    -20 ℃至+55 ℃

    使用環境溫度（℃）

    -20 ℃至+50 ℃

    液壓參數

    最大工作壓力

    241bar(3500psi)

    額定流量

    94.6lpm(25gpm),DP=13bar(190psi)僅指插裝閥，①流向②，線圈斷電

    通道

    自由流通：①到②,線圈通電；

    溢流：①流向②,線圈斷電

    最大先導流量

    0.76lpm(0.2gpm)

    磁滯

    小于3%

    工作介質

    礦物質液壓油、磷酸酯液壓油

    粘度范圍

    7.4~420cst(50~2000sus)

    溫度范圍

    -40 ℃~+120 ℃(-40~250℉),標準丁腈橡膠密封

    閥孔

    10-2

    電氣參數

    最大控制電流

    12VDC線圈為1.10A;

    24VDC線圈為0.55A

    控制電流由零變到最大時的工作溢流壓力范圍

    A:6.9-207bar(100-3000psi);

    B:6.9-159bar(100-2300psi);

    C:6.9-117bar(100-1700psi)
