HY-SP10-20 座閥,2通,常閉
描述：
比例型電磁驅動，2通，座閥式，常閉，液壓螺紋插裝閥，用于要求低泄露的截止或負載保持設備。
工作原理：

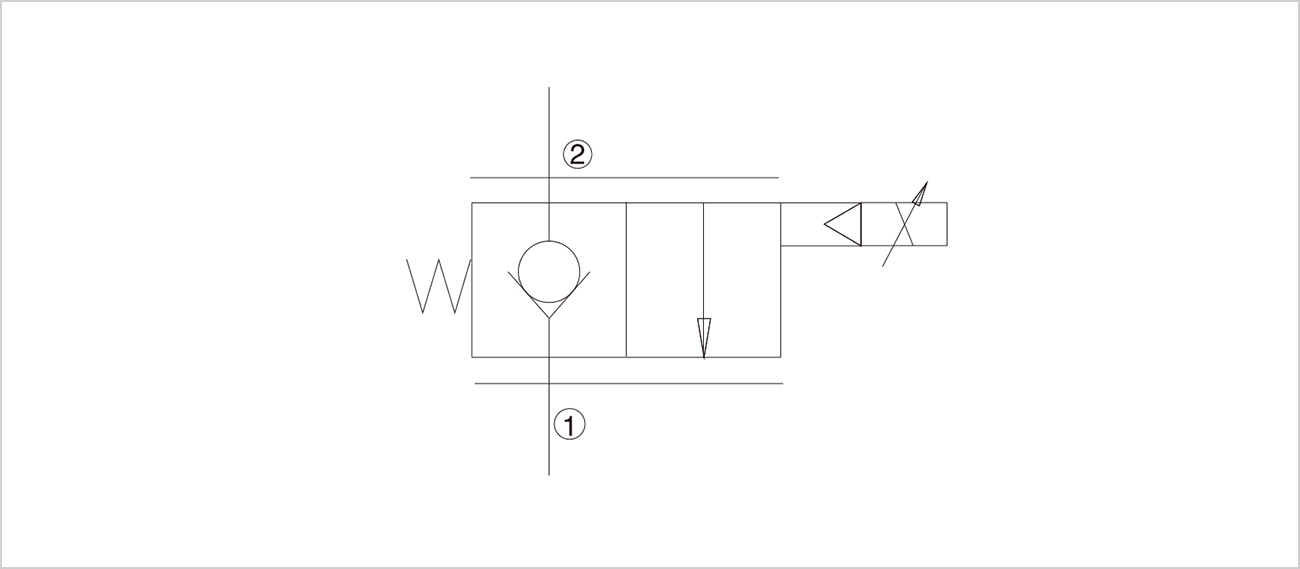

斷電時，HY-SP10-20用作單向閥，允許油液從①流向② ，同時截止油液從② 流向① 。通電時，②流向① 的通道將被打開。流量與作用到線圈中的電流成比例。應急手控也可以改變流量。
PDF樣本下載
比例型電磁驅動，2通，座閥式，常閉，液壓螺紋插裝閥，用于要求低泄露的截止或負載保持設備。
工作原理：
斷電時，HY-SP10-20用作單向閥，允許油液從①流向② ，同時截止油液從② 流向① 。通電時，②流向① 的通道將被打開。流量與作用到線圈中的電流成比例。應急手控也可以改變流量。
技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）
|
型號 |
HY-SP10-20 |
|
安裝位置 |
無限制 |
|
貯藏溫度（℃） |
-20 ℃至+55 ℃ |
|
使用環境溫度（℃） |
-20 ℃至+50 ℃ |
液壓參數
|
工作壓力 |
250bar(3625psi) |
|
最小脈沖頻率 |
70HZ |
|
流量 |
壓降為34.5bar(500psid)時為68lpm(18gpm) |
|
工作介質 |
礦物質液壓油、磷酸酯液壓油 |
|
粘度范圍 |
7.4~420cst(50~2000sus) |
|
溫度范圍 |
-40 ℃~+120 ℃,標準丁腈橡膠密封 |
|
閥孔 |
10-2 |
|
最大內部泄露 |
250bar(3625psi)時為5滴/分 |
|
磁滯 |
最大電流的75%以內小于5%: 最大電流的75%以上小于10% |
電氣參數
|
最大控制電流 |
12VDC線圈為1.0±0.1A; 24VDC線圈為0.5±0.05A |
