HY-SP08-21 座閥,2通,常開

描述：
比例型電磁驅動，2通，座閥式，常開，液壓螺紋插裝閥，用于要求低泄露的負載保持設備與啟動/停止負載或水泵系統。

工作原理：
斷電時，HY-SP08-21允許油液從②流向① ，當閥部分通電時，閥開始從②流向①節流。充分通電時，座閥裝置在底座處關閉，截止從②流向① 的通道。當液壓壓力超過電磁力時，①流向②的通道將被打開。
PDF樣本下載
  • 參數說明

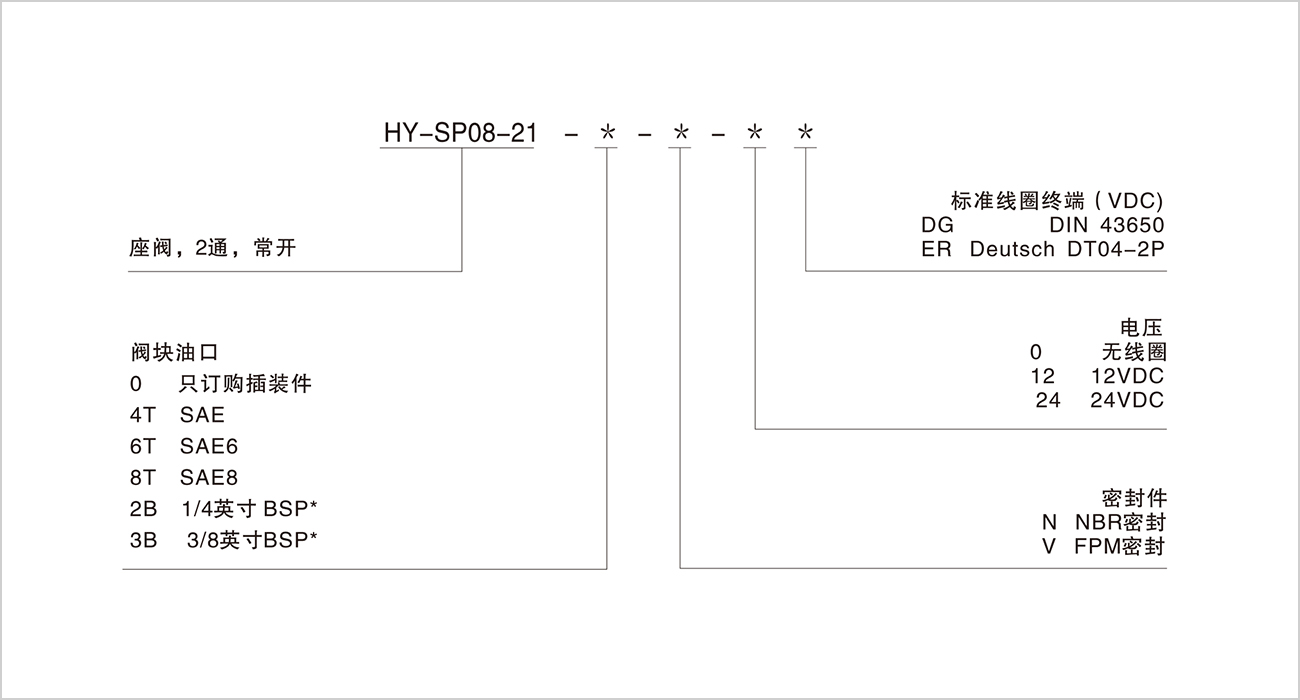

  • 型號說明

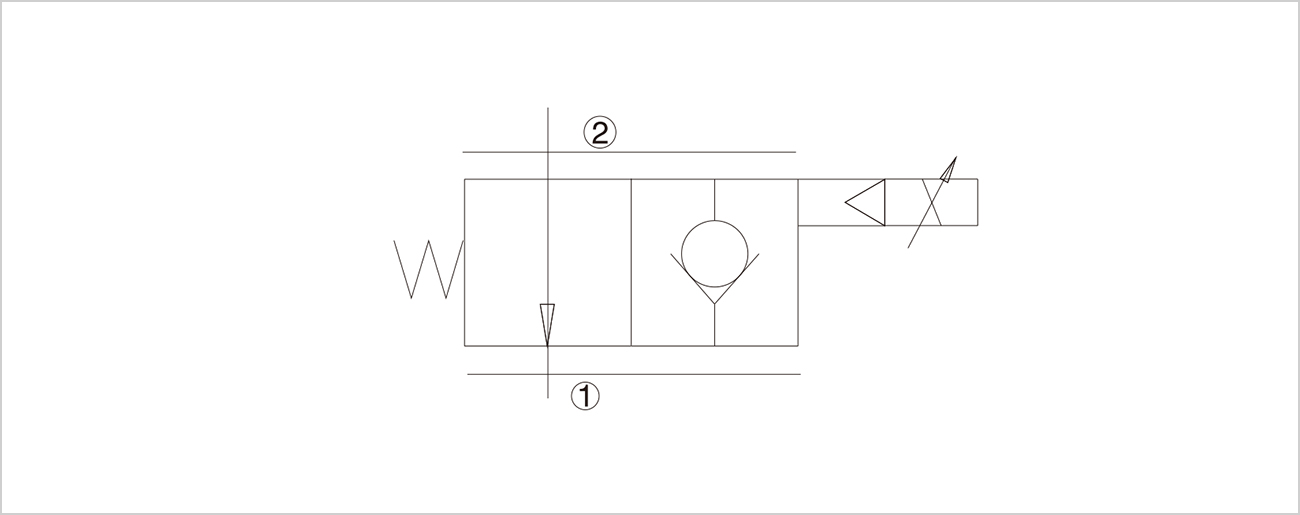

  • 機能符號

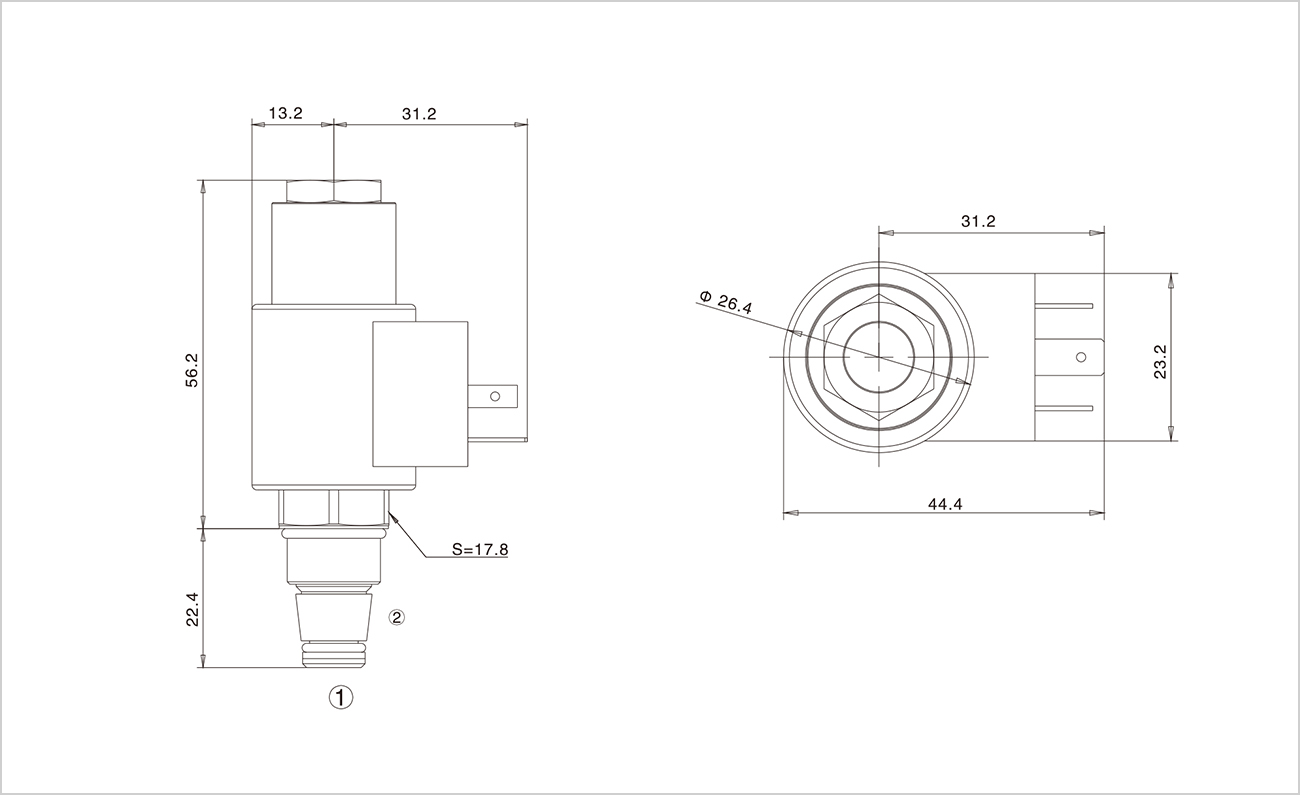

  • 外形尺寸

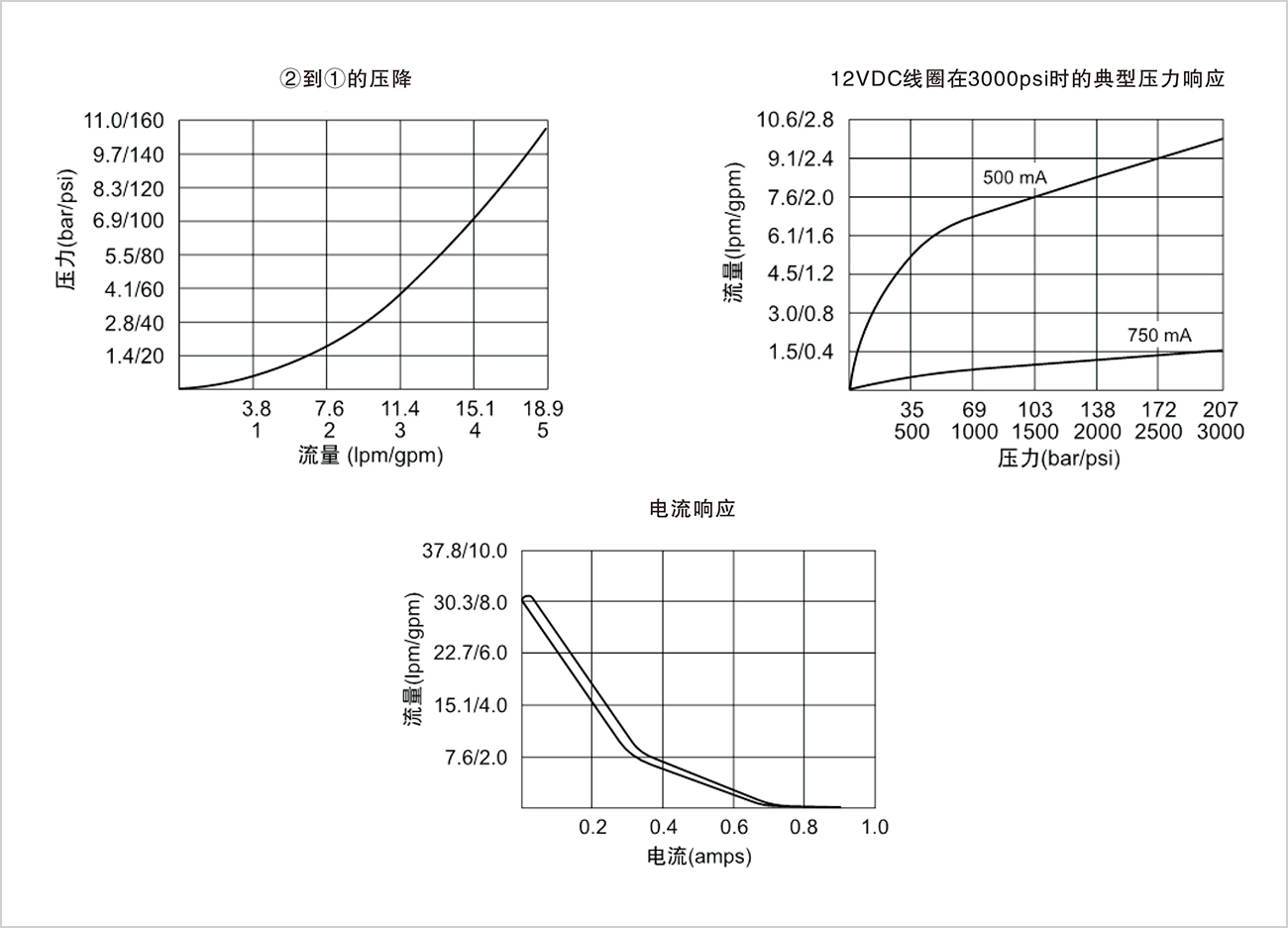

  • 特性曲線

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-SP08-21

    安裝位置

    無限制

    貯藏溫度（℃）

    -20 ℃至+55 ℃

    使用環境溫度（℃）

    -20 ℃至+50 ℃

    液壓參數

    工作壓力

    207bar(3000psi)

    最小脈沖頻率

    70HZ

    流量

    0至22.7lpm(0至6pgm)

    工作介質

    礦物質液壓油、磷酸酯液壓油

    粘度范圍

    7.4~420cst(50~2000sus)

    溫度范圍

    -40 ℃~+140 ℃,標準丁腈橡膠密封

    閥孔

    08-2

    最大內部泄露

    207bar(3000psi)時為5滴/分

    電氣參數

    最大控制電流

    12VDC線圈為1.0±0.1A;

    24VDC線圈為0.5±0.05A
