HY-SP08-20 座閥,2通,常閉

描述：
比例型電磁驅動，2通座閥式，常閉，液壓螺紋插裝閥，用于要求低泄露的截止或負載保持場合。

工作原理：
斷電時，HY-SP08-20用作單向閥，允許油液從①流向② ，同時截止油液從② 流向① 。通電時，②流向① 的通道將被打開。流量與作用到線圈中的電流成比例。應急手控也可以改變流量。
PDF樣本下載
  • 參數說明

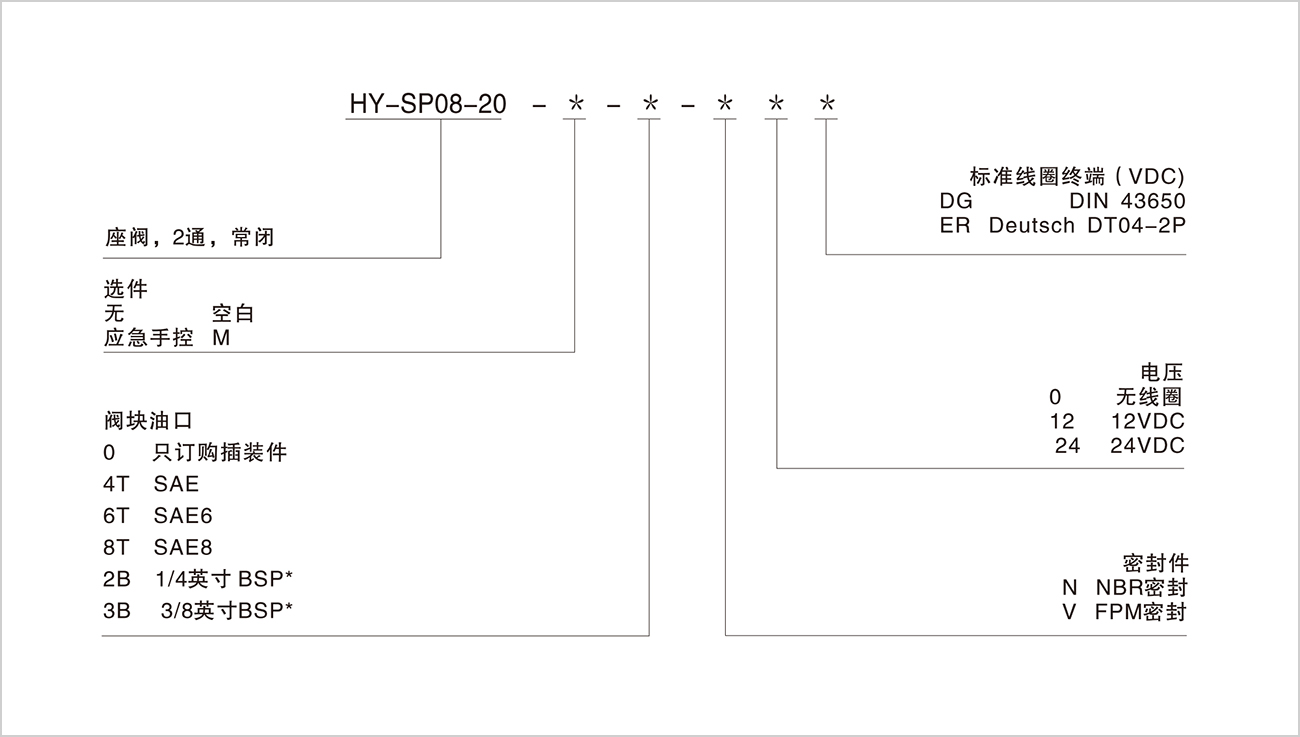

  • 型號說明

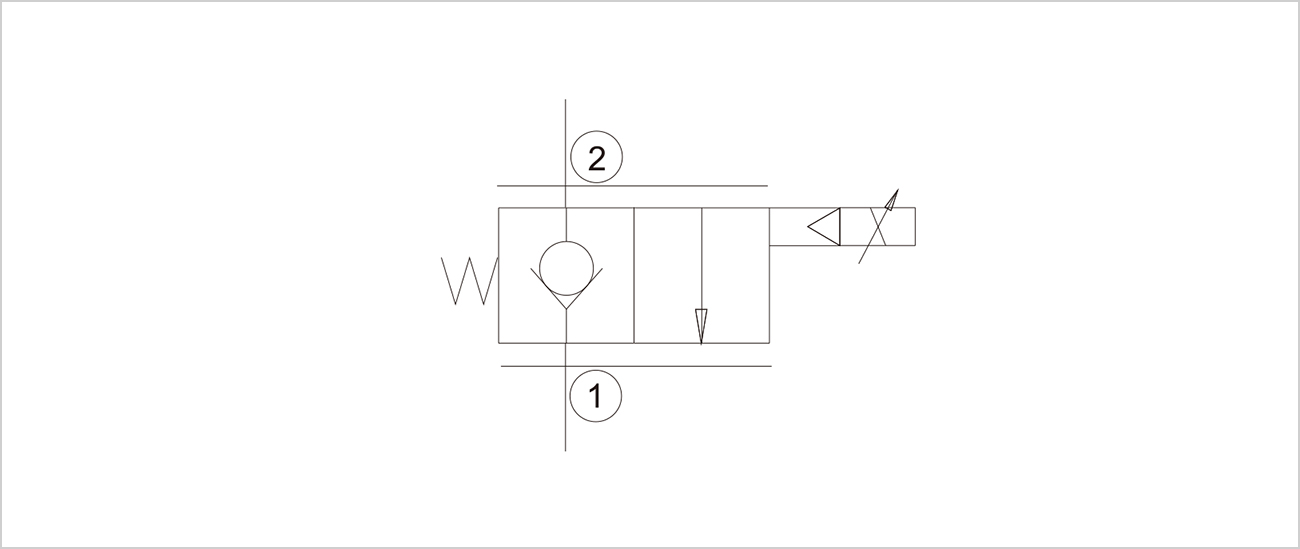

  • 機能符號

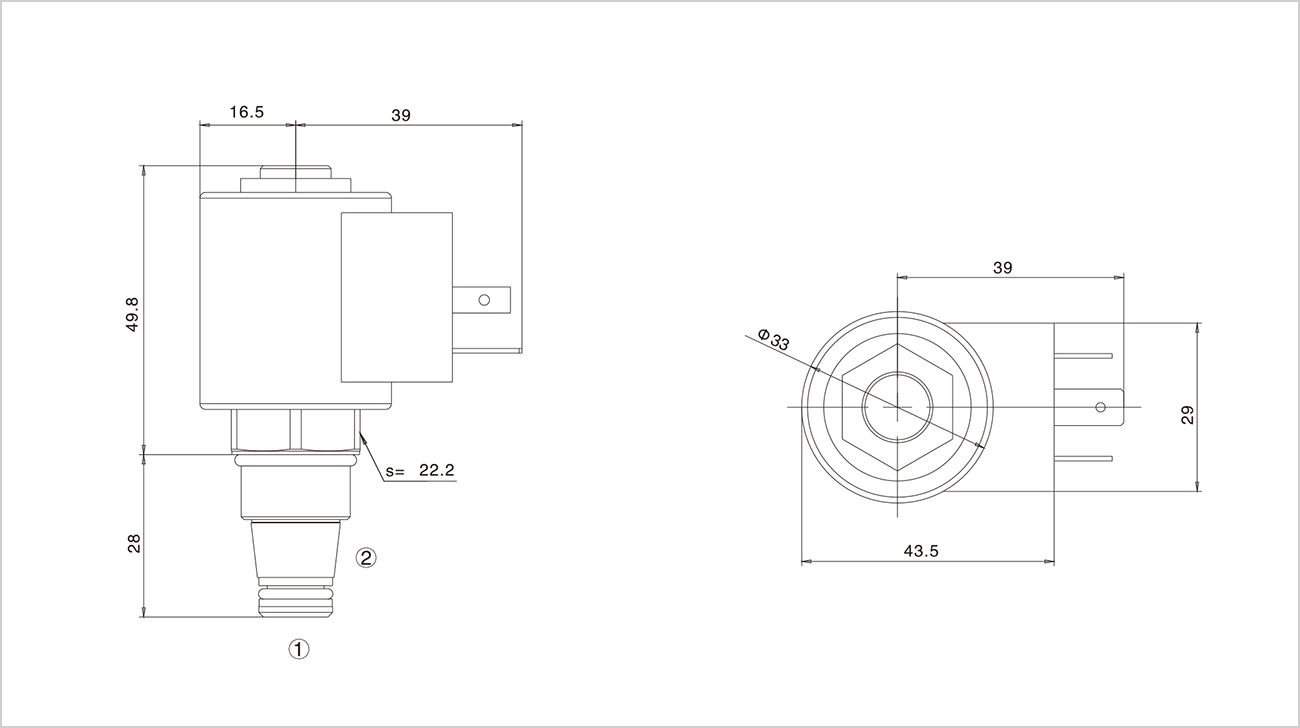

  • 外形尺寸

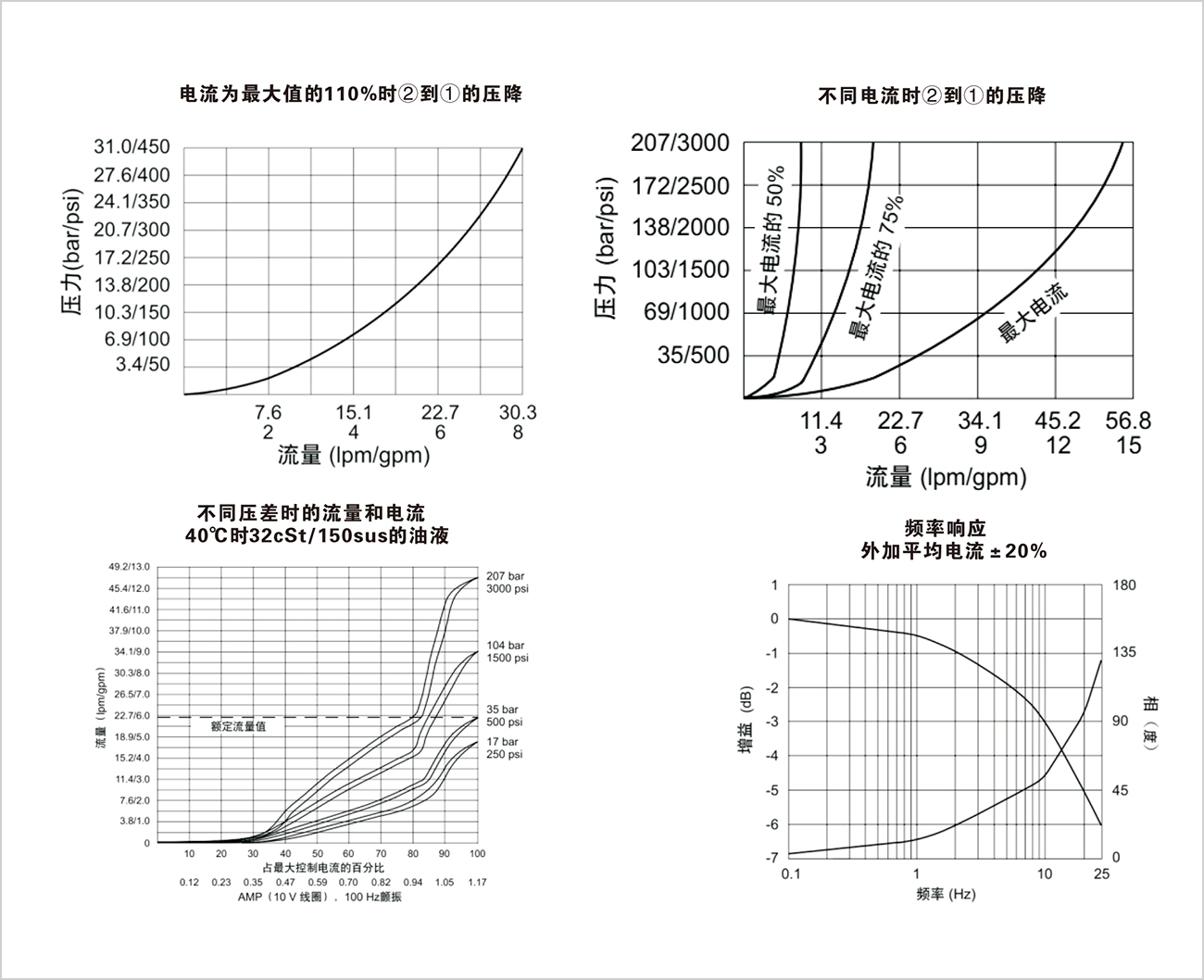

  • 特性曲線

    • 技術參數（使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司）

    型號

    HY-SP08-20

    安裝位置

    如果可能，閥的安裝應低于油箱液面。這樣就可以使銜鐵中保持油量，從而避免殘留氣泡引起的不穩定。如果這種安裝無法實現，將閥水平安裝將取得最佳效果。

    貯藏溫度（℃）

    -20 ℃至+55 ℃

    使用環境溫度（℃）

    -20 ℃至+50 ℃

    液壓參數

    工作壓力

    250bar(3625psi)

    最小脈沖頻率

    70HZ

    流量

    壓降為34.5bar(500psid)時為22lpm(5.8gpm)

    工作介質

    礦物質液壓油、磷酸酯液壓油

    粘度范圍

    7.4~420cst(50~2000sus)

    溫度范圍

    -40 ℃~+140 ℃,標準丁腈橡膠密封

    閥孔

    08-2

    最大內部泄露

    250bar(3625psi)時為5滴/分

    磁滯

    最大電流的85%以內小于5%:

    最大電流的85%以上小于10%

    電氣參數

    最大控制電流

    12VDC線圈為1.0±0.1A;

    24VDC線圈為0.5±0.05A
