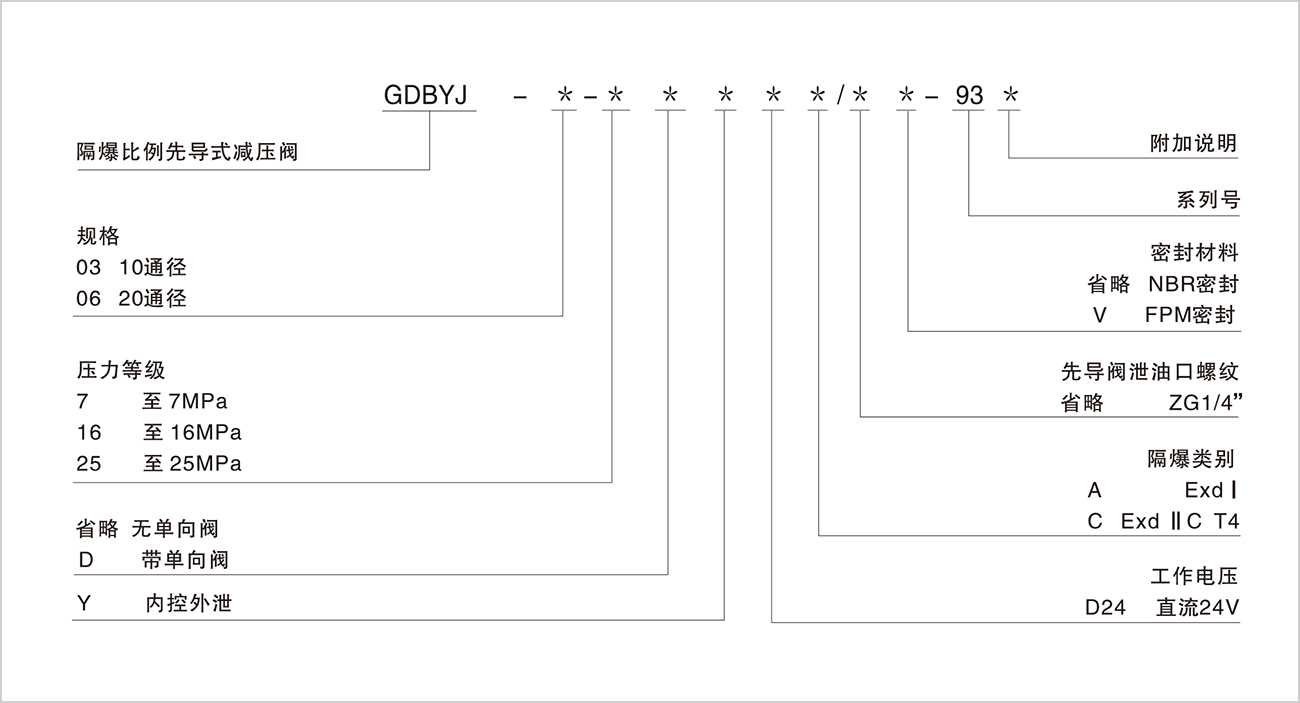

隔爆比例先導式減壓閥（9X）
PDF樣本下載|
規格 |
03 |
06 |
|
|
最高工作壓力（MPa) |
油口A,B |
25 |
|
|
油口Y |
單獨零壓引回油箱 |
||
|
壓力等級（MPa） |
7 16 25 |
||
|
最大流量（L/min) |
80 |
200 |
|
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
||
|
介質溫度范圍（℃） |
-20~70 |
||
|
介質粘度范圍（mm2/s ) |
12~380 |
||
|
滯環（%） |
±2 |
||
|
重復精度（%） |
±2.5 |
||
|
線性度（%） |
±4 |
||
|
工作電壓（V） |
直流24 |
||
|
額定電流（mA） |
800 1500 |
||
|
防護等級 |
IP65 |
||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
||
|
規格 |
安裝螺釘 |
數量 |
擰緊扭矩 |
|
GDBYJ-03 |
M10X50-10.9 |
4 |
75Nm |
|
GDBYJ-06 |
M10X60-10.9 |
4 |
75Nm |
|

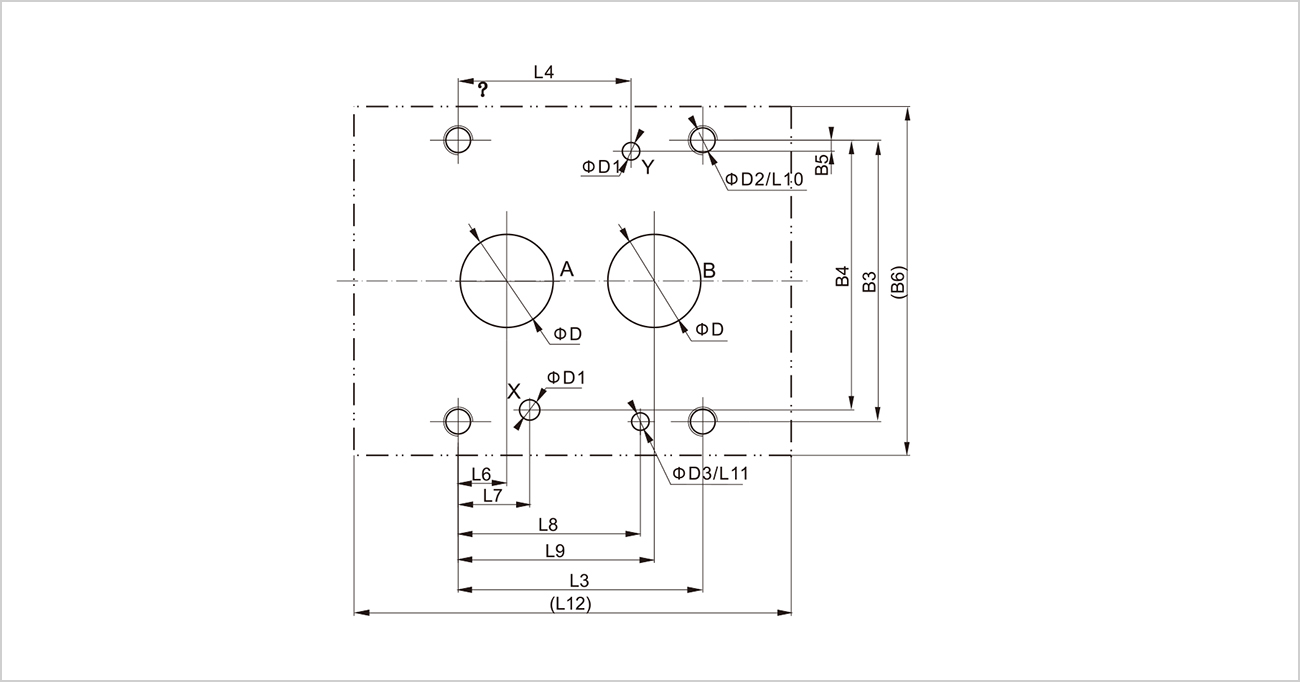

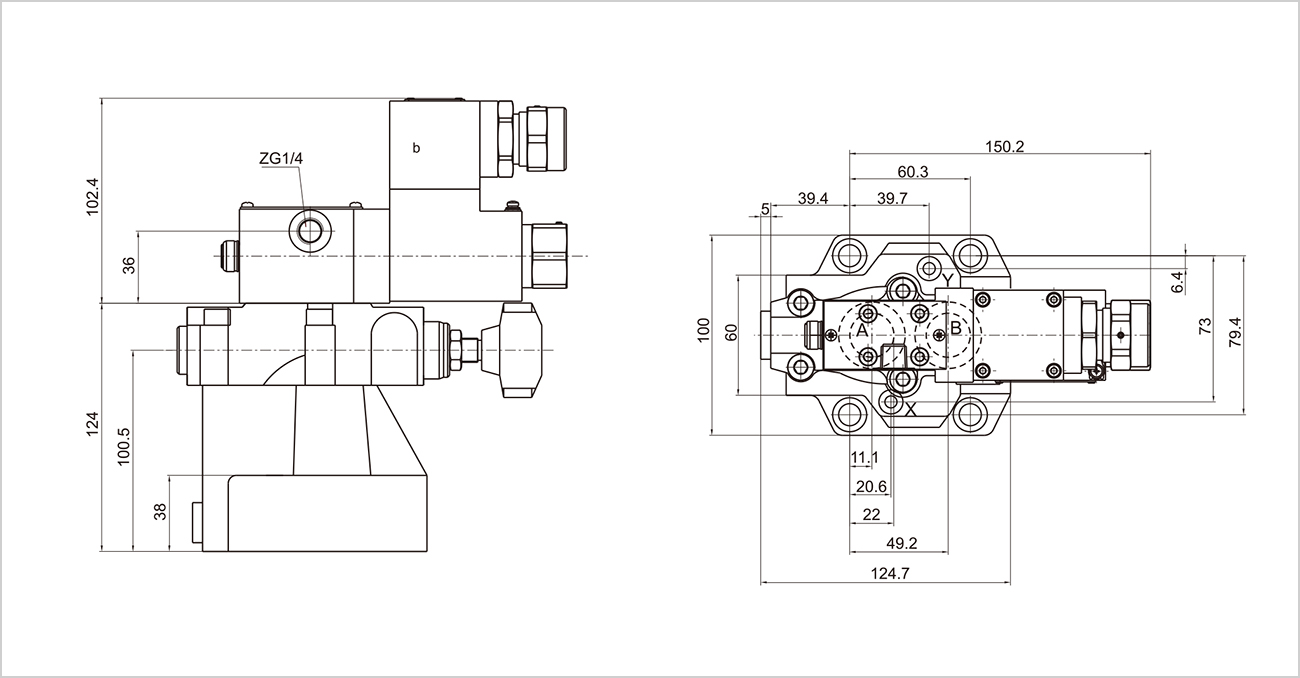

規格 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
|
GDBYJ-03 |
100.5 |
35.5 |
42.9 |
21.5 |
170.3 |
7.2 |
21.5 |
31.8 |
35.8 |
23 |
6 |
98 |
25.8 |
|
GDBYJ-06 |
124 |
39.4 |
60.3 |
39.7 |
166.5 |
11.1 |
20.6 |
44.5 |
49.2 |
24 |
6 |
118 |
22 |
|
規格 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
H1 |
H2 |
H3 |
D |
D1 |
D2 |
D3 |
|
GDBYJ-03 |
85 |
50 |
66.7 |
58.8 |
7.9 |
87 |
113 |
89.5 |
28 |
12 |
6 |
M10 |
7 |
|
GDBYJ-06 |
102 |
59.5 |
79.4 |
73 |
6.4 |
104 |
124 |
100.5 |
38 |
25 |
6 |
M10 |
7 |
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》
2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、安裝螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
