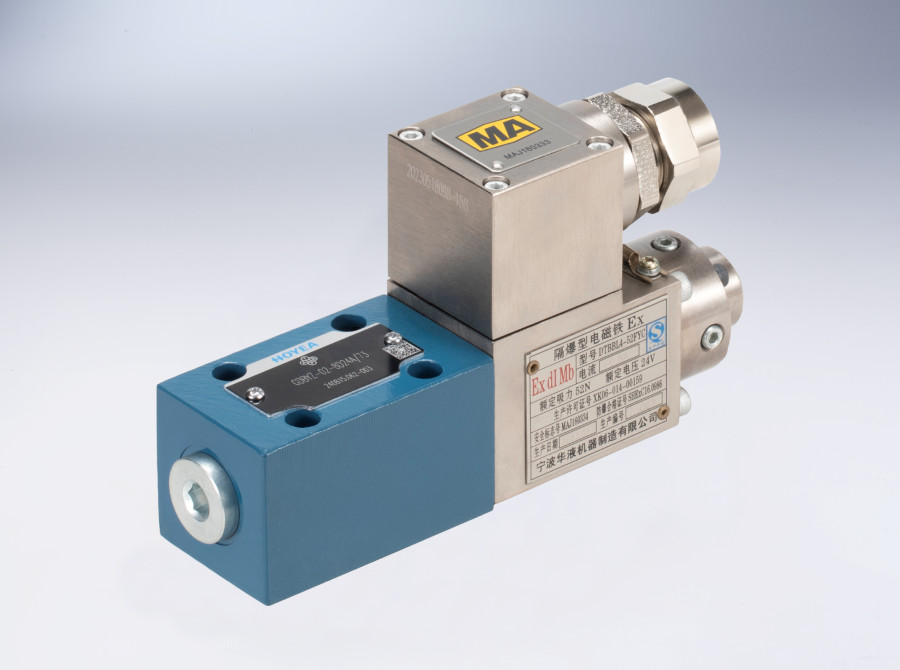

隔爆比例直動式溢流閥（5X）

PDF樣本下載
  • 技術參數

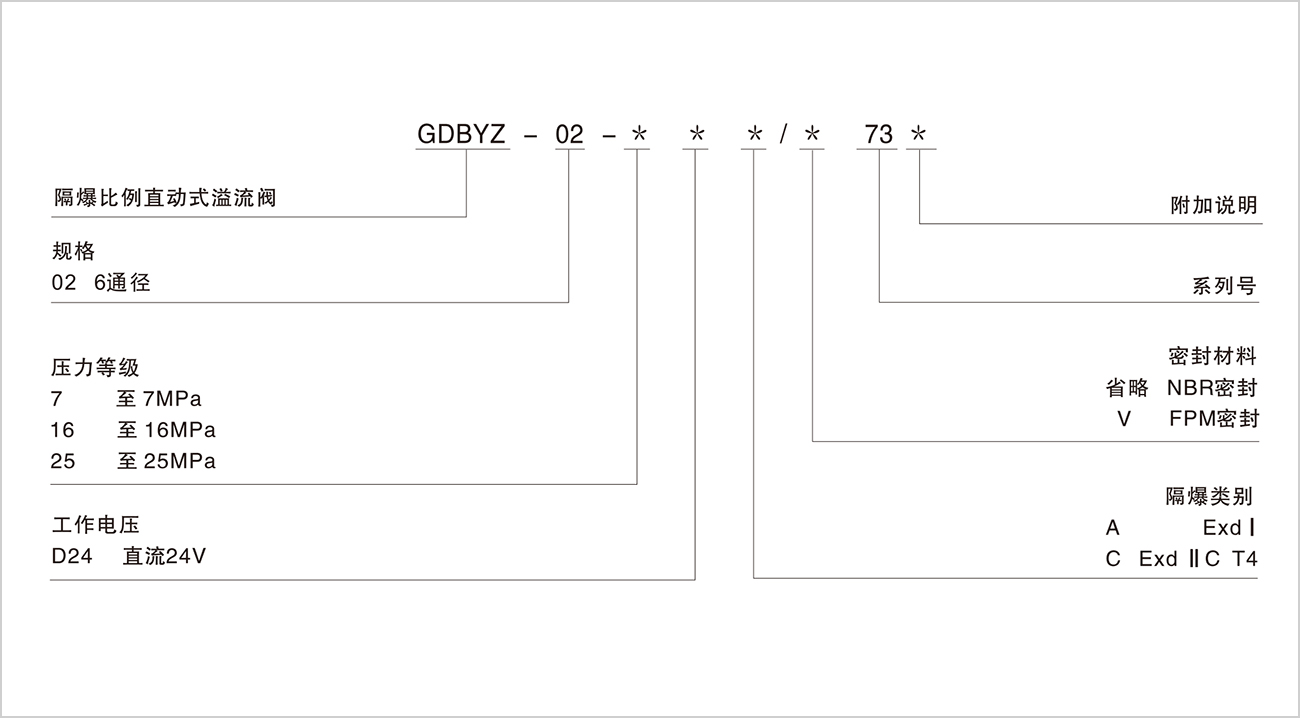

  • 型號說明

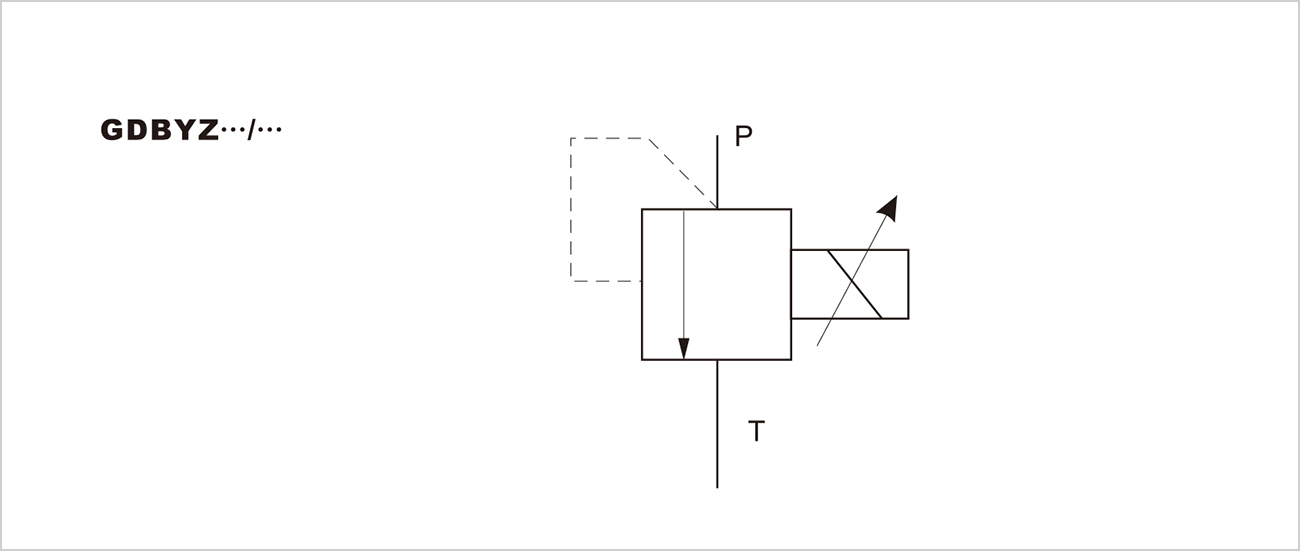

  • 機能符號

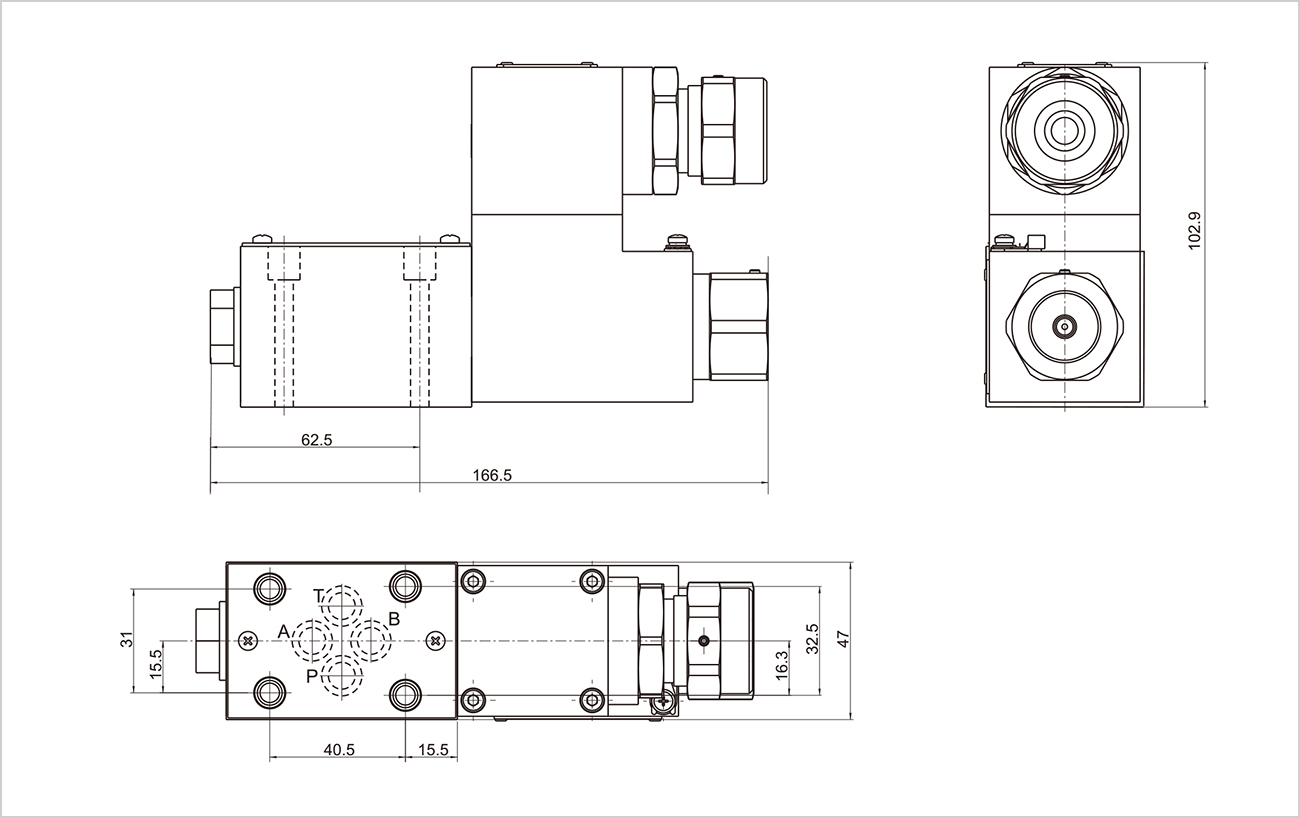

  • 外形尺寸

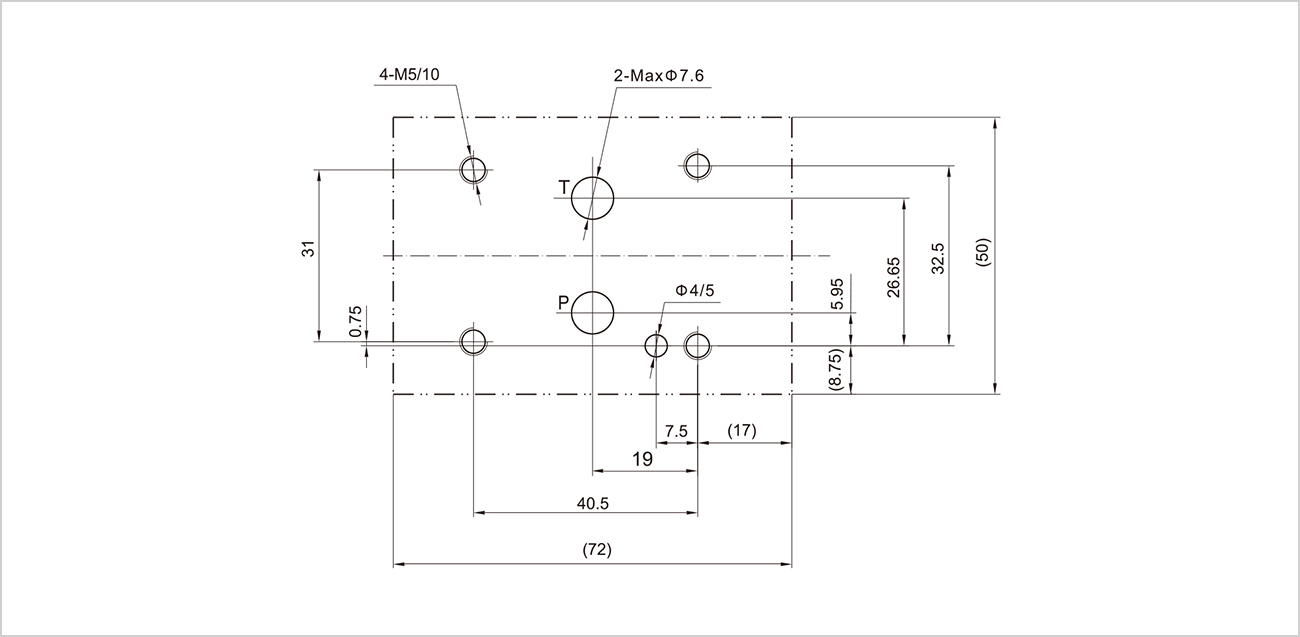

  • 底板尺寸

    • 規格

    02

    最高工作壓力（MPa)

    油口P

    25

    油口T

    單獨零壓引回油箱

    壓力等級（MPa）

    7   16   25

    最大流量（L/min)

    1.5

    工作介質

    礦物質液壓油；磷酸酯液壓油

    介質溫度范圍（℃）

    -20~70

    介質粘度范圍（mm2/s )

    12~380

    滯環（%）

    ±2

    重復精度（%）

    ±2.5

    線性度（%）

    ±4

    工作電壓（V）

    直流24

    額定電流（mA）

    800                 1500

    防護等級

    IP65

    污染度

    油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。


    安裝螺釘

    規格

    數量

    擰緊扭矩

    M5X45-10.9

    4

    9Nm


    說明事項：
    1、安裝使用本產品前請仔細閱讀《使用說明書》
    2、產品可任意安裝，優先考慮水平位置。
    3、液壓系統所用介質必須過濾，過濾精度至少20μm。
    4、安裝螺釘請按樣本中所列參數選用。
    5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
