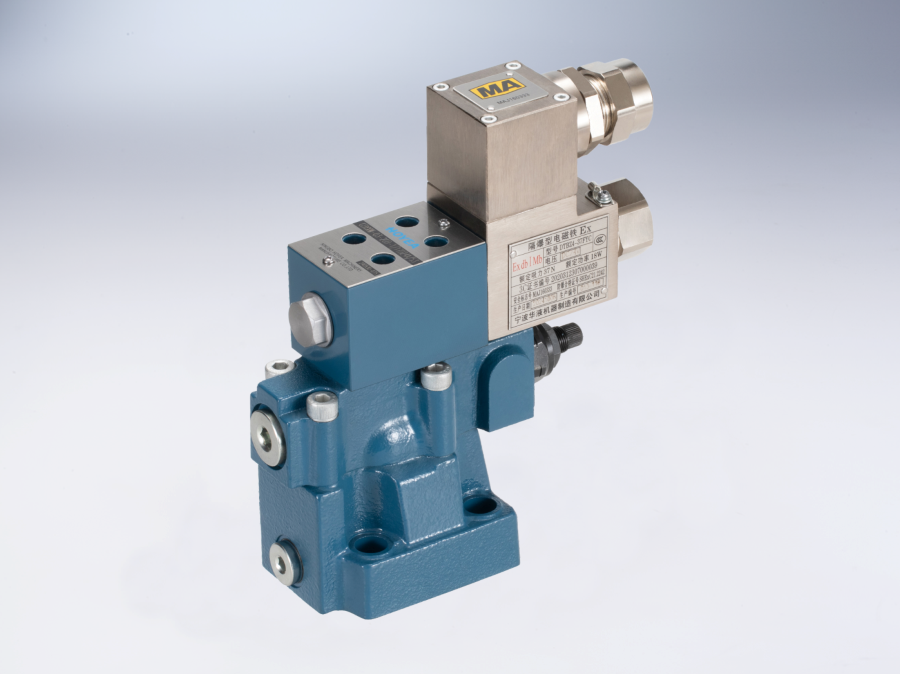

隔爆電磁卸荷溢流閥（5X）

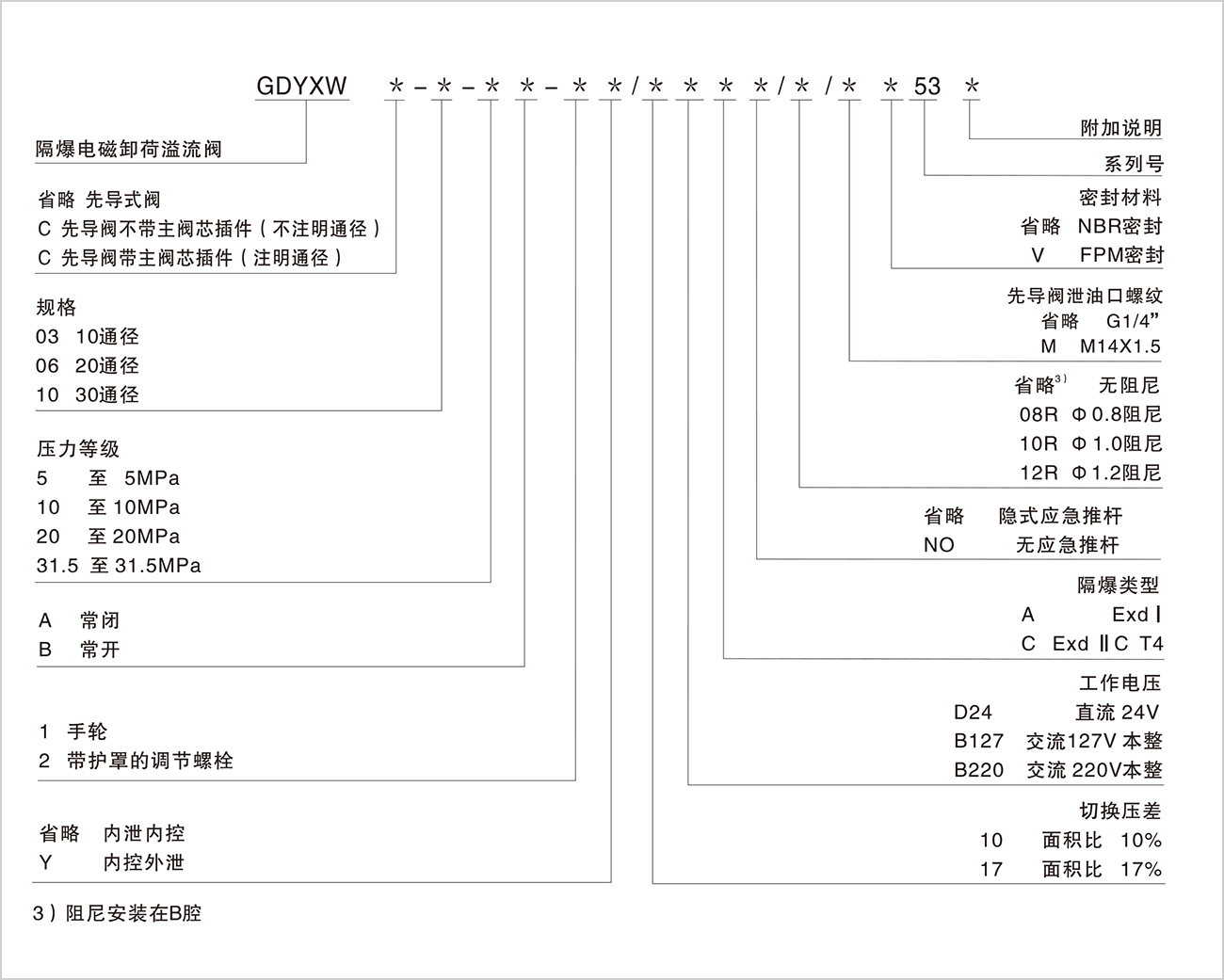

PDF樣本下載
|
規格 |
03 |
06 |
10 |
||
|
最高工作壓力（MPa) |
油口P,A |
31.5 |
|||
|
油口T |
控制油內泄 |
10 |
|||
|
控制油外泄 |
25 |
||||
|
油口Y |
|
10 |
|||
|
最大流量（L/min) |
切換壓差10 |
40 |
80 |
120 |
|
|
切換壓差17 |
60 |
120 |
240 |
||
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
||||
|
介質油溫范圍（℃） |
-20~70 |
||||
|
介質粘度范圍（mm2/s ) |
12~380 |
||||
|
壓力等級 （MPa） |
5 10 20 31.5 |
||||
|
工作電壓1） （ V ） |
直流 |
24 |
|||
|
交流2） |
127/50Hz, 220/50Hz |
||||
|
防護等級 |
IP65 |
||||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
||||
1）工作電壓與隔爆類別有對應關系，詳見《產品介紹》。
2）交流供電時，電磁鐵內嵌有整流電路，無需外部整流裝置。

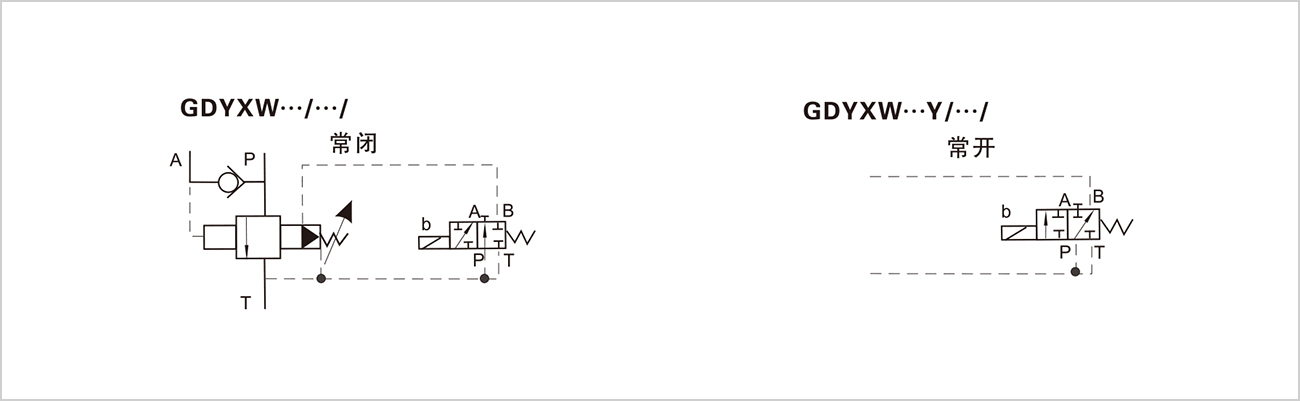

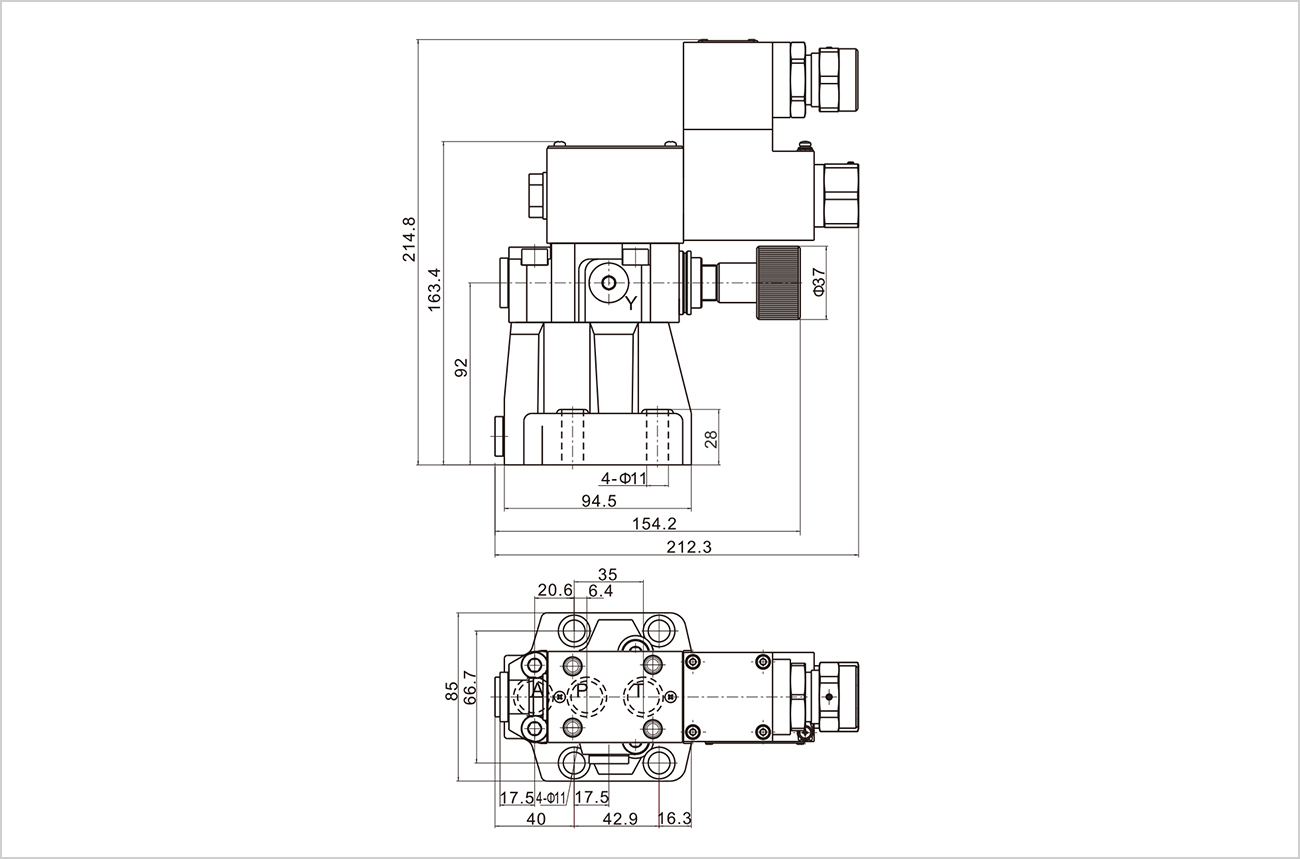

03 外形尺寸

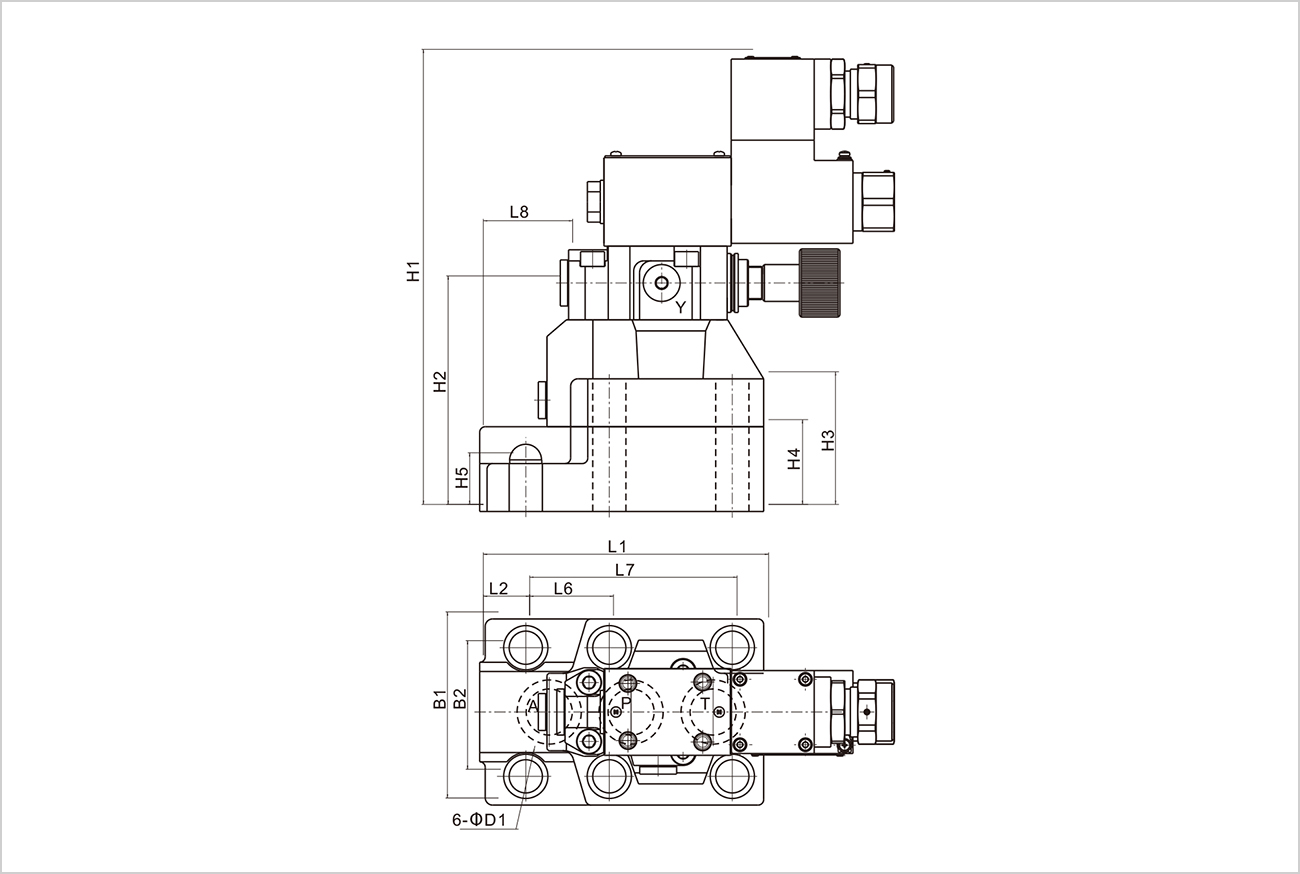

06/10 外形尺寸

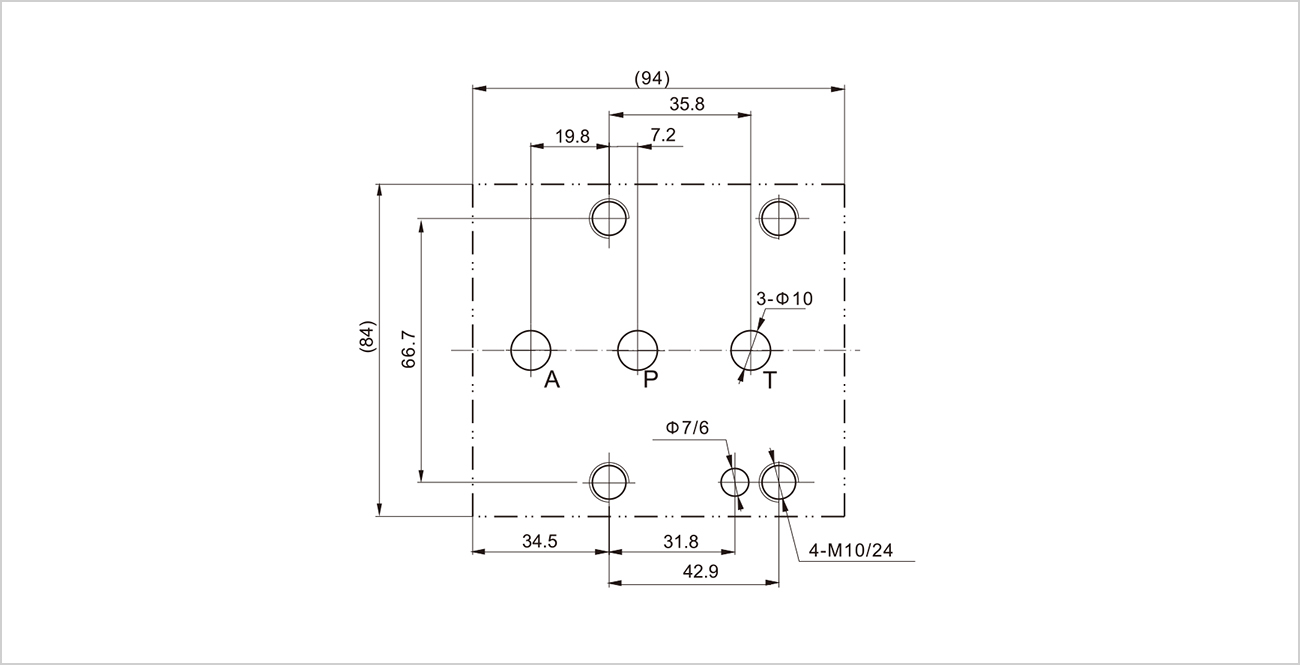

03 底板尺寸
|
規格 |
安裝螺釘 |
擰緊扭矩 |
|
GDYXW-03 |
4-M10X50-10.9 |
75Nm |

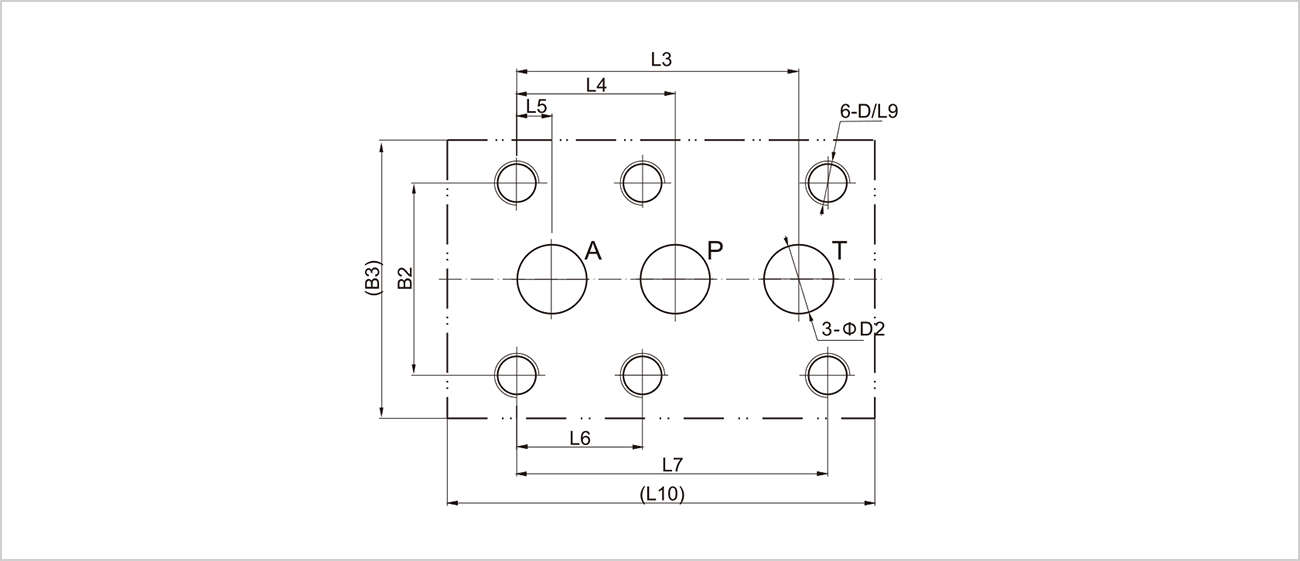

06 /10 底板尺寸
|
規格 |
安裝螺釘 |
擰緊扭矩 |
|
GDYXW-06 |
4-M16X100-10.9 2-M16X60-10.9 |
310Nm |
|
GDYXW-10 |
4-M18X120-10.9 2-M18X80-10.9 |
430Nm |
|
規格 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
|
GDYXW-06 |
154 |
25 |
101.6 |
57.1 |
12.7 |
46 |
112.7 |
46.3 |
34 |
156 |
|
GDYXW-10 |
199 |
42 |
127 |
63.5 |
12.7 |
50.8 |
139.7 |
67.9 |
37 |
201 |
|
規格 |
B1 |
B2 |
B3 |
H1 |
H2 |
H3 |
H4 |
H5 |
D |
D1 |
D2 |
|
GDYXW-06 |
101 |
69.9 |
103 |
267 |
124 |
72 |
46 |
28 |
M16 |
18 |
25 |
|
GDYXW-10 |
118.5 |
82.5 |
118.5 |
288 |
145 |
93 |
67 |
45 |
M18 |
20 |
32 |
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》
2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、安裝螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
