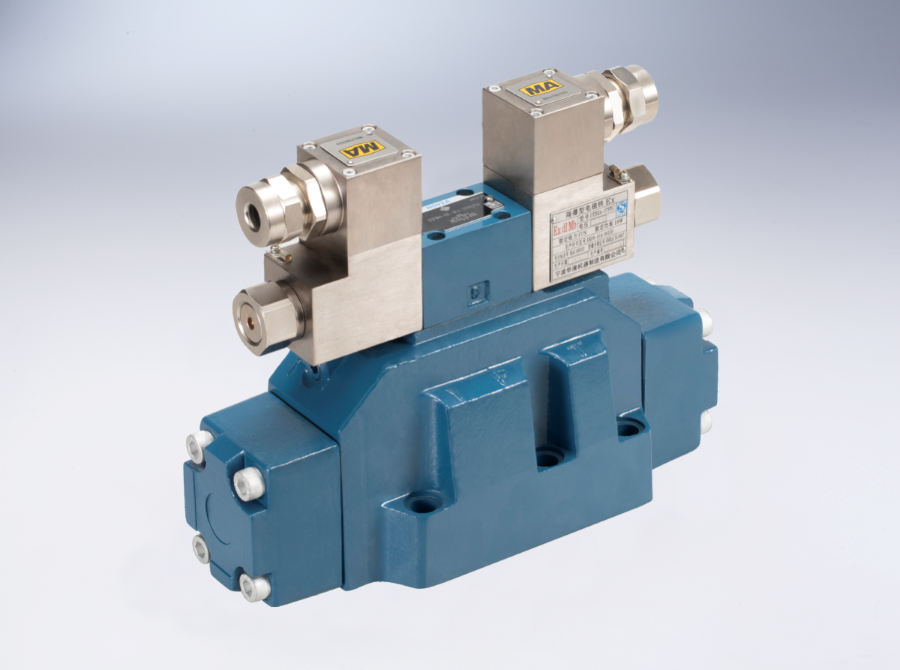

隔爆電液換向閥（5X）
PDF樣本下載
|
規格 |
03 |
04 |
06 |
10 |
||||||
|
GDFWH |
HGDFWH |
GDFWH |
HGDFWH |
GDFWH |
HGDFWH |
GDFWH |
HGDFWH |
|||
|
最高工作壓力（MPa) |
油口P,A,B |
28 |
35 |
28 |
35 |
28 |
35 |
28 |
35 |
|
|
油口T |
控制油內泄 |
10 |
||||||||
|
控制油外泄 |
25 |
|||||||||
|
油口Y |
|
10 |
||||||||
|
最大流量（L/min) |
160 |
300 |
650 |
1100 |
||||||
|
最低控制壓力（MPa) |
彈簧復位 |
1.0 |
1.2 |
1.3 |
0.8 |
|||||
|
液壓對中 |
- |
1.2 |
1.8 |
0.8 |
||||||
|
最高控制壓力（MPa) |
25 |
|||||||||
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
|||||||||
|
介質油溫范圍（℃） |
-20~70 |
|||||||||
|
介質粘度范圍（mm2/s ) |
2.8~380 |
|||||||||
|
工作電壓1） （ V ） |
直流 |
24 |
||||||||
|
交流2） |
127/50Hz, 220/50Hz |
|||||||||
|
電磁鐵功率3） （W） |
18 |
|||||||||
|
防護等級 |
IP65 |
|||||||||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
|||||||||
1）工作電壓與隔爆類別有對應關系，詳見E.2.1《產品介紹》。
2）交流供電時電磁鐵內嵌有整流電路，無需外部整流裝置。
3）電源能夠提供瞬時功率18W。

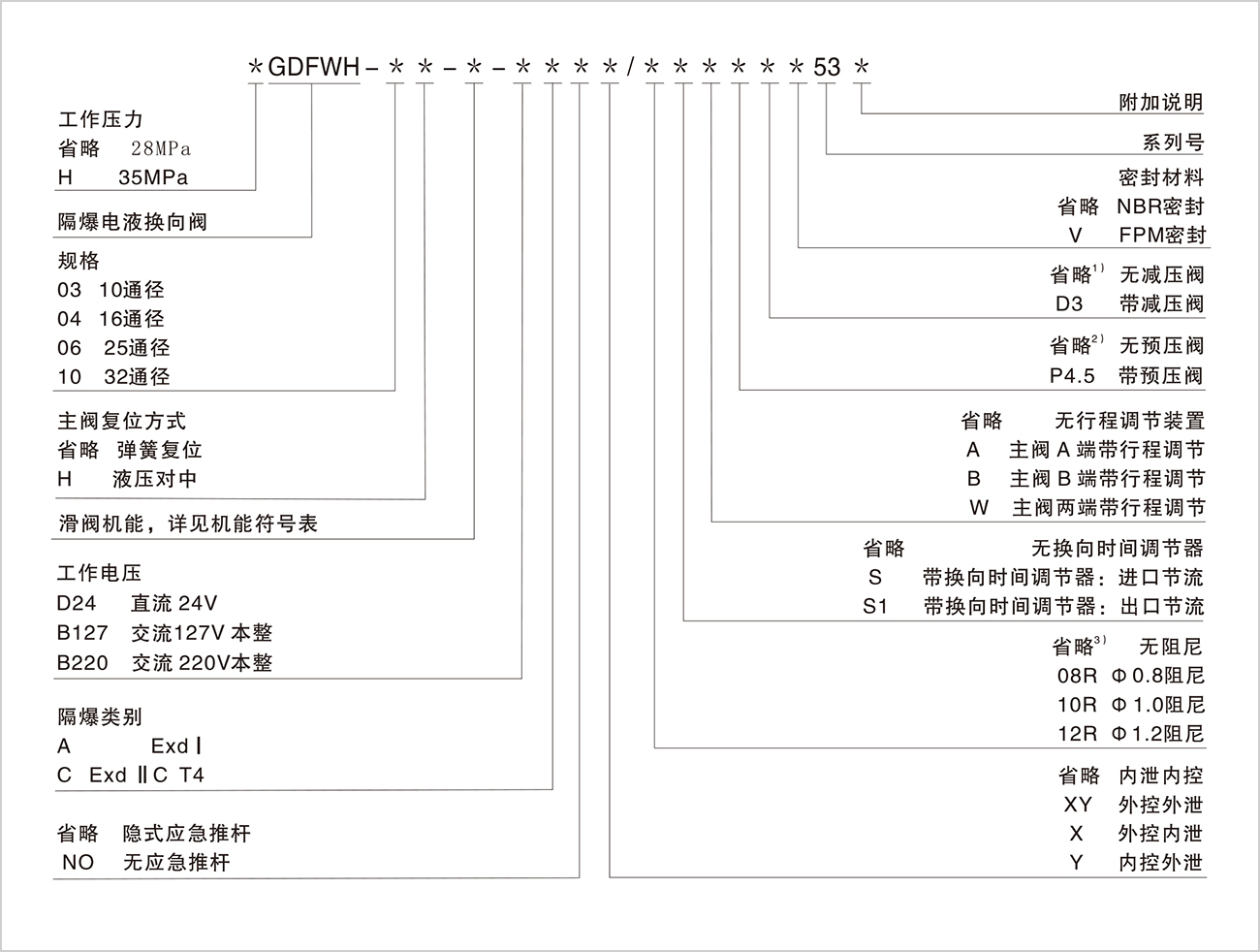

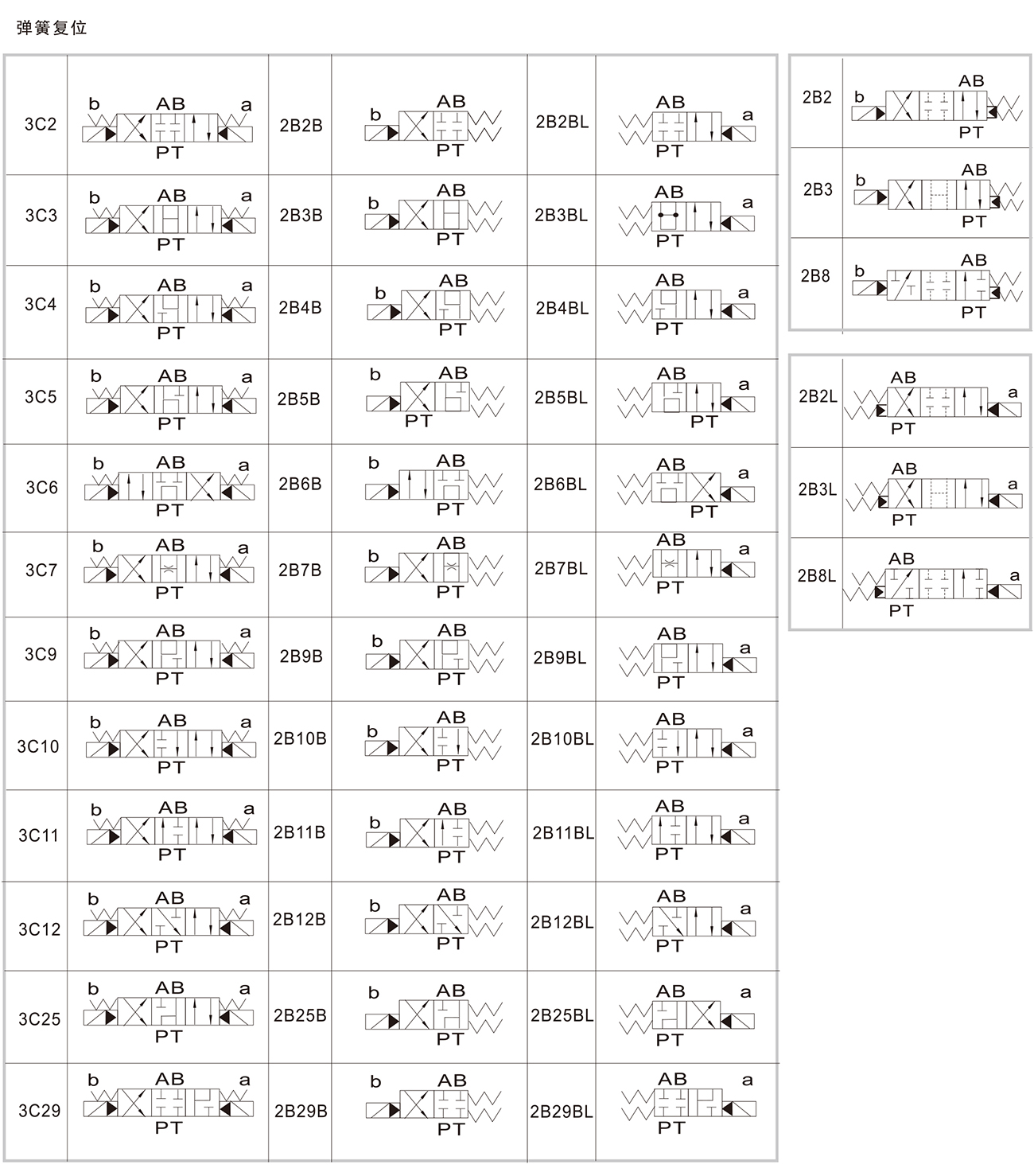

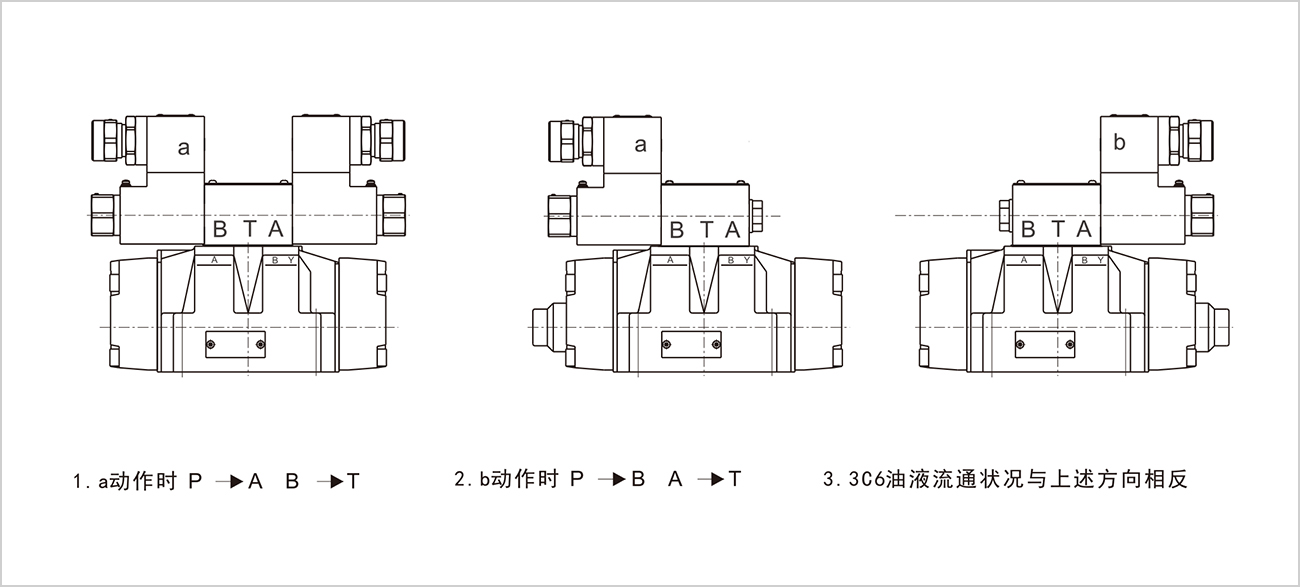

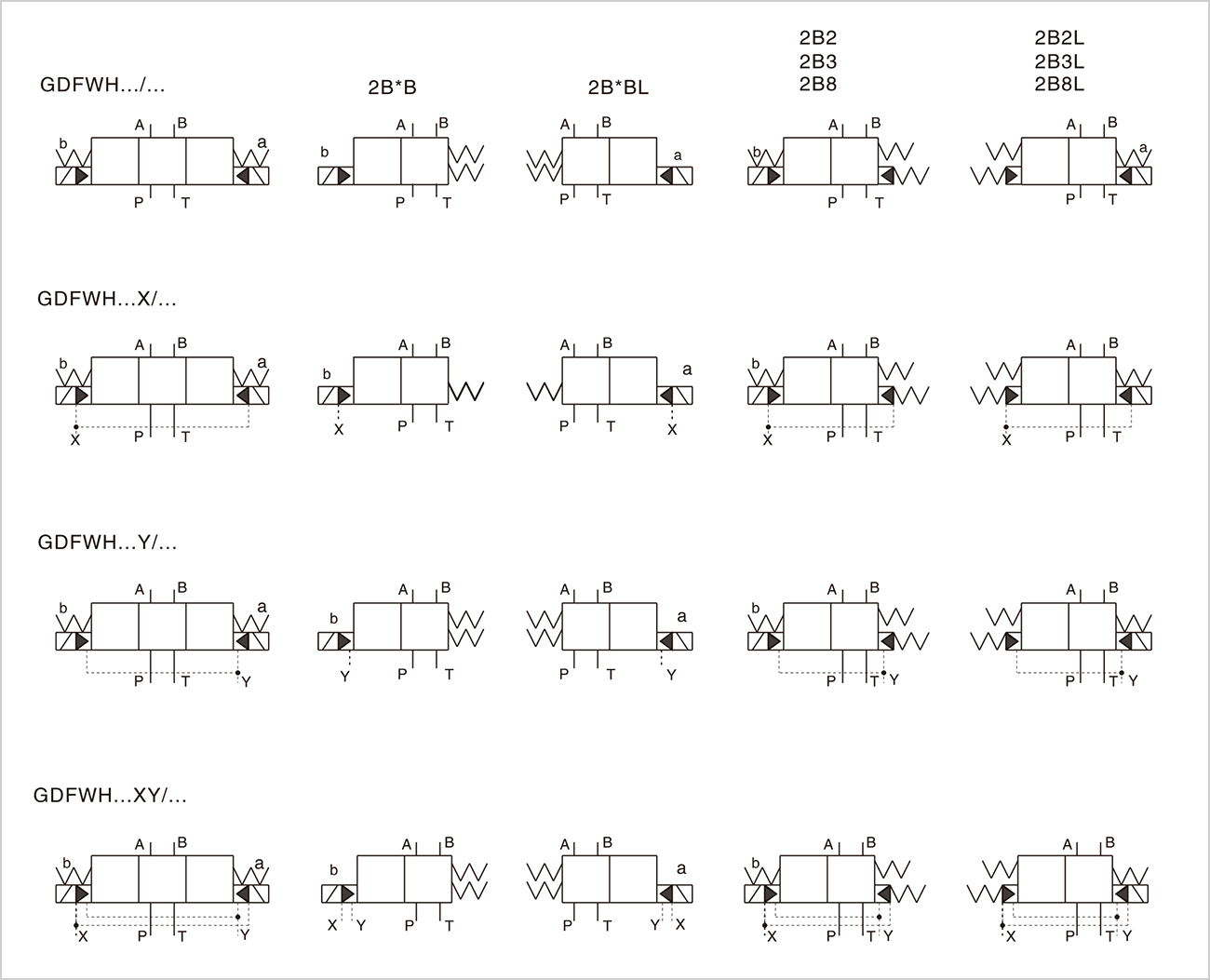

型號說明備注：
1）控制壓力高于25MPa時采用此閥；
2）中位卸荷電液換向閥內控時采用此閥，但（H）GDFWH-03無此閥；
3）阻尼安裝在P腔。

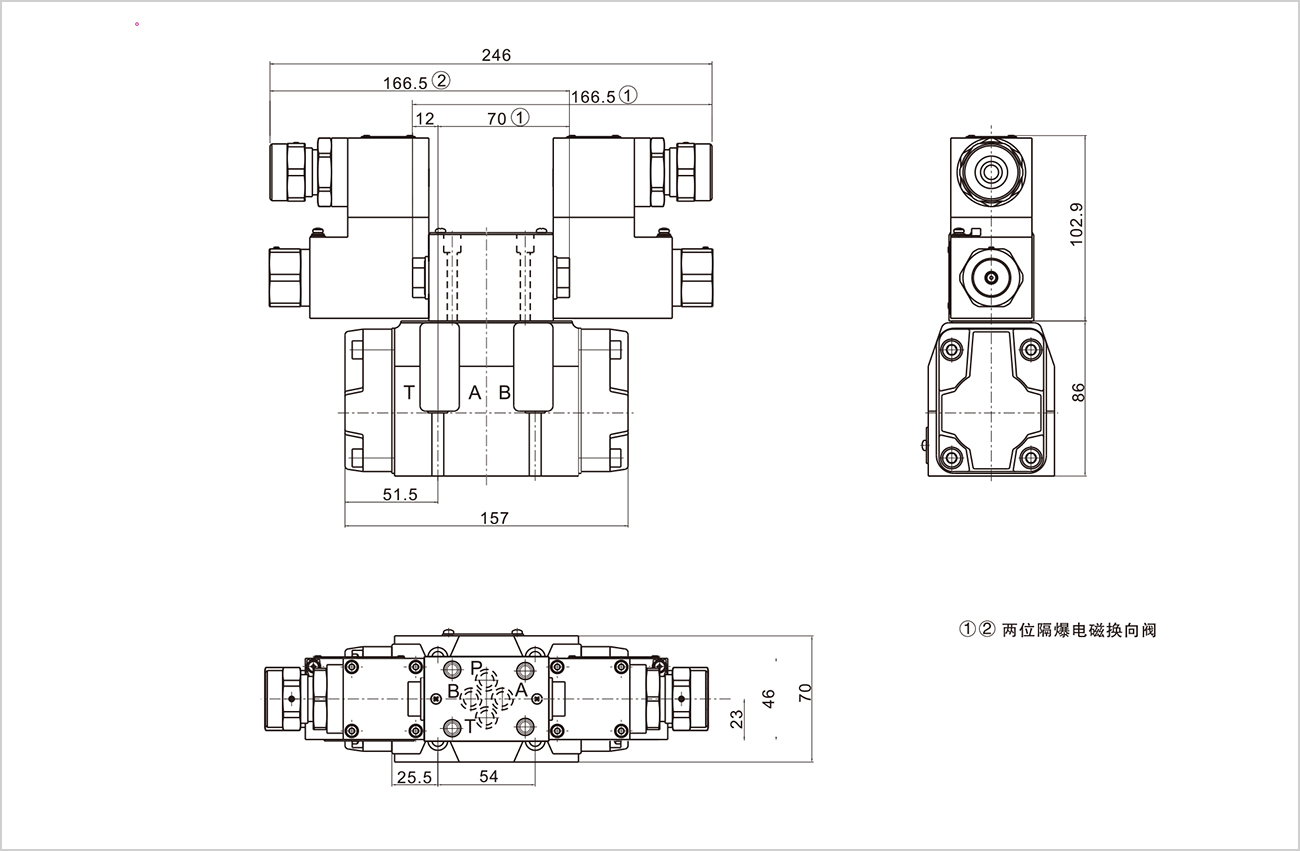

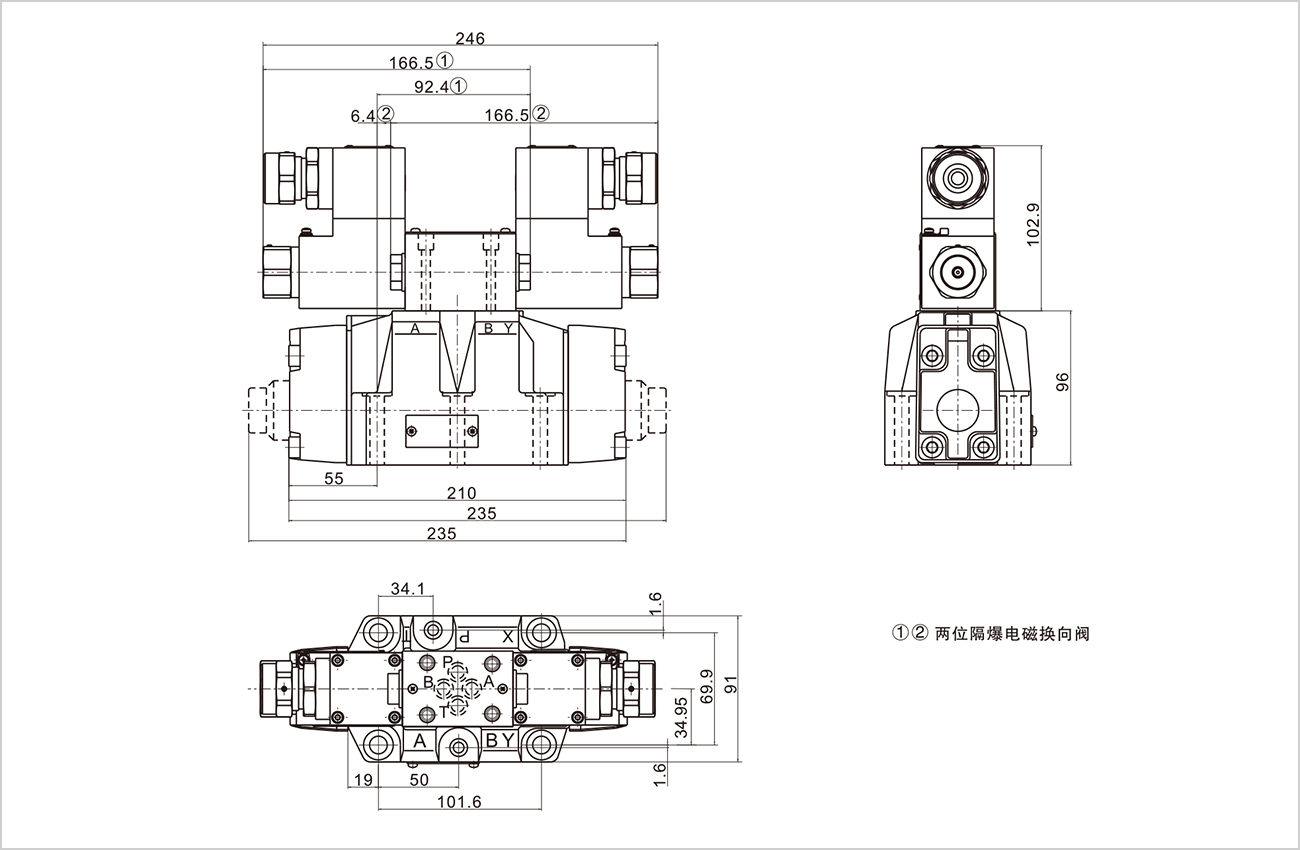

03 外形尺寸

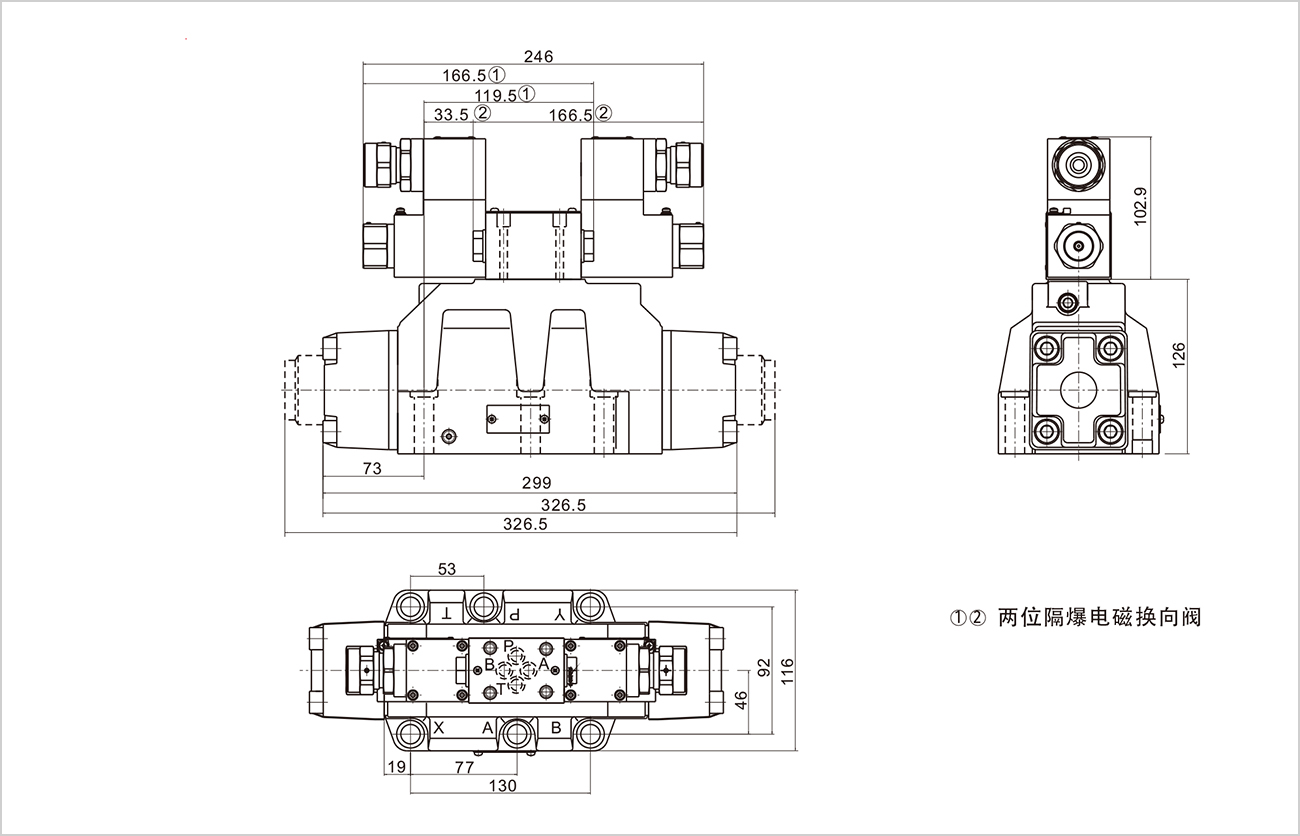

04 外形尺寸
06 外形尺寸

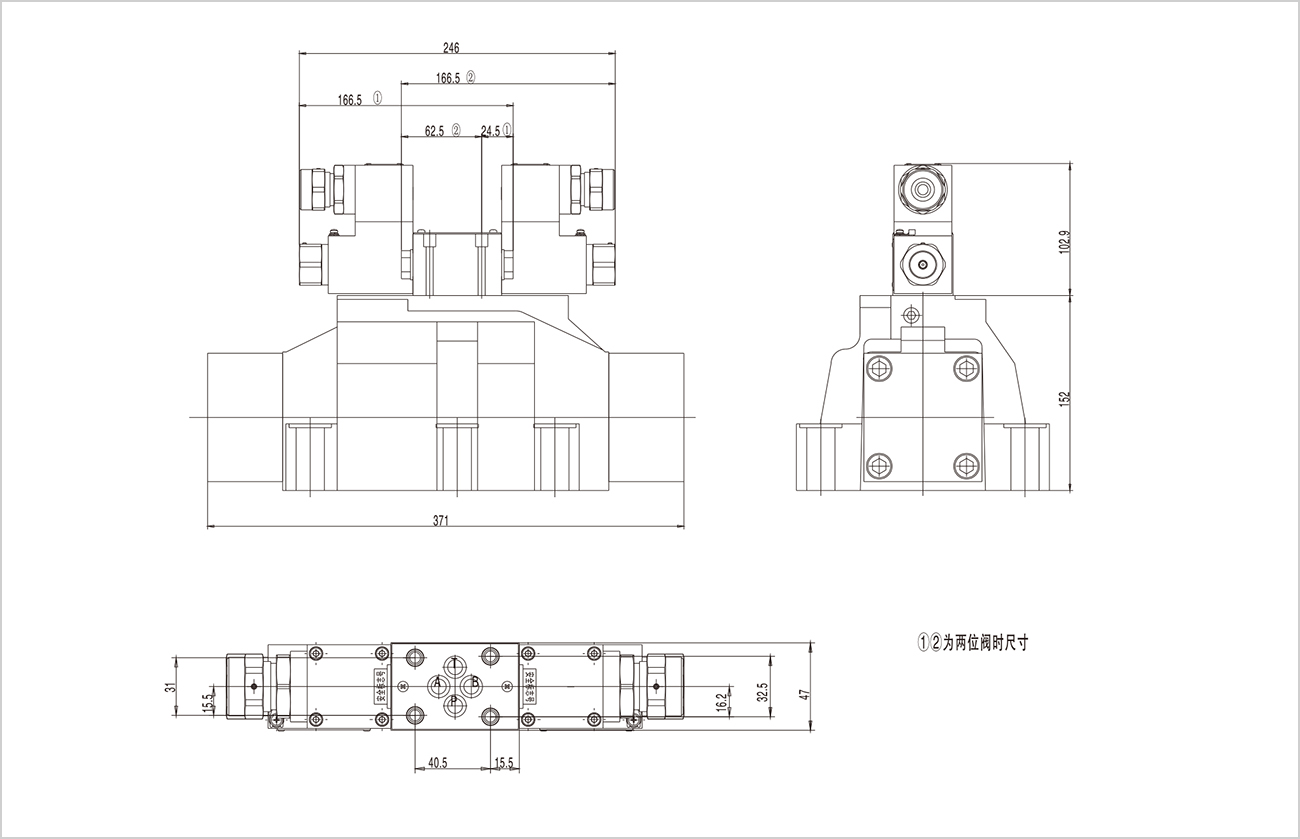

10 外形尺寸

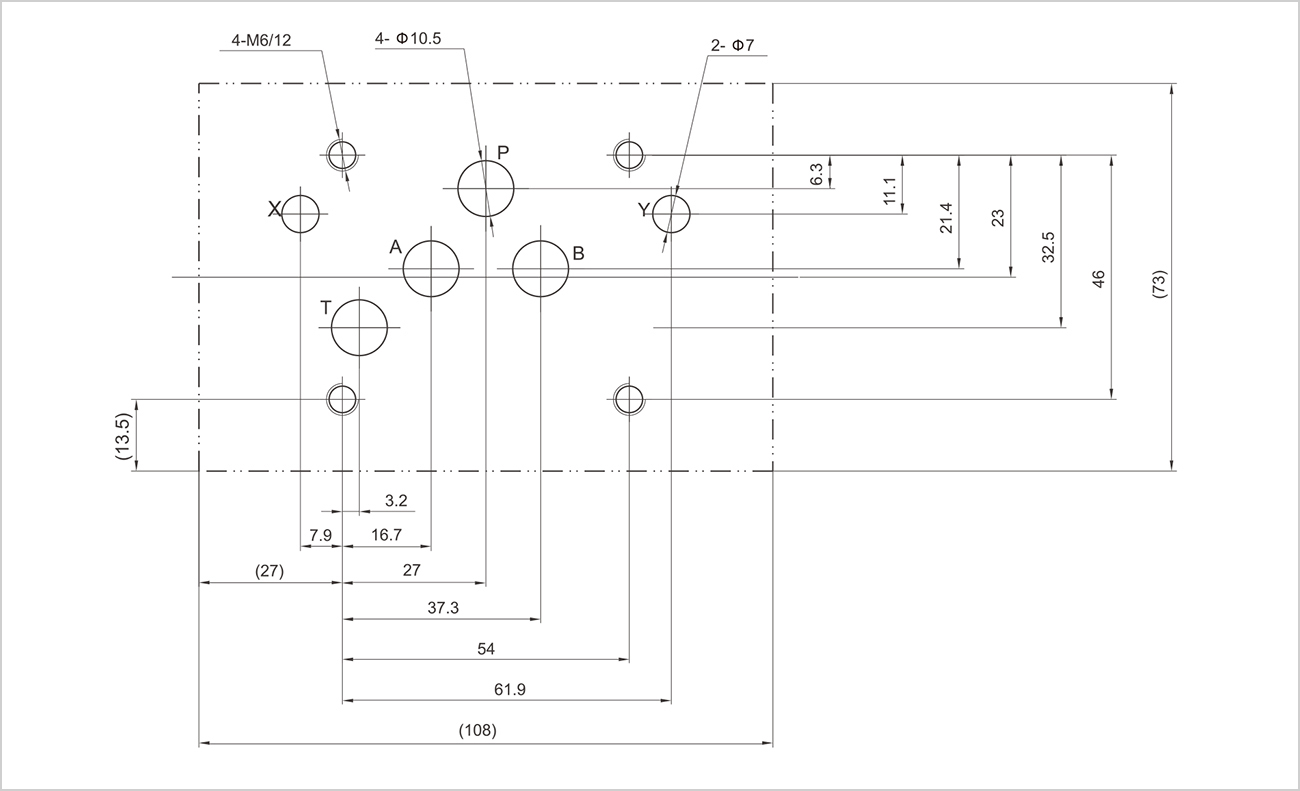

03 底板尺寸
安裝螺釘
|
規格 |
數量 |
擰緊扭矩 |
|
M6x45-10.9 |
4 |
15Nm |
04 底板尺寸
安裝螺釘
|
規格 |
數量 |
擰緊扭矩 |
|
M6x60-10.9 |
2 |
12.5Nm |
|
M10x60-10.9 |
4 |
62Nm |
注：僅在液壓對中的閥上有油口L

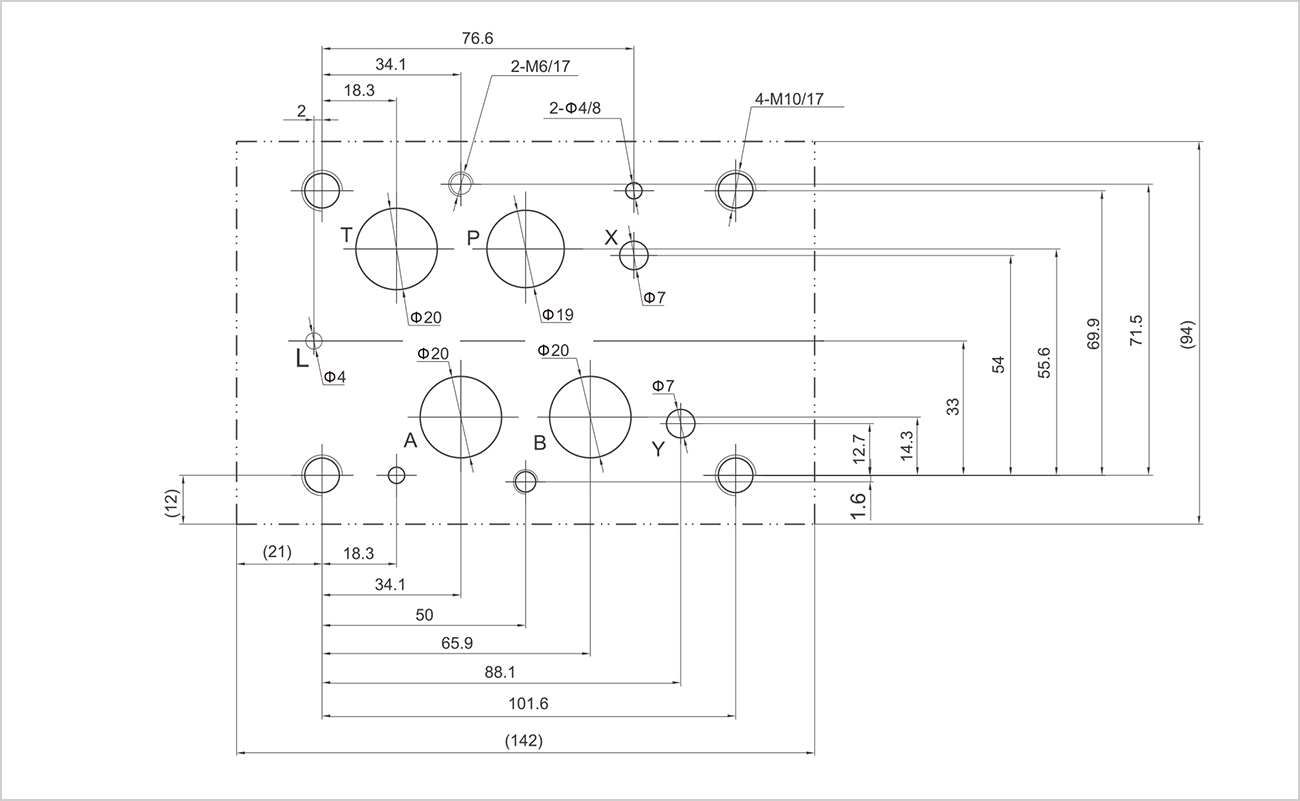

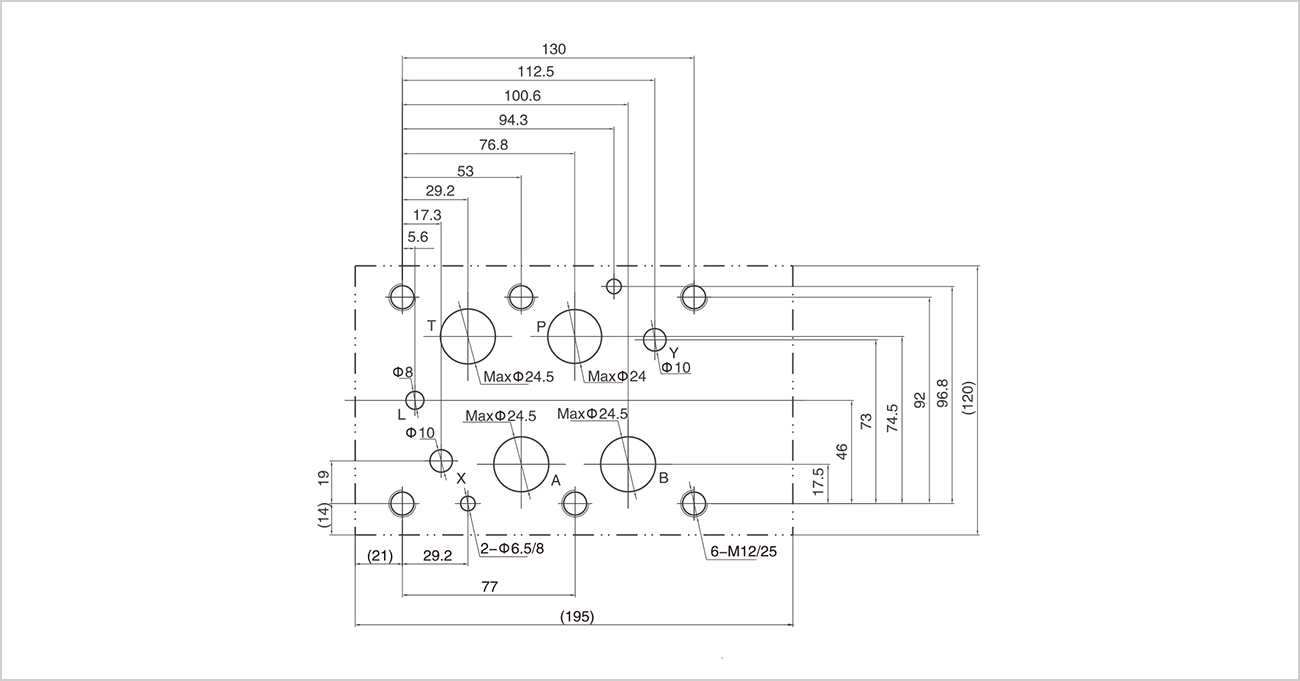

06 底板尺寸
安裝螺釘
|
規格 |
數量 |
擰緊扭矩 |
|
M12x60-10.9 |
6 |
105Nm |
注：僅在液壓對中的閥上有油口L
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》
2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、安裝螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。

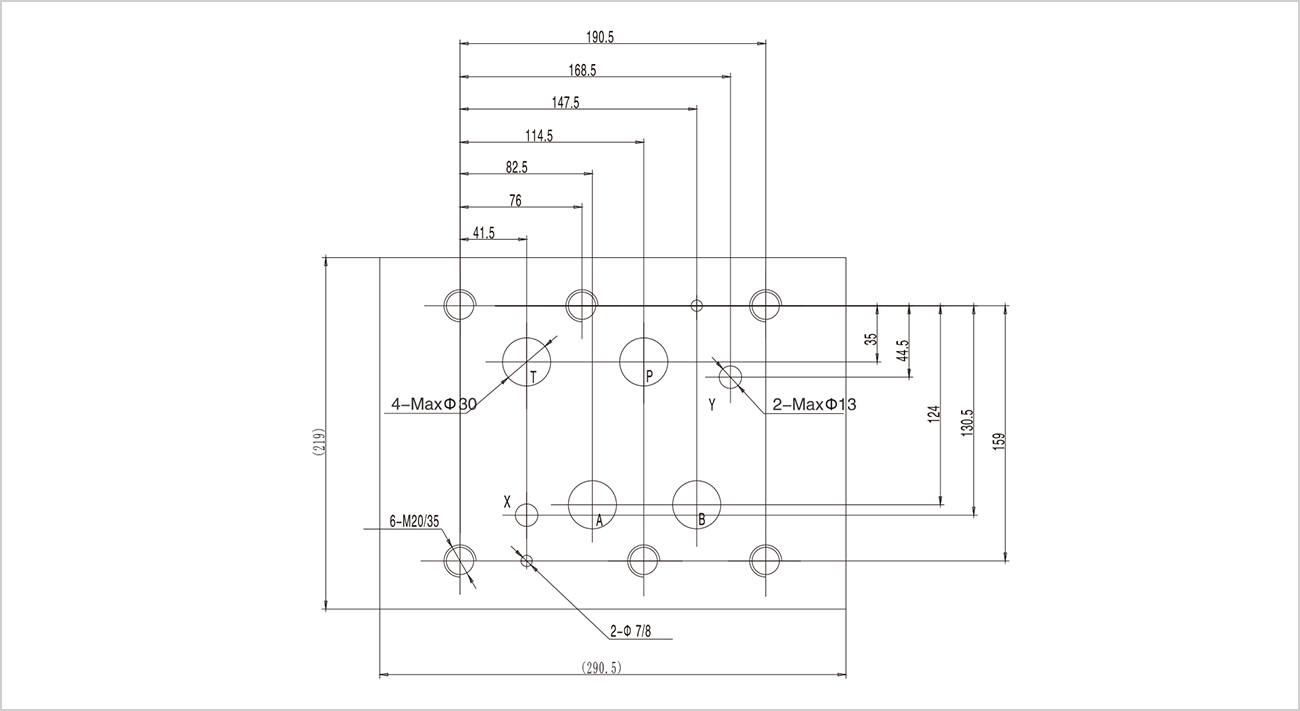

10 底板尺寸
安裝螺釘
|
規格 |
數量 |
擰緊扭矩 |
|
M20x80-10.9 |
6 |
130Nm |
說明事項：
1、產品可任意安裝，優先考慮水平位置。
2、液壓系統所用介質必須過濾，過濾精度至少20μm。
3、安裝螺釘請按樣本中所列參數選用。
4、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
