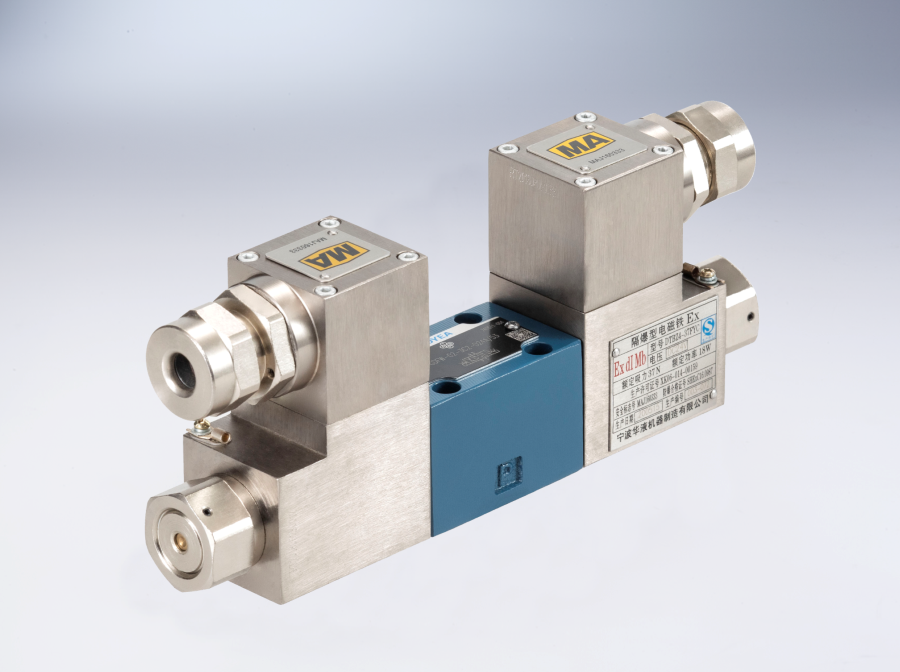

隔爆電磁換向閥（5X）
PDF樣本下載
|
規格 |
02 |
03 |
|
|
最高工作壓力（MPa) |
進口P,A,B |
31.5 |
|
|
進口T |
10 |
||
|
最大流量（L/min) |
80 |
120 |
|
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
||
|
介質油溫范圍（℃） |
-20~70 |
||
|
介質粘度范圍（mm2/s ) |
2.8~380 |
||
|
工作電壓1） （ V ） |
直流 |
24 |
|
|
交流2） |
127/50Hz, 220/50Hz |
||
|
電磁鐵功率3） (W) |
18 |
27 |
|
|
防護等級 |
IP65 |
||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
||
1）工作電壓與隔爆類別有對應關系，詳見E.2.1《產品介紹》。
2）交流供電時電磁鐵內嵌有整流電路，無需外部整流裝置。
3）電源能夠提供瞬時功率18W。

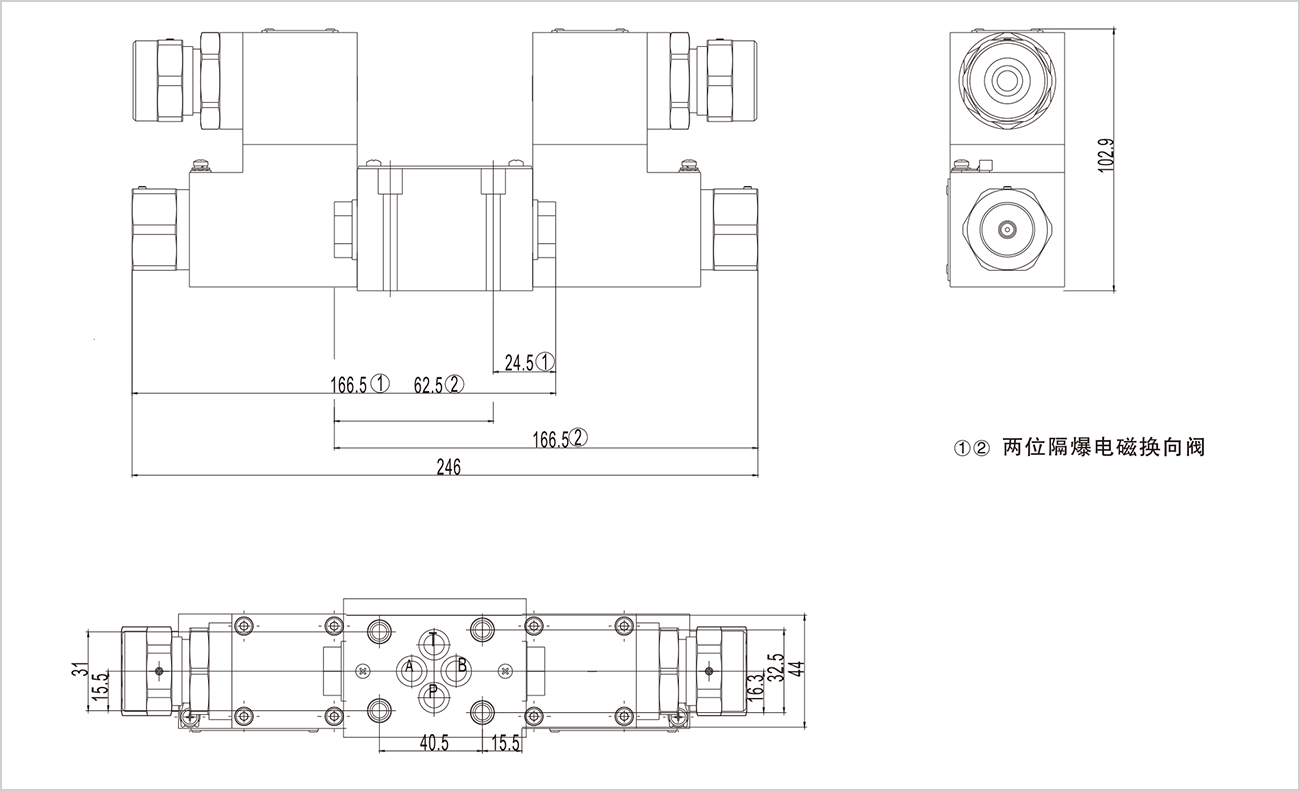

02 外形尺寸

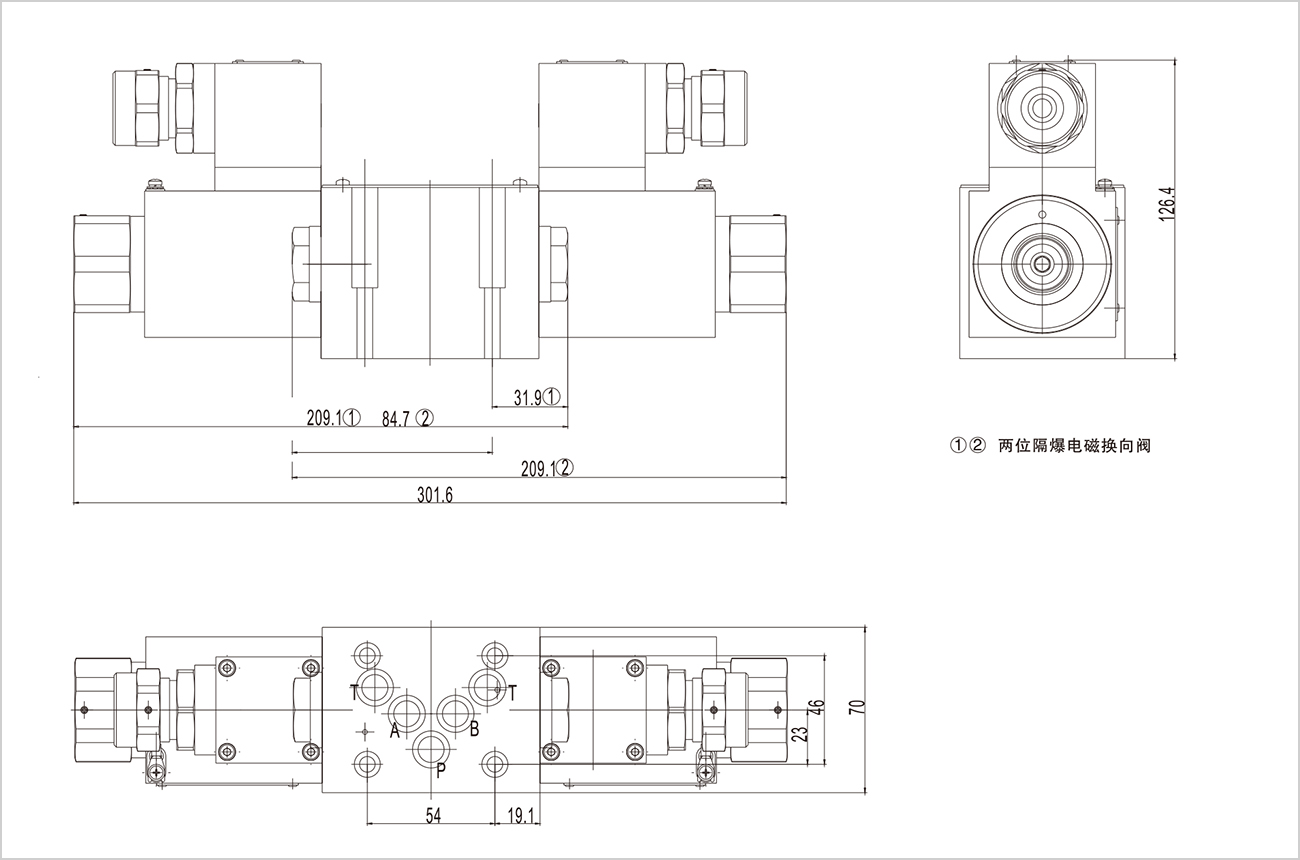

03 外形尺寸

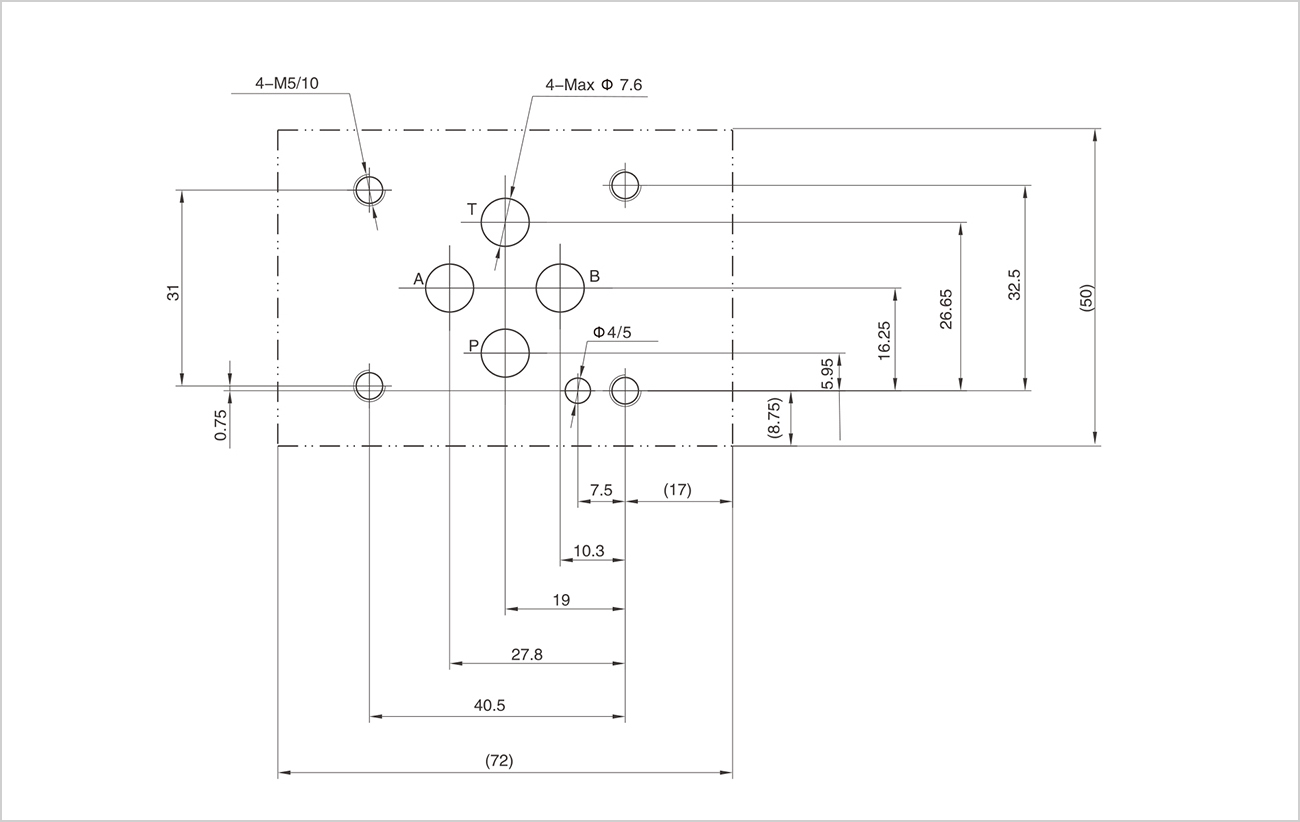

02 底板尺寸
|
規格 |
數量 |
擰緊扭矩 |
|
M5x45-10.9 |
4 |
9Nm |

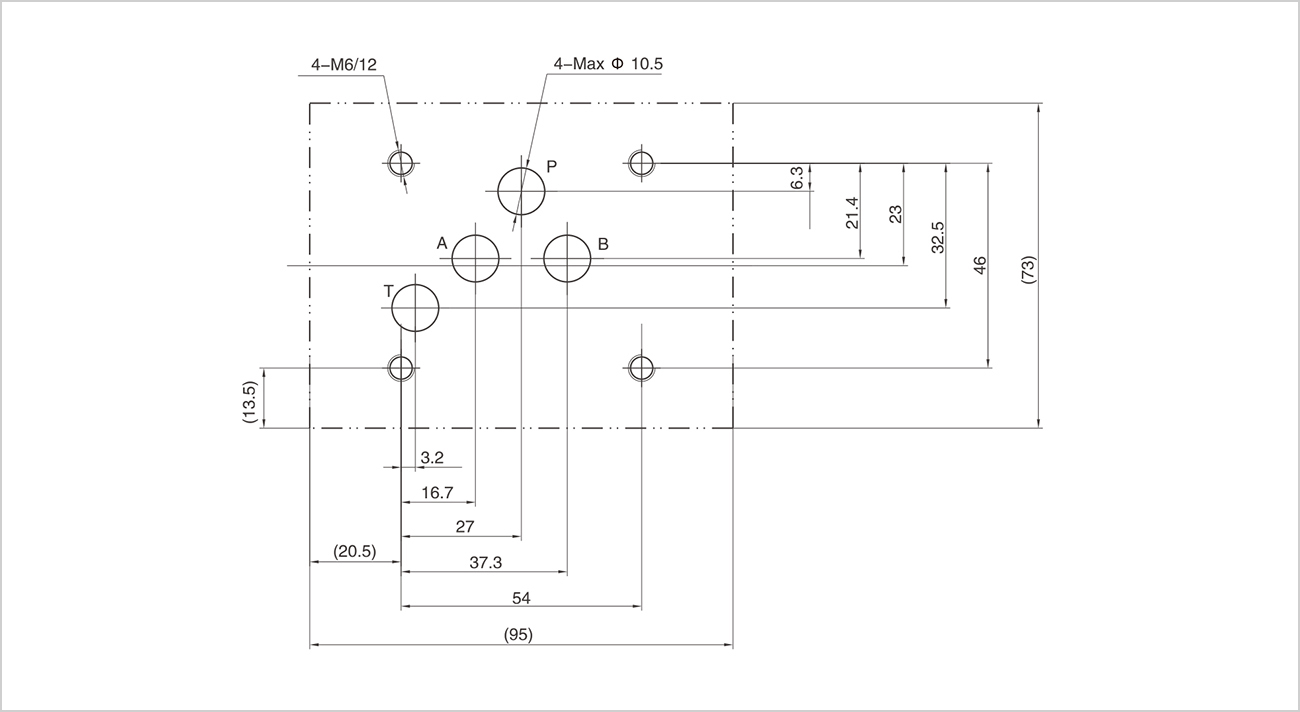

03 底板尺寸
|
規格 |
數量 |
擰緊扭矩 |
|
M6x40-10.9 |
4 |
15Nm |
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、安裝螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
