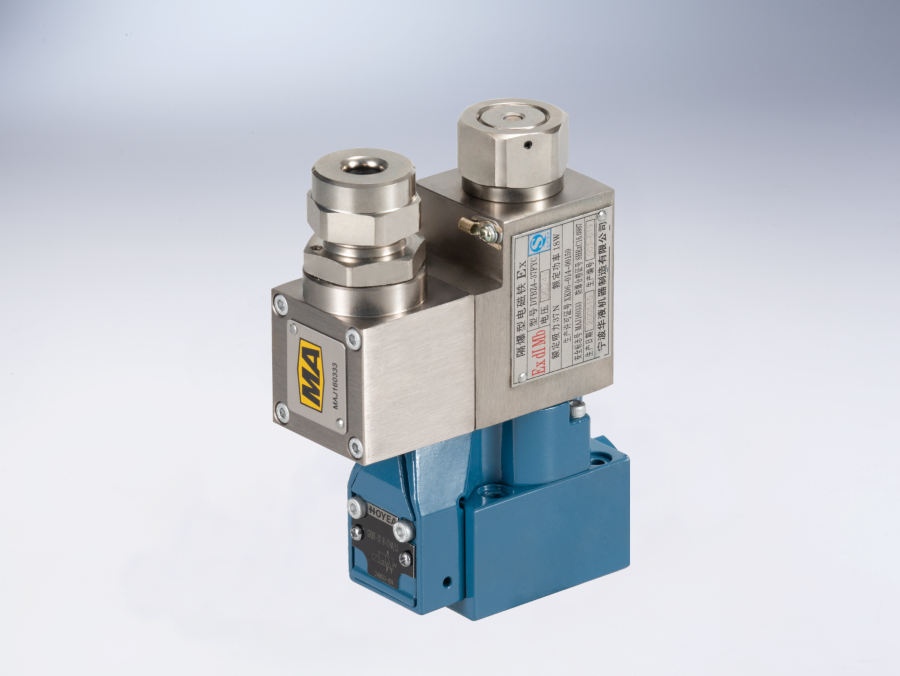

隔爆電磁球閥（5X）

PDF樣本下載
  • 技術參數

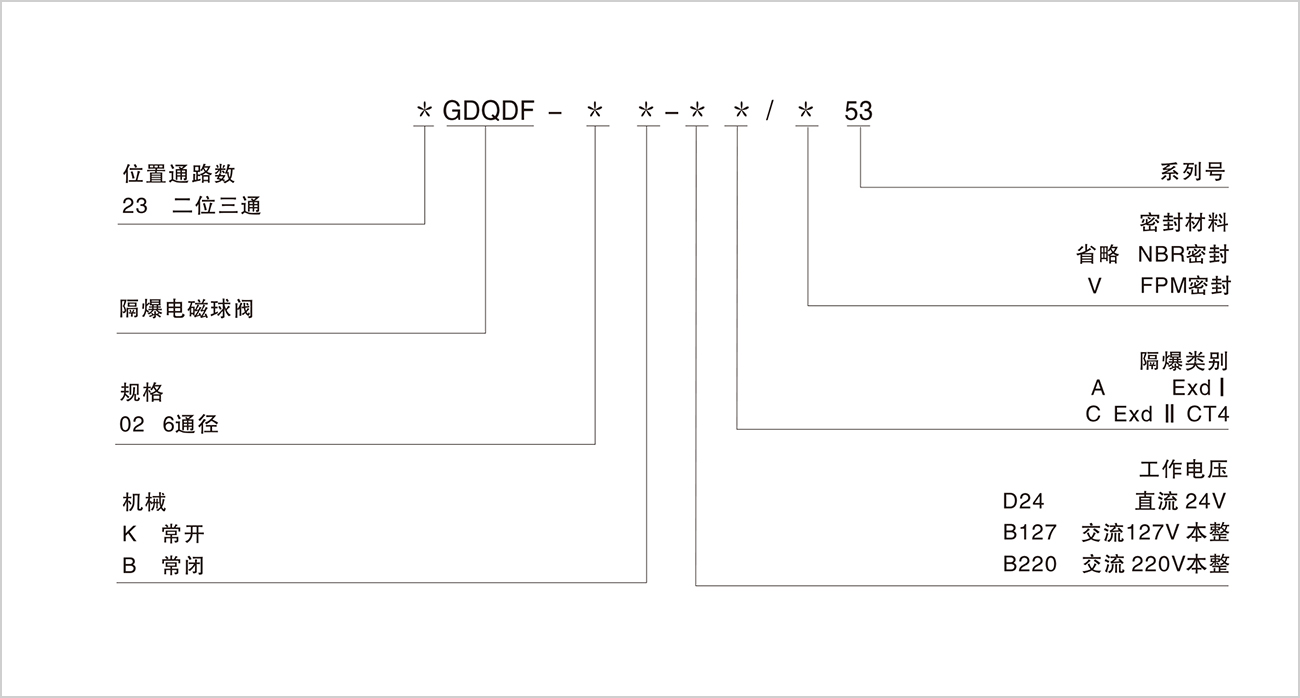

  • 型號說明

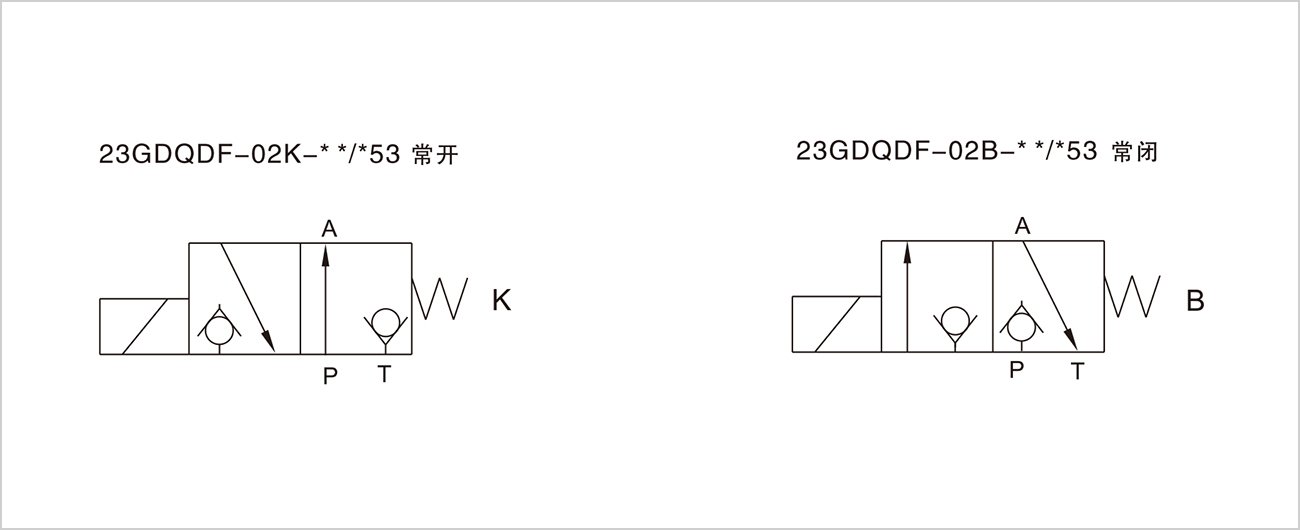

  • 機能符號

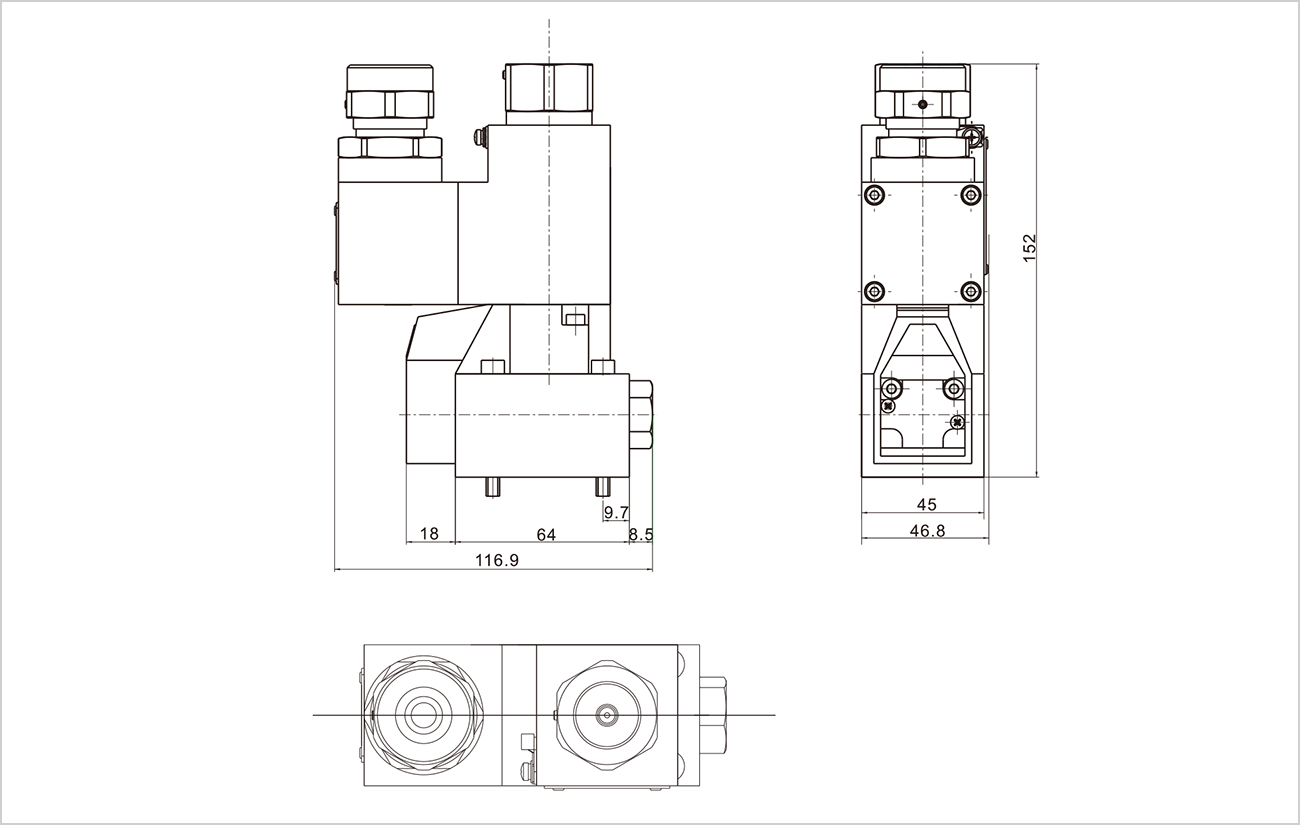

  • 外形尺寸

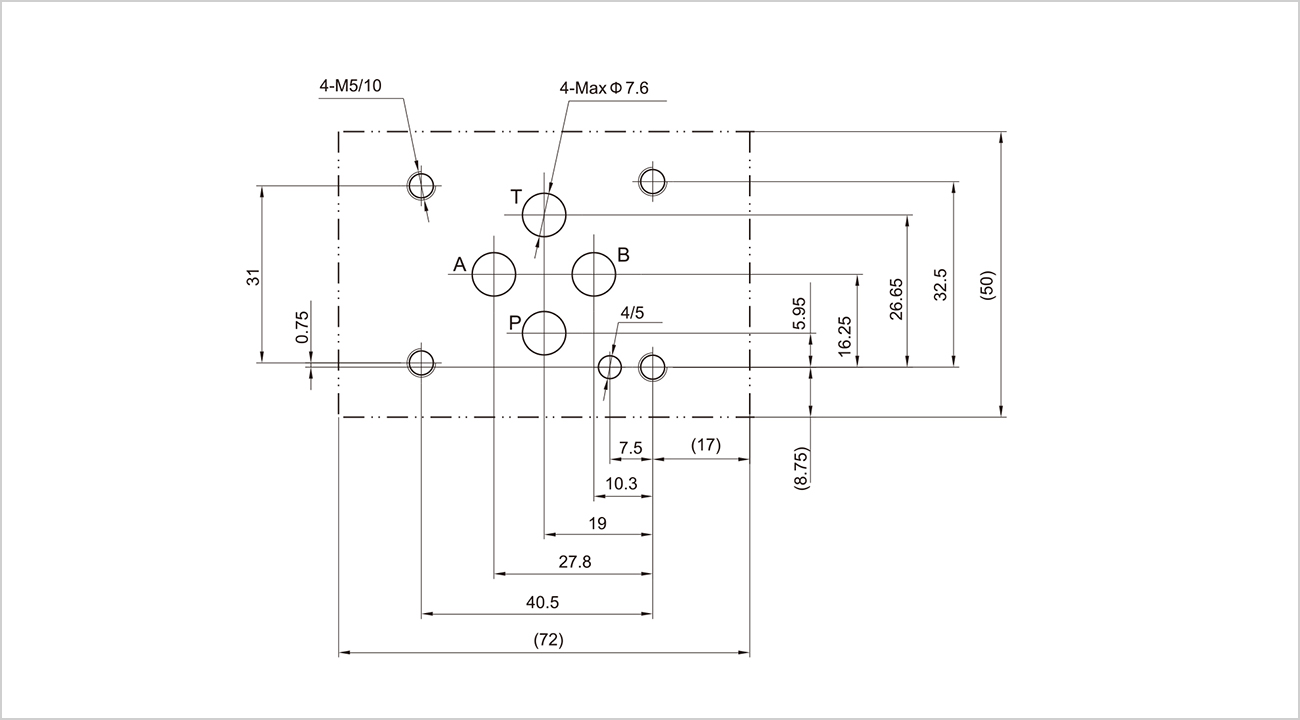

  • 底板尺寸

    • 規格

    02

    工作壓力（MPa)

    油口P,A,B

    35

    油口T

    20

    最大流量（L/min)

    20

    工作介質

    礦物質液壓油；磷酸酯液壓油

    介質油溫范圍（℃）

    -20~70

    介質粘度范圍（mm2/s )

    2.8~380

    工作電壓1）   （ V ）

    直流

    24

    交流2）

    127/50Hz,  220/50Hz

    防護等級

    IP65

    污染度

    油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。


    1）工作電壓與隔爆類別有對應關系，詳見E.2.1《產品介紹》。
    2）交流供電時電磁鐵內嵌有整流電路，無需外部整流裝置。


    安裝螺釘

    規格

    數量

    擰緊扭矩

    M5X45-10.9

    4

    8.9Nm


    說明事項：
    1、安裝使用本產品前請仔細閱讀《使用說明書》
    2、產品可任意安裝，優先考慮水平位置。
    3、液壓系統所用介質必須過濾，過濾精度至少20μm。
    4、安裝螺釘請按樣本中所列參數選用。
    5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
