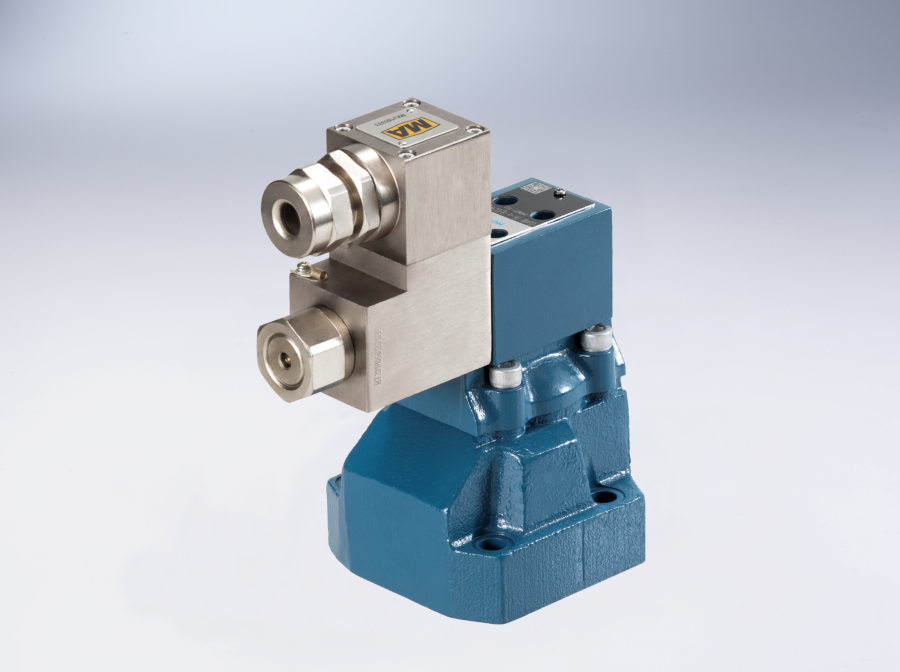

隔爆電磁單向閥（5X）
PDF樣本下載
|

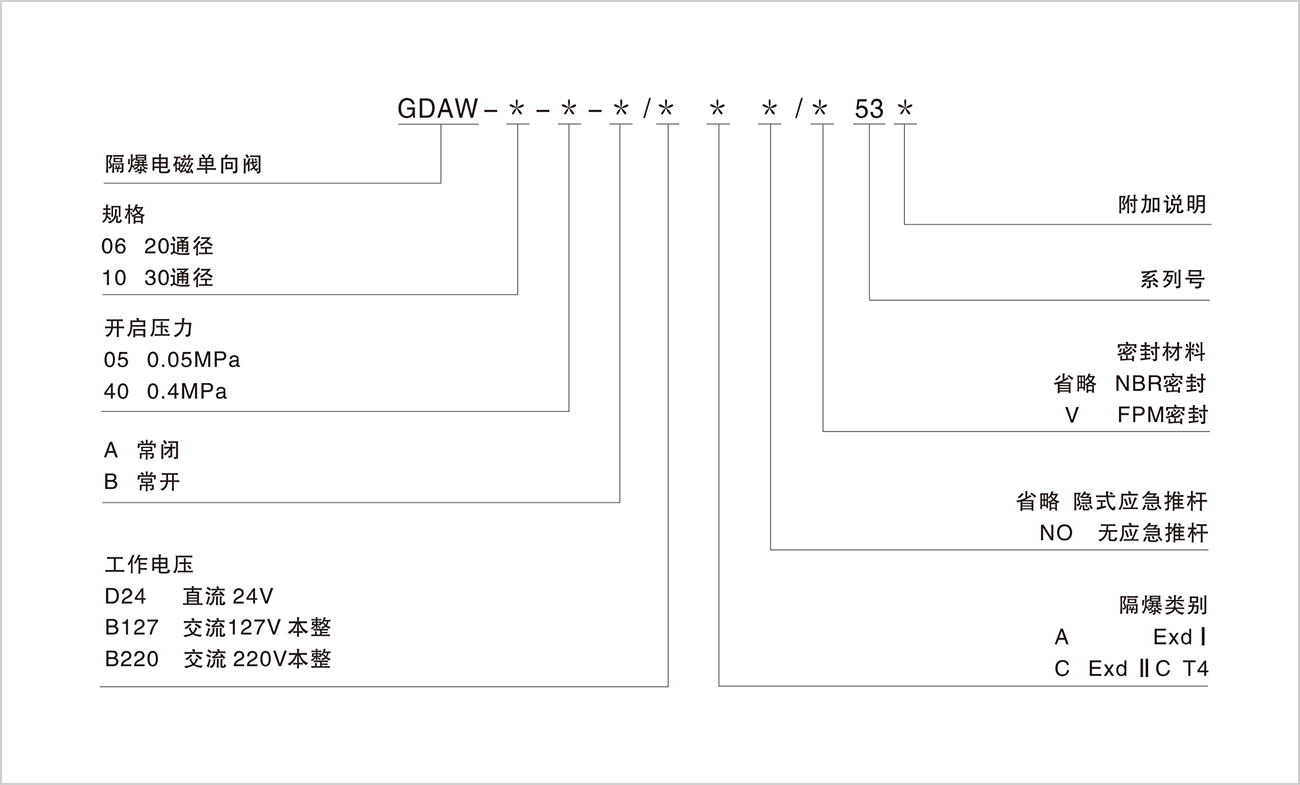

規格 |
06 |
10 |
|
|
最高工作壓力（MPa) |
油口A,B |
31.5 |
|
|
油口Y |
10 |
||
|
最大流量（L/min) |
220 |
430 |
|
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
||
|
介質油溫范圍（℃） |
-20~70 |
||
|
介質粘度范圍（mm2/s ) |
2.8~380 |
||
|
開啟壓力（MPa) |
0.05 0.4 |
||
|
工作電壓1） （ V ） |
直流 |
24 |
|
|
交流2） |
127/50Hz, 220/50Hz |
||
|
防護等級 |
IP65 |
||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
||
1）工作電壓與隔爆類別有對應關系，詳見E.2.1《產品介紹》。
2）交流供電時電磁鐵內嵌有整流電路，無需外部整流裝置。
|

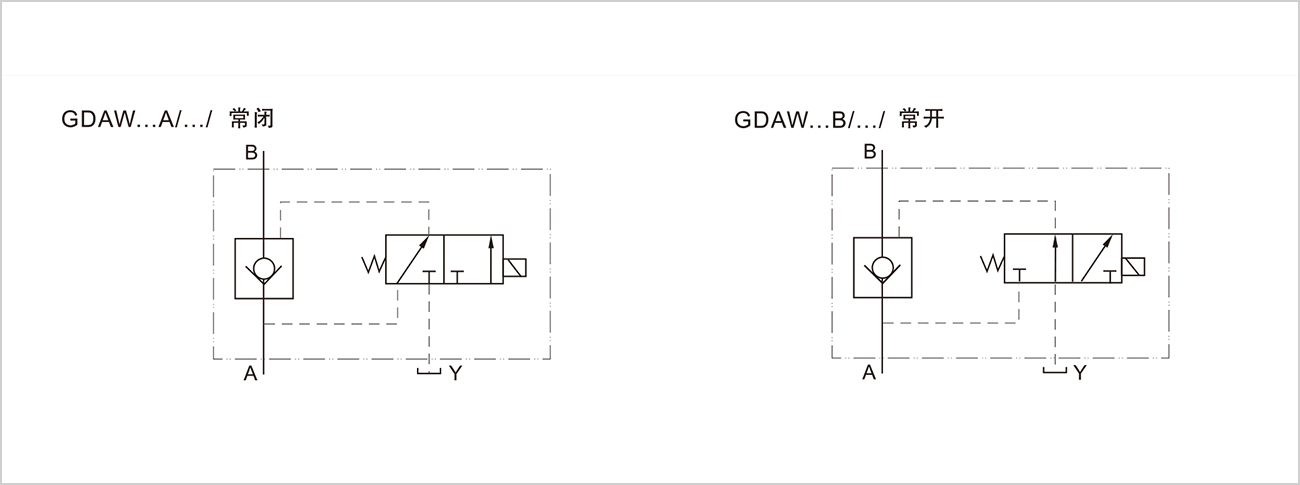

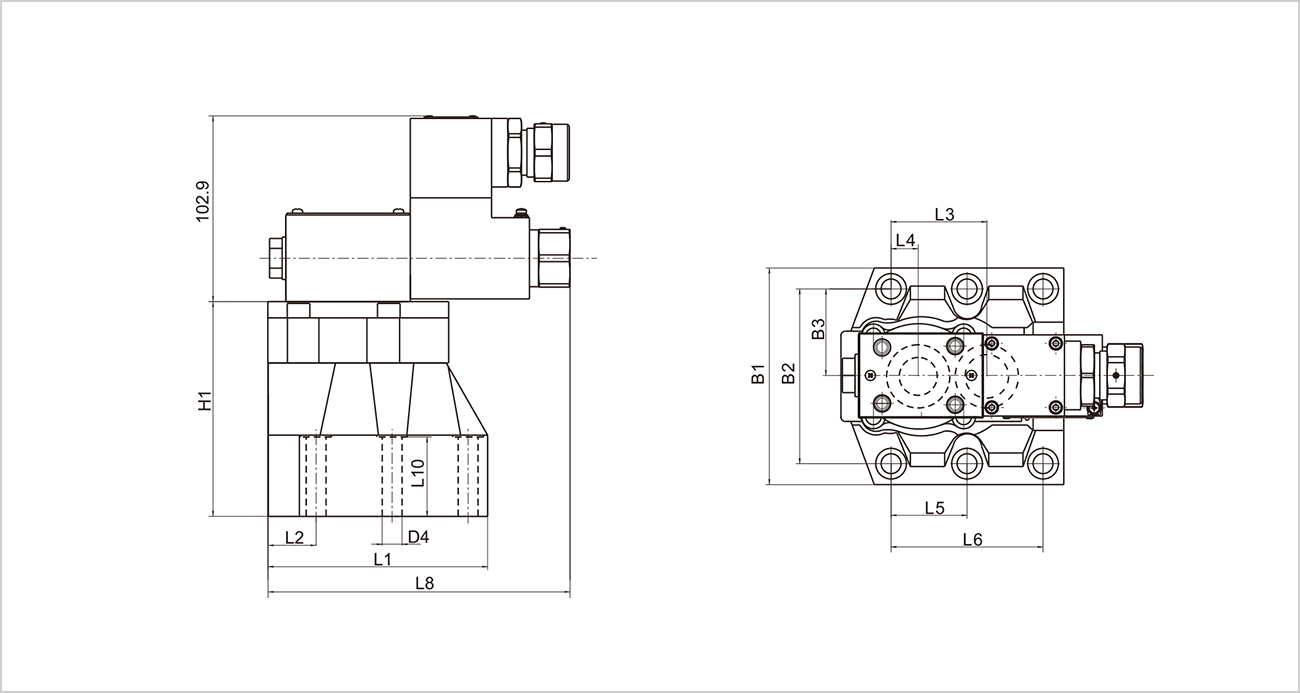

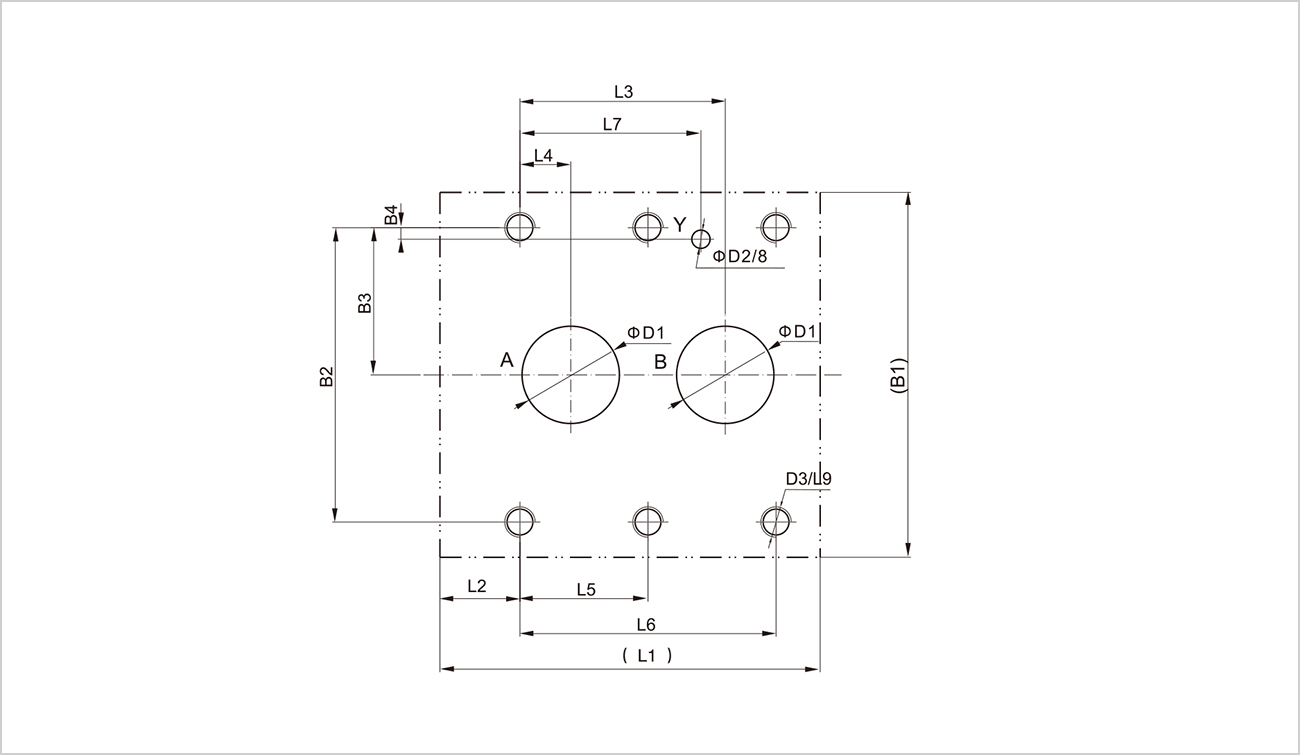

規格 |
B1 |
B2 |
B3 |
B4 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
GDAW-06 |
102 |
79.4 |
39.7 |
6.4 |
101 |
25 |
49.2 |
11.1 |
0 |
60.3 |
|
GDAW-10 |
120 |
96.8 |
48.4 |
3.8 |
122 |
26.3 |
67.5 |
16.7 |
42.1 |
84.2 |
|
規格 |
L7 |
L8 |
L9 |
L10 |
D1 |
D2 |
D3 |
D4 |
H1 |
|
GDAW-06 |
39.7 |
107.3 |
23 |
30 |
24 |
6 |
M10 |
11 |
95 |
|
GDAW-10 |
59.5 |
167.3 |
24 |
43.5 |
32 |
6 |
M10 |
11 |
119 |
|
規格 |
安裝螺釘 |
數量 |
擰緊扭矩 |
|
GDAW-06 |
M10 X 45 - 10.9 |
4 |
75Nm |
|
GDAW-10 |
M10 X 60- 10.9 |
6 |
75Nm |
說明事項：
1.安裝使用本產品前請仔細閱讀《使用說明書》
2.產品可任意安裝，優先考慮水平位置。
3.液壓系統所用介質必須過濾，過濾精度至少20μm。
4.安裝螺釘請按樣本中所列參數選用。
5.與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
