雙向式翻犁傾覆閥（帶溢流閥）

用法：
此閥與作用用于雙向犁的油缸配合使用，可實現自動回流，因此，液壓油缸的反向運動可使雙向犁旋轉。
可與內徑為40/50mm和 60/80mm, 100/110mm, 110/130mm的重型失衡衡式雙向犁配套。

運用：
C1連接油缸活塞桿，C2連接油路塊， P, T油口連接至機器的進油口。體積小巧，可與液壓油缸成行安裝，或直通過閥體上的螺紋口直接安裝在雙向犁上。
PDF樣本下載
  • 技術參數

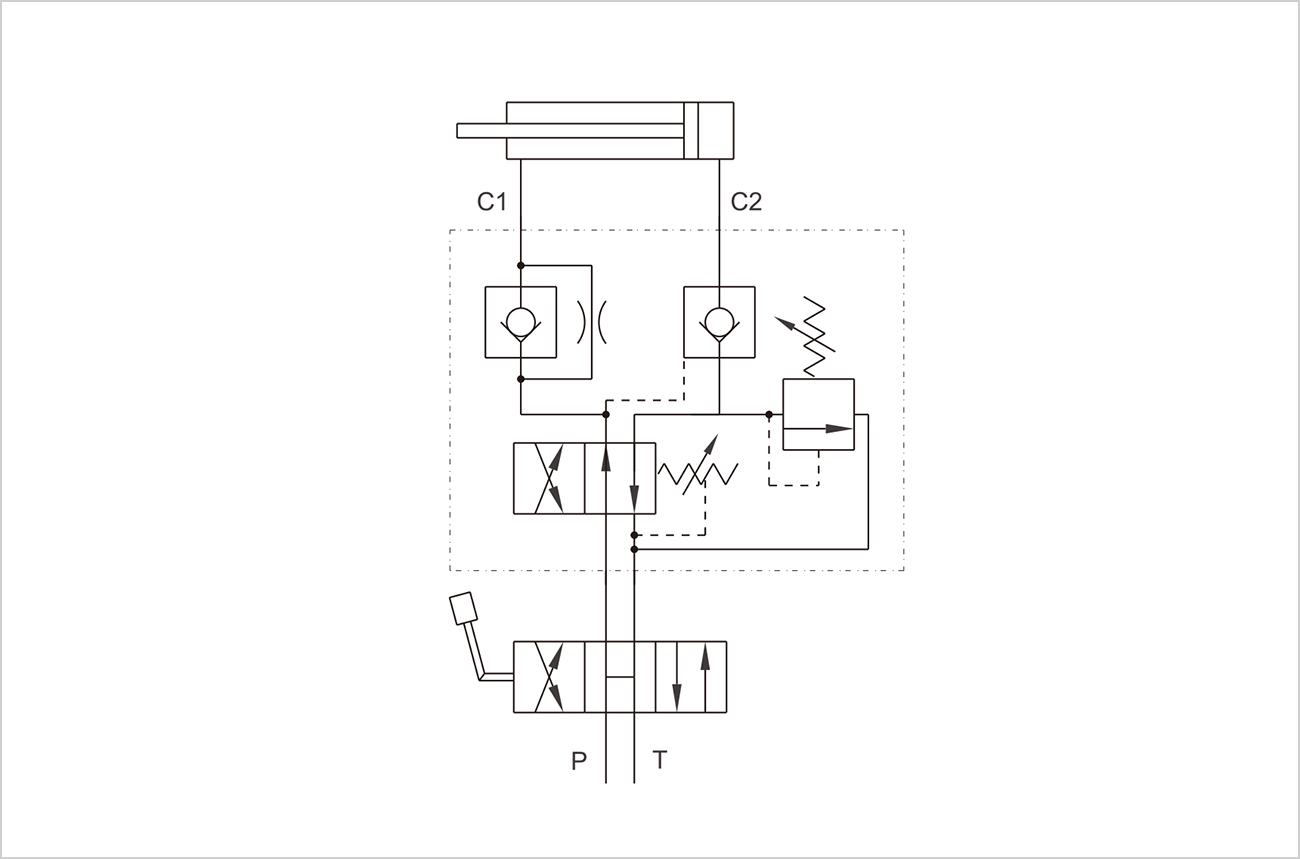

  • 機能符號

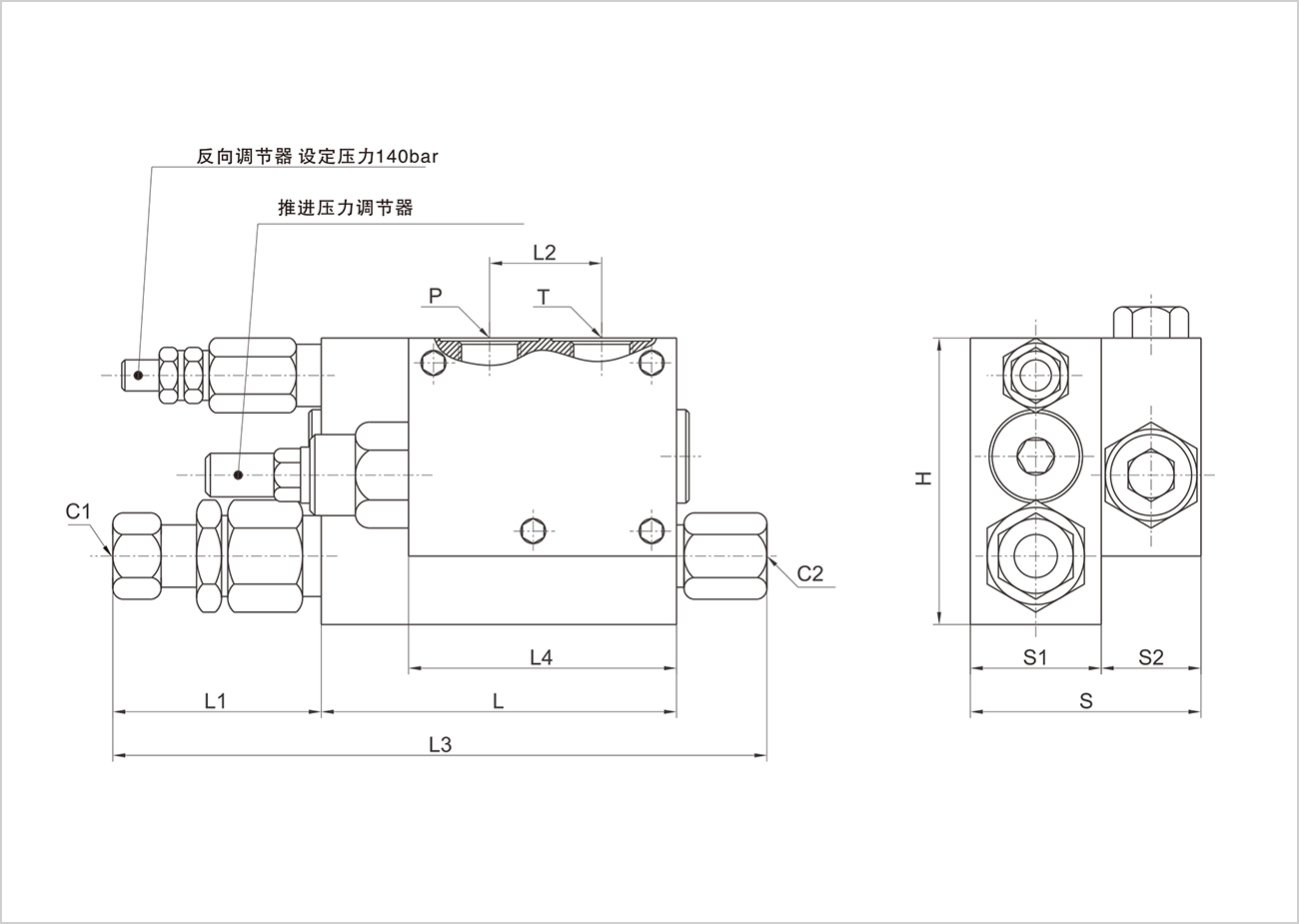

  • 外形尺寸

    • 規格

    60/80 DE+VMP

    80/100 DE+VMP

    100/110 DE+VMP

    110/130 DE+VMP

    最大流量（L/min）

    250

    最高壓力 (Bar)

    400



    型號

    C2/P/T

    C1

    L

    L1

    L2

    L3

    L4

    H

    S

    S1

    S2

    HYVRAP 60/80 DE+VMP

    G 3/8”

    Φ12

    94

    58

    30

    176

    72

    80

    65

    35

    30

    HYVRAP 80/100 DE+VMP

    G 3/8”

    Φ12

    94

    58

    30

    176

    72

    80

    65

    35

    30

    HYVRAP 100/110 DE+VMP

    G 3/8”

    Φ12

    94

    58

    30

    176

    72

    80

    65

    35

    30

    HYVRAP 110/130 DE+VMP

    G 3/8”

    Φ12

    94

    58

    30

    176

    72

    80

    65

    35

    30
