按鈕式行程阻斷閥（常開型）

此閥用于液壓回路中的油路阻斷（常開型）。按壓按鈕使閥關閉。將A口和P口分別連接工作口及壓力油口。當按壓按鈕時，雙向流通介質被阻斷；反之介質單向自由流通。
PDF樣本下載
  • 技術參數

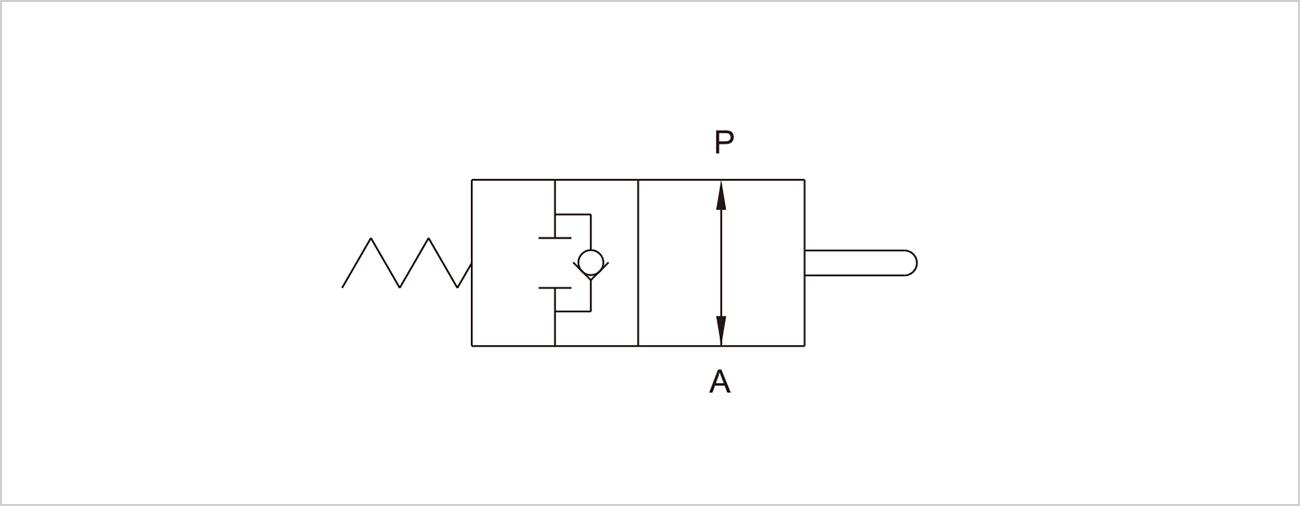

  • 機能符號

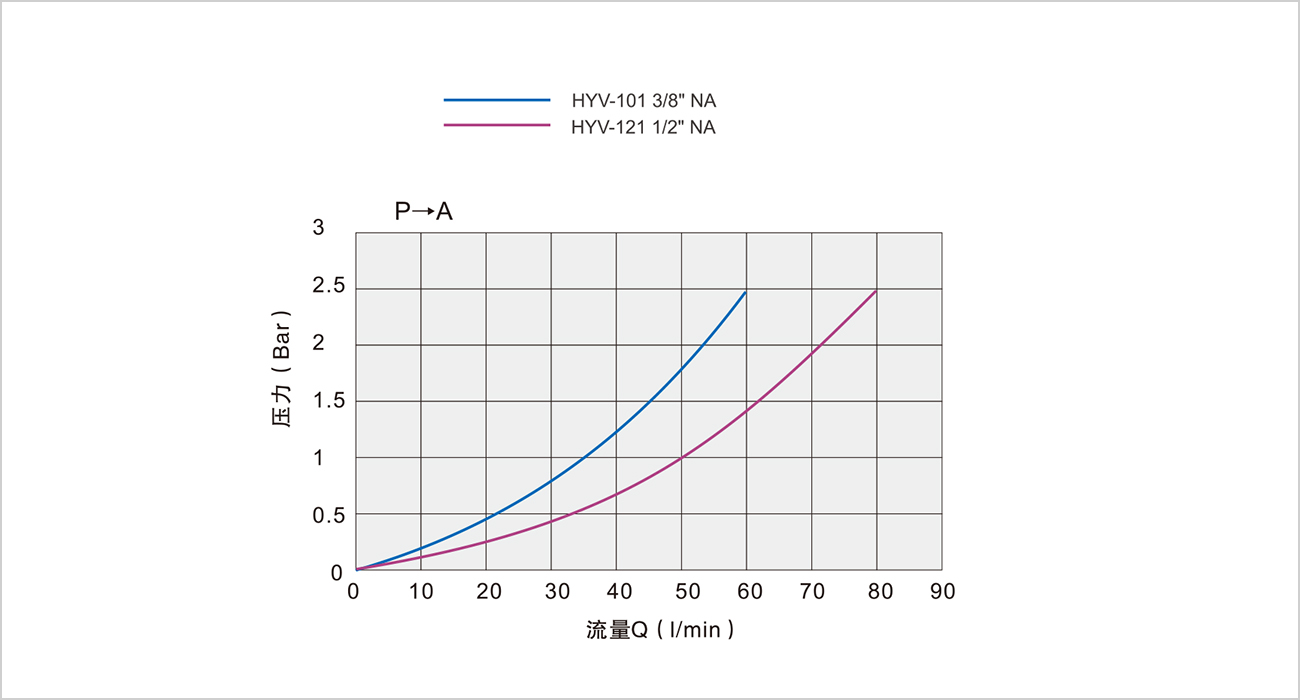

  • 壓降曲線
  • 外形尺寸

    • 規格

    3/8”NAVU

    1/2”NAVU

    最大流量（L/min）

    350

    350

    最高壓力 (Bar)

    35

    50



    型號

    A/P

    L

    L1

    L2

    L3

    L4

    L5

    L6

    D

    H1

    H2

    S

    HYV-101 3/8” NAVU

    G 3/8”

    79.5

    128.5

    35

    8

    52

    30

    24

    8.5

    66.5

    75

    35

    HYV-101 1/2” NAVU

    G 1/2”

    79.5

    128.5

    35

    8

    52

    30

    24

    8.5

    66.5

    75

    35
