按鈕式行程阻斷閥（常閉型）

用法:
此閥允許介質在一個液壓回路中流通。按下按鈕，P通A, 可用于:設定2個油缸的運動順序。當與油箱直接接通時，作行程阻斷閥使用。

運用：
將A口接至油箱，P口接至所需回路。
安裝方式可根據不同的使用方法改變。
PDF樣本下載
  • 技術參數

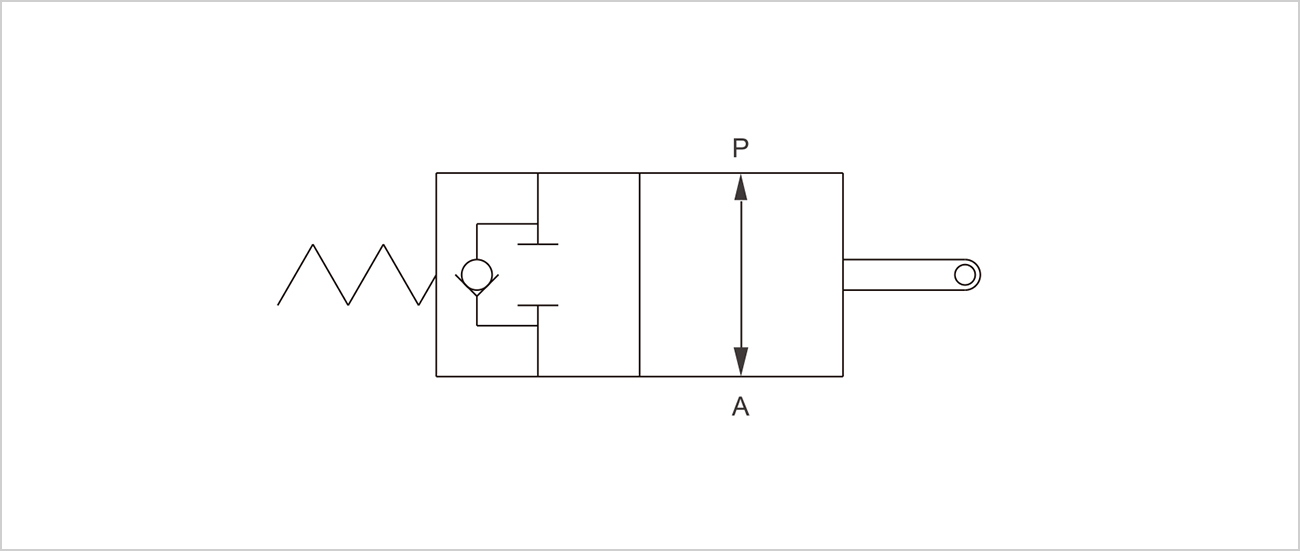

  • 機能符號

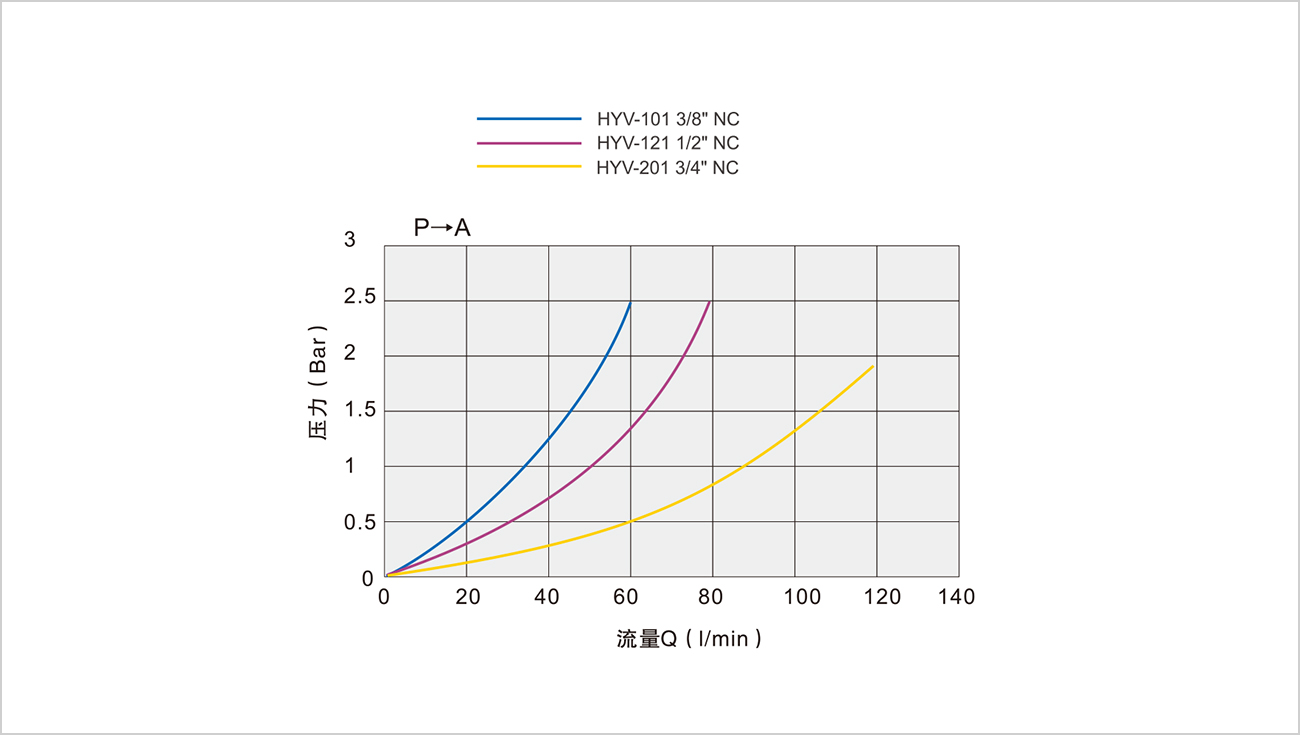

  • 壓降曲線

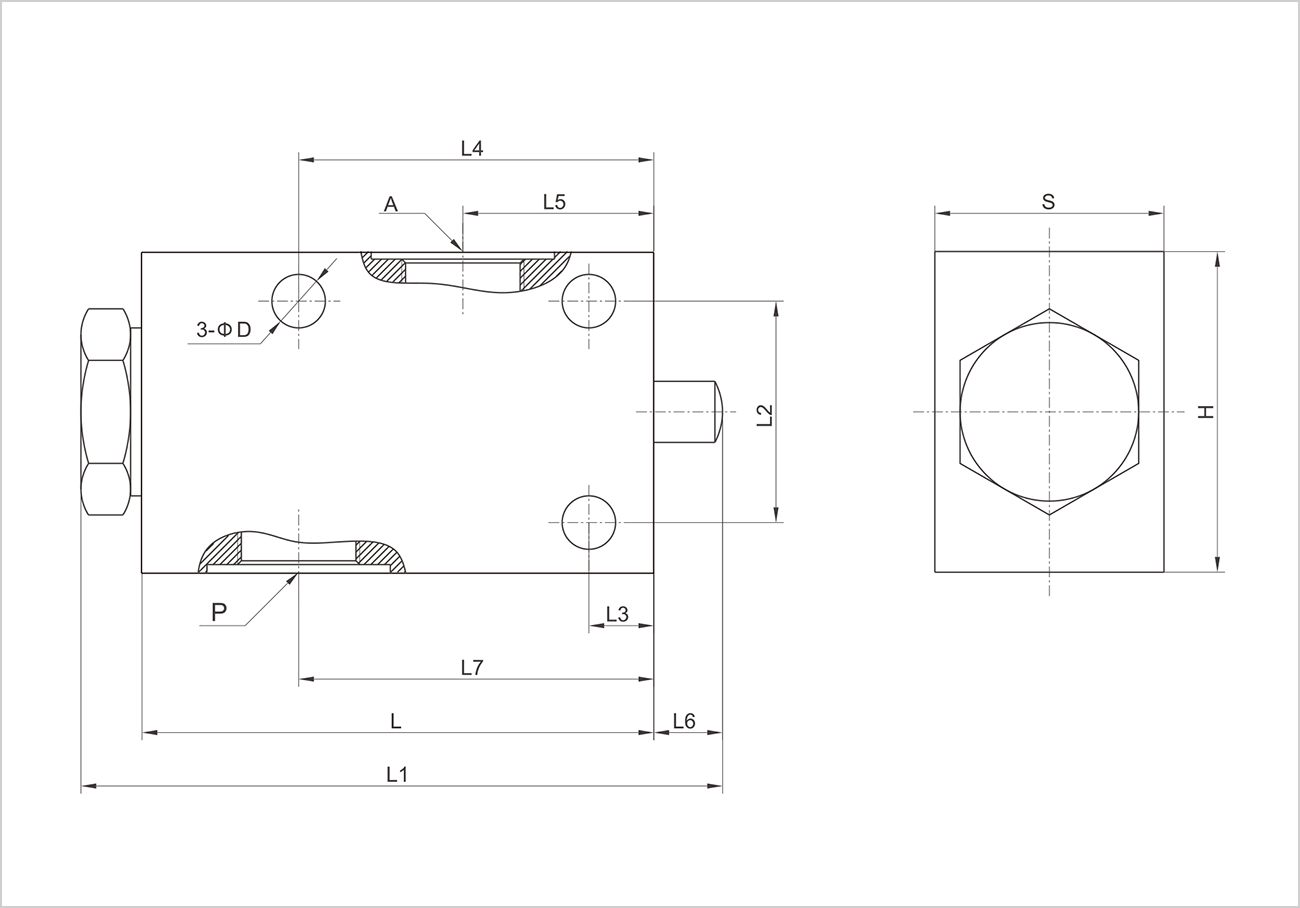

  • 外形尺寸

    • 規格

    3/8”

    1/2”

    3/4”

    最大流量（L/min）

    40

    40

    100

    最高壓力 (Bar)

    350



    型號

    A/P

    L

    L1

    L2

    L3

    L4

    L5

    L6

    L7

    D

    H

    S

    HYV-101 3/8” NC

    G 3/8”

    80

    95

    35

    10

    55

    30

    9

    55

    8.5

    50

    35

    HYV-101 1/2” NC

    G 1/2”

    80

    95

    35

    10

    55

    30

    9

    55

    8.5

    50

    35

    HYV-201 3/4” NC

    G 3/4”

    80

    115

    50

    20

    68

    23

    14

    61

    8.5

    70

    45
