行程阻斷閥（常開型）

用法：
此閥用于阻斷液壓回路中的進油口，或用于結束油缸行程(常開型)。推拉滑動桿，使閥關閉，以實現介質迅速停止流動。

運用：
P腔與閥連接，A口接回路或油缸。當操作滑動桿時，P腔至A腔流量被截止，同時單向閥可使介質實現反向流動(即A→P)
PDF樣本下載
  • 技術參數

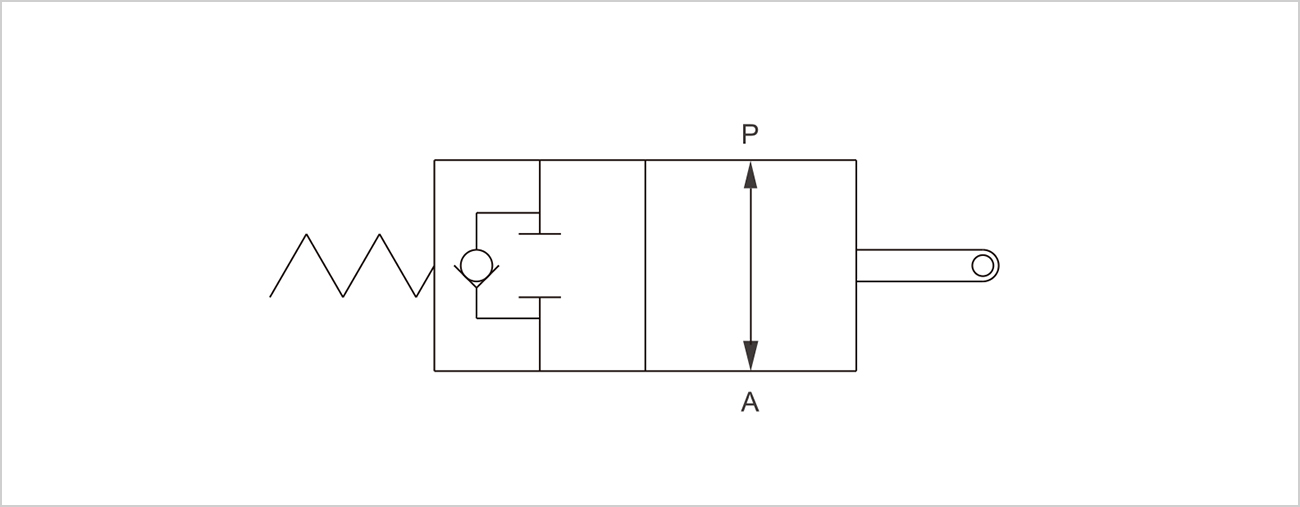

  • 機能符號

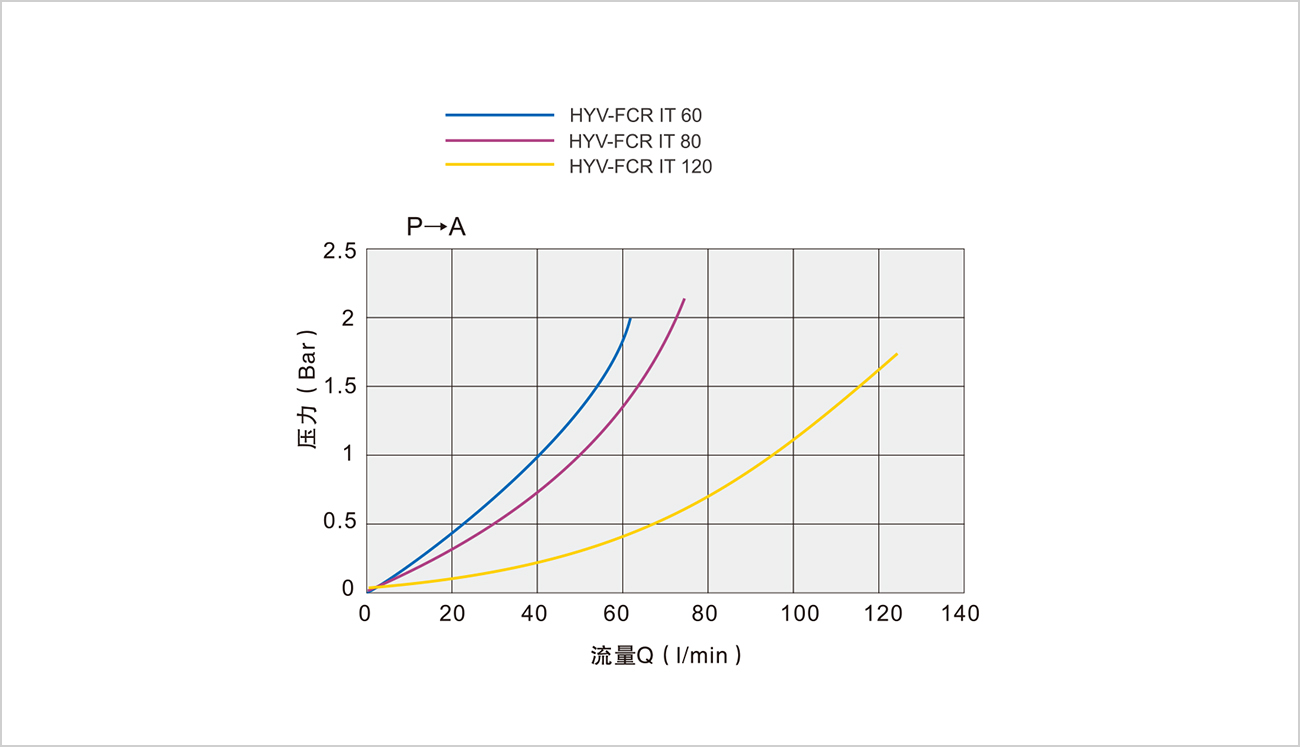

  • 壓降曲線

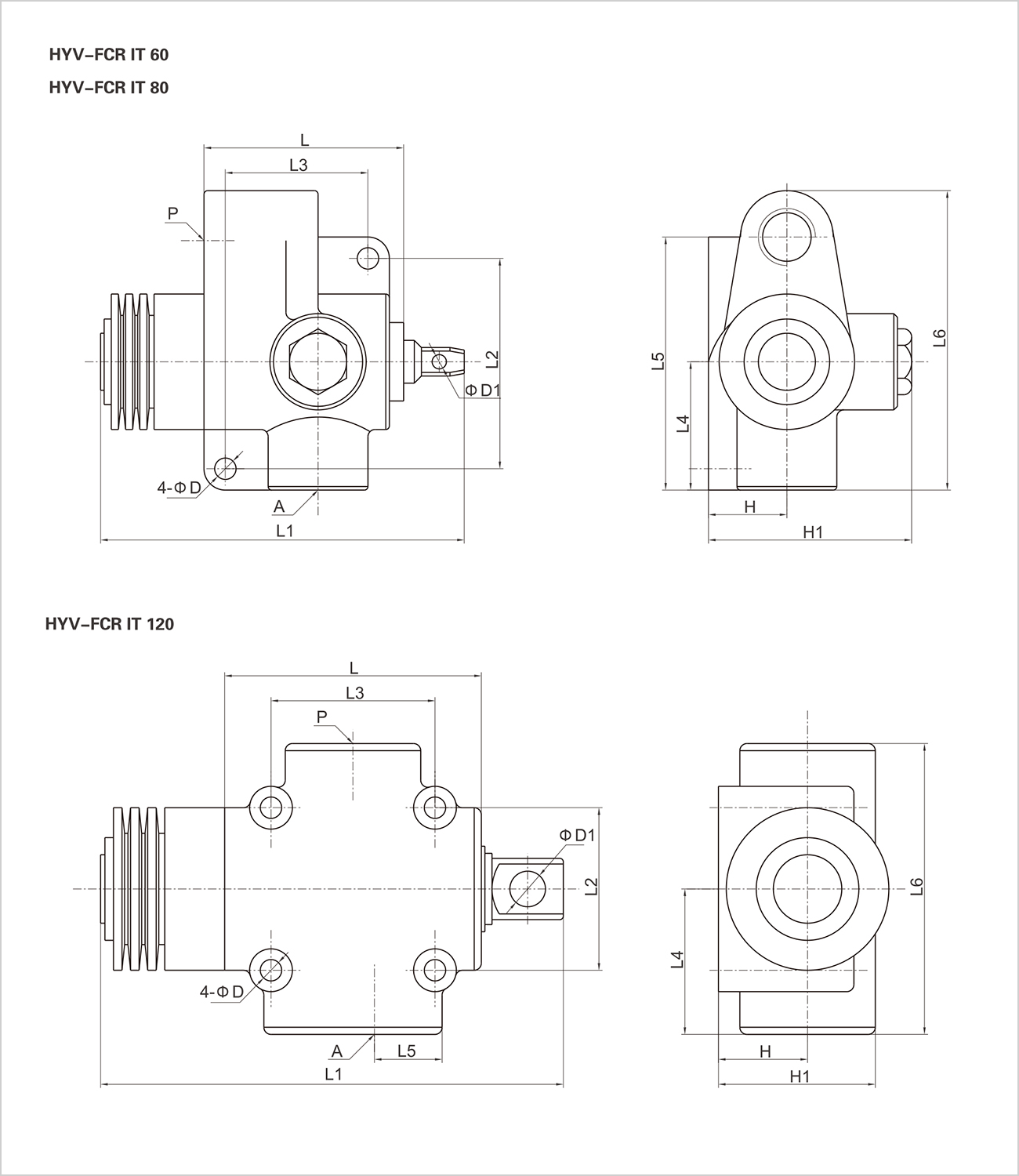

  • 外形尺寸

    • 規格

    60

    80

    120

    最大流量（L/min）

    60

    80

    120

    最高壓力（Bar）

    350



    型號

    A/P

    L

    L1

    L2

    L3

    L4

    L5

    L6

    D

    D1

    H

    H1

    HYV-FCR IT 60

    G 3/8”

    69

    130

    66

    45

    45

    86

    103

    8.5

    6.5

    26

    68

    HYV-FCR IT 80

    G 1/2”

    69

    130

    66

    45

    45

    86

    103

    8.5

    6.5

    26

    68

    HYV-FCR IT 120

    G 3/4”

    88

    173

    50

    56

    46

    23.5

    92

    8.5

    13

    27.5

    50
