6通分流閥

用法：
此閥由兩個3位分流閥構(gòu)成，每一個可將流量分流至2個油口，一個手柄同時控制兩個單件，用于控制2個油缸。

應用：
把P口和P'口 接至2個壓力油口，A,B口接一個油缸；A', B' 接至第二個油缸。當把手處于位置1時，P通A，P'通A'; 當把手處于位置2時，P通B, P' 通B'；當把手處于處于中位時，各油口全部接通(H型機能
PDF樣本下載
  • 技術(shù)參數(shù)

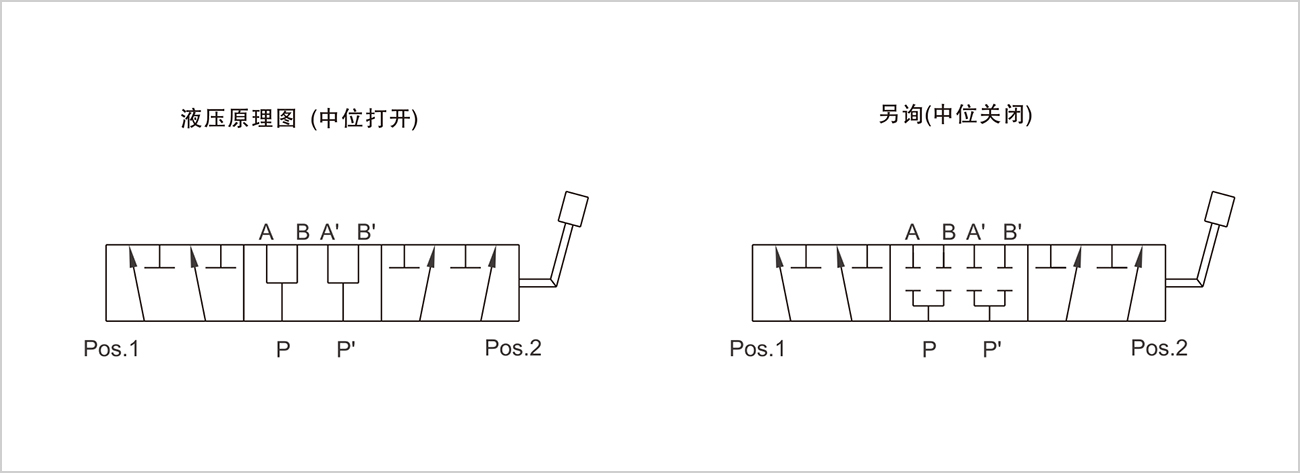

  • 機能符號

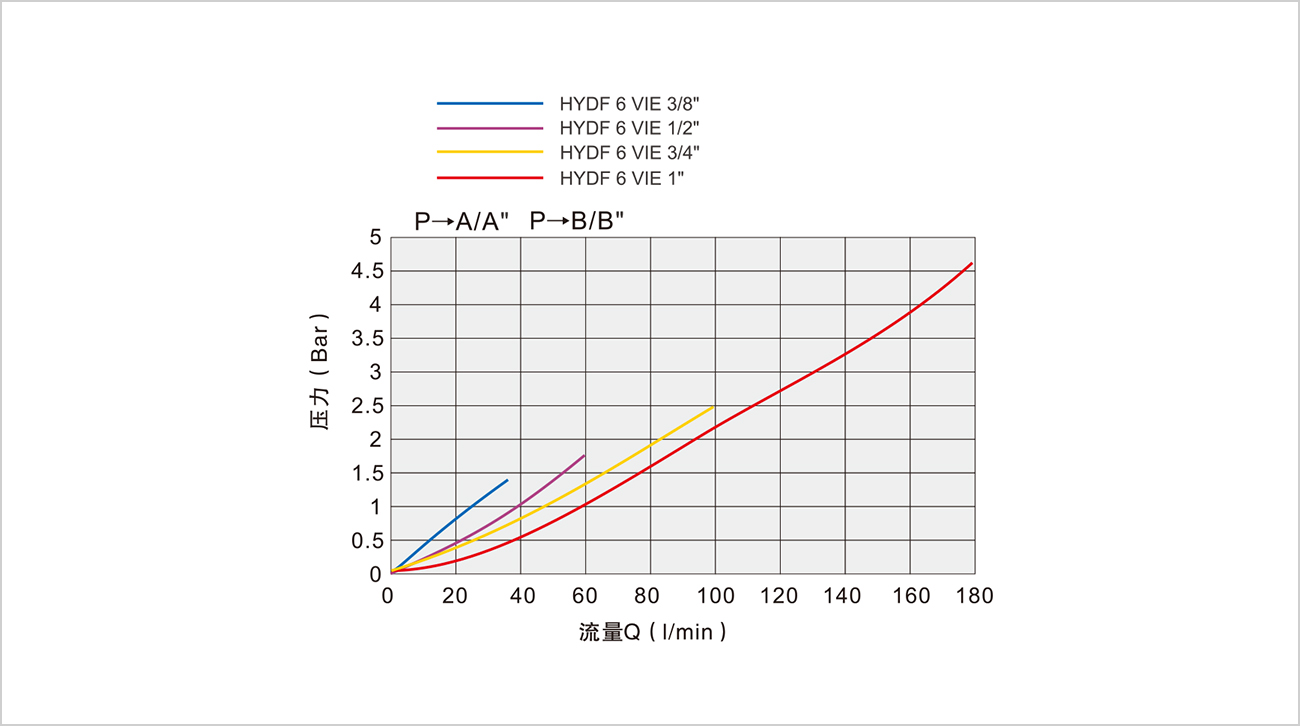

  • 壓降曲線

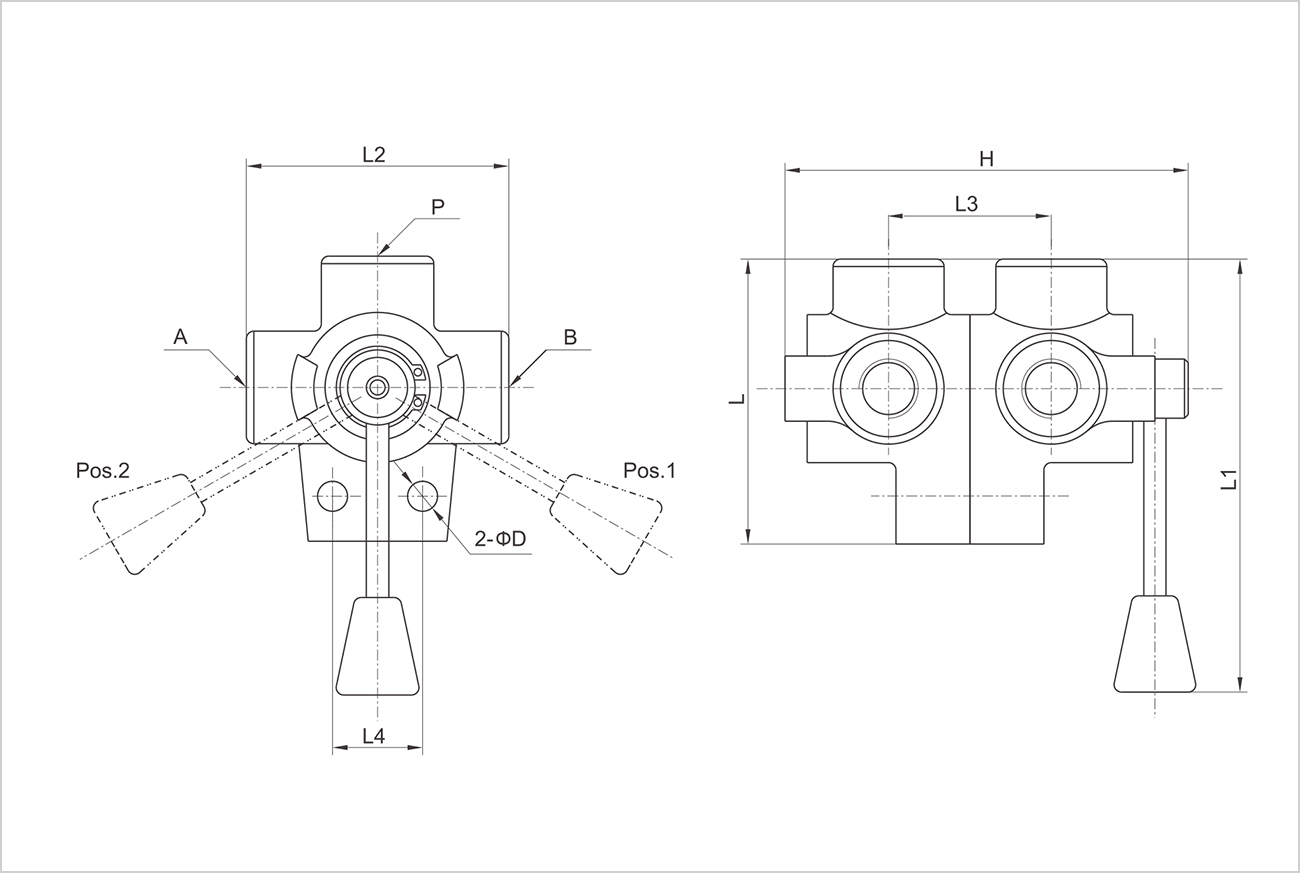

  • 外形尺寸

    • 規(guī)格

    3/8”

    1/2”

    3/4”

    1”

    最大流量（L/min）

    35

    60

    100

    180

    最高壓力（Bar）

    250



    型號

    A/B/P

    L

    L1

    L2

    L3

    L4

    D

    H

    HYDF 6VIE3/8”

    G 3/8”

    76

    140

    68

    45

    26

    8.5

    117

    HYDF 6VIE 1/2”

    G 1/2”

    87

    145

    80

    51

    32

    8.5

    125

    HYDF 6VIE 3/4”

    G 3/4”

    103

    150

    94

    55

    32

    11

    140

    HYDF 6VIE 1”

    G 1”

    105

    152

    98

    60

    32

    11

    155
