法蘭式雙泵高低流量卸荷閥（機座閥體6通徑、10通徑和16通徑）

使用和操作方法：
當壓力達到設定值，此閥能用于雙工位泵的電路，釋放高流量泵的過多油液到油箱。從這一刻起，在執行元件上，和低流量泵一起高壓運作時節能。理論上是直接法蘭安裝在電磁閥上。

應用：
固定液壓閥到壓力流，連接BP到高流量泵，連接AP到低流量泵，連接T口到油箱，連接M到最終壓力計。將法蘭固定在電磁閥上，連接到VABP和連接油口A和B到執行元件。
PDF樣本下載
  • 技術參數

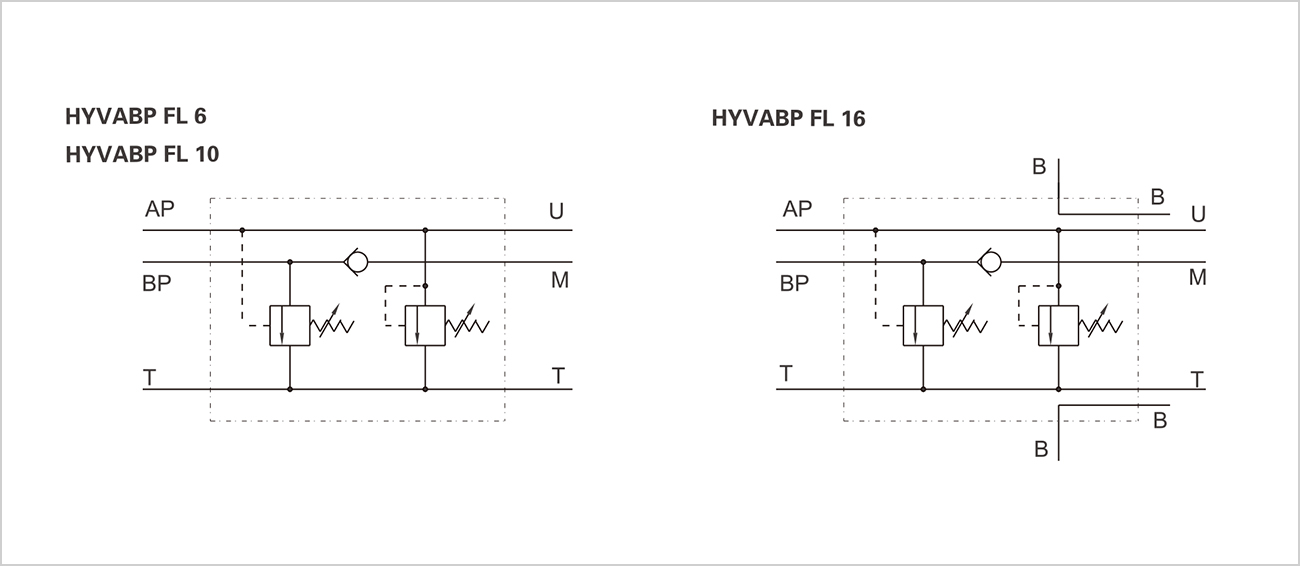

  • 機能符號

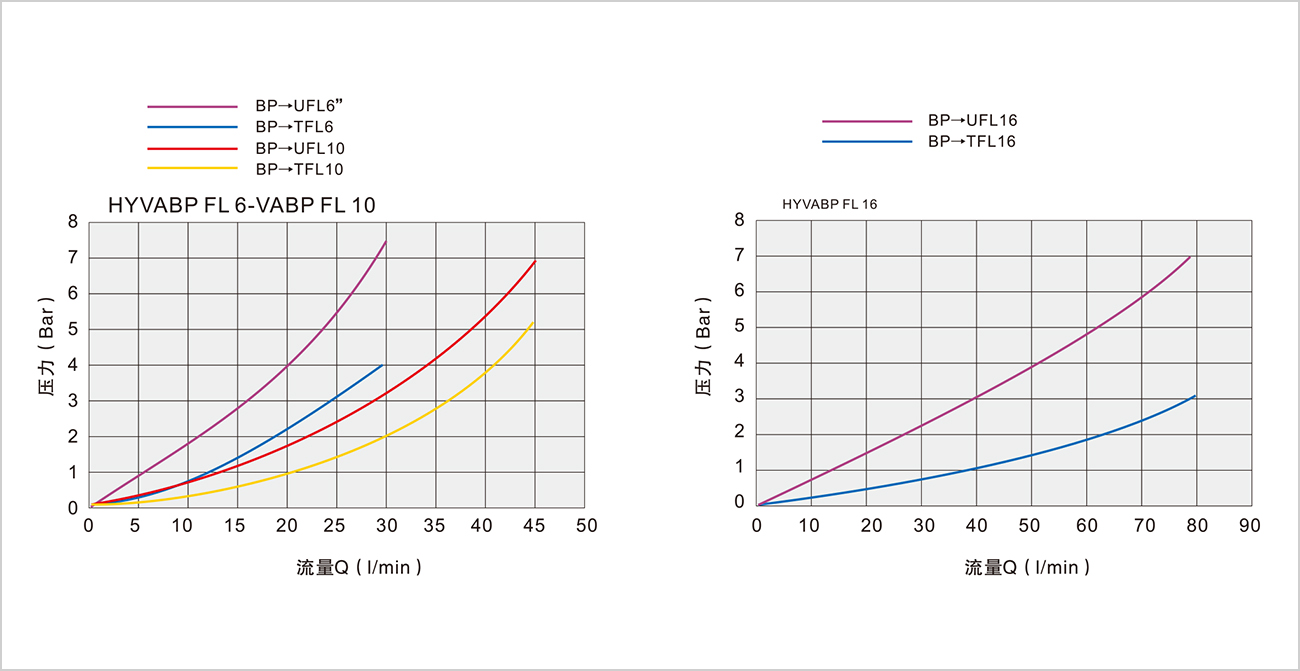

  • 壓降曲線

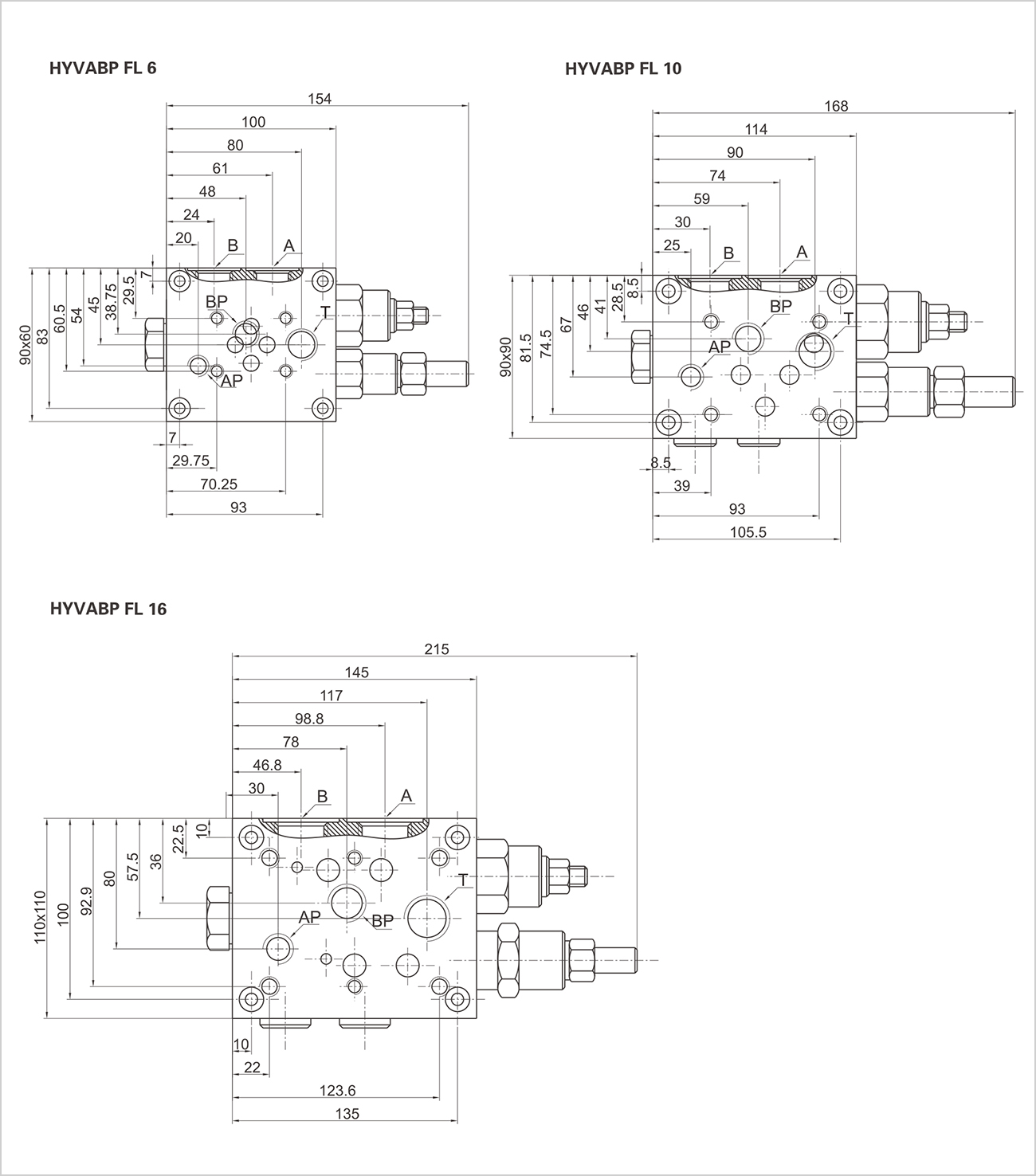

  • 外形尺寸

    • 規格

    FL6

    FL10

    FL16

    最大流量（L/min）

    AP

    15

    25

    35

    BP

    30

    45

    80

    T

    40

    65

    100

    最高壓力

    350

    標準

    AP

    20-80

    彈簧

    BP

    50-350



    型號

    A

    B

    T

    AP

    BP

    HYVABP FL 6

    G 1/2”

    G 1/2”

    G 1/2”

    G 1/4”

    G3/8”

    HYVABP FL 10

    G 3/4”

    G 3/4”

    G 3/4”

    G3/8”

    G 1/2”

    HYVABP FL 16

    G 1”

    G 1”

    G 1”

    G 1/2”

    G 3/4”
