雙泵高低流量卸荷閥
當壓力達到設定值，此閥能用于雙工位泵的電路，釋放高流量泵的過多油液到油箱。從這一刻起，在執(zhí)行元件上，和低流量泵一起高壓運作時節(jié)能。
應用：

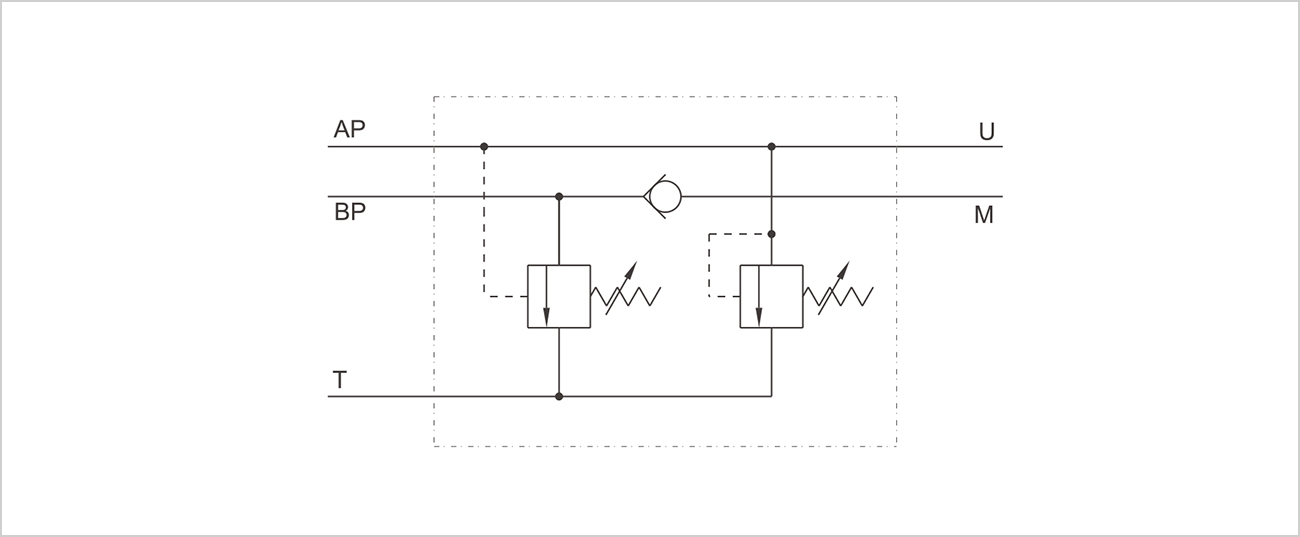

連接BP到高流量泵，連接AP到低流量泵，連接T到油箱，連接M到最終壓力計和U型表。
|
規(guī)格 |
3/8” |
1/2” |
3/4” |
|
|
最大流量（L/min） |
AP |
15 |
25 |
30 |
|
BP |
30 |
45 |
80 |
|
|
T |
40 |
65 |
100 |
|
|
最高壓力（Bar） |
350 |
|||
|
標準 |
AP |
20-80 |
||
|
彈簧 |
BP |
50-350 |
||
|

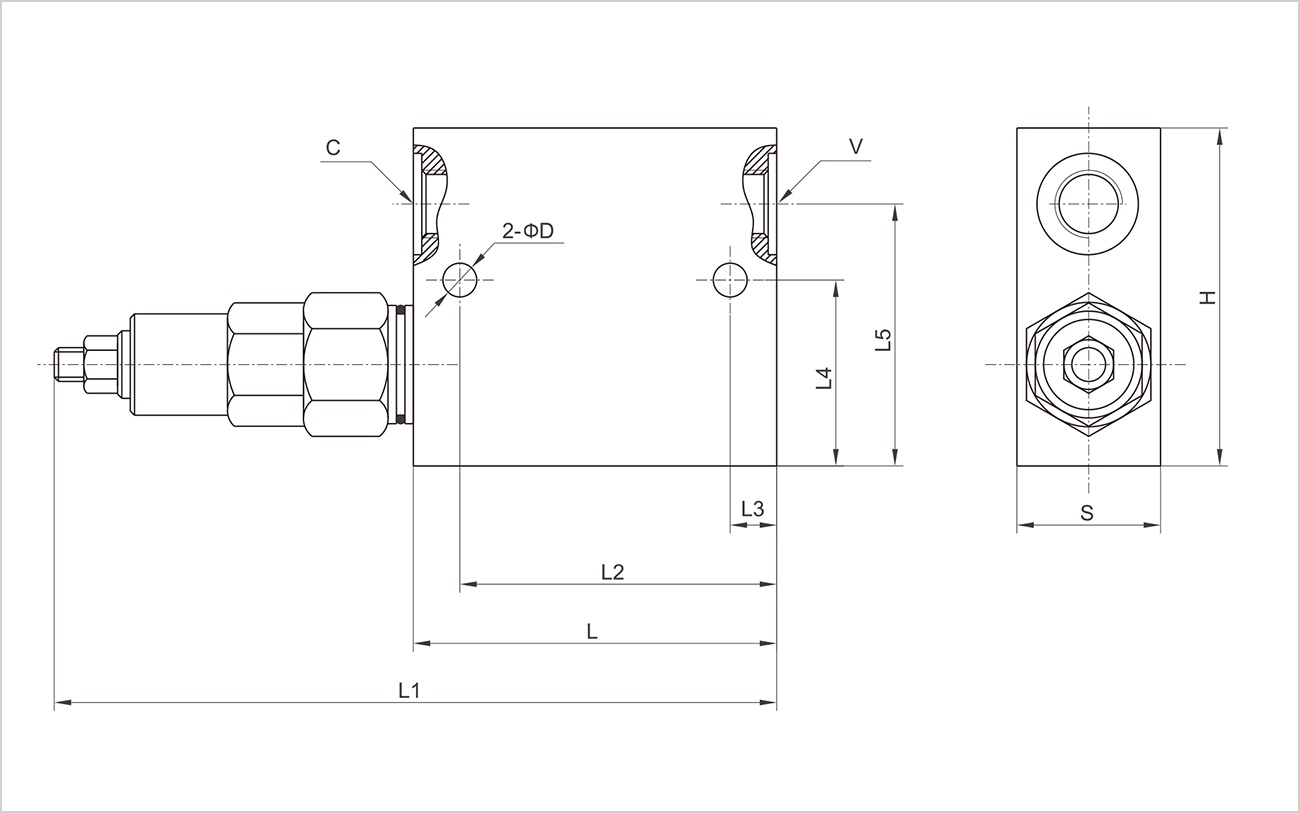

型號 |
AP |
BP |
U |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
D |
H |
H1 |
H2 |
S |
|
HYVABP 3/8” |
G 1/4” |
G3/8” |
G 1/2” |
100 |
142 |
155 |
50 |
30 |
20 |
13 |
31 |
8.5 |
80 |
73.5 |
8.5 |
30 |
|
HYVABP 1/2” |
G3/8” |
G 1/2” |
G 3/4” |
105 |
147 |
160 |
51 |
51 |
87 |
15 |
32.5 |
8.5 |
90 |
82 |
17 |
35 |
|
HYVABP 3/4” |
G 1/2” |
G 3/4” |
G 1” |
140 |
187 |
212 |
87.5 |
42.5 |
20 |
20 |
5 |
8.5 |
100 |
92 |
27 |
40 |
