直動順序閥
順序閥用于按順序進給2個油缸，當初級電路功能已完成壓力設置時，提供流體到次級電路，自由回流。非常適用于，當壓力增加時，二次制動器的低壓線路。
應用:
按圖示安裝說明，使用2個執行機構。

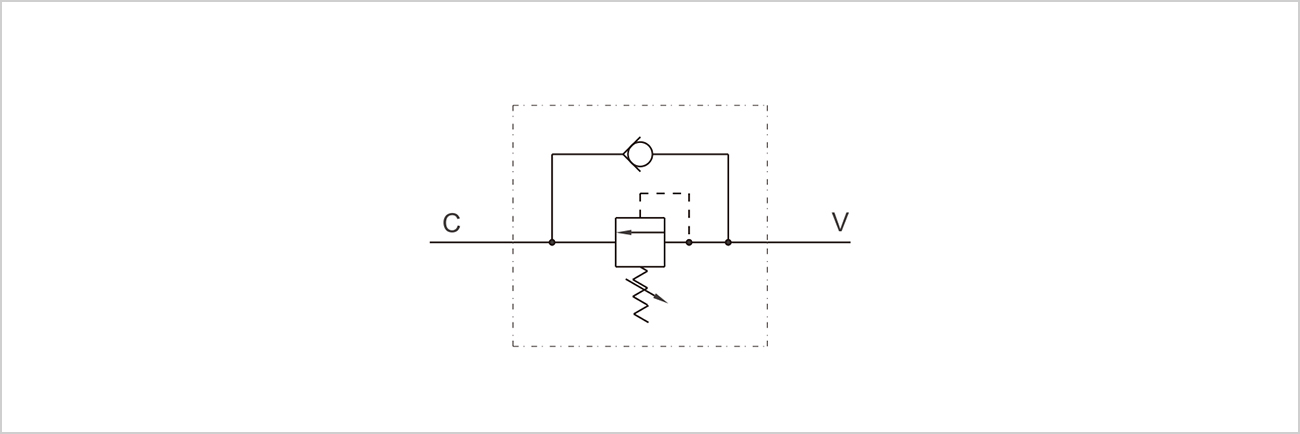

按不同用途，安裝時需注意，流量可自由從C到V,但當閥達到設定壓力時，流量會從V到C
|
規格 |
3/8” |
1/2” |
3/4” |
|
最大流量（L/min） |
35 |
70 |
110 |
|
最高壓力（Bar） |
35 |
70 |
110 |
|
彈簧 HYVS2C 3/8” HYVS2C1/2”
|
設定范圍（Bar) |
10-50* |
20-100 |
10-180 Standard |
50-250 |
80-300 |
|

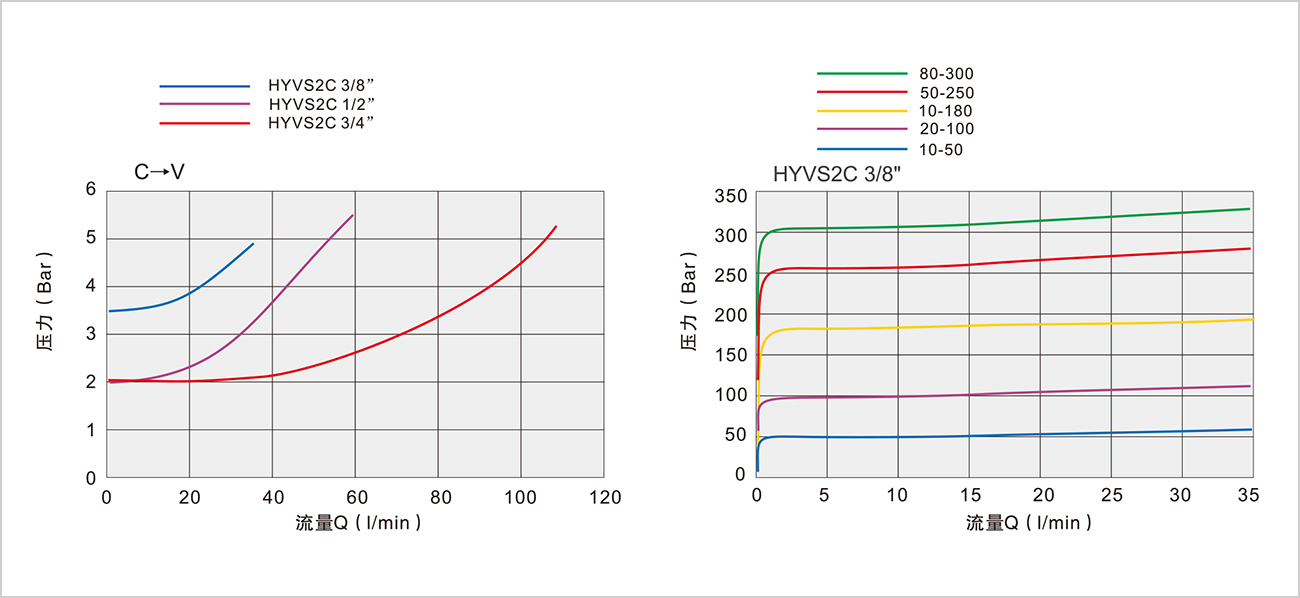

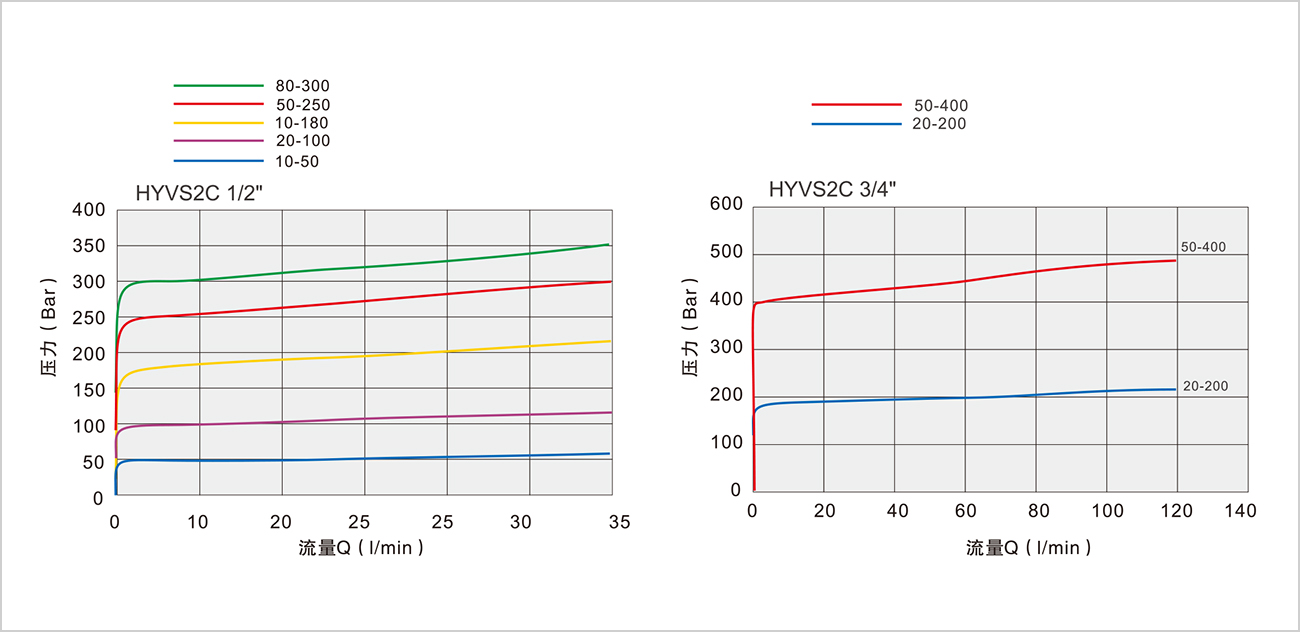

壓升 （Bar/turn)Q=4L/min |
7 |
12 |
30 |
45 |
50 |
|
|
標準設定（Bar） |
30 |
75 |
90 |
130 |
150 |
|
|
彈簧 HYVS2C 3/4”
|
設定范圍（Bar) |
20-200 |
50-400 Standard |
|||
|
壓升 （Bar/turn)Q=4L/min |
40 |
80 |
||||
|
標準設定（Bar） |
160 |
180 |
||||
|

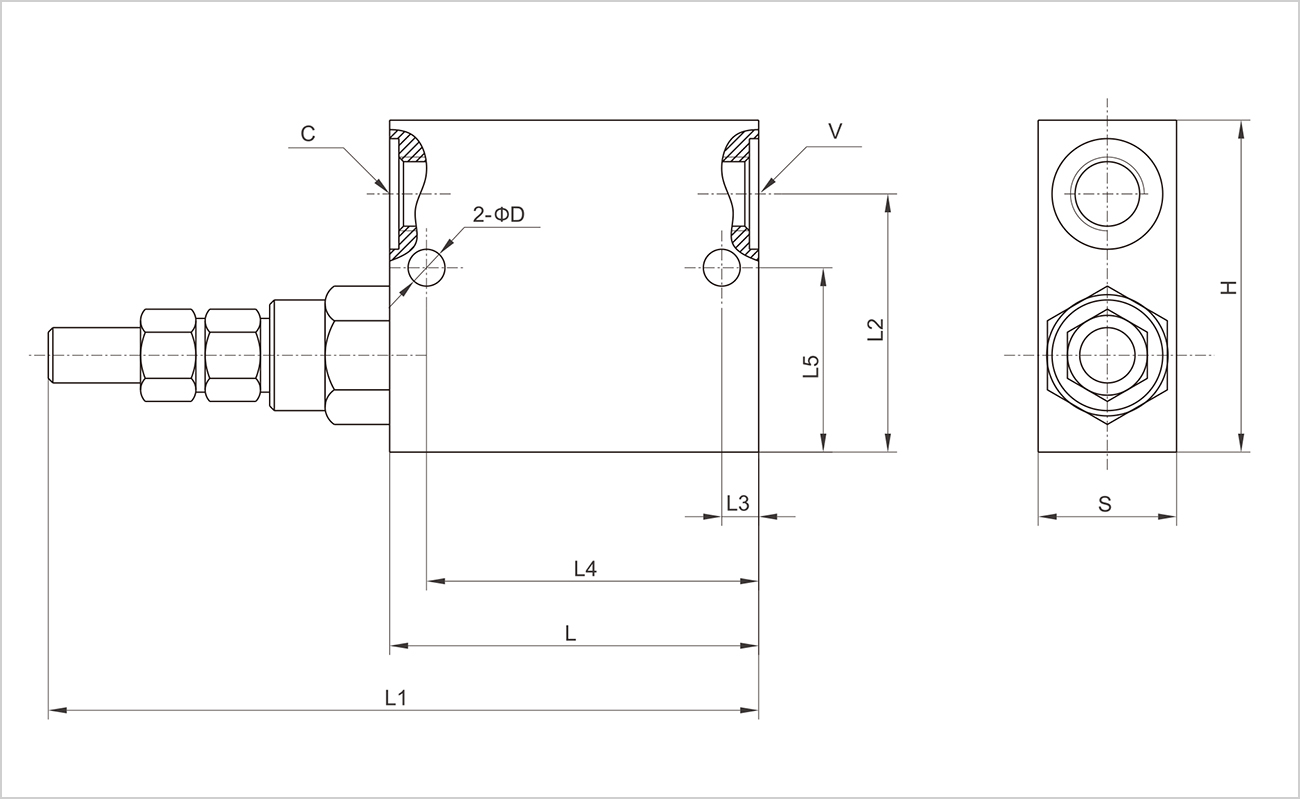

型號 |
V/C |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
D |
H |
S |
|
HYVS2C 3/8” |
G3/8” |
74 |
146 |
56 |
8 |
63 |
39 |
8.5 |
70 |
30 |
|
HYVS2C 1/2” |
G 1/2” |
80 |
152 |
55 |
8 |
63 |
37 |
8.5 |
70 |
30 |
|
HYVS2C 3/4” |
G 3/4” |
100 |
164 |
80 |
10 |
90 |
50 |
8.5 |
100 |
40 |
