抗氣沖雙向交叉溢流閥

使用和操作方法：
此閥用于阻斷壓力，使得一個液壓馬達的兩個油口壓力達到某個設定值：當它達到壓力設定值，此閥打開，允許壓力卸載進T口。此溢流閥提供快速和準確的過載保護，可預防氣沖現象的發生，避免油箱里的油回流到單向閥。建議將單向閥安裝在油箱出口處。

應用：
連接M1和M2到馬達，連接P1和P2到壓力流。連接T口到油箱。為了避免出現壓降，確保使用規范，強烈建議安裝到執行元件上。
PDF樣本下載
  • 技術參數

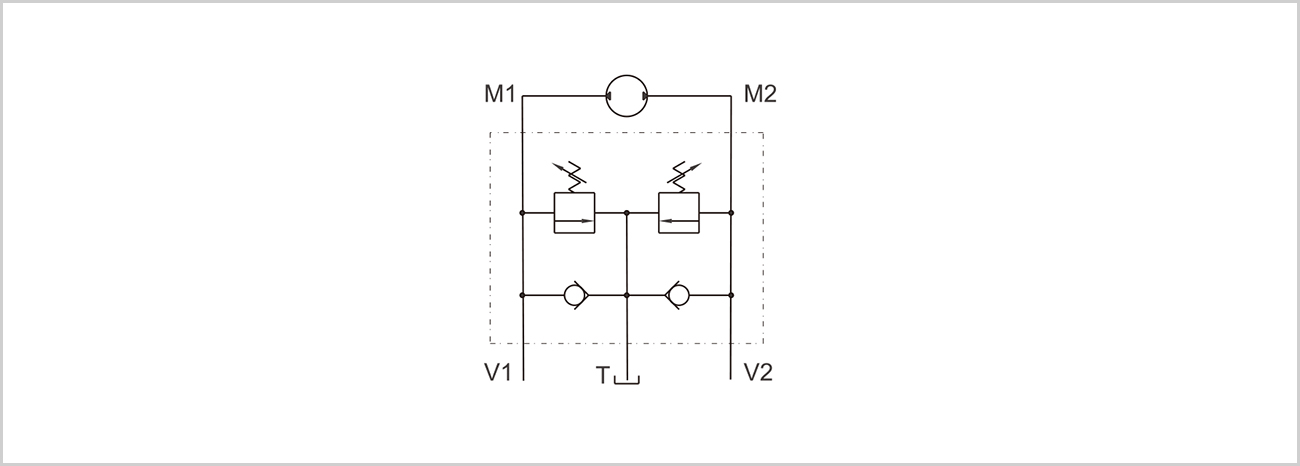

  • 機能符號

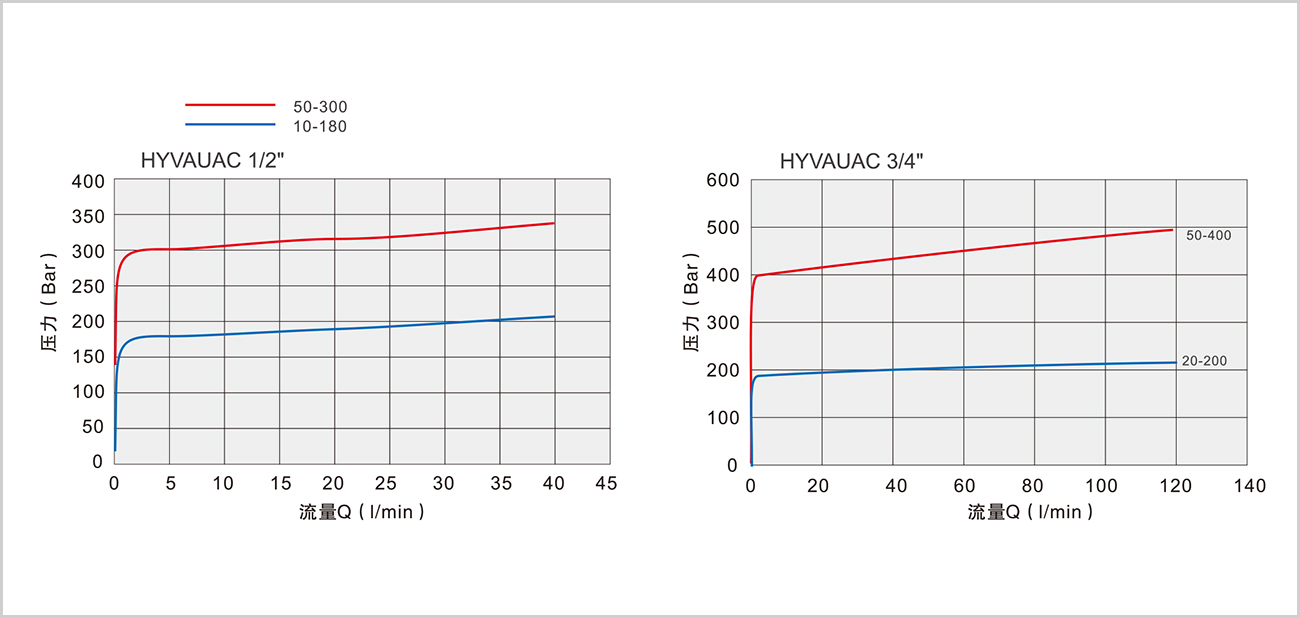

  • 壓降曲線

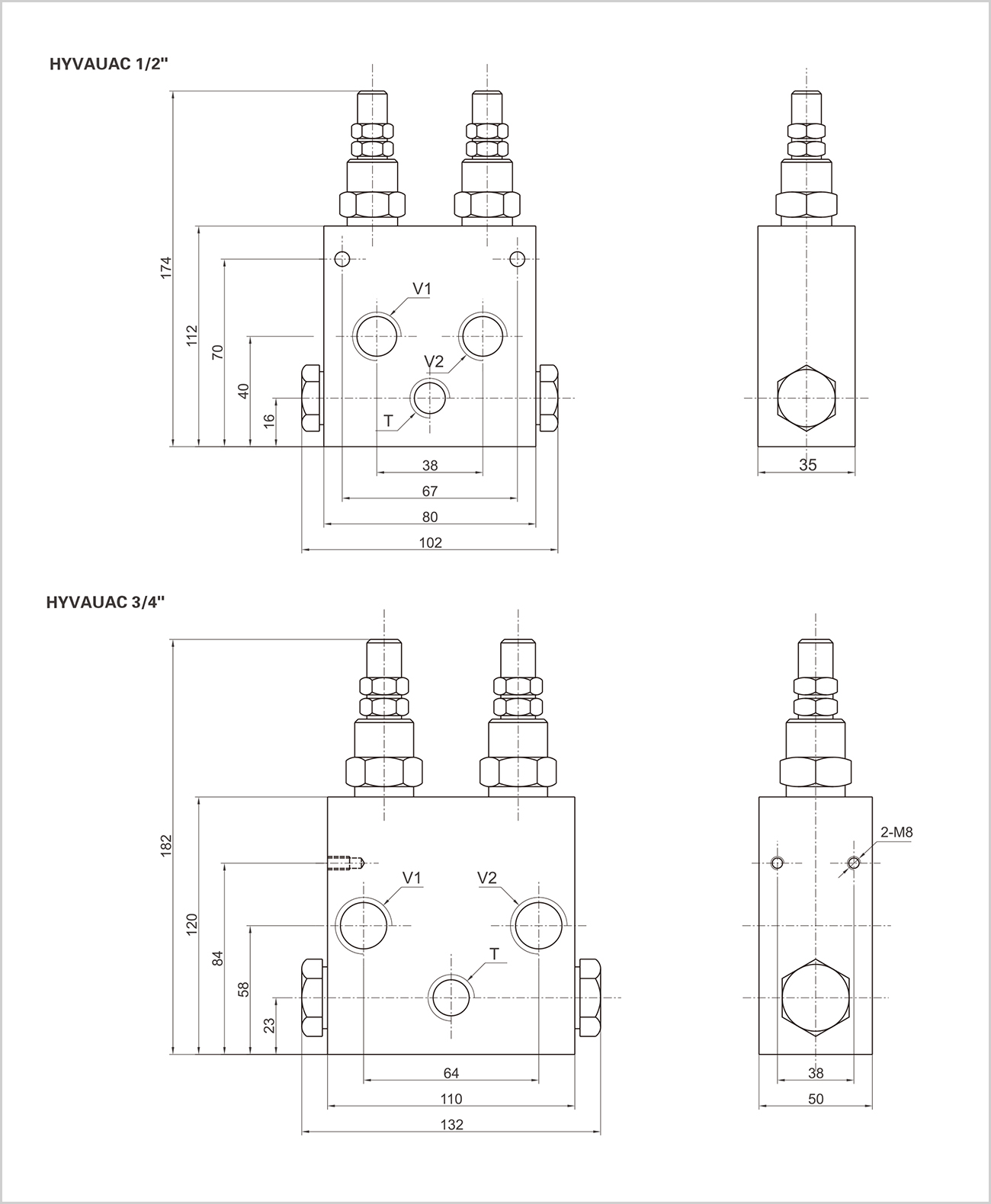

  • 外形尺寸

    • 規格

    1/2”

    3/4”

    最大流量（L/min）

    70

    110


    彈簧

    HYVAUAC1/2”

    設定范圍（Bar)

    壓升

    （Bar/turn)Q=4L/min

    30

    50

    標準設定（Bar）

    90

    150

    彈簧

    HYVAUAC3/4”

    設定范圍（Bar)

    20-200

    50-400STANDARD

    壓升

    （Bar/turn)Q=4L/min

    40

    80

    標準設定（Bar）

    160

    180



    型號

    V1/V2

    T

    HYVAUAC1/2”

    G1/2”

    G3/8”

    HYVAUAC 3/4”

    G3/4”

    G1/2”
