用于薩姆液壓公司馬達（AG-AR）的法蘭式雙向交叉溢流閥

使用和操作方法：
此法蘭式雙向交叉溢流閥由兩個帶交叉油箱的溢流閥組成，此閥用于阻斷壓力，使得一個執行元件或液壓馬達的兩個油口壓力達到某個設定值。理論上它能提供突然的壓力抖動的保護，也能調節一個液壓電路的兩個油口的不同壓力。直接法蘭理論上是為AG-AR型薩姆液壓公司馬達配置，安全性能最高，壓降很低，可固定安裝。

應用：
法蘭M1和M2直接連接到馬達，連接油口V1和V2到壓力流。
PDF樣本下載
  • 技術參數

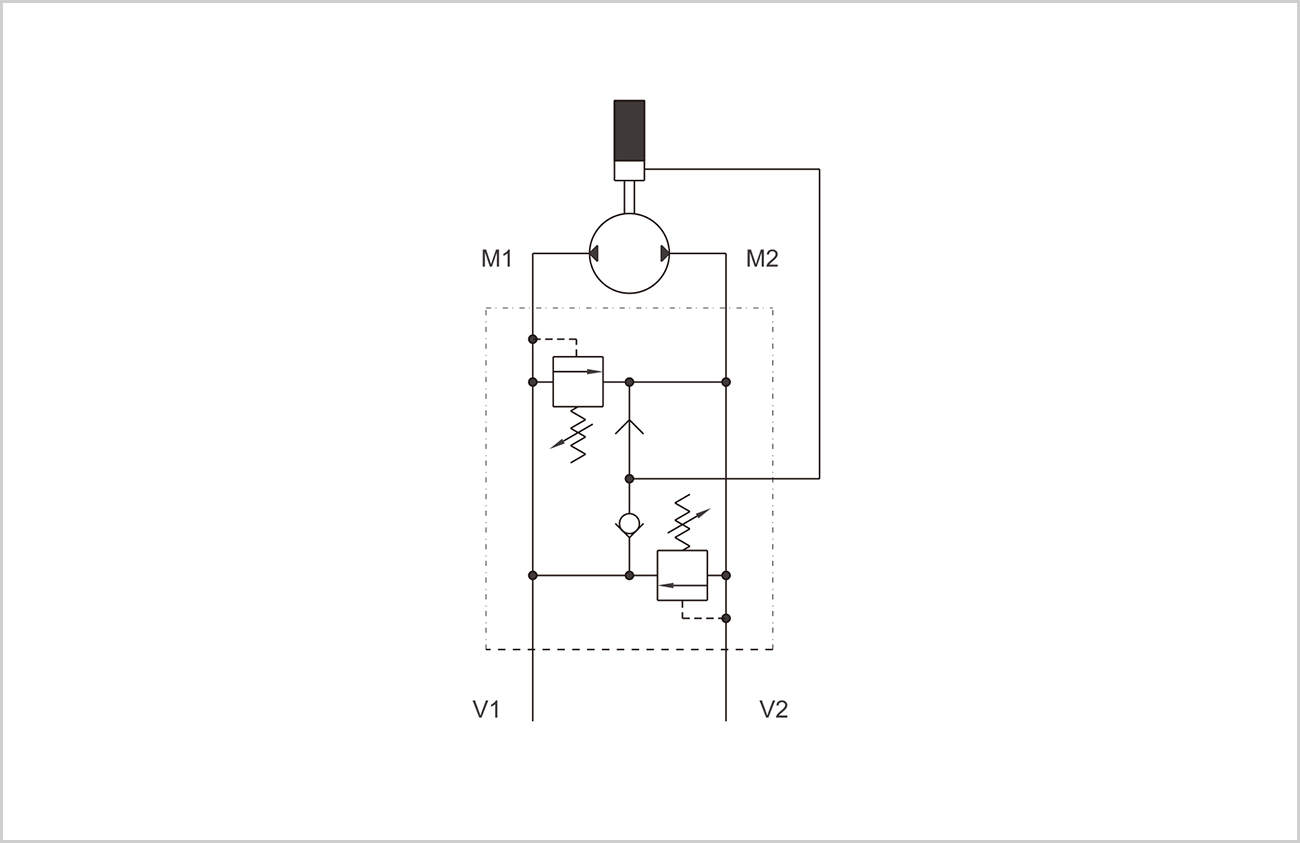

  • 機能符號

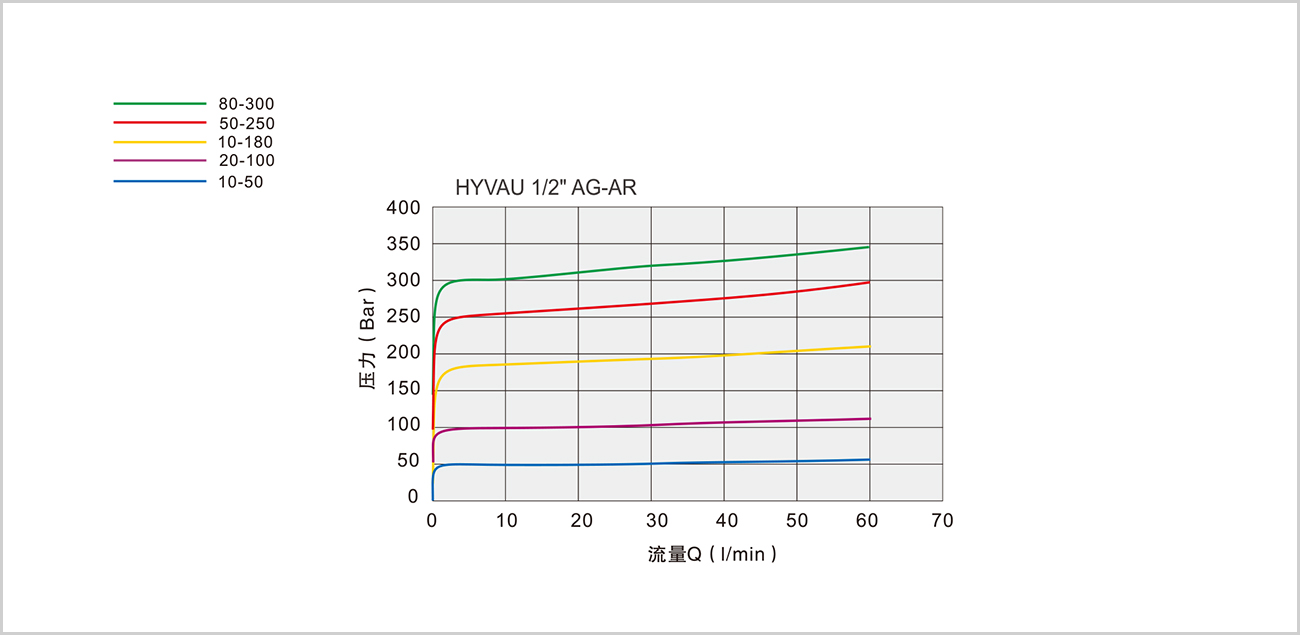

  • 壓降曲線

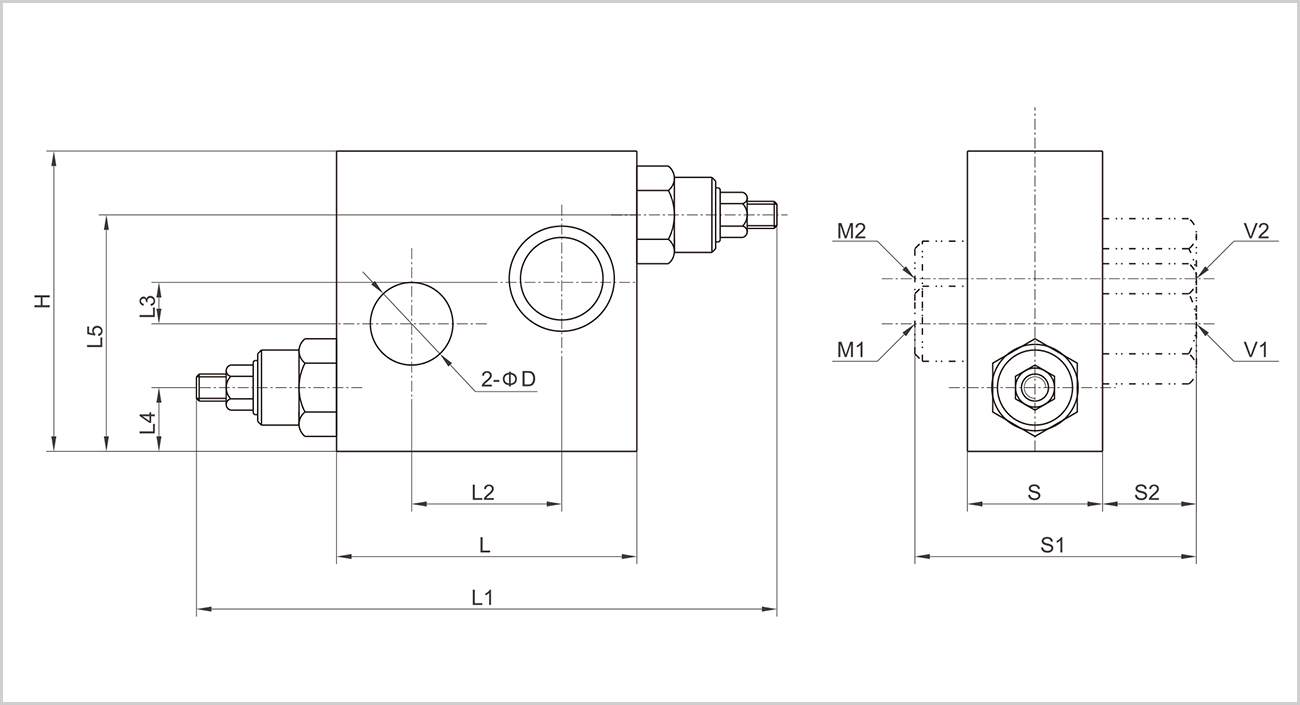

  • 外形尺寸

    • 規格

    1/2”AG-AR

    最大流量（L/min）

    60


    彈簧

    設定范圍（Bar)

    10-50*

    20-100

    10-180 Standard

    50-250

    80-300

    壓升

    （Bar/turn)Q=4L/min

    7

    12

    30

    45

    50

    標準設定（Bar）

    30

    75

    90

    130

    150

    ★ 設定范圍小于70Bar Q=12L/min



    型號

    V1/V2

    L

    L1

    L2

    L3

    L4

    L5

    D

    H

    S

    S1

    S2

    HYVAU 1/2”AG-AR

    G1/2”

    80

    140

    40

    8

    16.75

    63.25

    21.5

    80

    35

    72

    25
