雙向交叉溢流閥

使用和操作方法:
此雙向交叉溢流閥2由兩個帶交叉油箱的溢流閥組成,此閥用于阻斷一個執行元件或液壓馬達的兩個油口壓力至某個設定值。理論上它能提供突然的壓力抖動的保護,也能調節一個液壓電路的兩個油口的不同壓力。此六個油口(兩個方向進和四個方向出可互換)可保證為兩個油缸僅使用一個閥。

應用:
連接V1和V2到壓力流或者某個執行元件(液壓馬達)。余下的油口V1和V2的連接方式與前者相反。為了避免出現壓降,強烈建議安裝到執行元件上。
PDF樣本下載
  • 技術參數

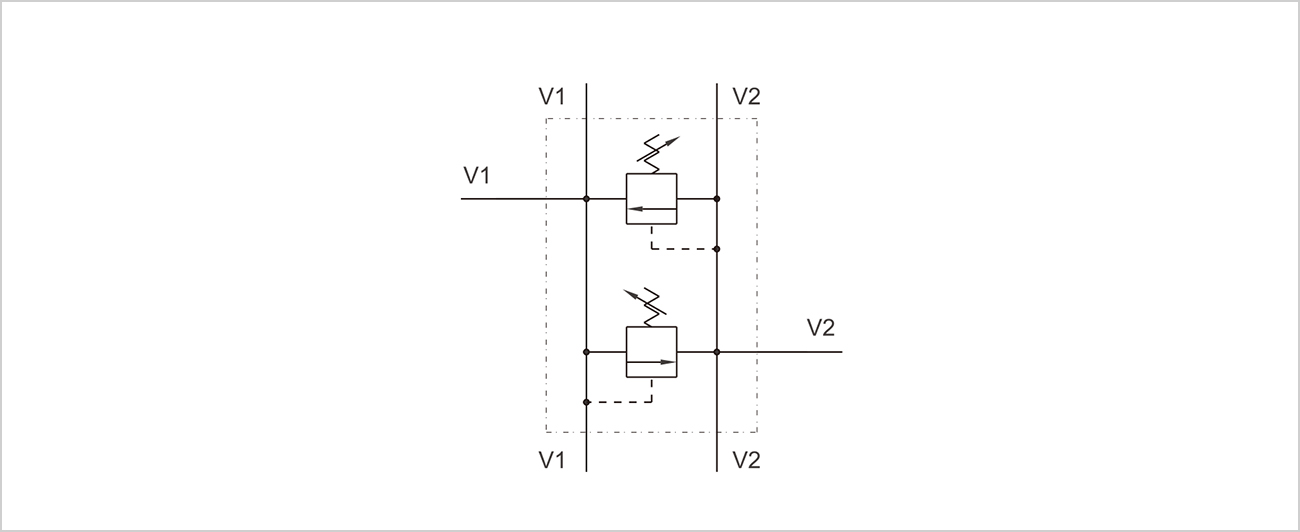

  • 機能符號

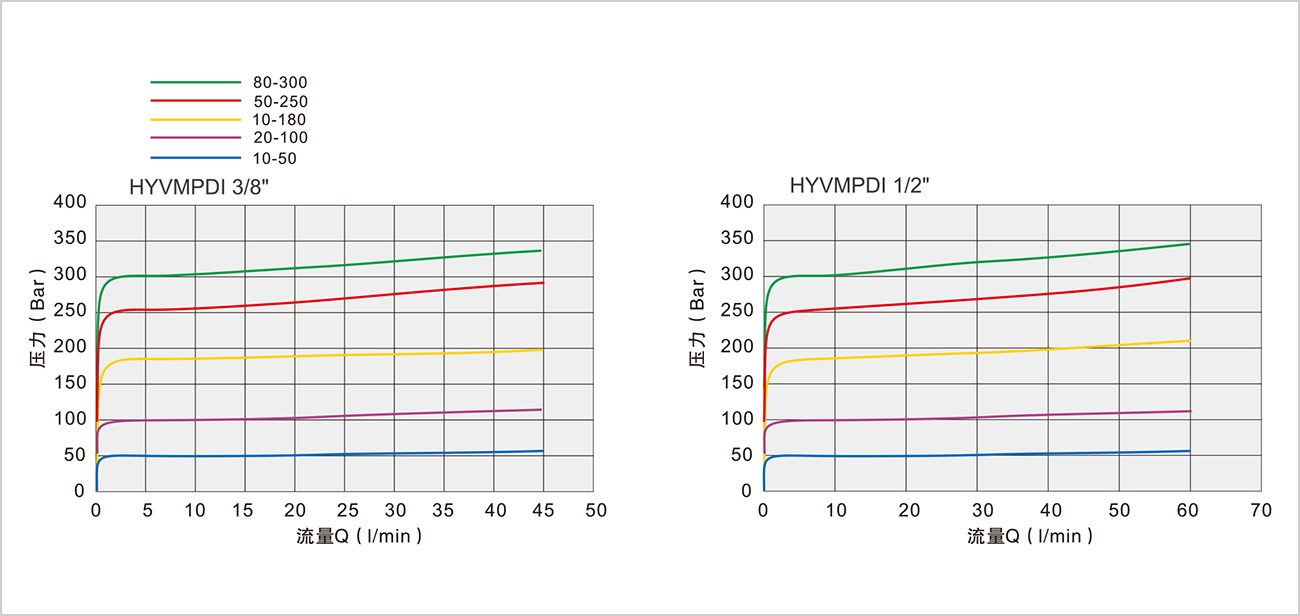

  • 壓降曲線

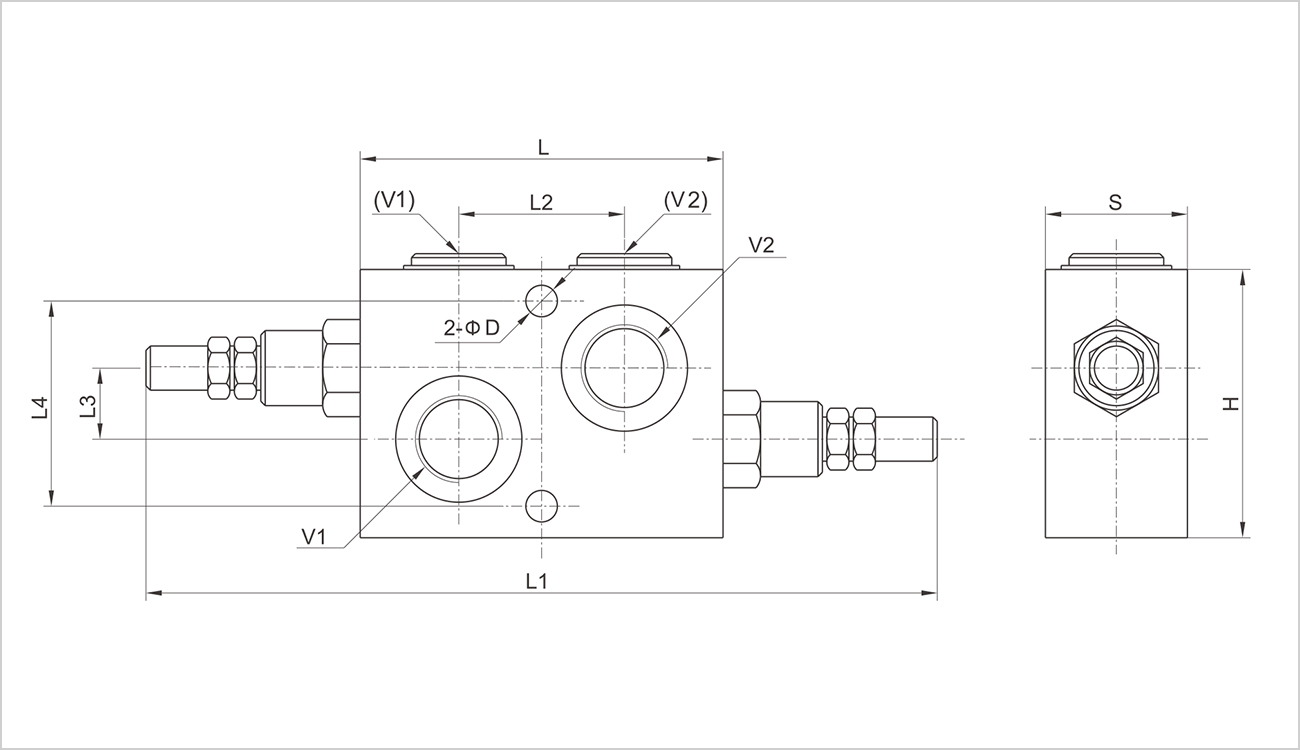

  • 外形尺寸
  • 規格

    3/8”

    1/2”

    最大流量(L/min)

    45

    70


    彈簧

    設定范圍(Bar)

    10-50*

    20-100

    10-180 Standard

    50-250

    80-300

    壓升

    (Bar/turn)Q=4L/min

    7

    12

    30

    45

    50

    標準設定(Bar)

    30

    75

    90

    130

    150

    ★ 設定范圍小于70Bar Q=12L/min



    型號

    V1/V2

    L

    L1

    L2

    L3

    L4

    D

    H

    S

    HYVMPDI 3/8”

    G3/8”

    90

    215

    42

    18

    50

    8.5

    66

    35

    HYVMPDI 1/2”

    G1/2”

    90

    215

    42

    18

    50

    8.5

    66

    35
