雙向交叉溢流閥

用法：
該雙向交叉溢流閥由兩個交叉的溢流閥組成，用于阻斷一個執行元件或保證液壓馬達的兩個油口壓力至某個設定值。理論上它能對壓力脈動提供保護，也能調節液壓回路兩個回路的不同壓力。
PDF樣本下載
  • 技術參數

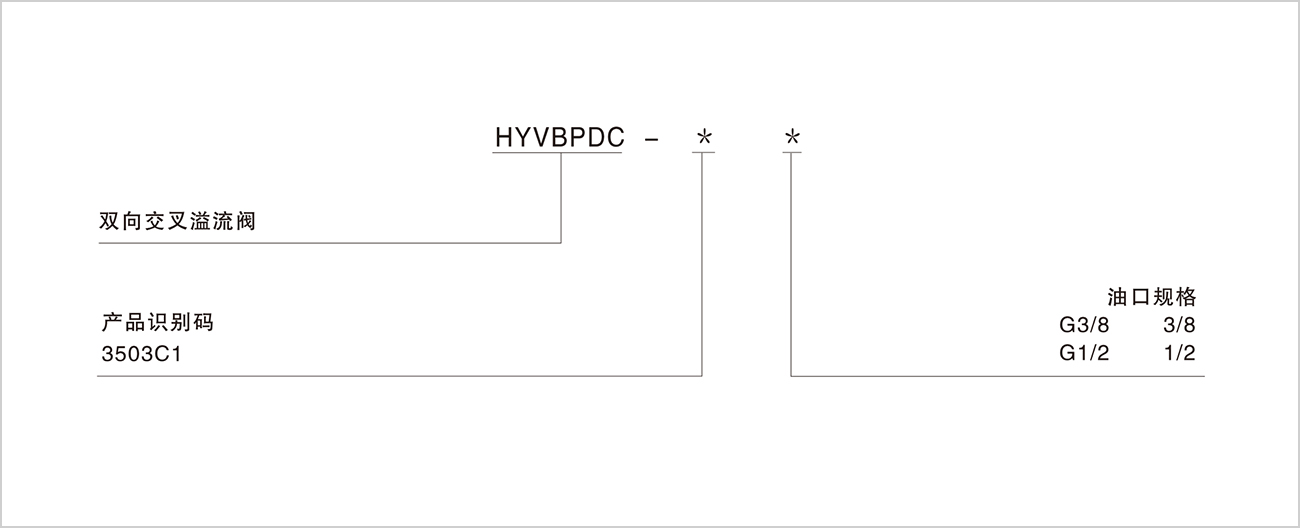

  • 型號說明

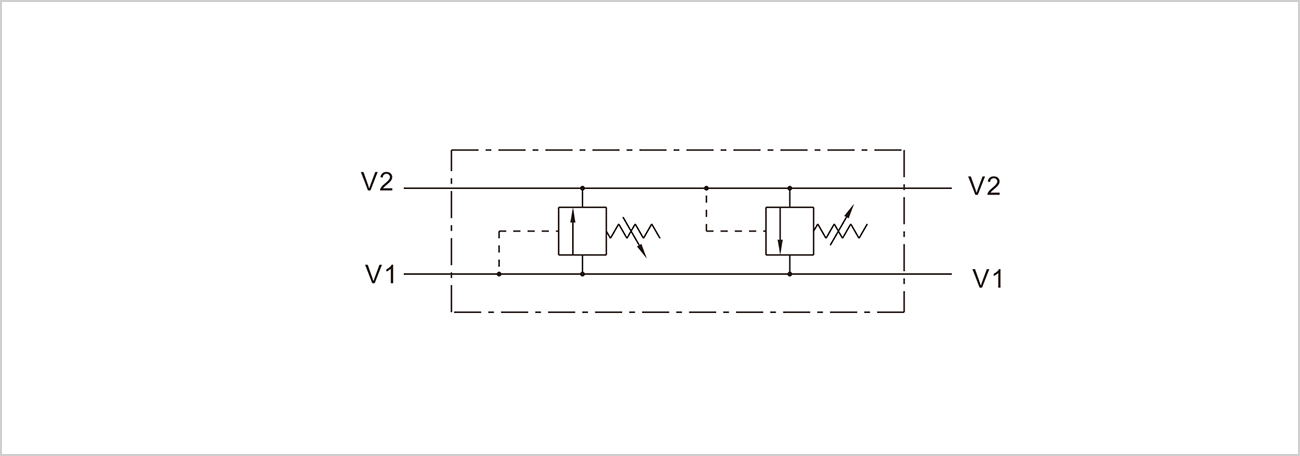

  • 機能符號

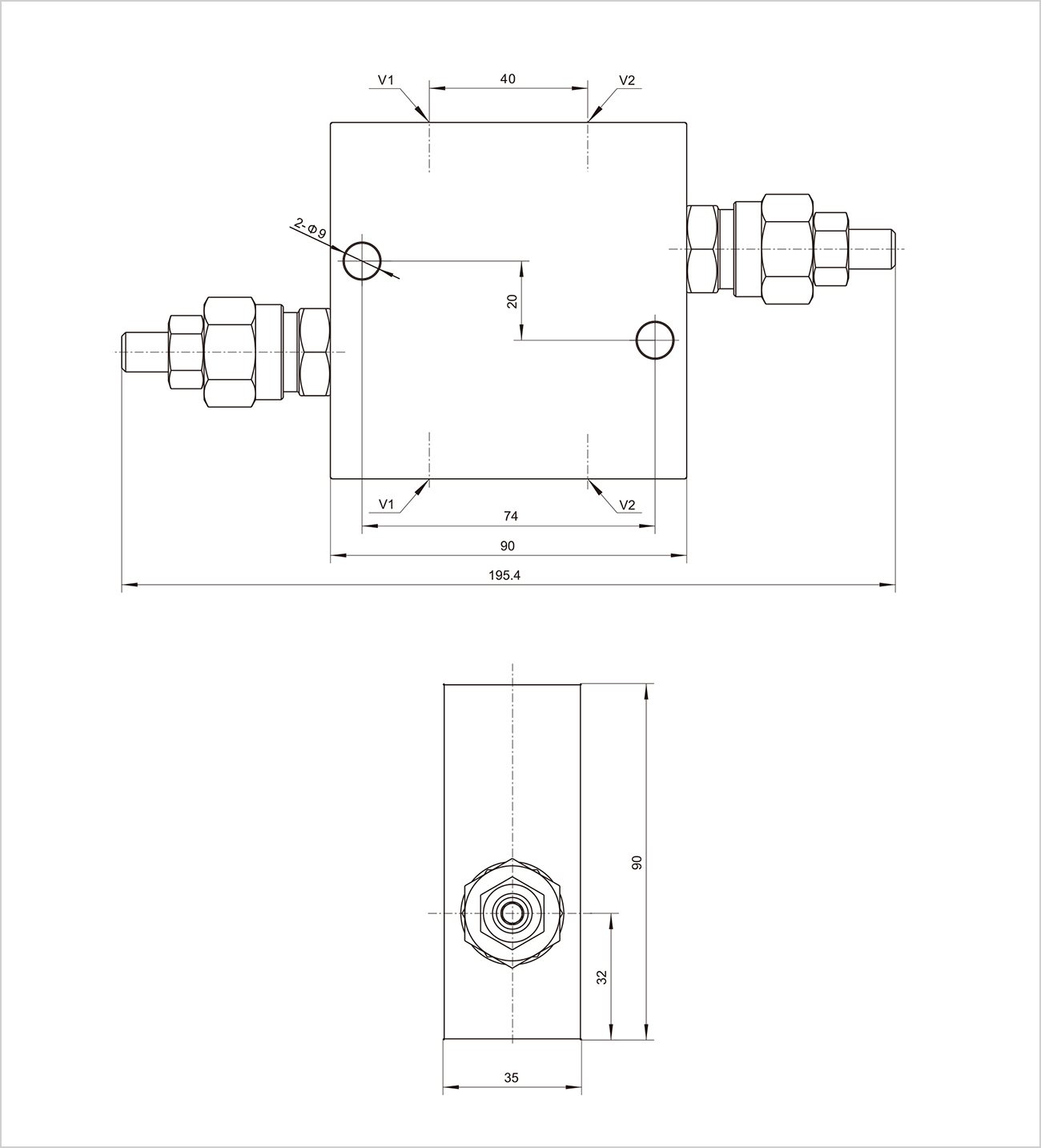

  • 外形尺寸

    • 型號

    HYVBDC-3501C1X

    規格

    3/8

    1/2

    最高工作壓力（MPa)

    300

    300

    最大流量（L/min)

    45

    70

    安裝位置

    任意

    工作介質

    礦物質液壓油；磷酸酯液壓油

    貯藏溫度（℃）

    -20~80

    使用環境溫度（℃）

    -10~60

    彈簧

    設定范圍（Bar)

    20-100

    100-180

    50-250

    100-300

    壓升

    （Bar/turn)Q=4L/min

    12

    30

    45

    50

    標準設定（Bar）

    75

    90

    130

    150

    污染度

    油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。


    使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司



    型號

    V1

    V2

    HYVBDC-3503C1 3/8

    G3/8

    G3/8

    HYVBDC-3503C1 1/2

    G1/2

    G1/2
