雙向交叉溢流閥

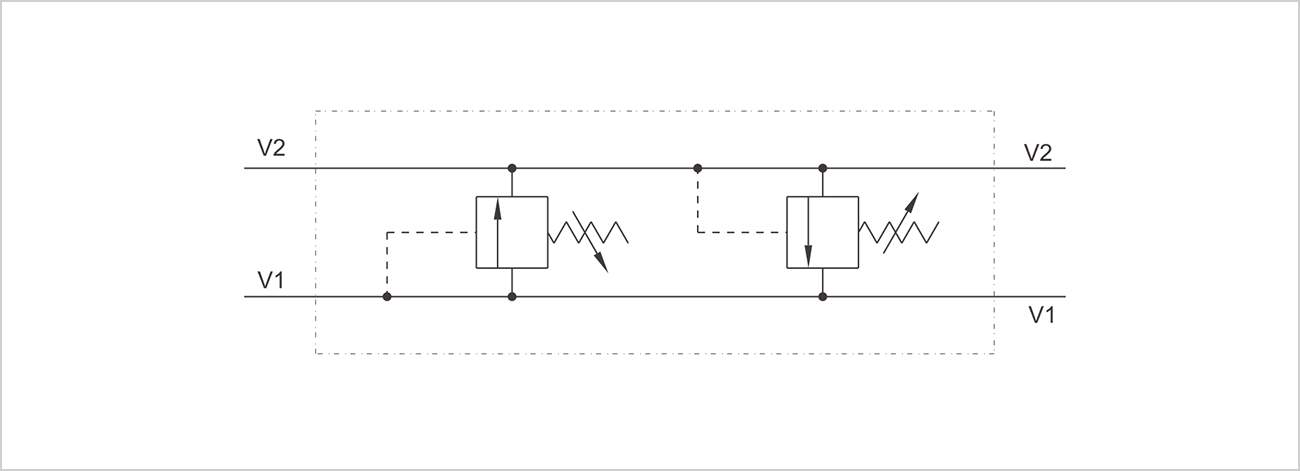

此雙向交叉溢流閥由兩個帶交叉油箱的溢流閥組成，此閥用于阻斷一個執行元件或液壓馬達的兩個油口壓力至某個設定值。理論上它能提供突然的壓力抖動的保護，也能調節一個液壓電路的兩個油口的不同壓力。
應用：
連接V1和V2到壓力流或者某個執行元件（液壓馬達）。余下的油口V1和V2的連接方式與前者相反。為了避免出現壓降，強烈建議安裝到執行元件上。
|
規格 |
1/4” |
3/8” |
1/2” |
3/4” |
|
最大流量（L/min） |
30 |
45 |
70 |
110 |
|
彈簧 |
設定范圍（Bar) |
10-50* |
20-100 |
10-180 Standard |
50-250 |
80-300 |
|
壓升 （Bar/turn)Q=4L/min |
7 |
12 |
30 |
45 |
50 |
|
|
標準設定（Bar） |
30 |
75 |
90 |
130 |
150 |
★ 設定范圍小于70Bar Q=12L/min
|

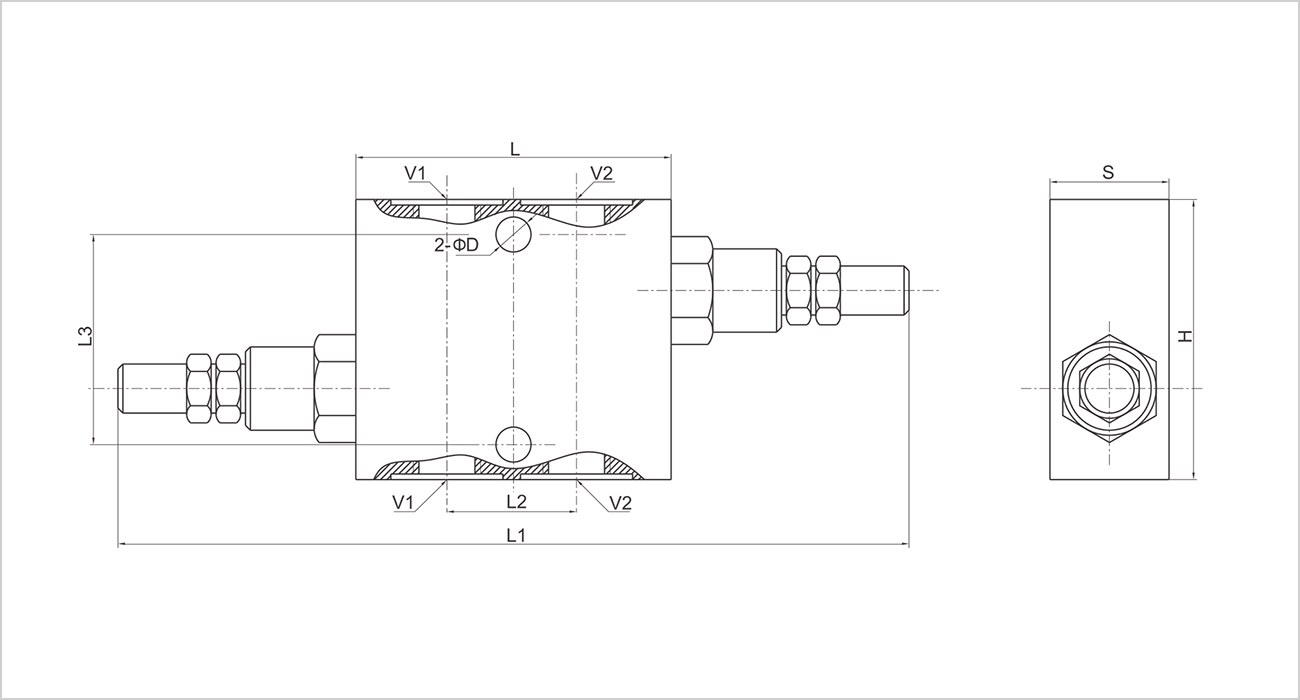

型號 |
V1/V2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
D |
H |
S |
|
HYVAU1/4” |
G1/4” |
60 |
186 |
26 |
54 |
6.5 |
53.5 |
6.5 |
70 |
30 |
|
HYVAU3/8” |
G3/8” |
80 |
206 |
33 |
54 |
/ |
/ |
8.5 |
70 |
30 |
|
HYVAU1/2” |
G1/2” |
80 |
206 |
38 |
54 |
/ |
/ |
8.5 |
70 |
30 |
|
HYVAU3/4” |
G3/4” |
95 |
221 |
44 |
54 |
/ |
/ |
8.5 |
80 |
35 |
