雙向溢流閥

使用和操作方法：
此雙向溢流閥由兩個溢流閥組成，提供帶一個油箱的兩條線性液壓電路的過載保護?？商峁﹥煞N不同的壓力設定調節范圍。

應用：
連接P口和P1口到壓力流；連接余下的P1和P口到兩條電路，由電路控制，但連接方式與前者相反。連接T口到油箱。
PDF樣本下載
  • 技術參數

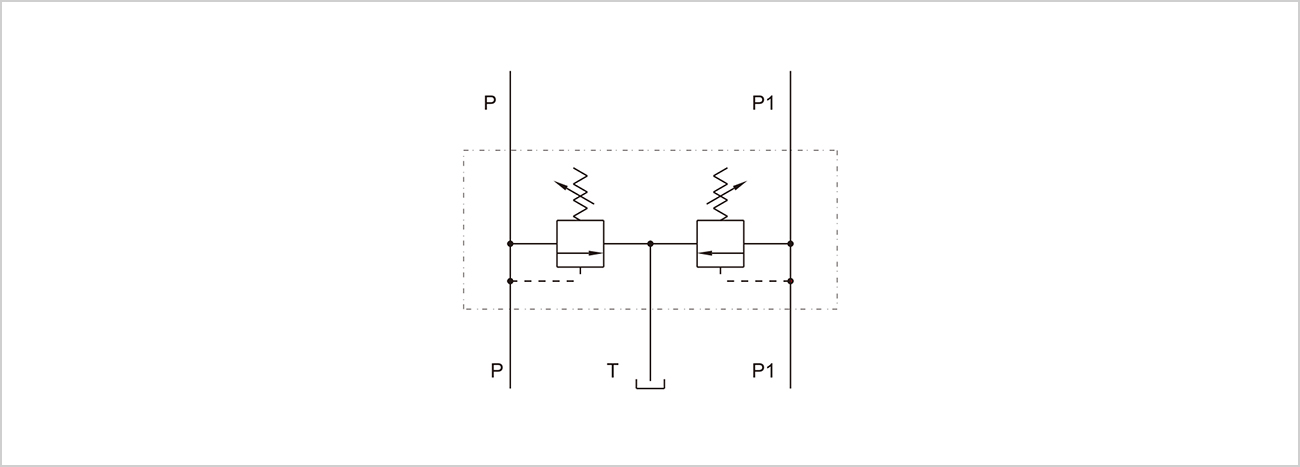

  • 機能符號

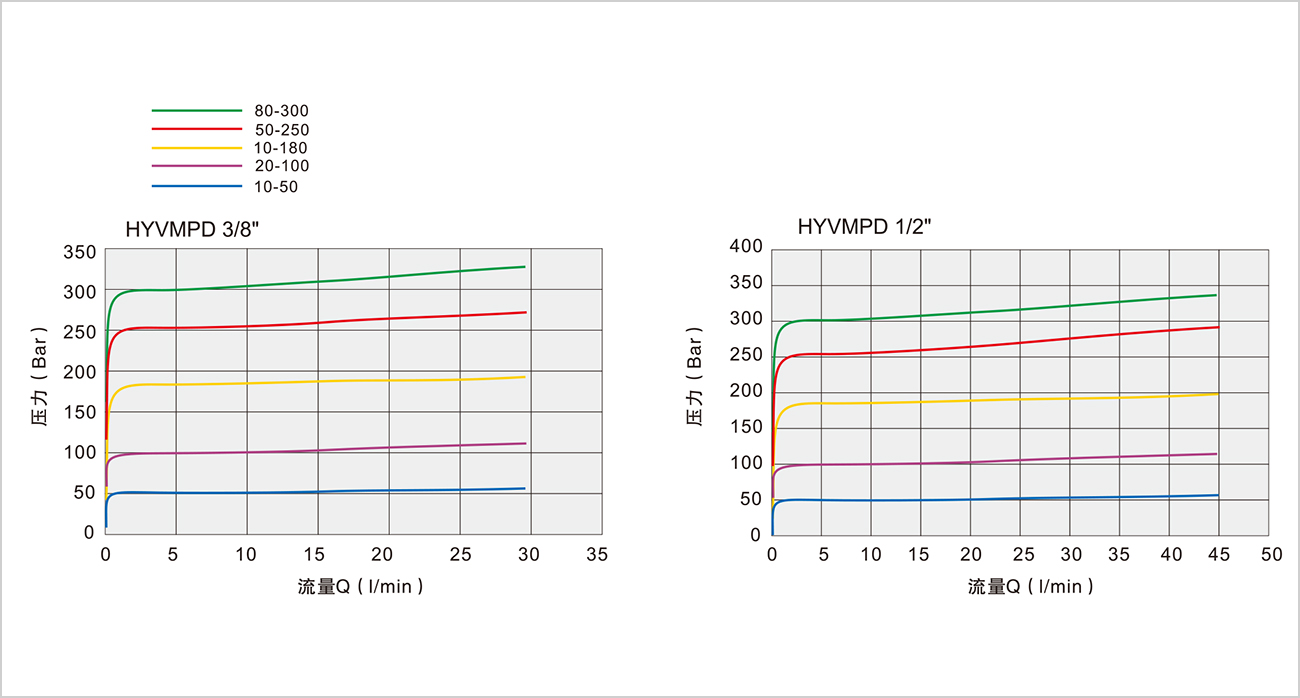

  • 壓降曲線

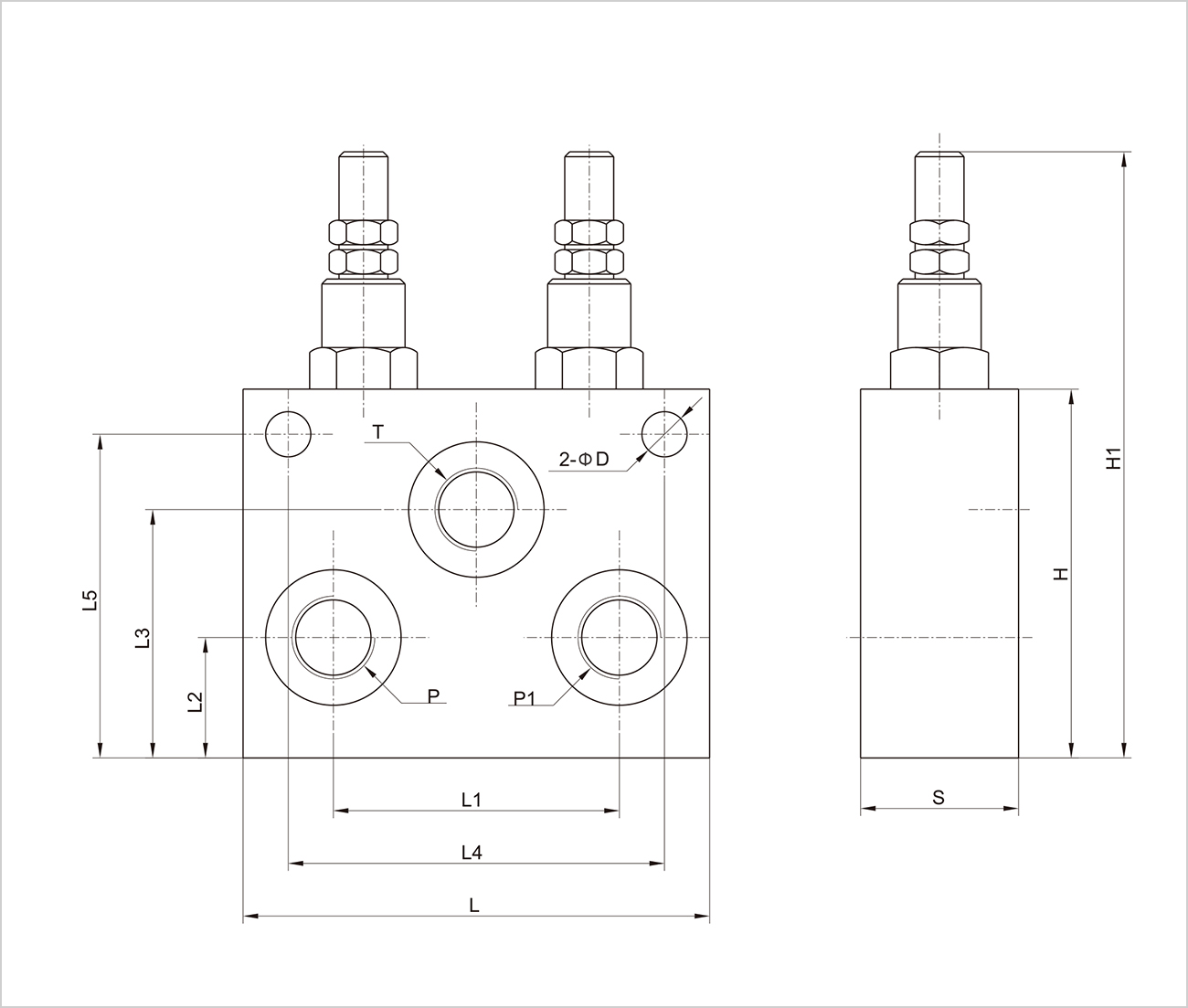

  • 外形尺寸

    • 規格

    3/8”

    1/2”

    最大流量（L/min）

    45

    70


    彈簧

    設定范圍（Bar)

    10-50*

    20-100

    10-180 Standard

    50-250

    80-300

    壓升

    （Bar/turn)Q=4L/min

    7

    12

    30

    45

    50

    標準設定（Bar）

    30

    75

    90

    130

    150

    ★ 設定范圍小于70Bar Q=12L/min



    型號

    P/T

    L

    L1

    L2

    L3

    L4

    L5

    D

    H

    H1

    S

    HYVMPD3/8”

    G3/8”

    98

    62

    24

    46

    82

    62

    8.5

    70

    132

    30

    HYVMPD1/2”

    G1/2”

    98

    65

    24

    46

    82

    62

    8.5

    70

    132

    30
