溢流閥

使用和操作方法：
此溢流閥提供快速準確的過載保護：當它達到壓力設定值，此閥開啟解壓功能，為了使壓力不超過此設定值。

應用：
連接電路端口到壓力P,連接油箱端口到壓力T。端口P可互換。
PDF樣本下載
  • 技術參數(shù)
  • 機能符號

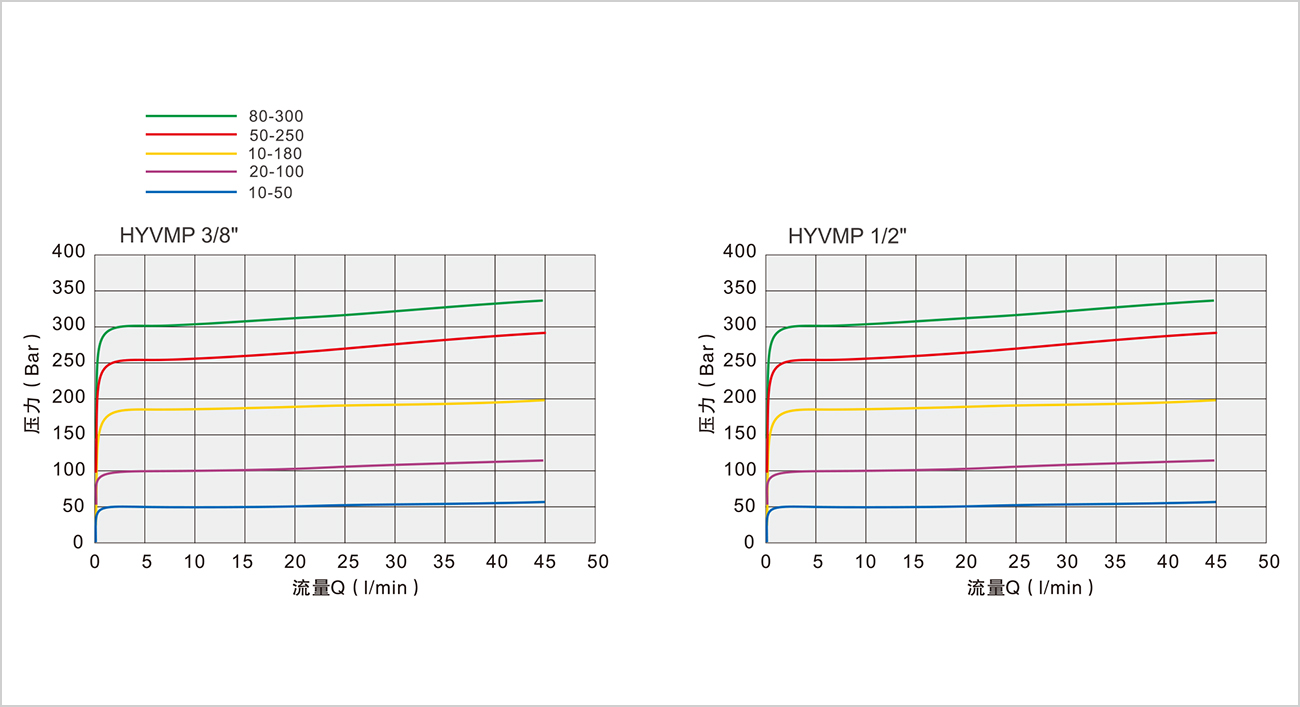

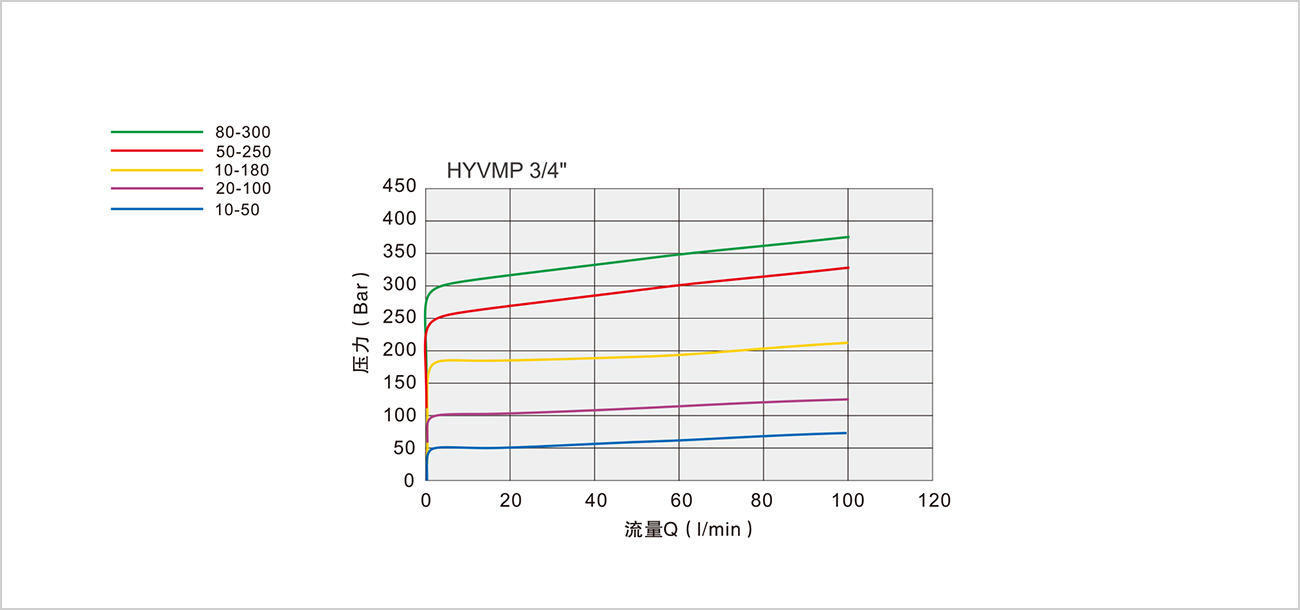

  • 壓降曲線

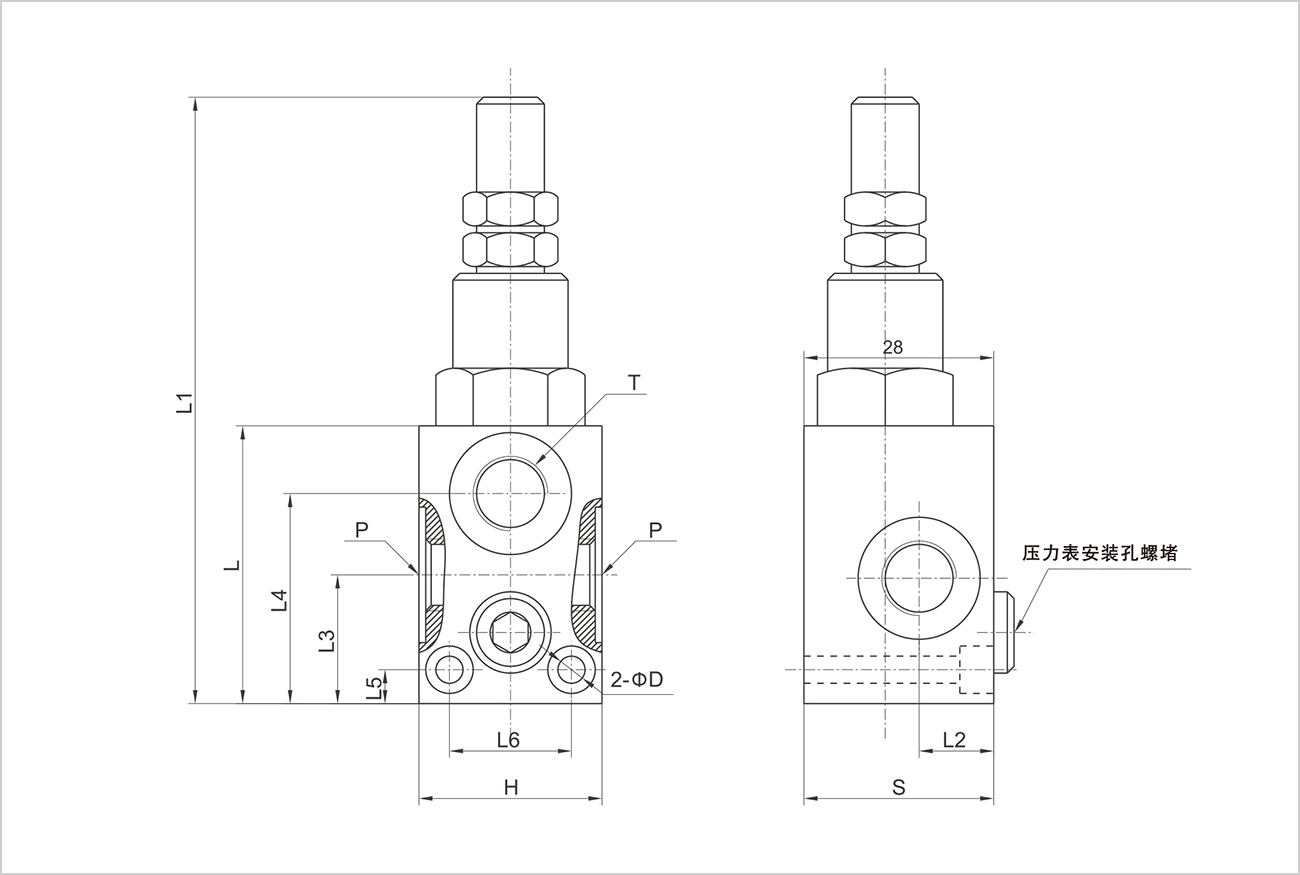

  • 外形尺寸

    • 規(guī)格

    3/8”

    1/2”

    3/4”

    最大流量（L/min）

    45

    70

    120


    彈簧

    設定范圍（Bar)

    10-50*

    20-100

    10-180 Standard

    50-250

    80-300

    壓升

    （Bar/turn)Q=4L/min

    7

    12

    30

    45

    50

    標準設定（Bar）

    30

    75

    90

    130

    150


    ★ 設定范圍小于70Bar Q=12L/min



    型號

    P/T

    L

    L1

    L2

    L3

    L4

    L5

    L6

    D

    H

    S

    HYVMP3/8”

    G3/8”

    72

    135

    15

    26

    49.5

    8.5

    26

    6.5

    40

    40

    HYVMP1/2”

    G1/2”

    77

    140

    17.5

    29.5

    54

    8.5

    30

    6.5

    45

    45

    HYVMP3/4”

    G3/4”

    92

    154

    17.5

    35

    68

    10

    32

    9

    50

    50
