IGP-3 系列內嚙合齒輪泵
PDF樣本下載
|

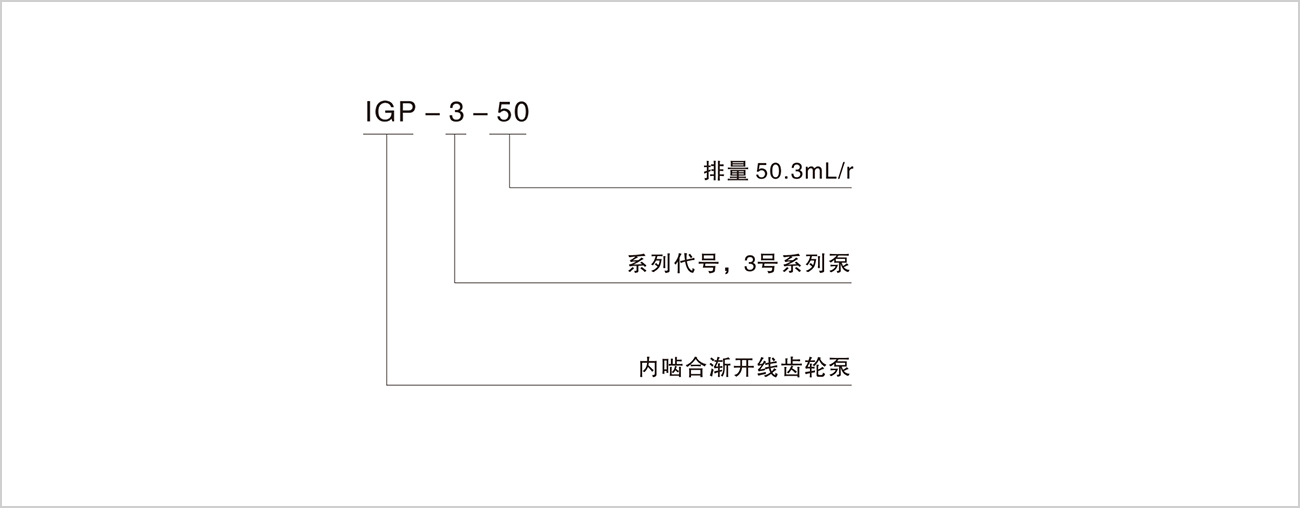

系列-型號 |
排量1）(mL/r) |
轉速2）(mL/r) |
連續工作壓力（MPa） |
nmax時的峰值壓力3）（MPa） |
|
min max |
||||
|
IGP-3-32 |
33.1 |
400 3000 |
31.5 |
33 |
|
IGP-3-40 |
41.0 |
400 2800 |
31.5 |
33 |
|
IGP-3-50 |
50.3 |
400 2500 |
25 |
28 |
|
IGP-3-64 |
64.9 |
400 2200 |
25 |
28 |
該參數系指礦物油粘度為20~40cSt及泵吸油口壓力為0.8bar（最低）和3bar（最高）時的技術參數。
表中所示參數系以mL/r為單位的排量列出的IPG泵系列-型號表。
注：
1）由于制造誤差，泵的實際排量可能比理論值低1.5%。
2）當轉速低于400r/min或在1500r/min至nmax之間時，請與我們接洽，以確定峰值壓力。
3）所謂允許峰值壓力是指在一分鐘工作周期的15%的時間內允許的壓力峰值。

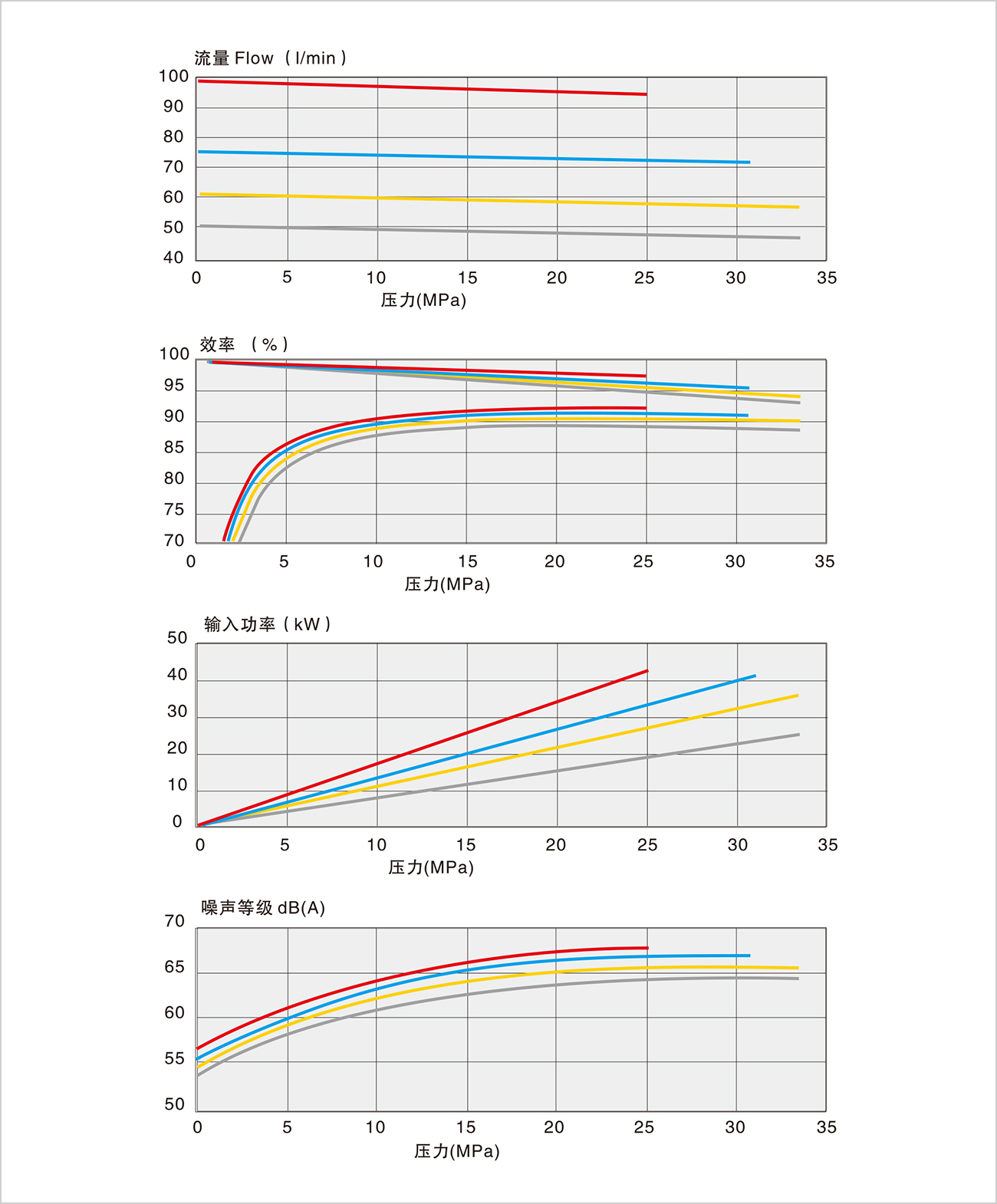

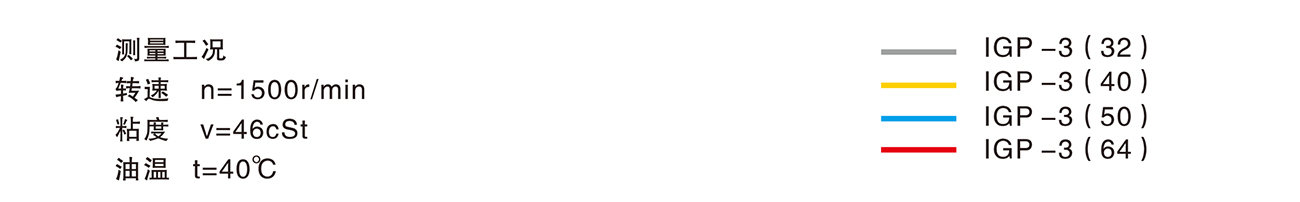

IGP-3 特性曲線
|

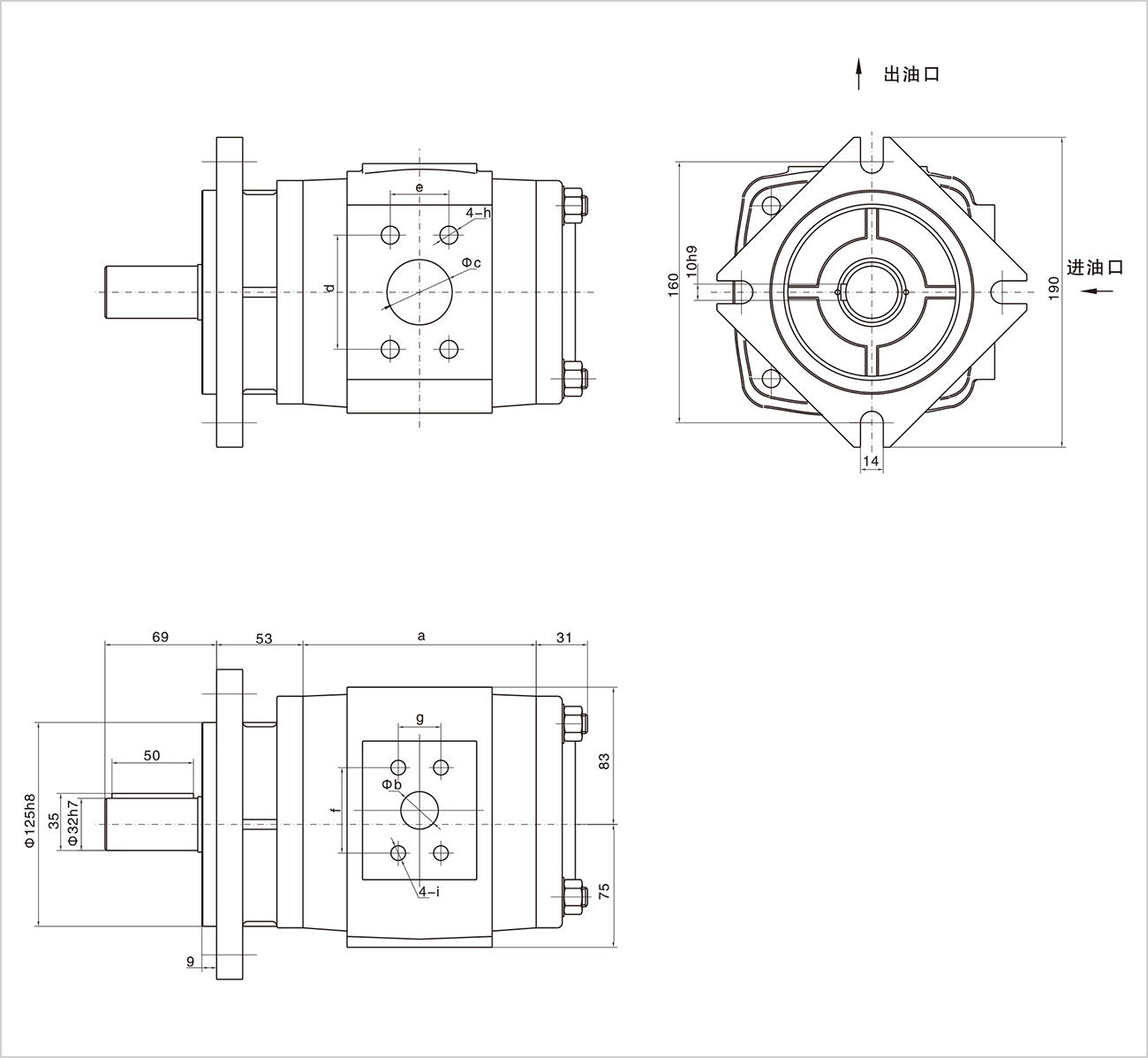

系列-型號 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
kg |
|
IGP-3-32 |
119 |
18 |
32 |
58.7 |
30.2 |
47.5 |
22 |
M10×15 |
M10×15 |
17.5 |
|
IGP-3-40 |
125 |
19 |
35 |
70 |
36 |
52.4 |
26.2 |
M12×20 |
M10×15 |
18.3 |
|
IGP-3-50 |
132 |
21 |
40 |
70 |
36 |
52.4 |
26.2 |
M12×20 |
M10×15 |
19.4 |
|
IGP-3-64 |
143 |
23 |
40 |
70 |
36 |
52.4 |
26.2 |
M12×20 |
M10×15 |
20.7 |
