IGP-2 系列內嚙合齒輪泵
PDF樣本下載
|

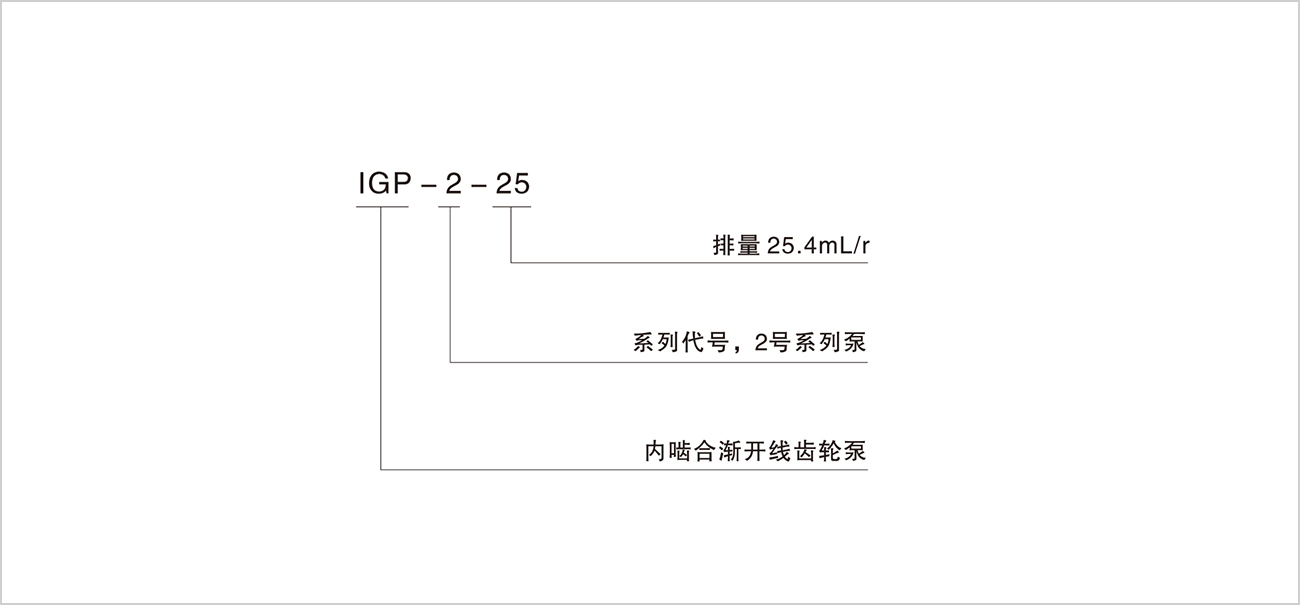

系列-型號 |
排量1）(mL/r) |
轉速2）(mL/r) |
連續工作壓力（MPa） |
nmax時的峰值壓力3）（MPa） |
|
min max |
||||
|
IGP-2-13 |
13.3 |
400 3000 |
31.5 |
33 |
|
IGP-2-16 |
16.3 |
400 3000 |
31.5 |
33 |
|
IGP-2-20 |
20.7 |
400 3000 |
31.5 |
33 |
|
IGP-2-25 |
25.4 |
400 3000 |
25 |
28 |
|
IGP-2-32 |
32.3 |
400 3000 |
25 |
28 |
該參數系指礦物油粘度為20~40cSt及泵吸油口壓力為0.8bar（最低）和3bar（最高）時的技術參數。
表中所示參數系以mL/r為單位的排量列出的IPG泵系列-型號表。
注：
1）由于制造誤差，泵的實際排量可能比理論值低1.5%。
2）當轉速低于400r/min或在1500r/min至nmax之間時，請與我們接洽，以確定峰值壓力。
3) 所謂允許峰值壓力是指在一分鐘工作周期的15%的時間內允許的壓力峰值。

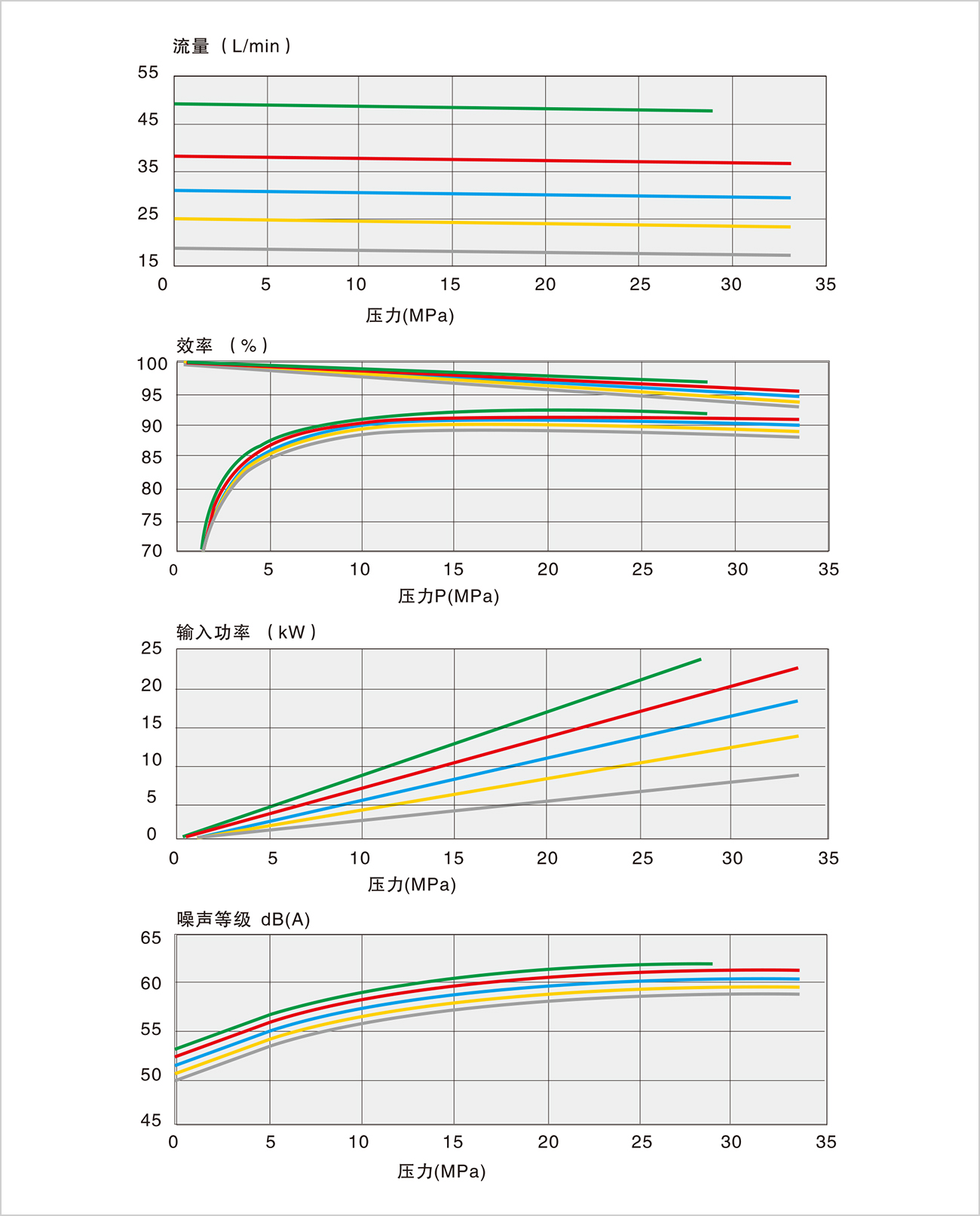

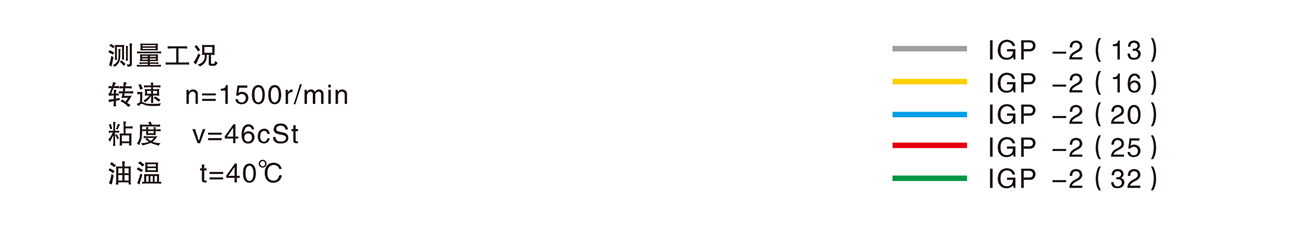

IGP-2 特性曲線
|

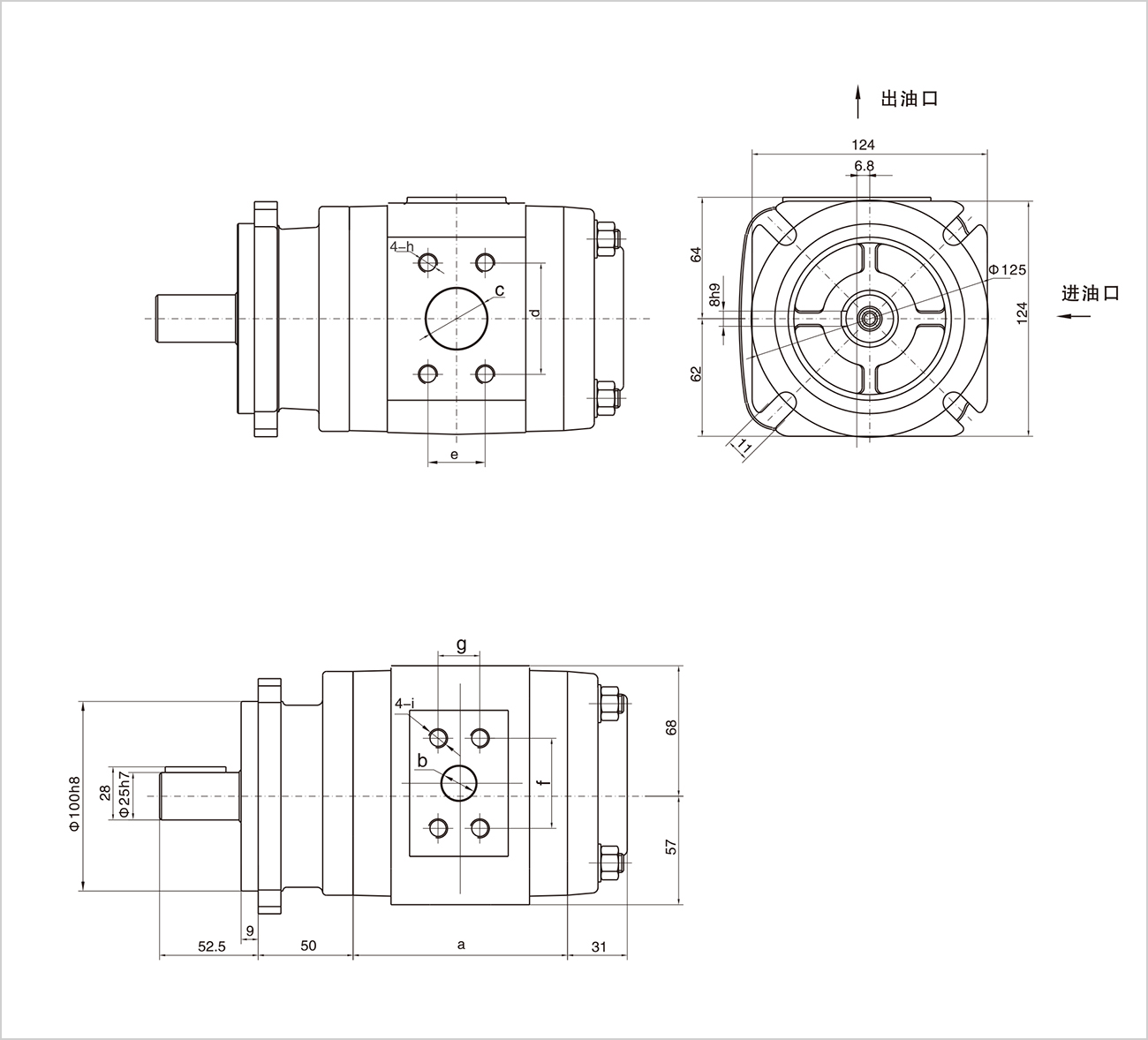

系列-型號 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
kg |
|
IGP-2-13 |
88.5 |
13 |
23 |
52.4 |
26.2 |
38.1 |
17.5 |
M10×15 |
M8×13 |
9.6 |
|
IGP-2-16 |
92.5 |
14 |
25 |
52.4 |
26.2 |
38.1 |
17.5 |
M10×15 |
M8×13 |
10.0 |
|
IGP-2-20 |
98 |
18 |
27 |
58.7 |
30.2 |
47.5 |
22 |
M10×15 |
M10×15 |
10.6 |
|
IGP-2-25 |
104 |
18 |
30 |
58.7 |
30.2 |
47.5 |
22 |
M10×15 |
M10×15 |
11.2 |
|
IGP-2-32 |
113 |
18 |
32 |
58.7 |
30.2 |
47.5 |
22 |
M10×15 |
M10×15 |
12.0 |
