IGP-1 系列內嚙合齒輪泵
PDF樣本下載
|
系列-型號 |
排量1）(mL/r) |
轉速2）(mL/r) |
連續工作壓力（MPa） |
nmax時的峰值壓力3）（MPa） |
|
min max |
||||
|
IGP-1-3.5 |
3.6 |
400 3000 |
31.5 |
33 |
|
IGP-1-5 |
5.2 |
400 3000 |
31.5 |
33 |
|
IGP-1-6.3 |
6.4 |
400 3000 |
31.5 |
33 |
|
IGP-1-8 |
8.2 |
400 3000 |
31.5 |
33 |
|
IGP-1-10 |
10.2 |
400 3000 |
31.5 |
33 |
該參數系指礦物油粘度為20~40cSt及泵吸油口壓力為0.8bar（最低）和3bar（最高）時的技術參數。
表中所示參數系以mL/r為單位的排量列出的IPG泵系列-型號表。
注：
1）由于制造誤差，泵的實際排量可能比理論值低1.5%。
2）當轉速低于400r/min或在1500r/min至nmax之間時，請與我們接洽，以確定峰值壓力。
3）所謂允許峰值壓力是指在一分鐘工作周期的15%的時間內允許的壓力峰值。

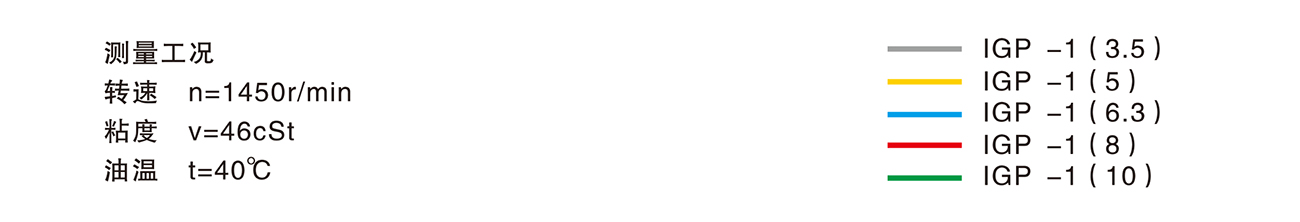

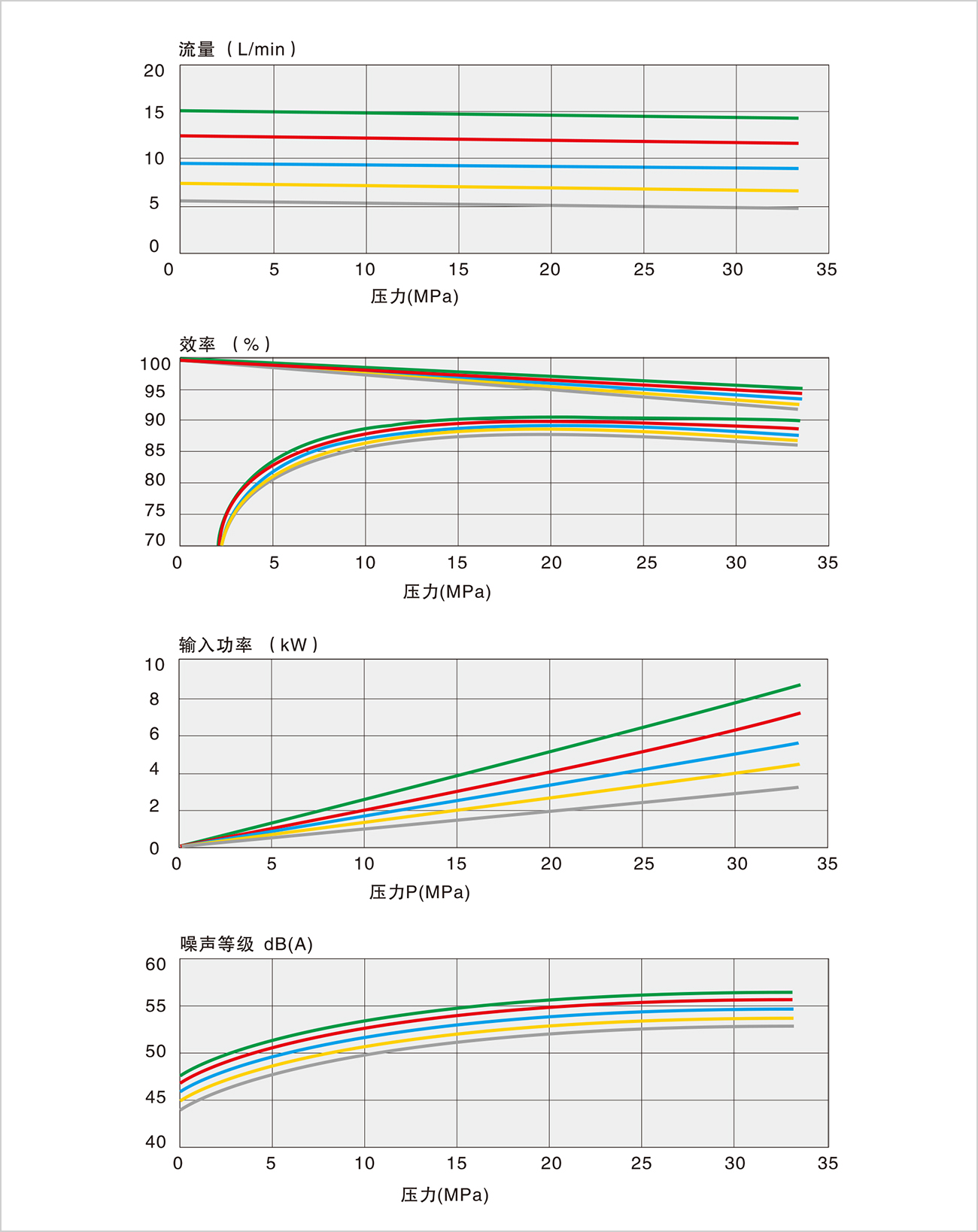

IGP-1 特性曲線
|
系列-型號 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
kg |
|

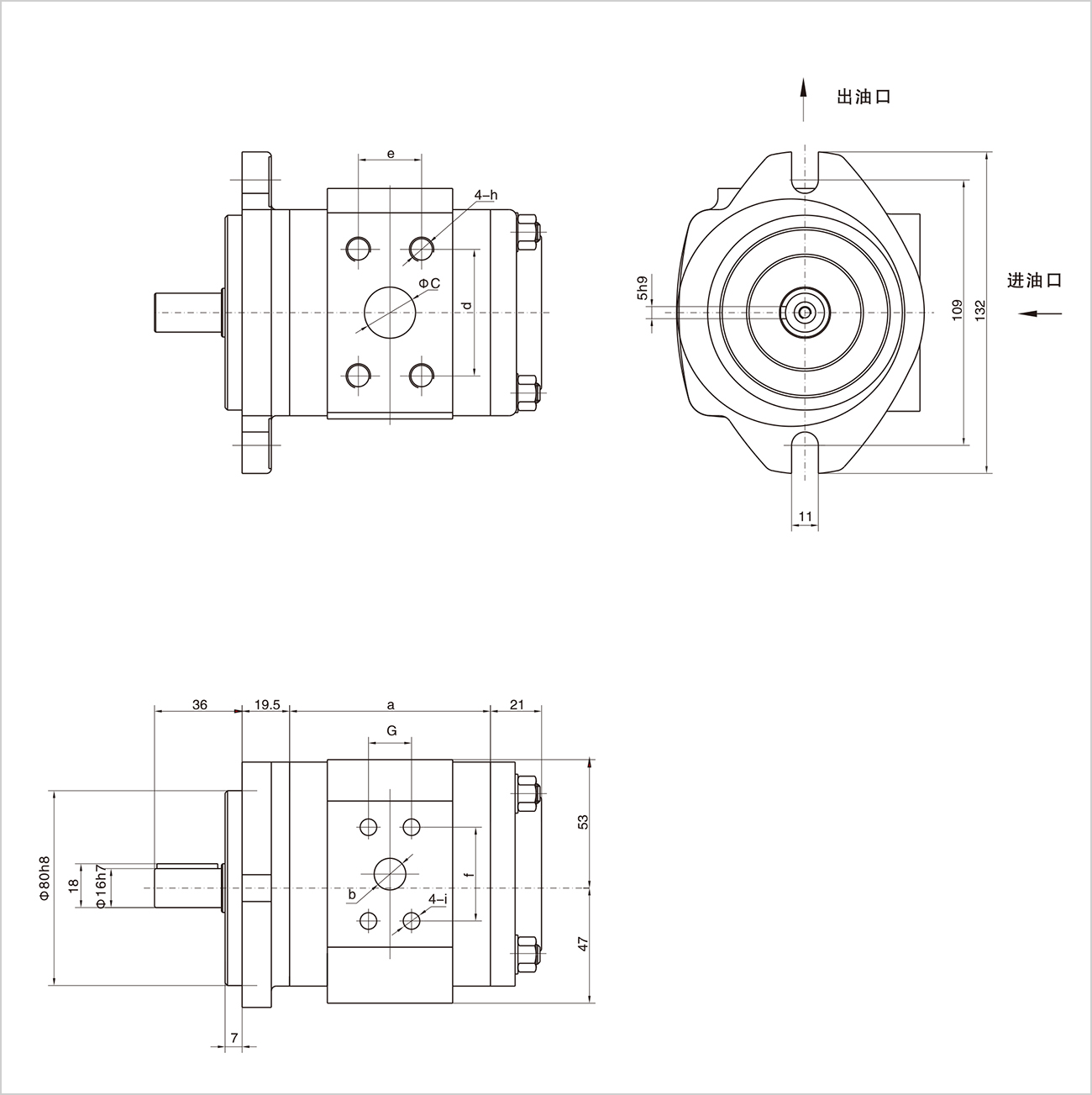

IGP-1-3.5 |
66 |
9 |
14 |
38.1 |
17.5 |
38.1 |
17.5 |
M8×13 |
M8×13 |
4.8 |
|
IGP-1-5 |
70 |
11 |
14 |
38.1 |
17.5 |
38.1 |
17.5 |
M8×13 |
M8×13 |
5.0 |
|
IGP-1-6.3 |
73 |
11 |
19 |
47.5 |
22 |
38.1 |
17.5 |
M10×15 |
M8×13 |
5.2 |
|
IGP-1-8 |
77.5 |
13 |
19 |
47.5 |
22 |
38.1 |
17.5 |
M10×15 |
M8×13 |
5.4 |
|
IGP-1-10 |
82.5 |
13 |
21 |
52.4 |
26.2 |
38.1 |
17.5 |
M10×15 |
M8×13 |
5.6 |
