4 通徑電磁換向閥

電磁換向閥是用電磁鐵推動閥芯，從而變換流體流動方向的控制閥。
電磁換向閥可直接用在液壓系統中，控制油路的通斷和切換；也可作先導閥，用來操縱其它閥。
PDF樣本下載
  • 技術參數

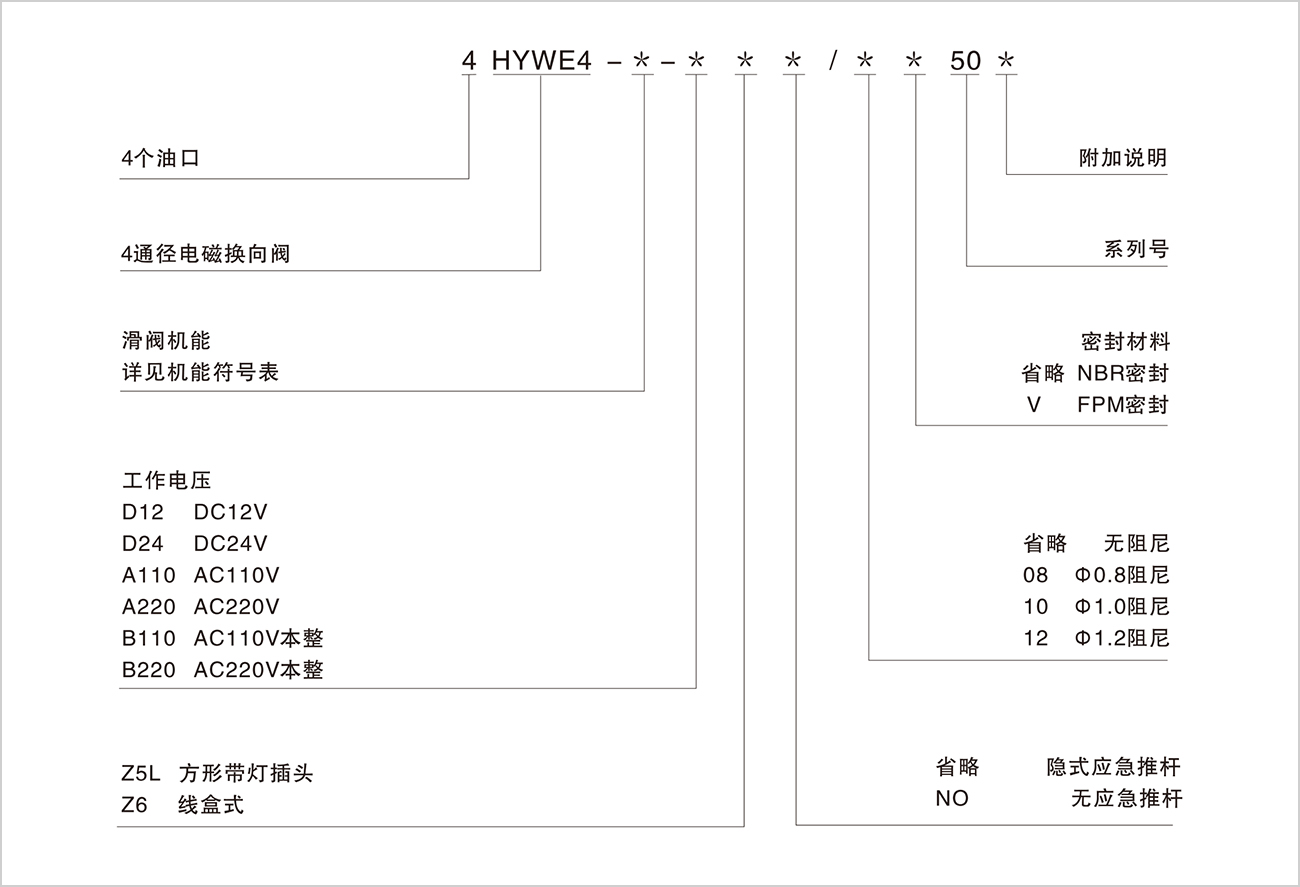

  • 型號說明

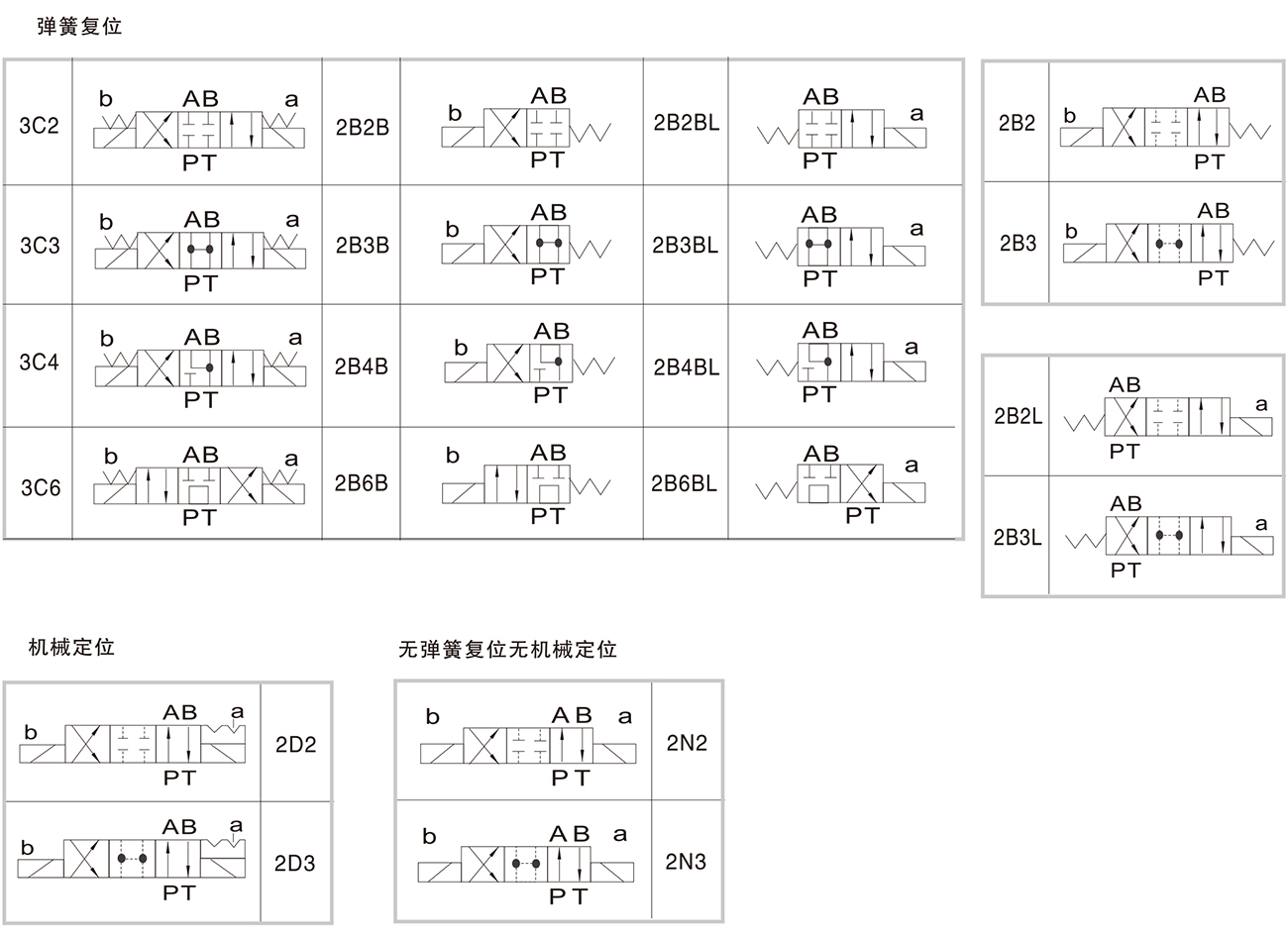

  • 機能符號

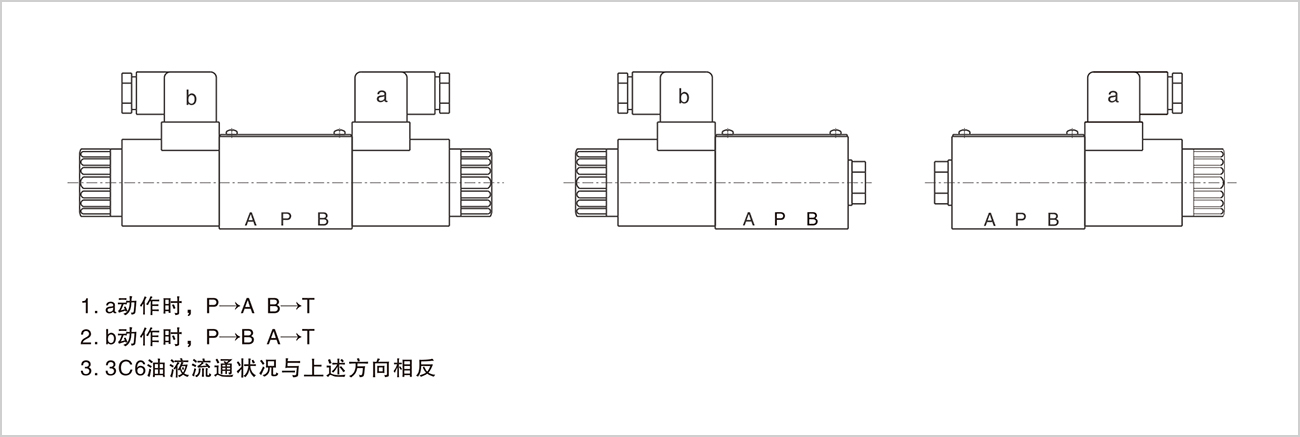

  • 電磁鐵命名
  • 特性曲線
  • 工作極限

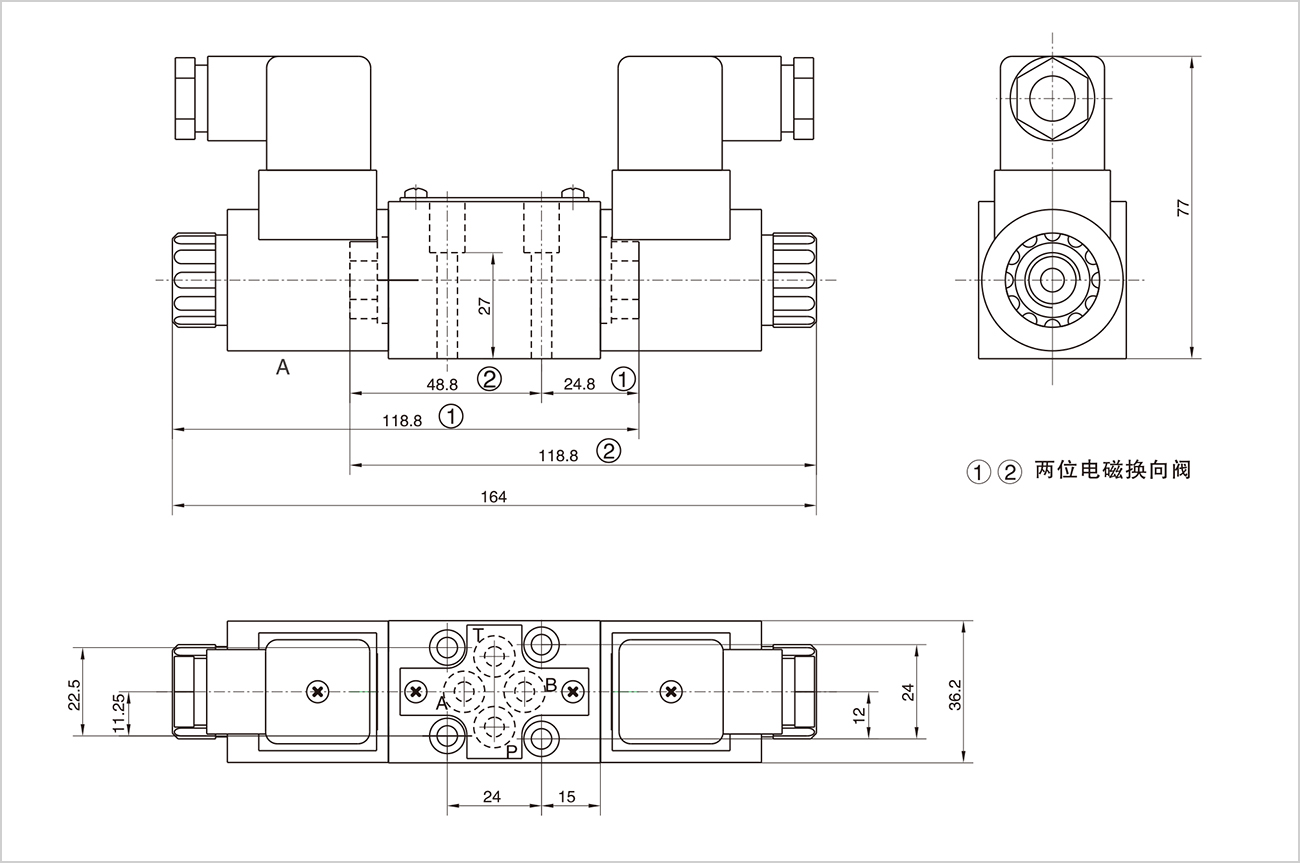

  • 外形尺寸

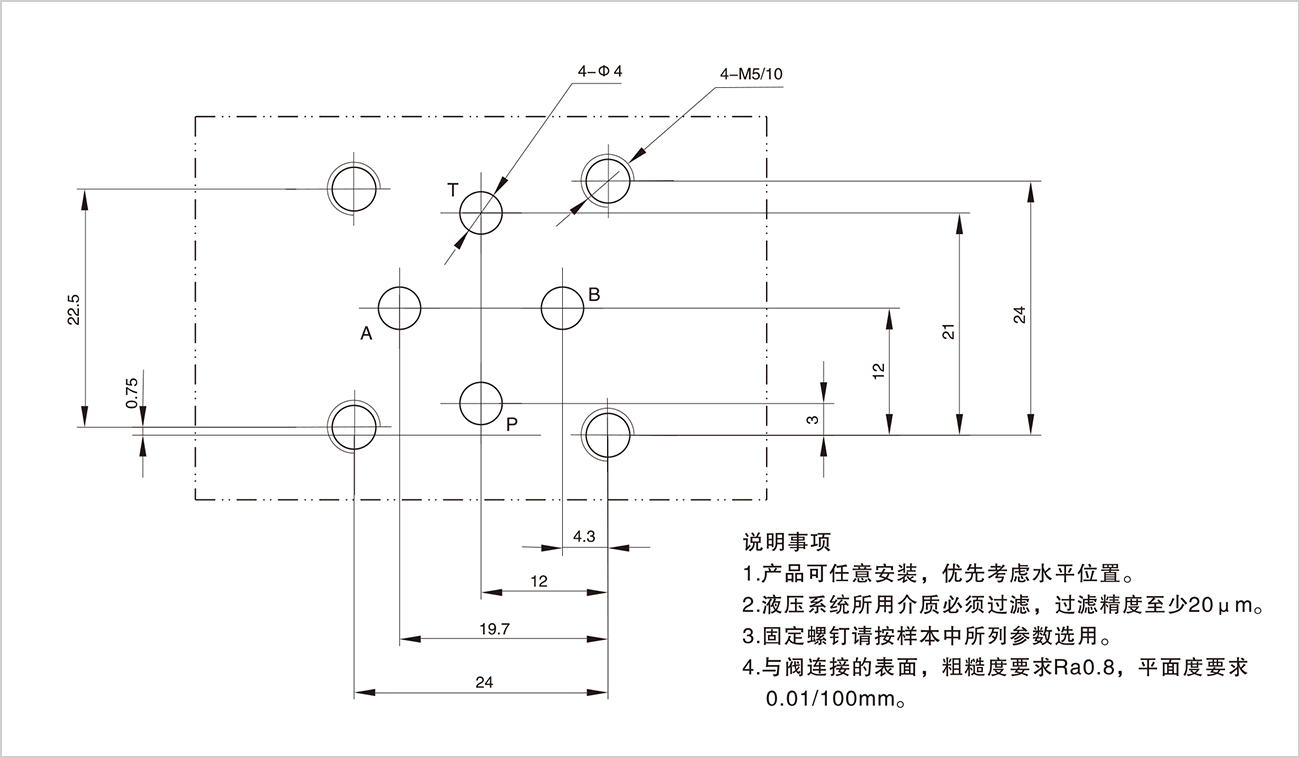

  • 底板尺寸

    • 通徑

    04

    工作壓力     (Mpa)

    油口P、A、B

    25

    油口T

    10

    最大流量                     (L/min）

    25

    液壓介質

    礦物質液壓油；磷酸酯液壓油

    介質溫度范圍                    (℃)

    -20~70

    介質粘度范圍                 （mm2/s）

    -2.8~100

    工作電壓                      （V）

    直流12             直流24

    防護等級

    IP55

    污染度

    油液最高允許污染度按NAS1638第9級,

    推薦過濾器過濾精度最小β10≥75。

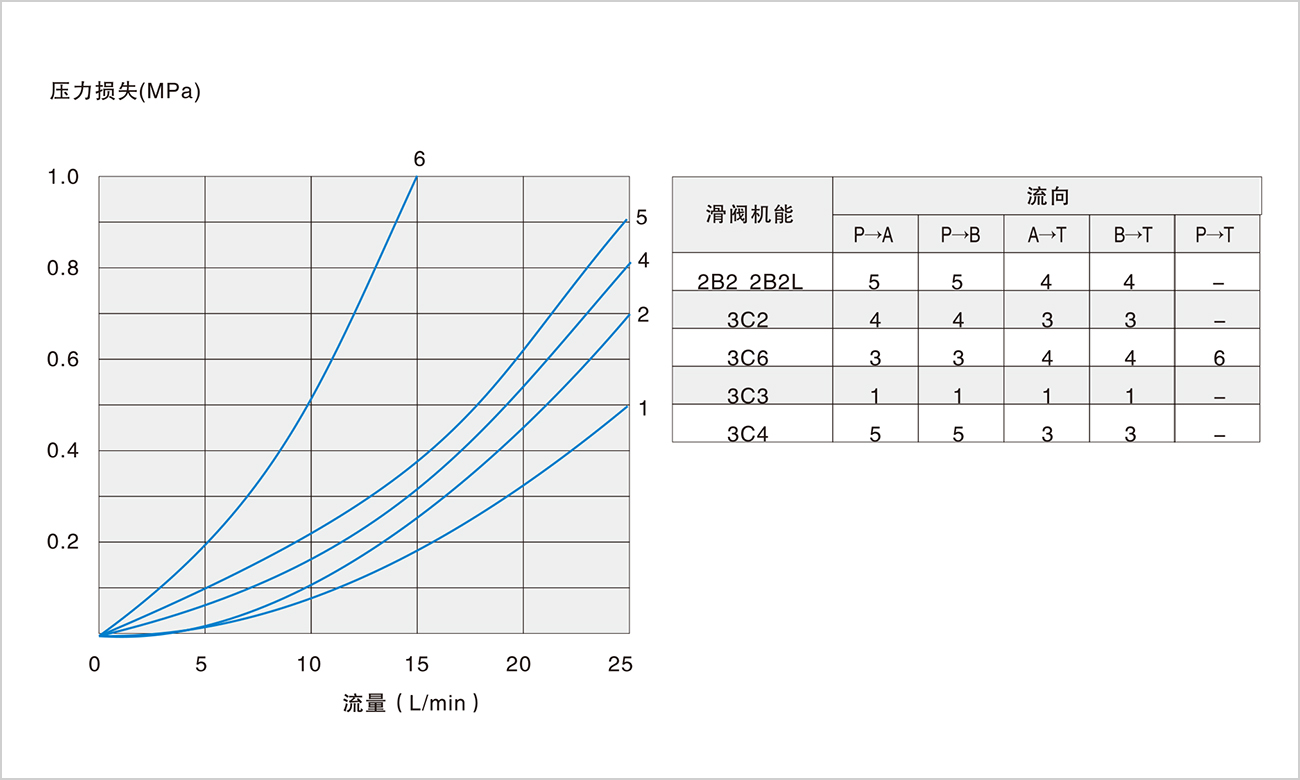

    特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

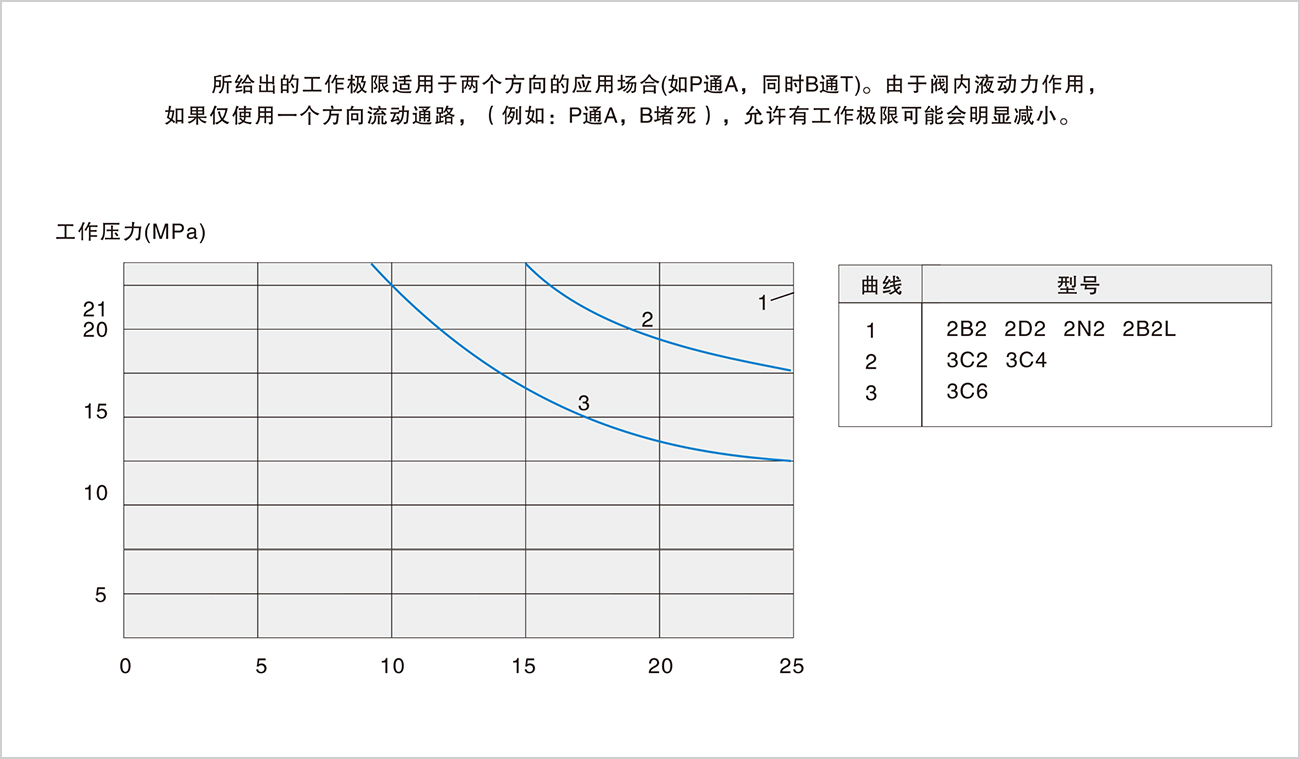

    工作極限  (在電磁鐵發熱和欠電壓10％且回油箱無負載的情況下測得)
