型號 |
02 |
03 |
||
|
工作壓力 (Mpa) |
油口P,A,B |
35 |
31.5 |
|
|
油口T |
10 |
|||
|
最大流量 (L/min) |
80 |
120 |
||
|
安裝位置 |
任意，建議水平安裝 |
|||
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
|||
|
介質溫度范圍 (℃) |
-20~70 |
|||
|
介質粘度范圍 （mm2/s） |
2.8~100 |
|||
|
工作電壓（V） |
直流 |
12 |
24 |
|
|
交流 |
110/50Hz |
220/50Hz |
||
|
防護等級 |
IP65 |
|||
|
污染度 |
油液最高允許污染度按NAS1638第9級, 推薦過濾器過濾精度最小β10≥75。 |
|||

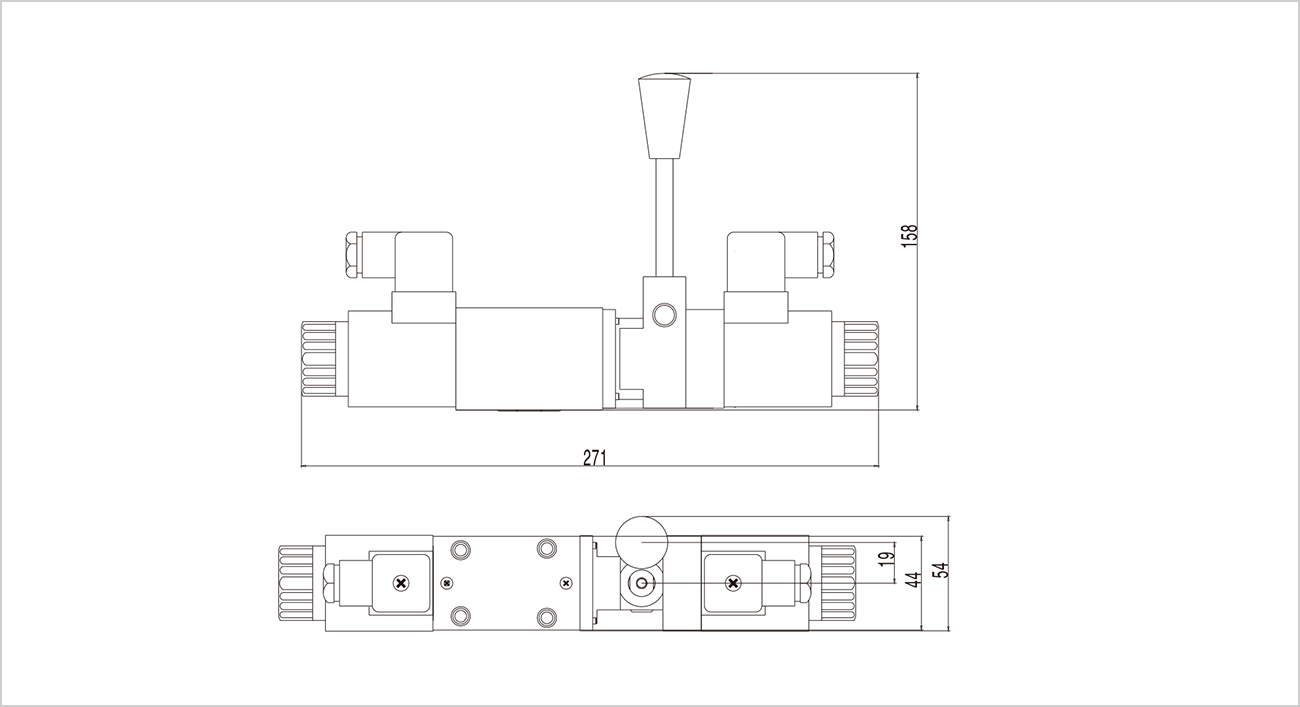

02 外形尺寸

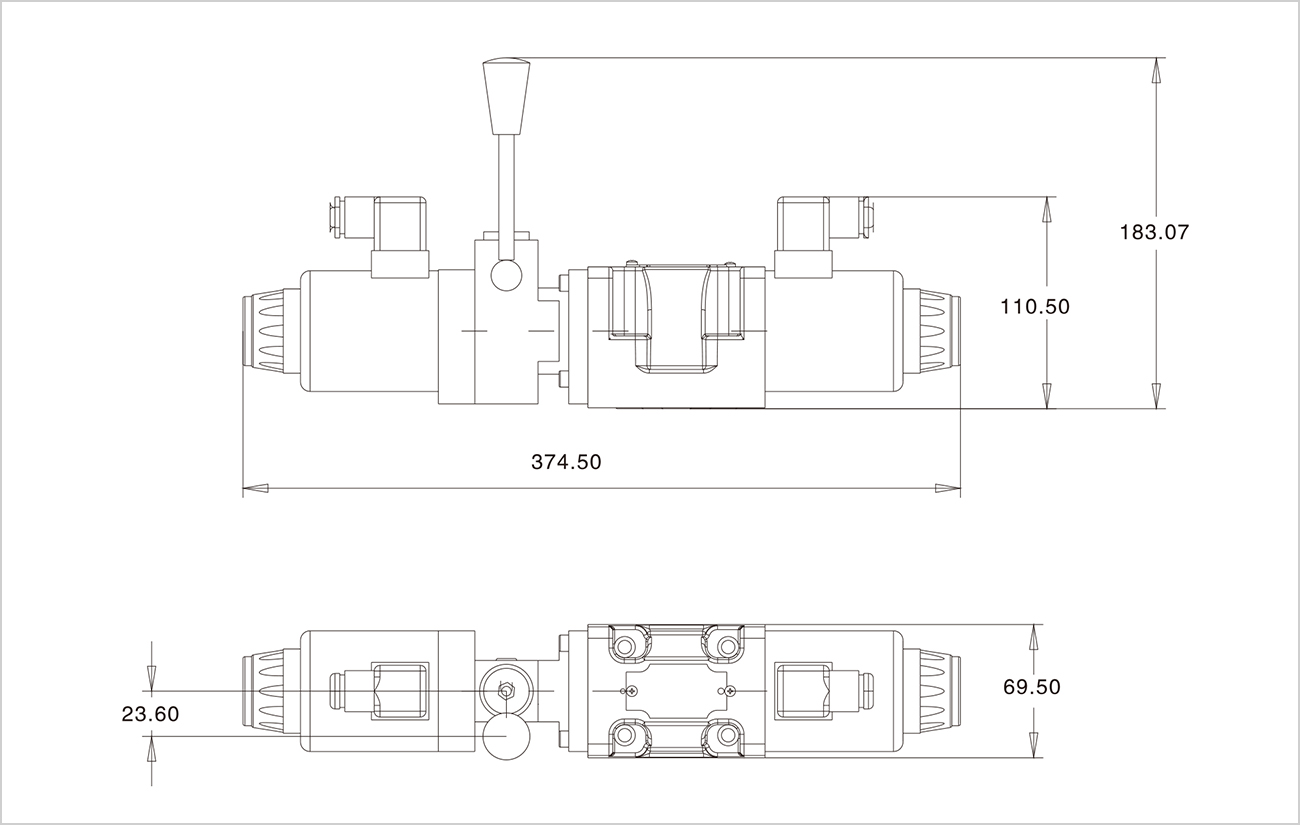

03 外形尺寸

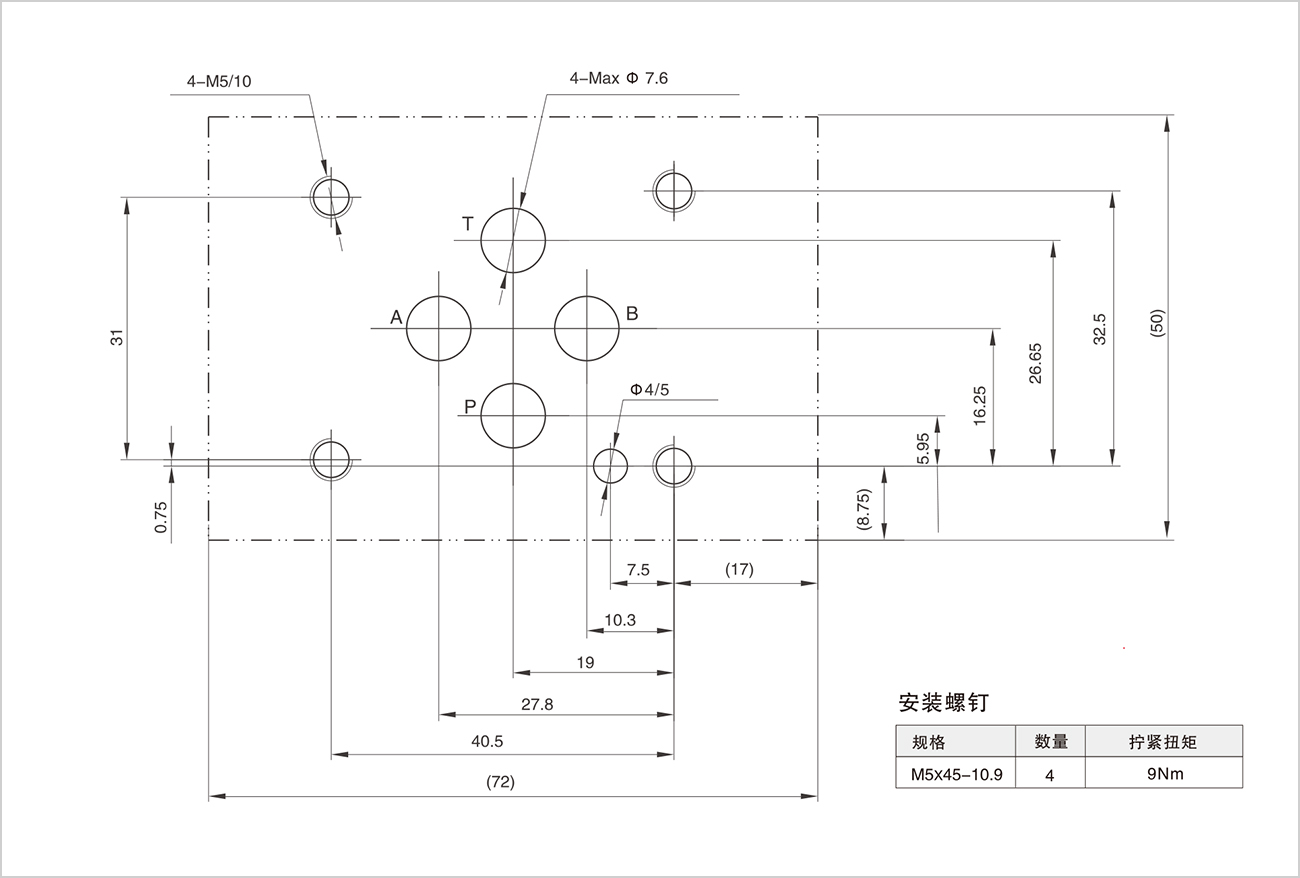

02 底板尺寸

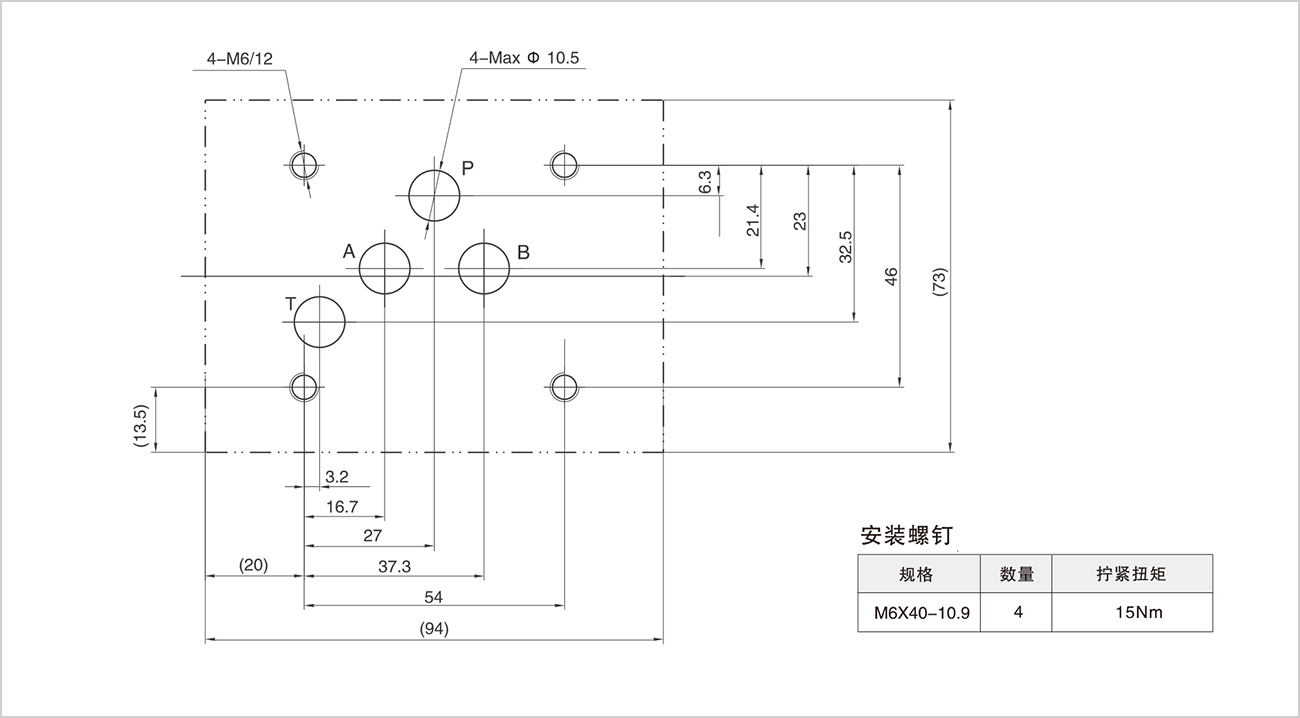

03 底板尺寸
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》
2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、固定螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
