防水電磁換向閥

電磁換向閥是用電磁鐵推動閥芯，從而變換流體流動方向的控制閥。
電磁換向閥可直接用在液壓系統中，控制油路的通斷和切換；也可作先導閥，用來操縱其它閥。
PDF樣本下載
  • 技術參數

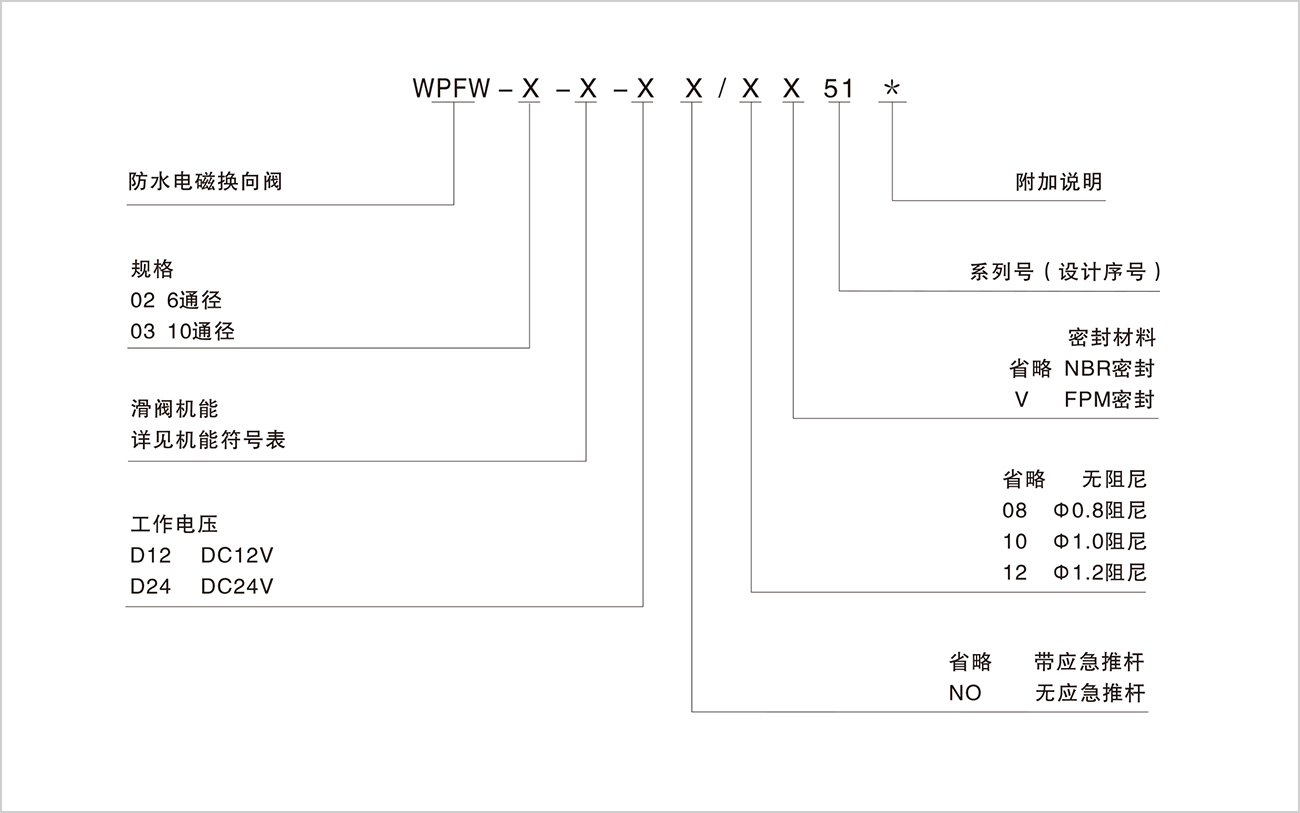

  • 型號說明

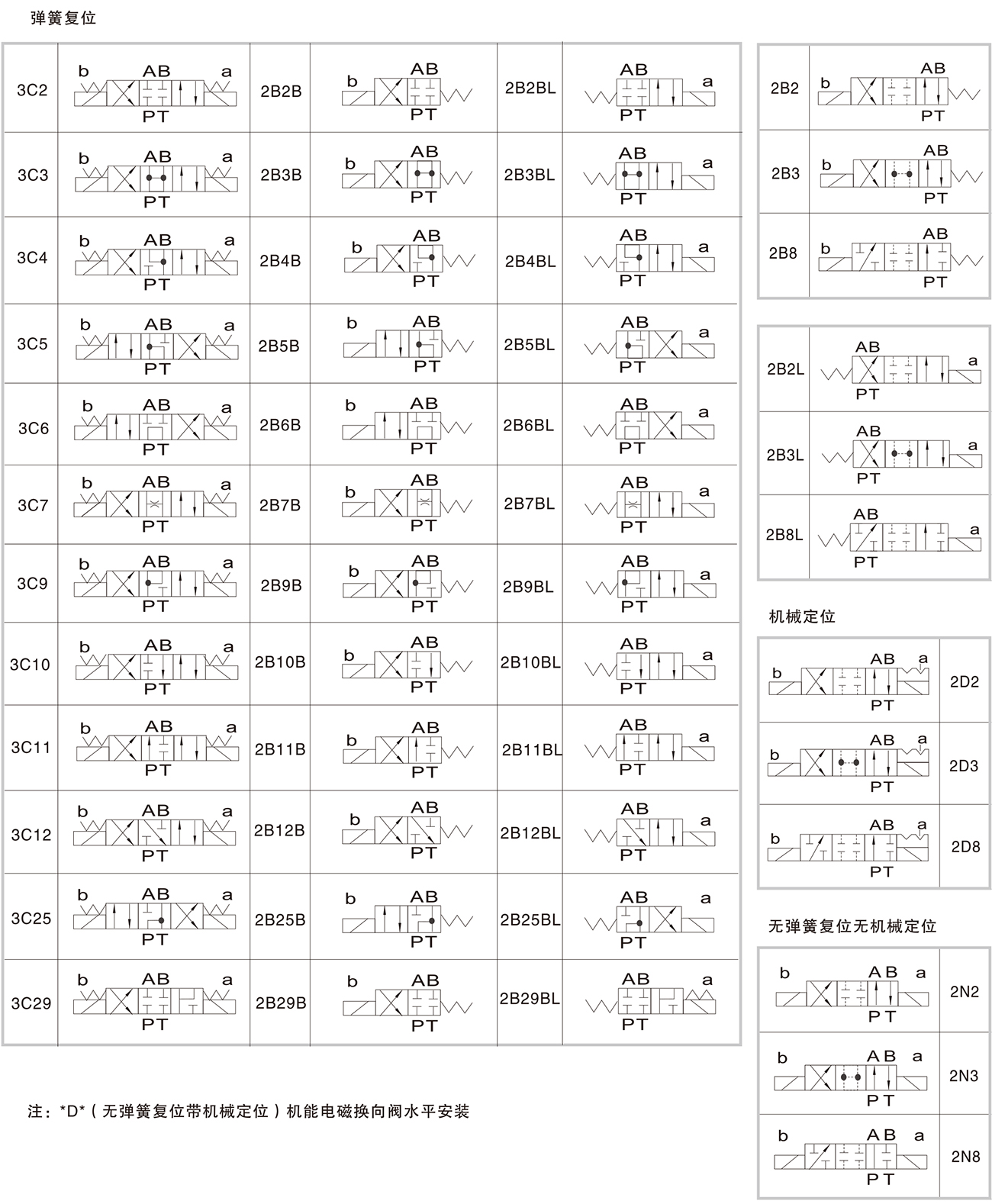

  • 機能符號

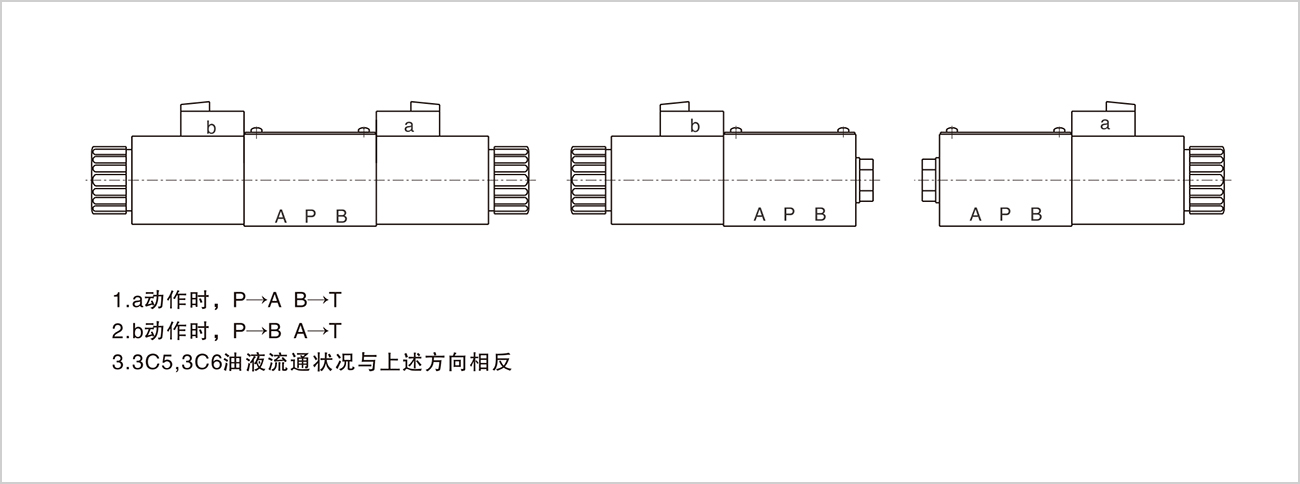

  • 電磁鐵命名
  • 特性曲線
  • 工作極限
  • 外形尺寸
  • 底板尺寸

    • 規格

    02

    03

    工作壓力    （MPa）

    油口P、A、B

    35

    31.5

    油口T

    10

    10

    最大流量                     （L/min）

    80

    120

    液壓介質

    礦物質液壓油；磷酸酯液壓油

    介質溫度范圍                 （ ℃）

    -20~70

    介質粘度范圍                （mm2/s）

    2.8~100

    工作電壓（V）

    直流

    12      24

    交流

    110V/50Hz        220V/50Hz

    最大切換頻率          （次/小時）

    15000（直流）      7200（交流）

    防護等級

    IP68

    污染度

    油液最高允許污染度按NAS1638第9級，

    推薦過濾器過濾精度最小β10≥75。

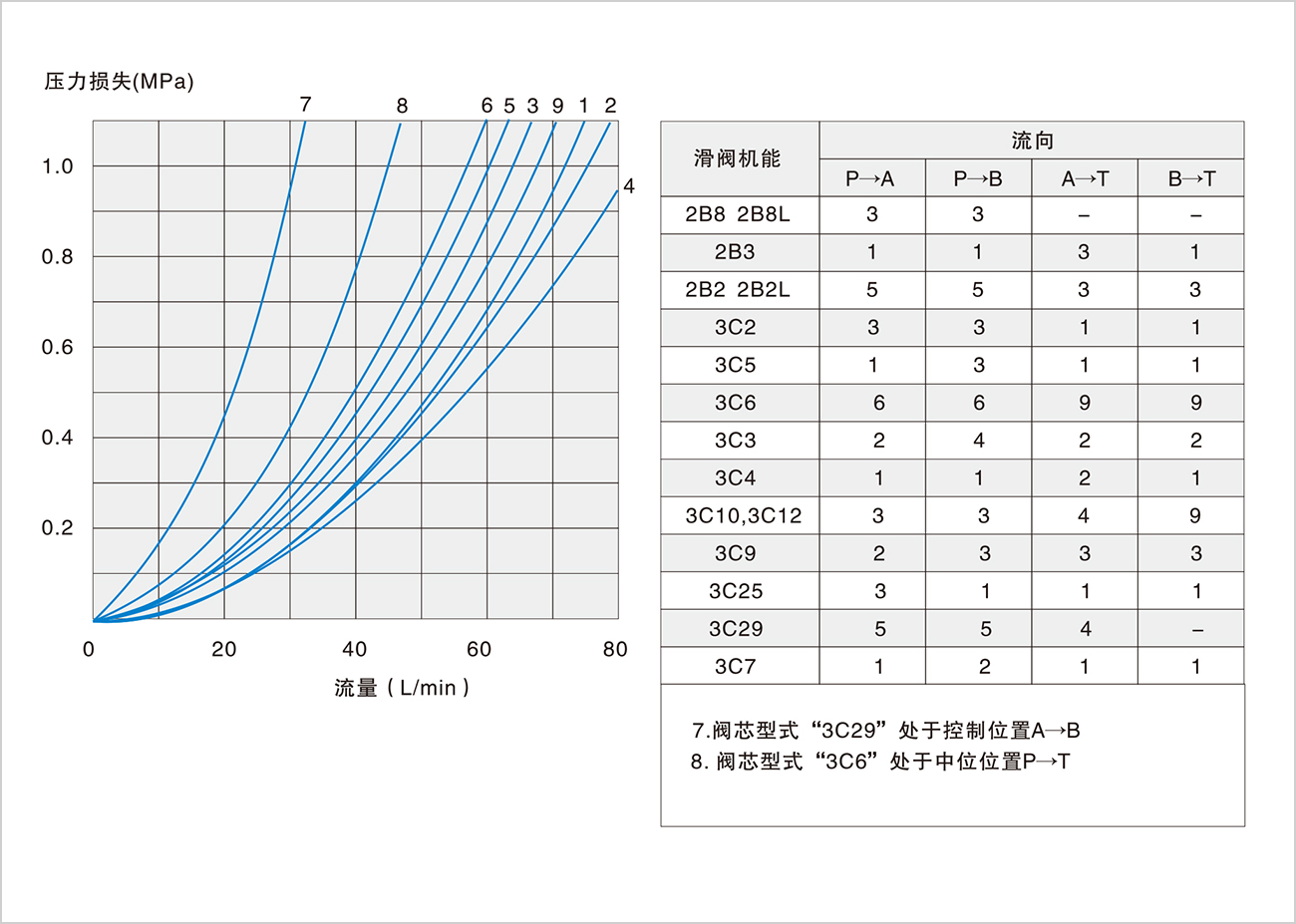

    02規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

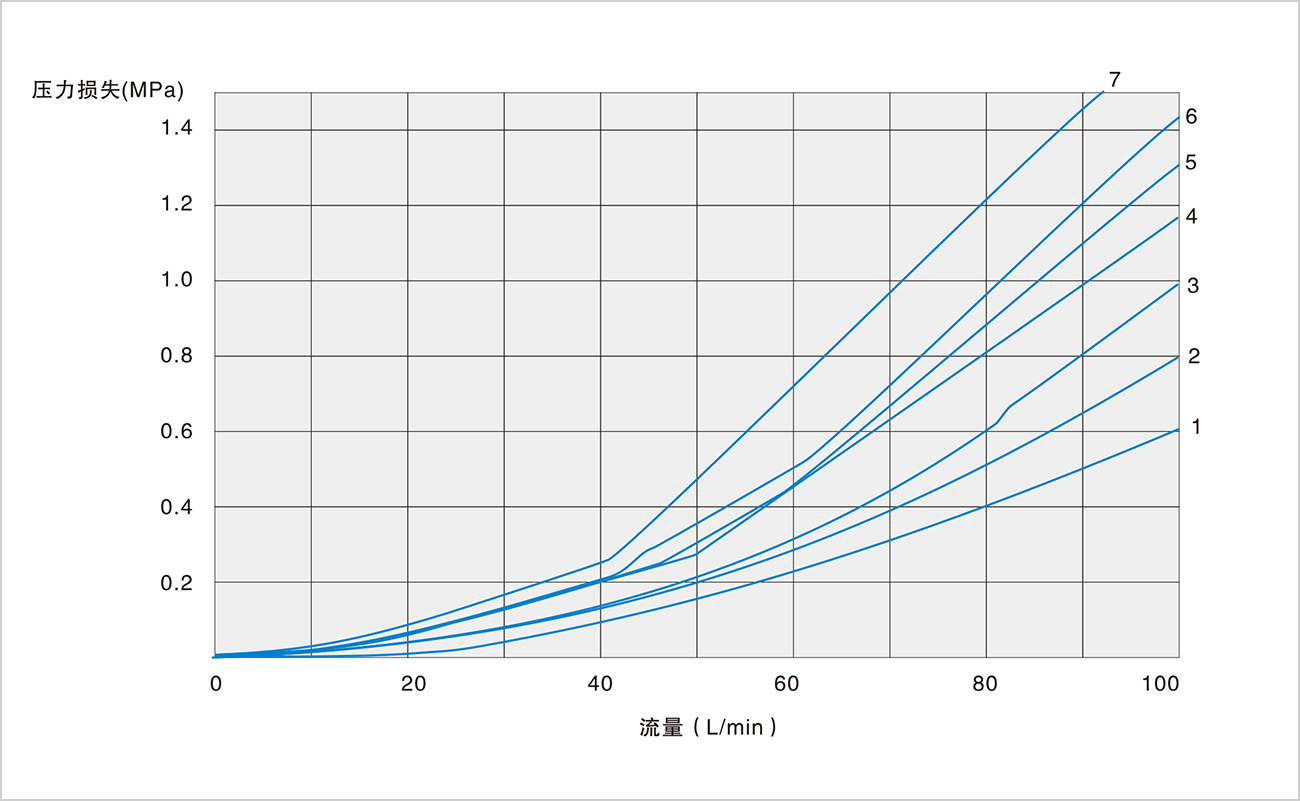

    03規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）


    滑閥機能

    流向

    P→A

    P→B

    A→T

    B→T

    2B8 2B8L

    2

    2

    -

    -

    2B3 2B2 2B2L

    2

    2

    3

    3

    3C2 3C7

    2

    2

    4

    4

    3C5

    2

    3

    3

    5

    3C6

    3

    3

    4

    6

    3C3

    1

    1

    4

    5

    3C10, 3C12

    2

    2

    3

    5

    3C9

    1

    1

    5

    1

    3C25

    3

    2

    5

    3

    3C29

    2

    4

    3

    -

    7.閥芯型式“3C29”型，處于控制位置A→B

    8.閥芯型式“3C6”型，處于中位位置P→T

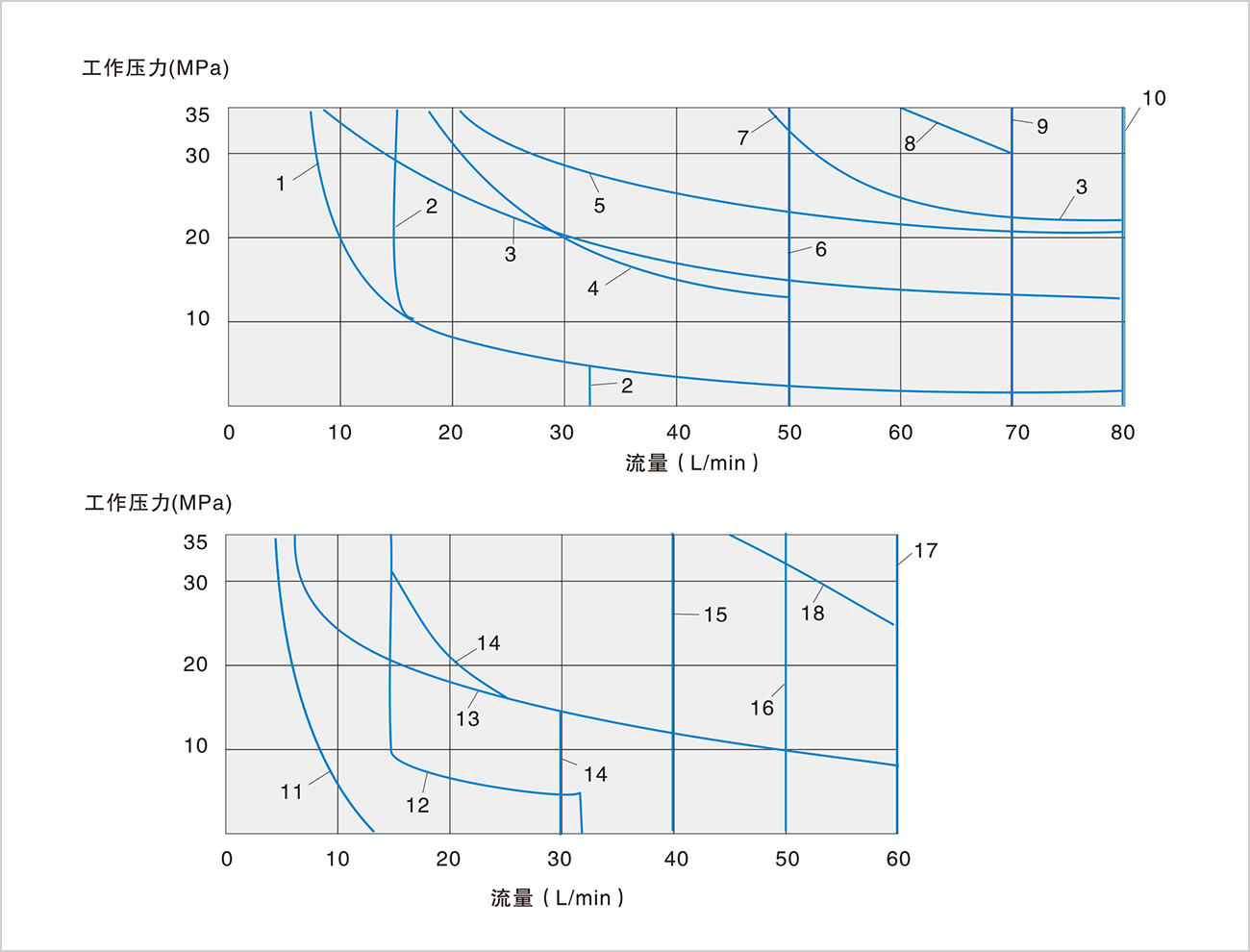

    02規格   工作極限  (在電磁鐵發熱和欠電壓10％且回油箱無負載的情況下測得)

    圖示流量數據適用于按有兩個流動方向的正常使用(如P至A，同時B至T)。如果只需要一個流動方向，例如將四通閥的A口或B口堵死而作三通閥用時，在嚴重的情況下，流量可能降低很大。


    直流電磁鐵操作

    D12,D24

    曲線

    符號

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10


    2B8 2B8L

    3C7

    2B8 2B8L

    3C5 3C25

    3C4

    3C6 3C3

    2N8 2D8 3C10 3C12

    2B3 2B2 2B2L

    3C9

    3C2 3C29 2N3

    2D3 2N2 2D2

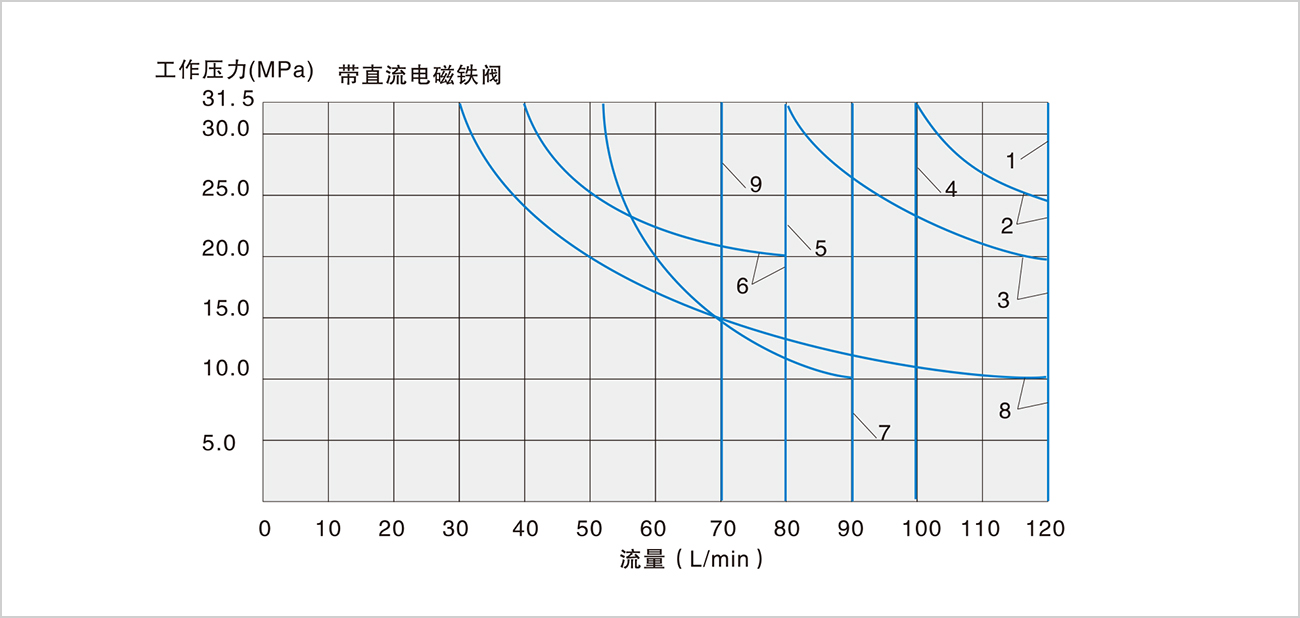

    03規格   工作極限  (在電磁鐵發熱和欠電壓10％且回油箱無負載的情況下測得)

    圖示流量數據適用于按有兩個流動方向的正常使用(如P至A，同時B至T)。如果只需要一個流動方向，例如將四通閥的A口或B口堵死而作三通閥用時，在嚴重的情況下，流量可能降低很大。



    直流電磁鐵操作

    D12,D24

    曲線

    符號

    1



    2

    3


    4

    5

    6

    7

    8

    9

    2B3 2N3 2D3

    2B2 2N2 2D2

    2B2L 3C9

    3C2

    2N8 2D8

    3C10 3C12 3C4

    3C3

    3C29

    3C6

    3C5 3C25

    2B8 2B8L

    3C7

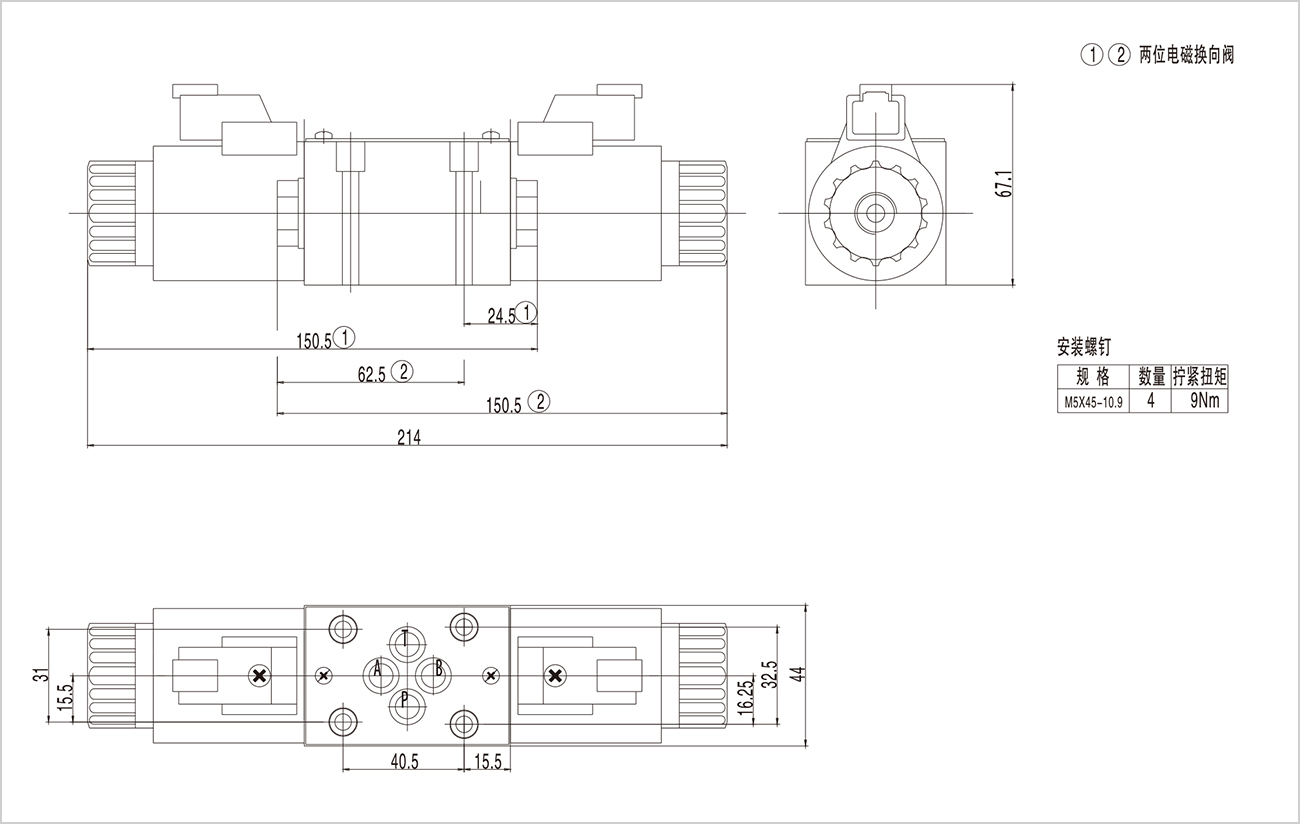

    02 直流式

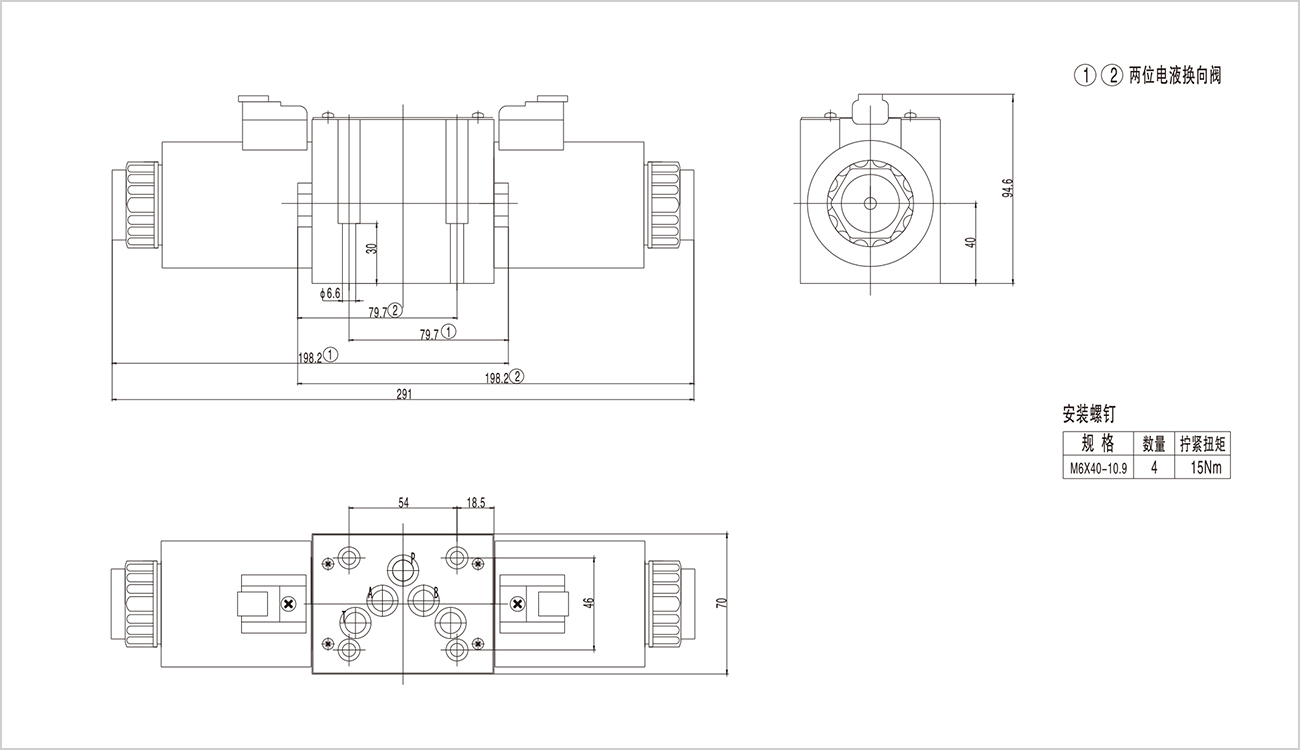

    03 直流式

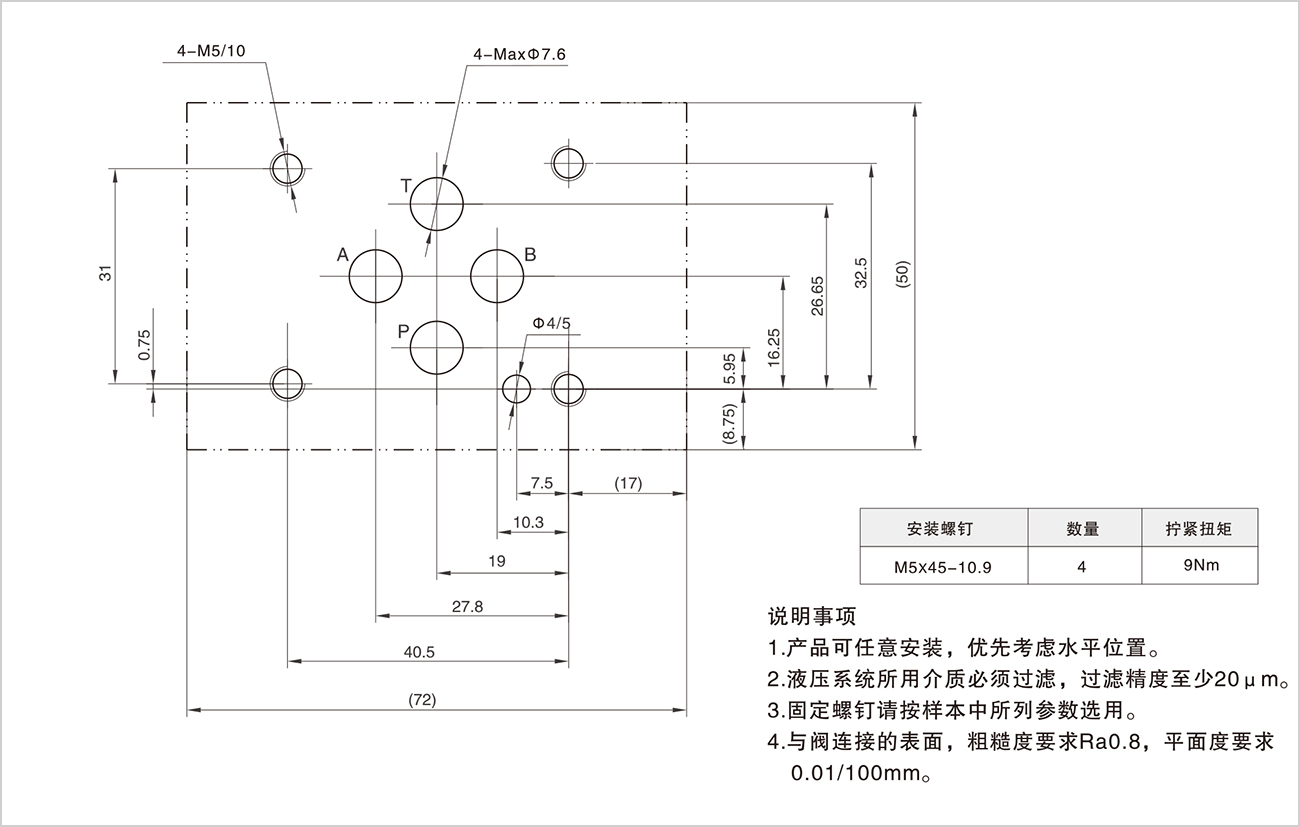

    02 底板尺寸

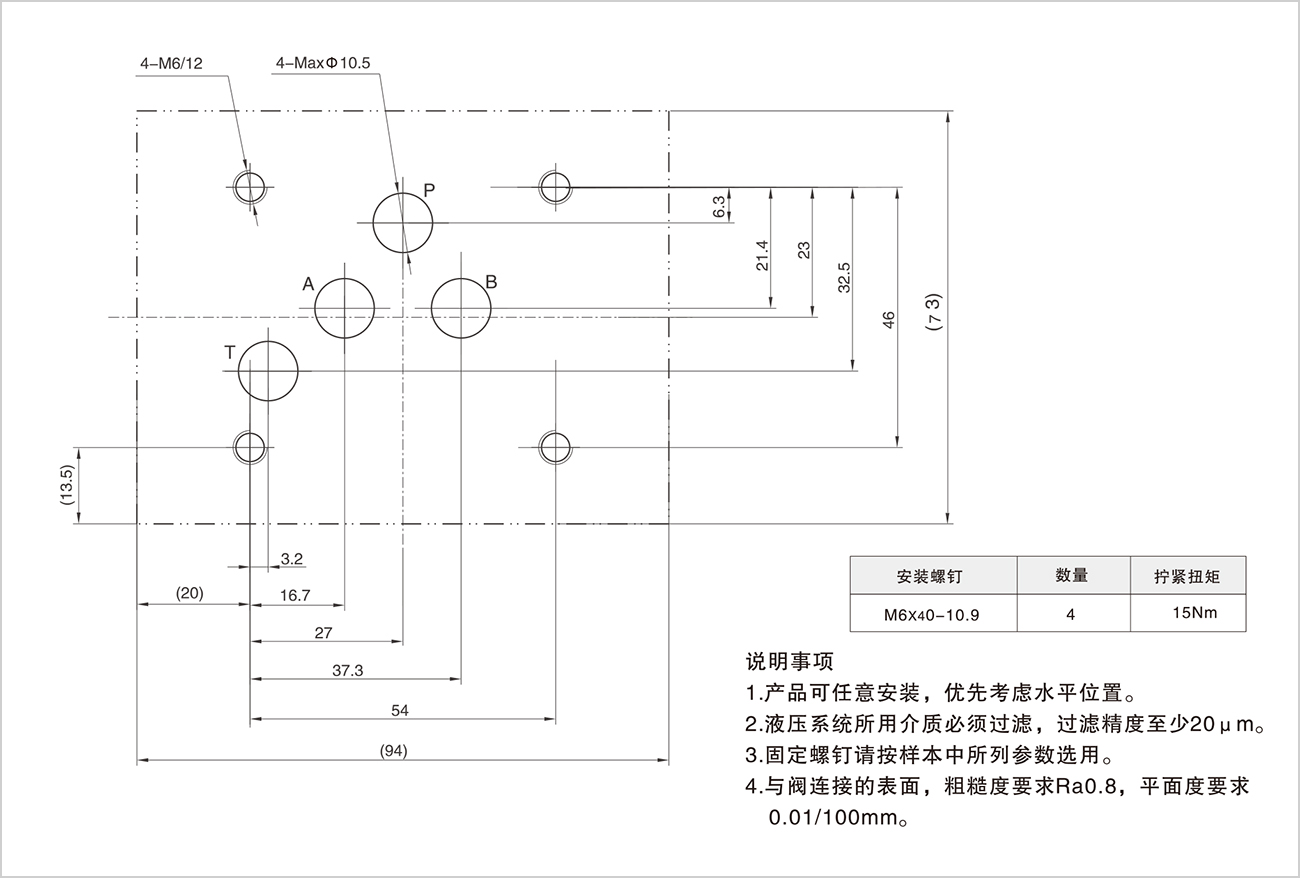

    03 底板尺寸
