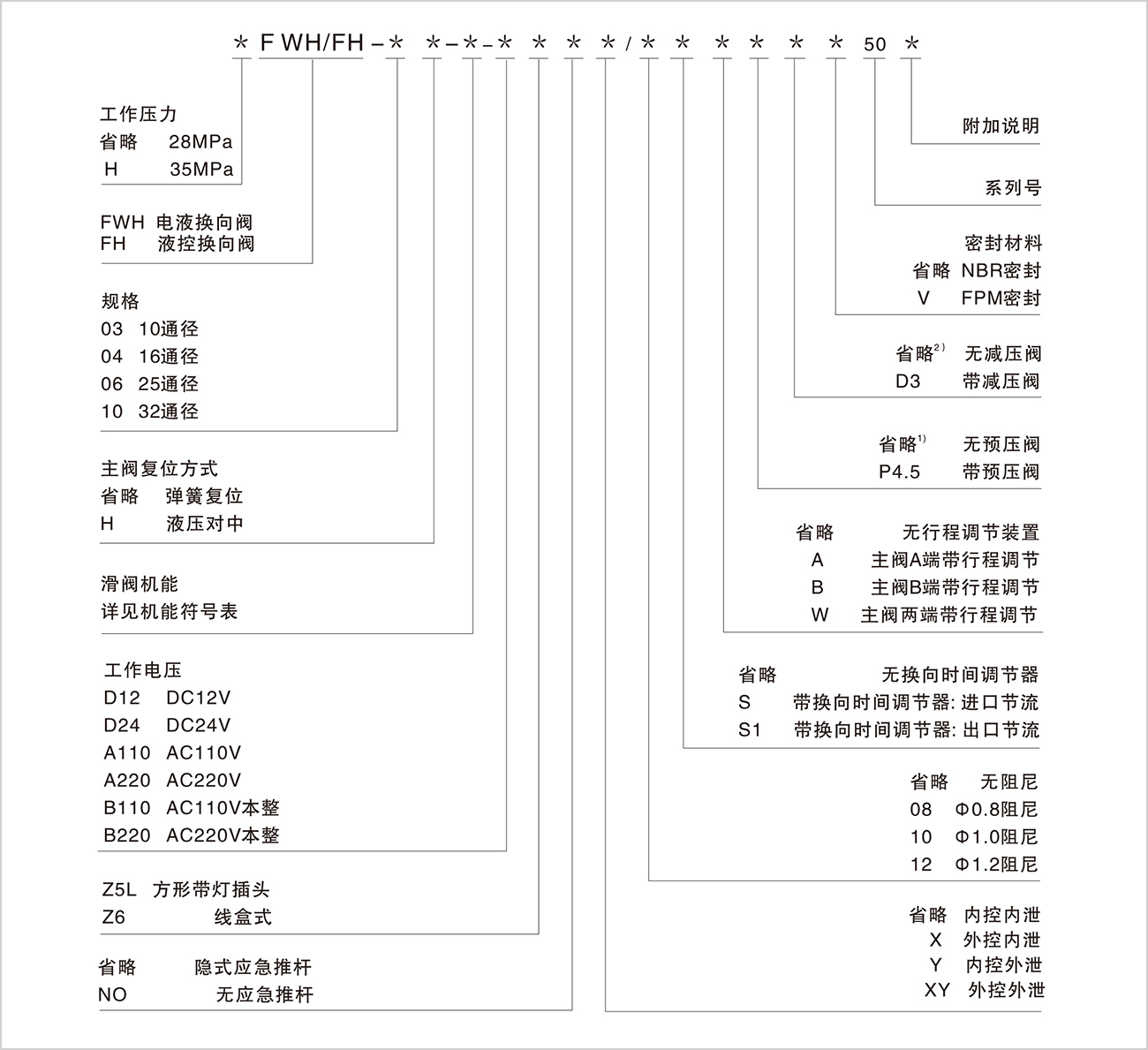

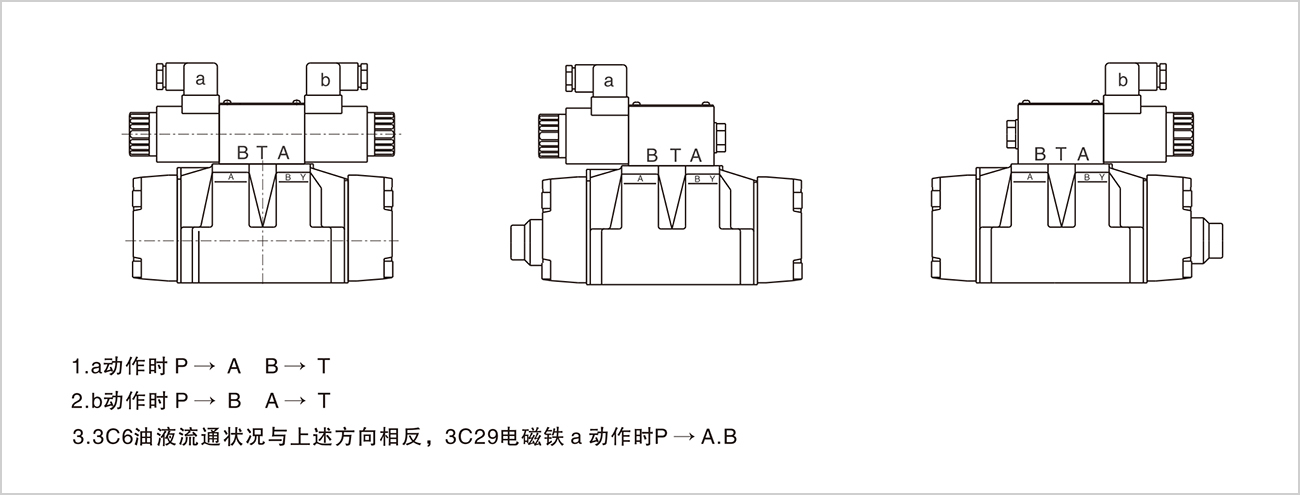

技術參數（使用時如果超出了規定的技術參數的范圍，請向華液公司咨詢）
|
通徑 |
10、16、25、32 |
|
安裝位置 |
任意，（液壓對中的應水平安裝） |
|
使用環境溫度 （℃） |
-30~50 |
液壓參數
|
規格 |
03 |
04 |
06 |
10 |
|||||||||||||
|
FWH |
HFWH |
FWH |
HFWH |
FWH |
HFWH |
FWH |
HFWH |
||||||||||
|
最高工作壓力 （MPa） |
油口 P,A,B |
28 |
35 |
28 |
35 |
28 |
35 |
28 |
35 |
||||||||
|
油口T |
控制油內泄 |
10 |
|||||||||||||||
|
控制油外泄 |
25 |
||||||||||||||||
|
油口Y |
|
10 |
|||||||||||||||
|
最大流量（L/min） |
160 |
300 |
650 |
1100 |
|||||||||||||
|
最低控制壓力 （MPa） |
彈簧復位 |
1.0 |
1.2 |
1.3 |
0.8 |
||||||||||||
|
液壓對中 |
- |
1.2 |
1.8 |
0.8 |
|||||||||||||
|
最高控制壓力 （MPa） |
25 |
||||||||||||||||
|
工作介質 |
礦物質液壓油、磷酸酯液壓油 |
||||||||||||||||
|
介質溫度范圍（℃） |
-30~80 |
||||||||||||||||
|
介質粘度范圍（mm2/s） |
2.8~800 |
||||||||||||||||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10≥75。 |
||||||||||||||||
|
通徑 10 |
16 |
25 |
32 |
||||||||||||||
|
最低控制壓力 |
控制油外控1） （MPa） |
彈簧復位三位閥 |
1.0 |
1.2 |
1.3 |
0.8 |
|||||||||||
|
液壓對中三位閥 |
- |
1.2 |
1.8 |
0.8 |
|||||||||||||
|
彈簧復位二位閥 |
1.0 |
1.2 |
1.3 |
1.0 |
|||||||||||||
|
液壓對中二位閥 |
0.8 |
1.2 |
0.8 |
0.5 |
|||||||||||||
|
|
0.653)無預壓閥 |
0.45有預壓閥或足夠大的流量 |
|||||||||||||||
|
最大流量 （L/min） |
160 |
300 |
650 |
1100 |
|||||||||||||
說明：

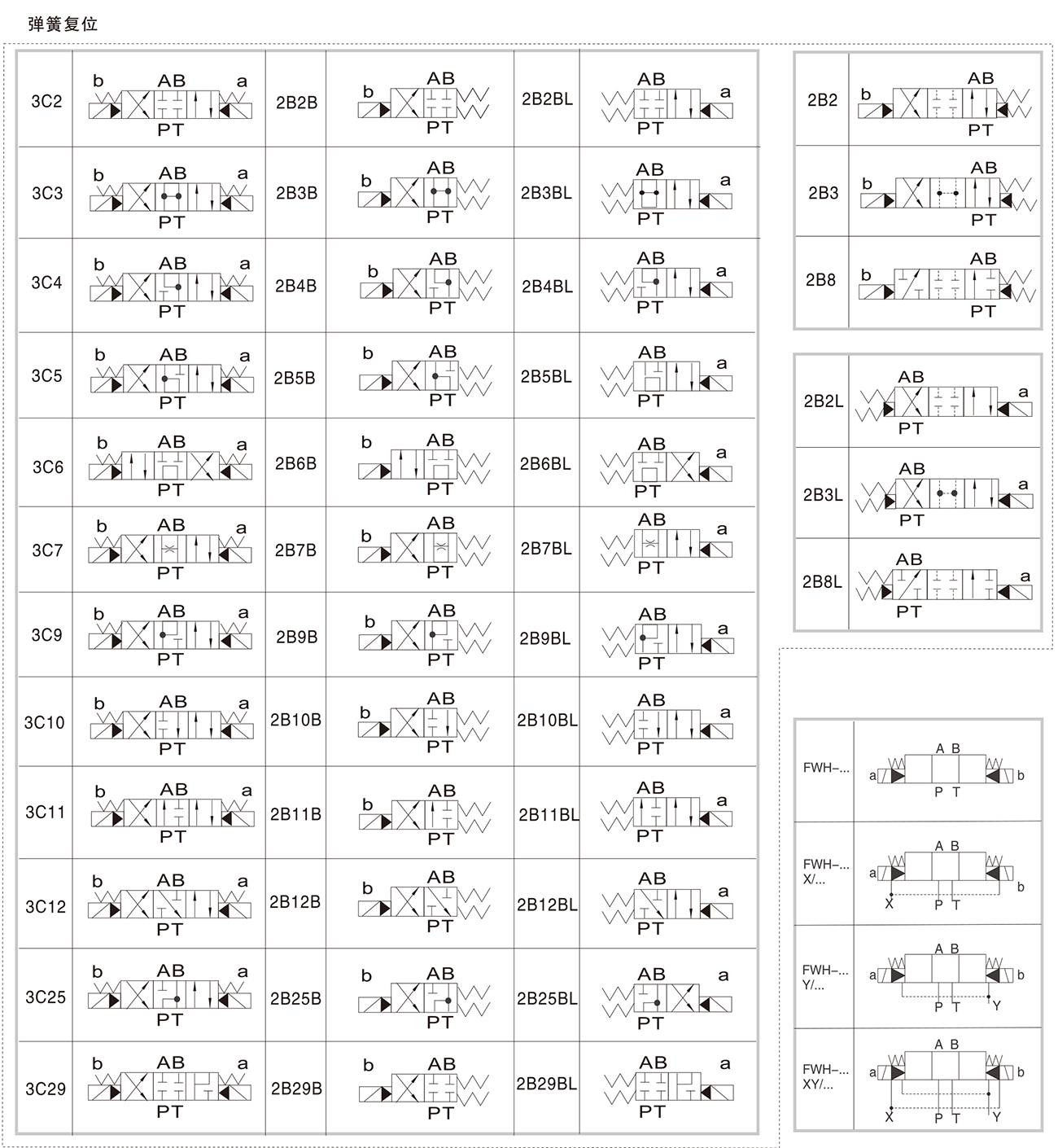

1）內腔不適用于2B3、3C3、3C5、3C7、3C25；
2）適用于2B3、3C3、3C5、3C7、3C25；
3）在中位油P至T或當閥經中位（二位閥）時，流量足夠保由P至T有壓降0.65MPA，才能用控制油控。
電磁鐵的電氣參數
|
電壓類別 |
直流電源 |
交流電源 |
|
電壓 (V) |
12、24 |
110、220/50Hz |
|
消耗功率 (W) |
30 |
- |
|
吸合功率 (VA) |
- |
46 |
|
啟動功率 (VA) |
- |
130 |
|
運行狀態 |
連續 |
|
|
環境溫度 (℃) |
至+50 |
|
|
最高線圈溫度2） (℃) |
+150 |
|
|
閥的保護形式符合標準DIN40 050 |
IP65 |
|
說明：
1、用于中位卸荷換向閥，需單獨訂貨，電液10通徑（FWH-03）無此閥。
2、當控制壓力高于25MPa時采用。

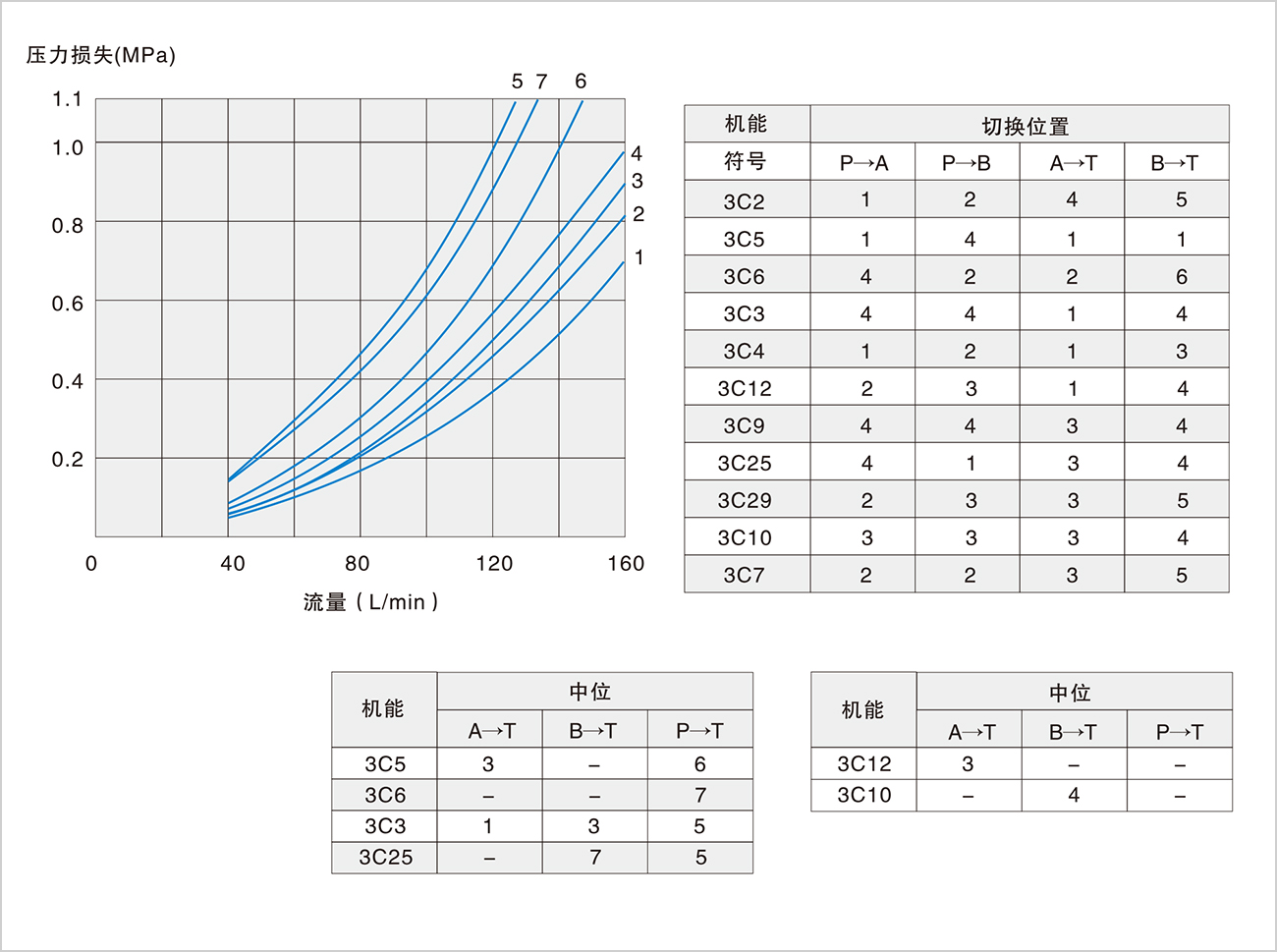

03規格 特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

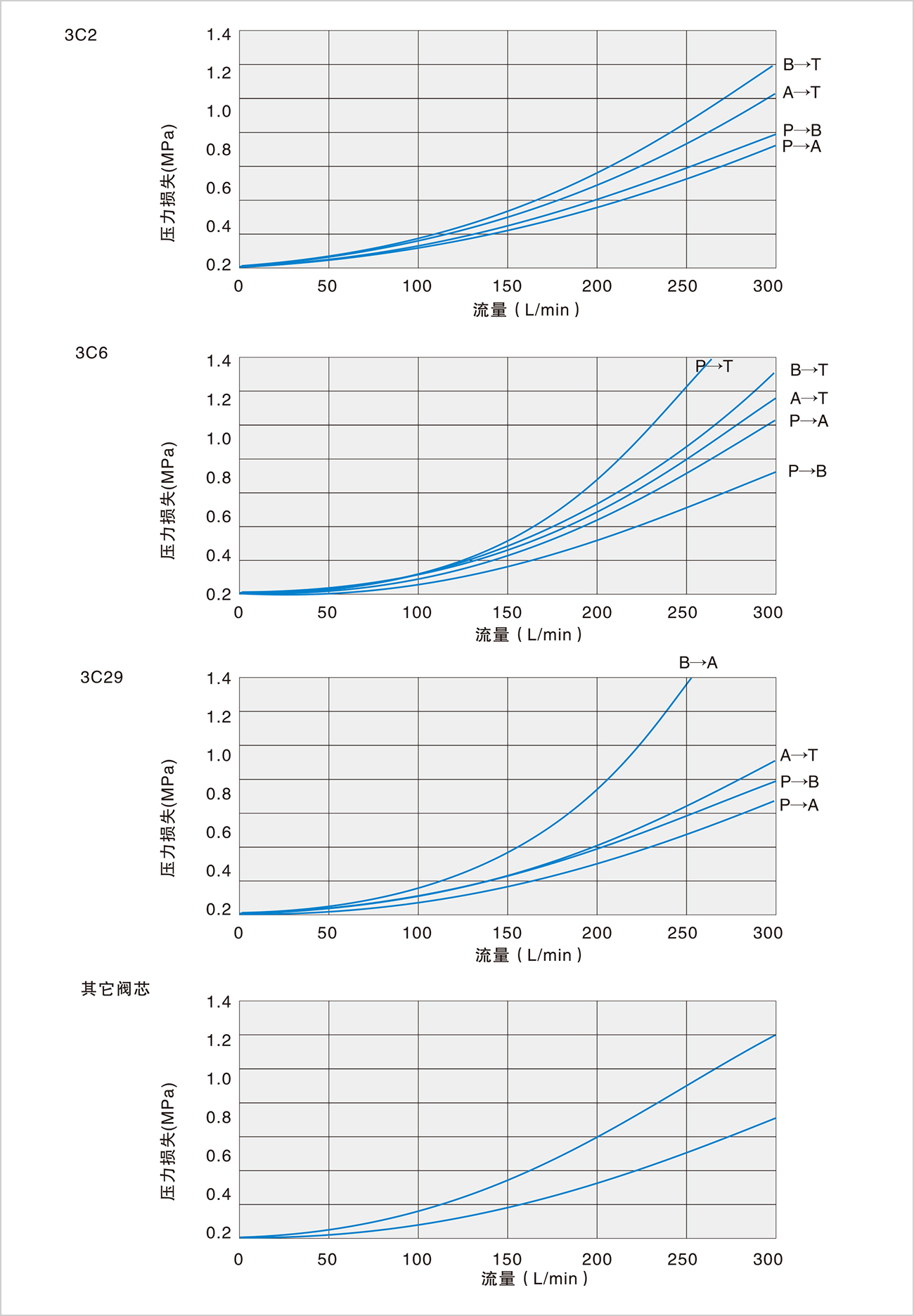

04規格 特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

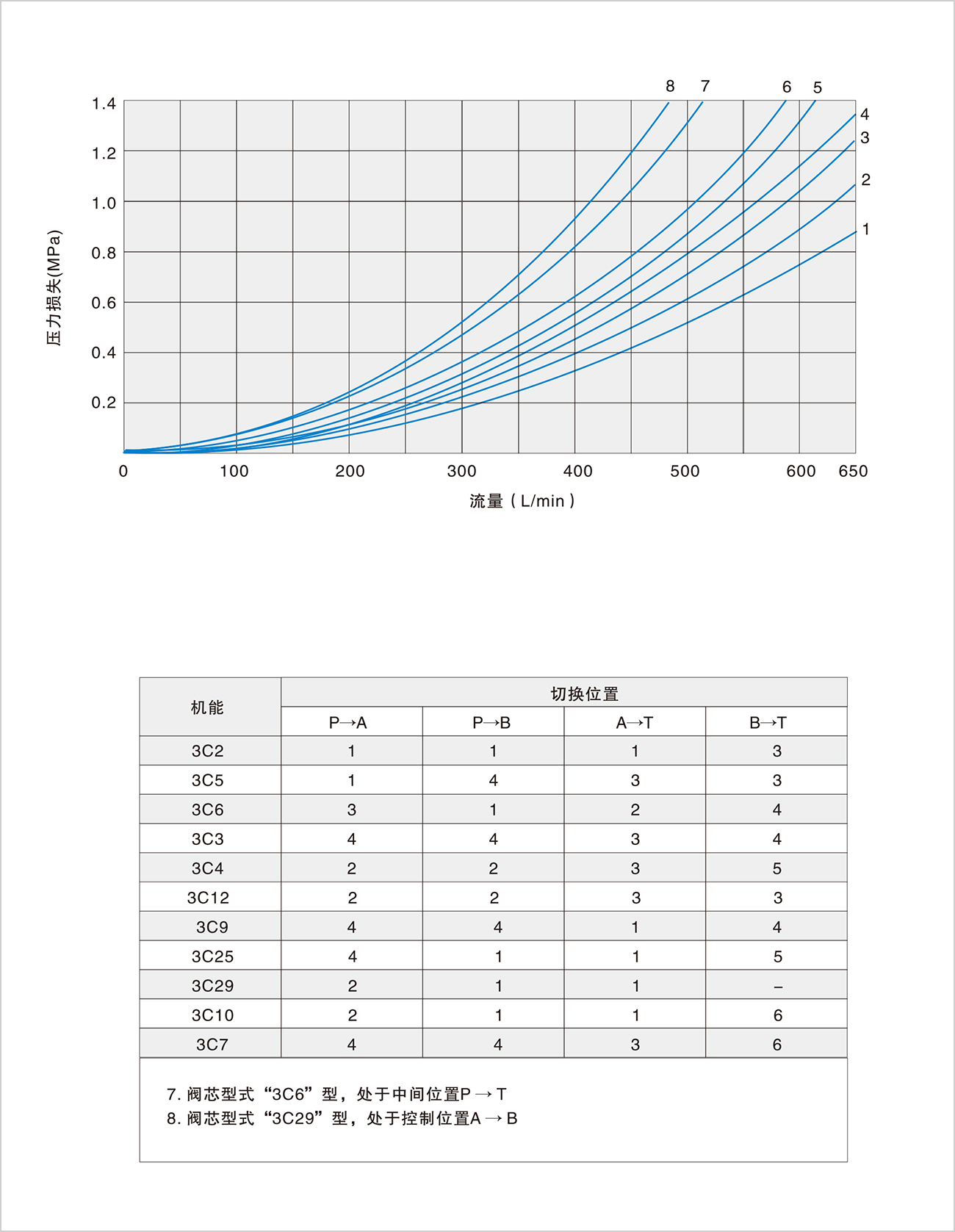

06規格 特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

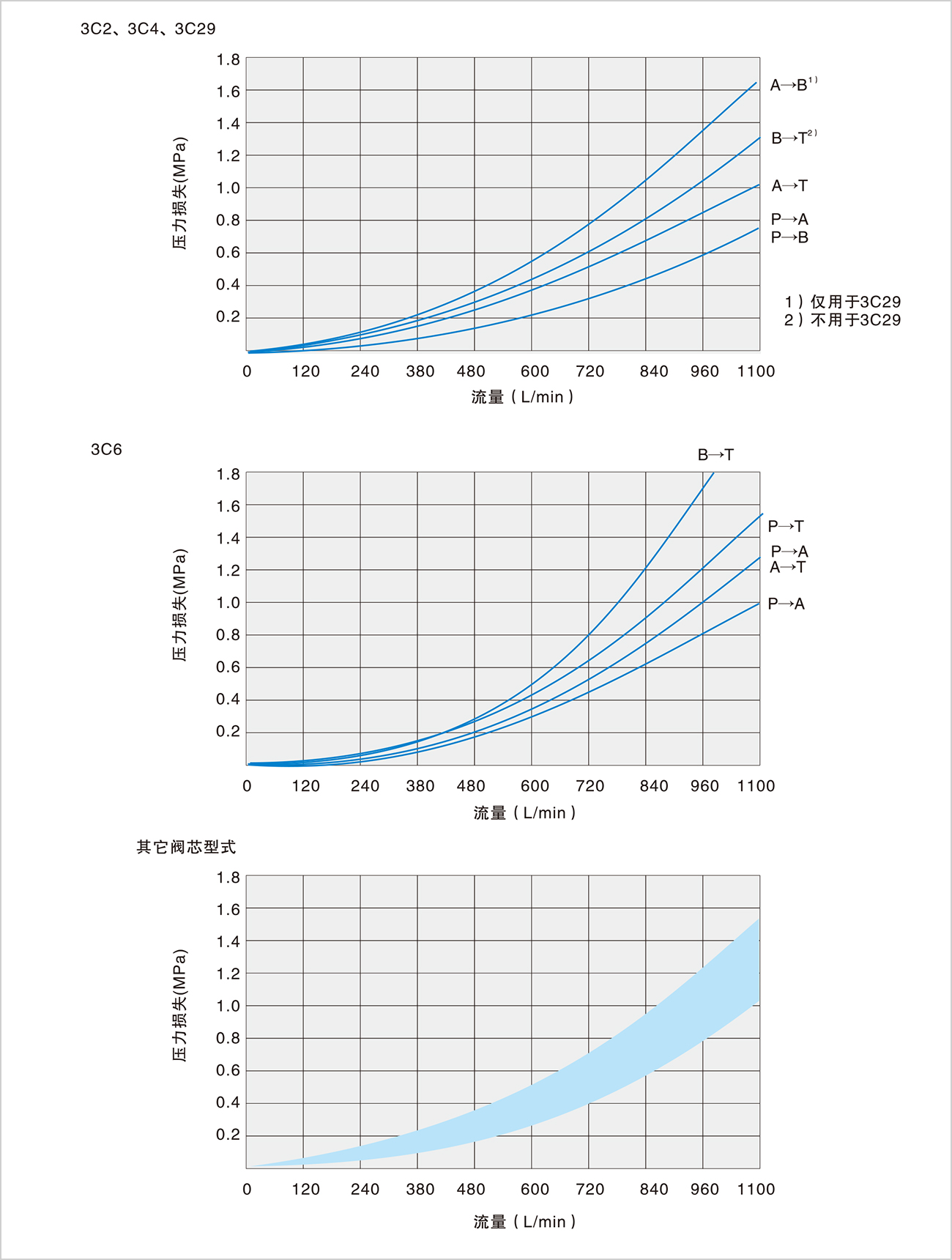

10規格 特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

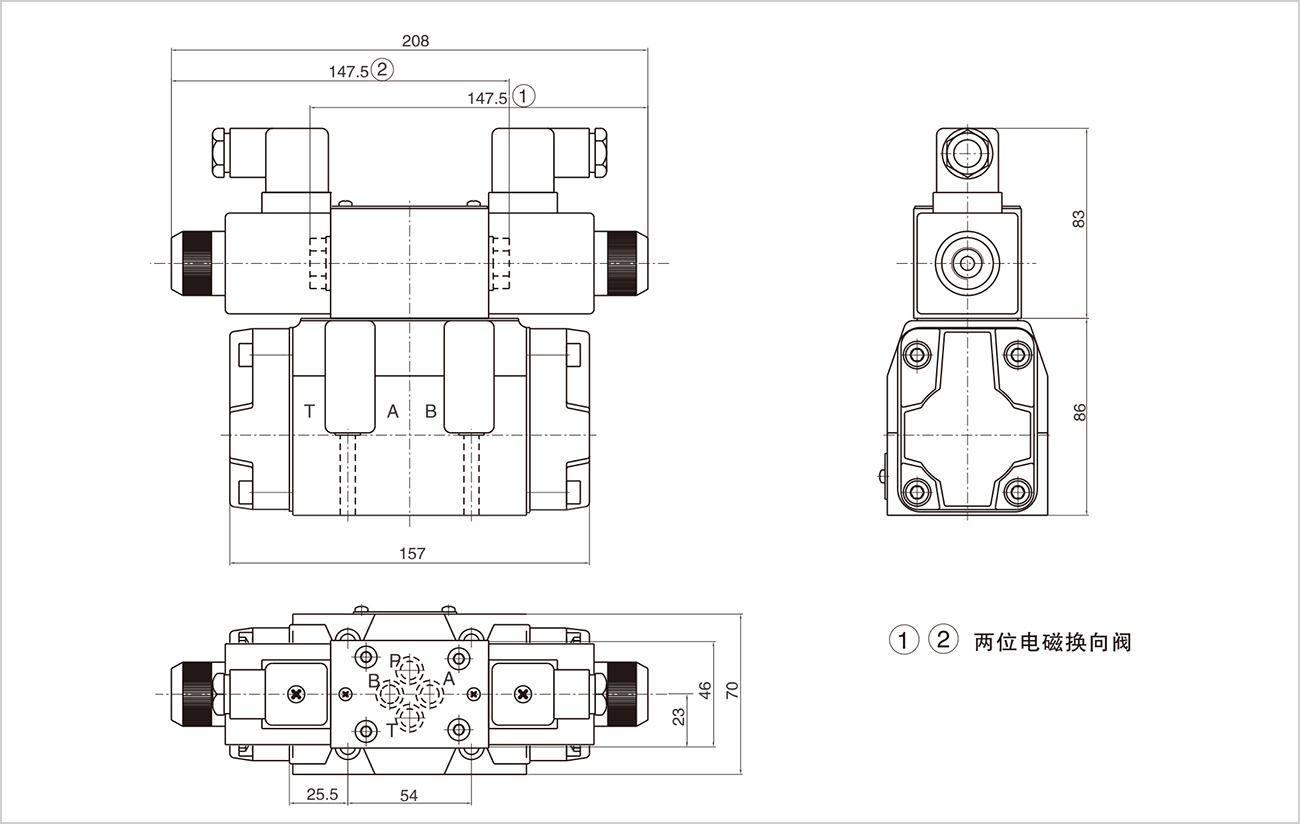

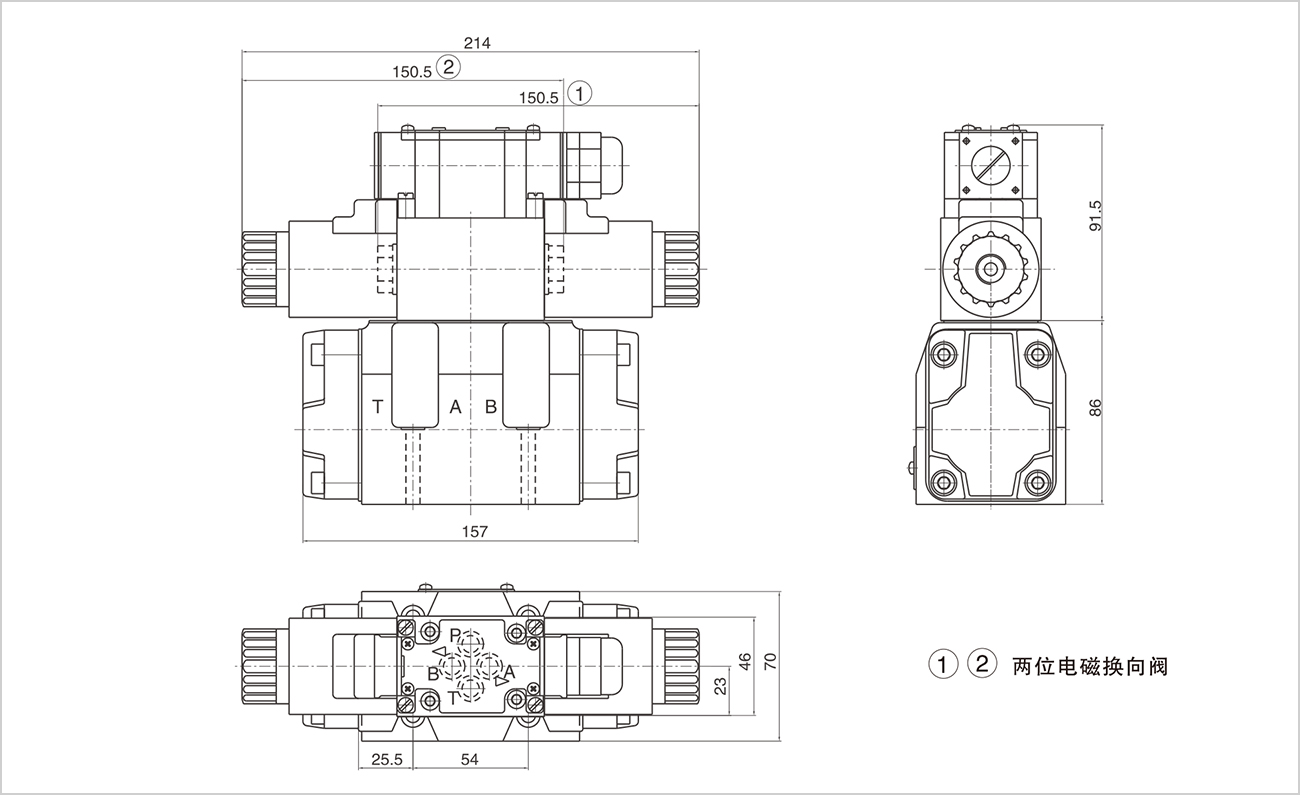

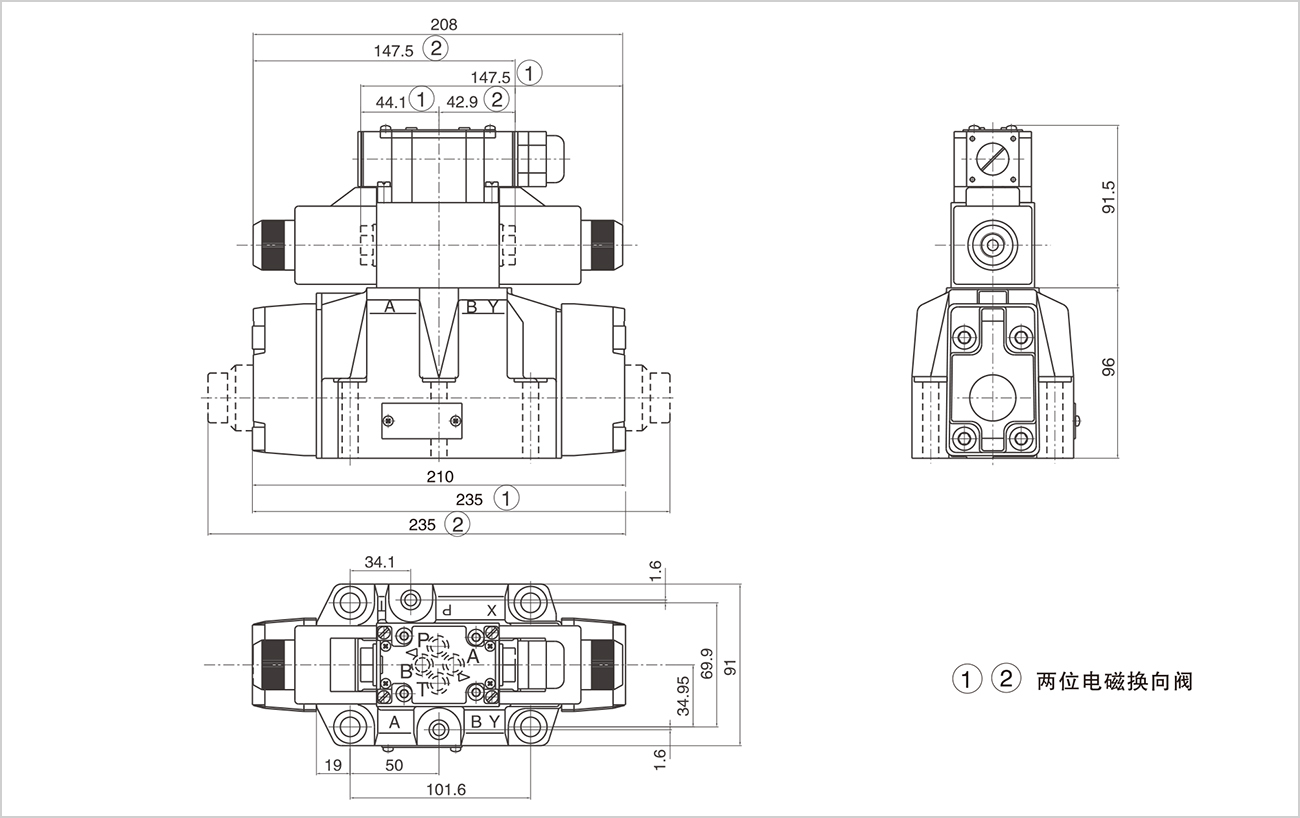

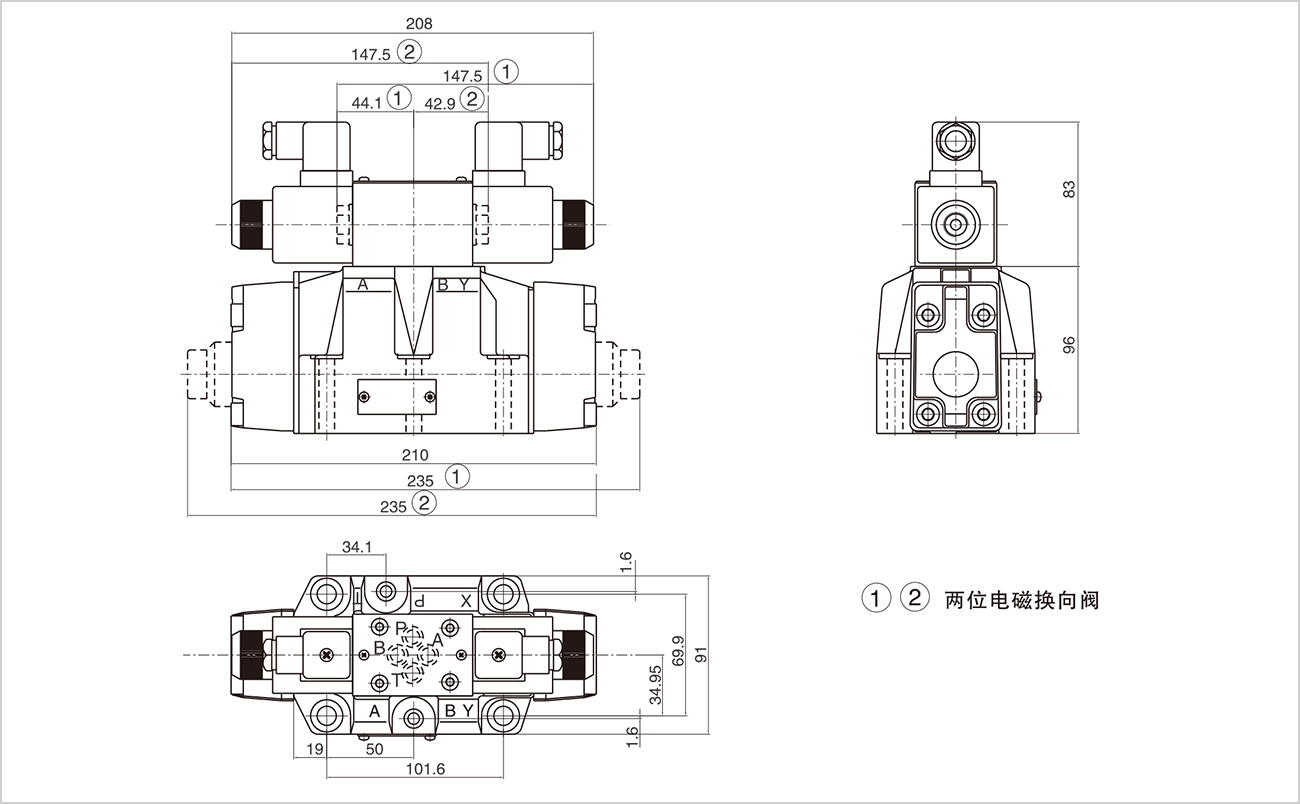

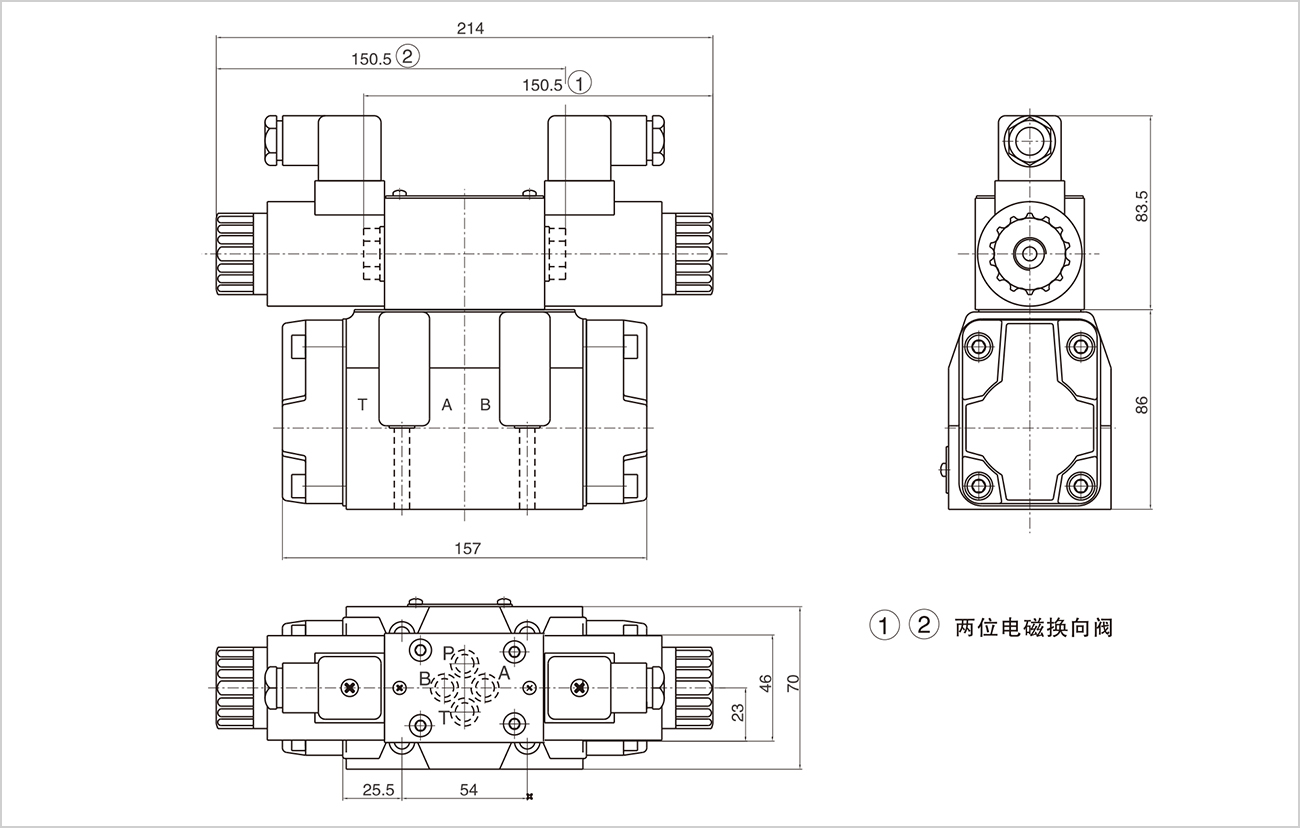

03 直流插座式

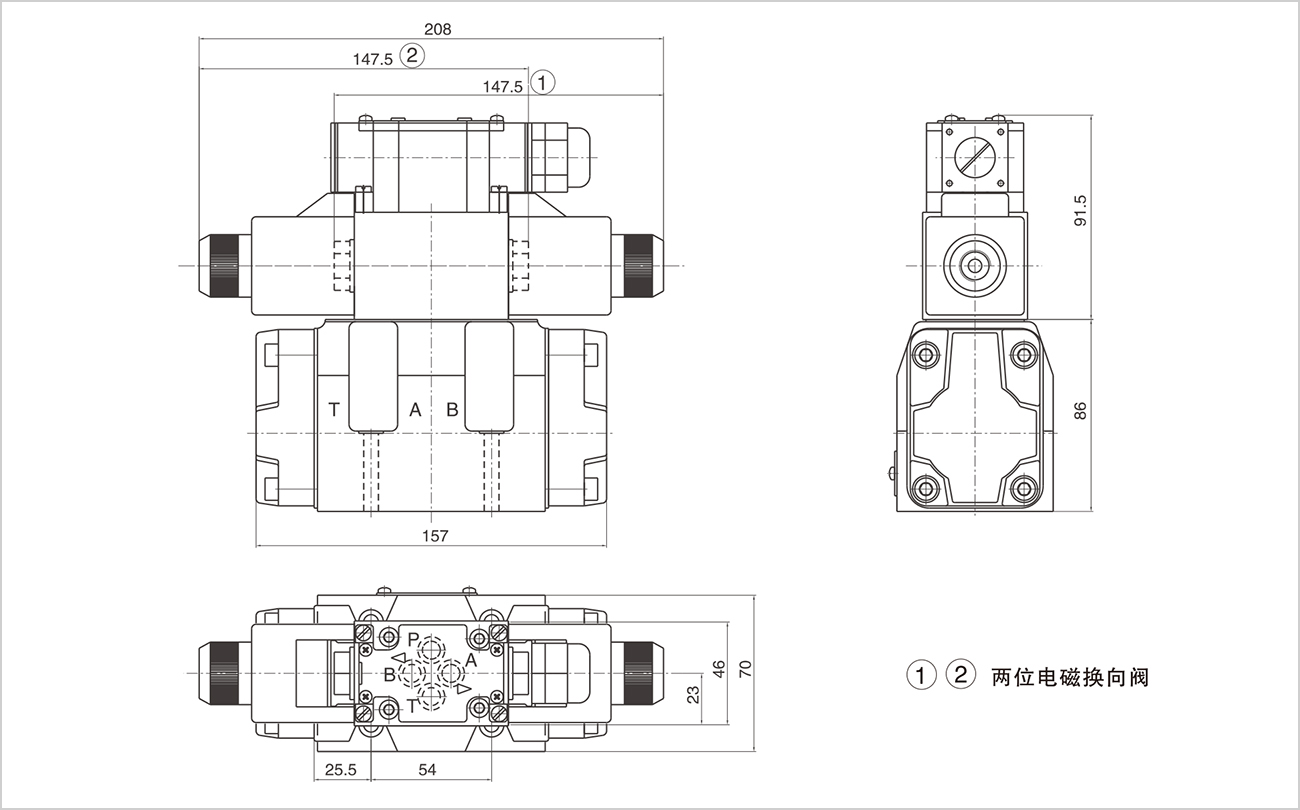

03 直流線盒式
03 交流插座式
03 交流線盒式

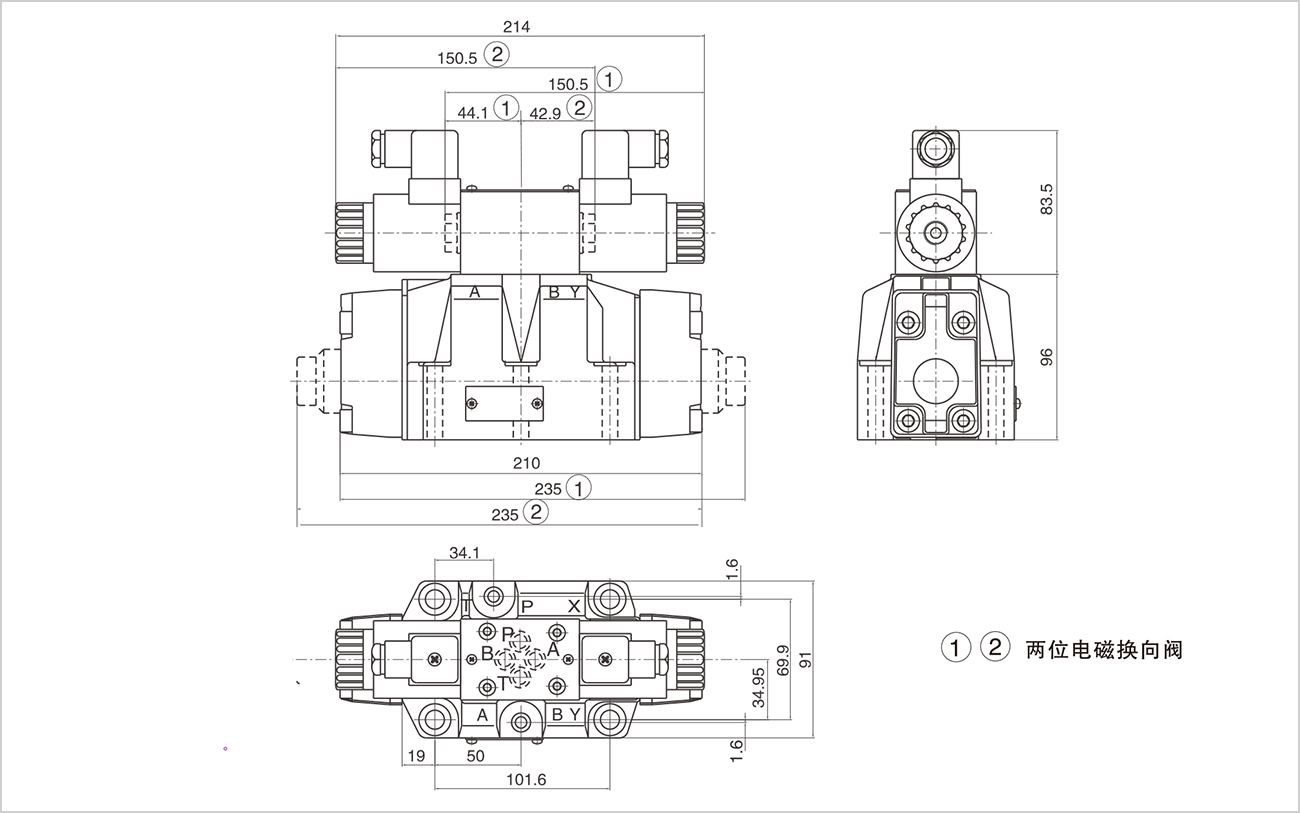

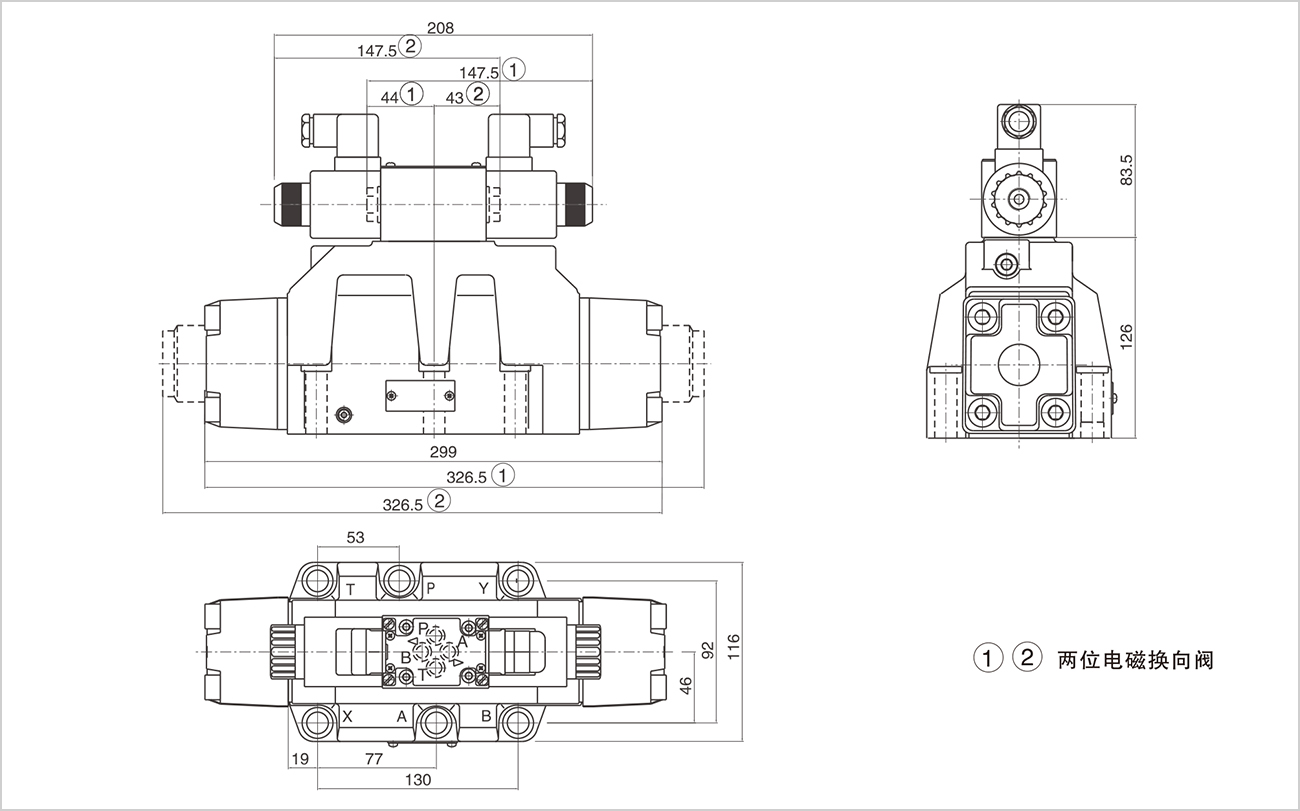

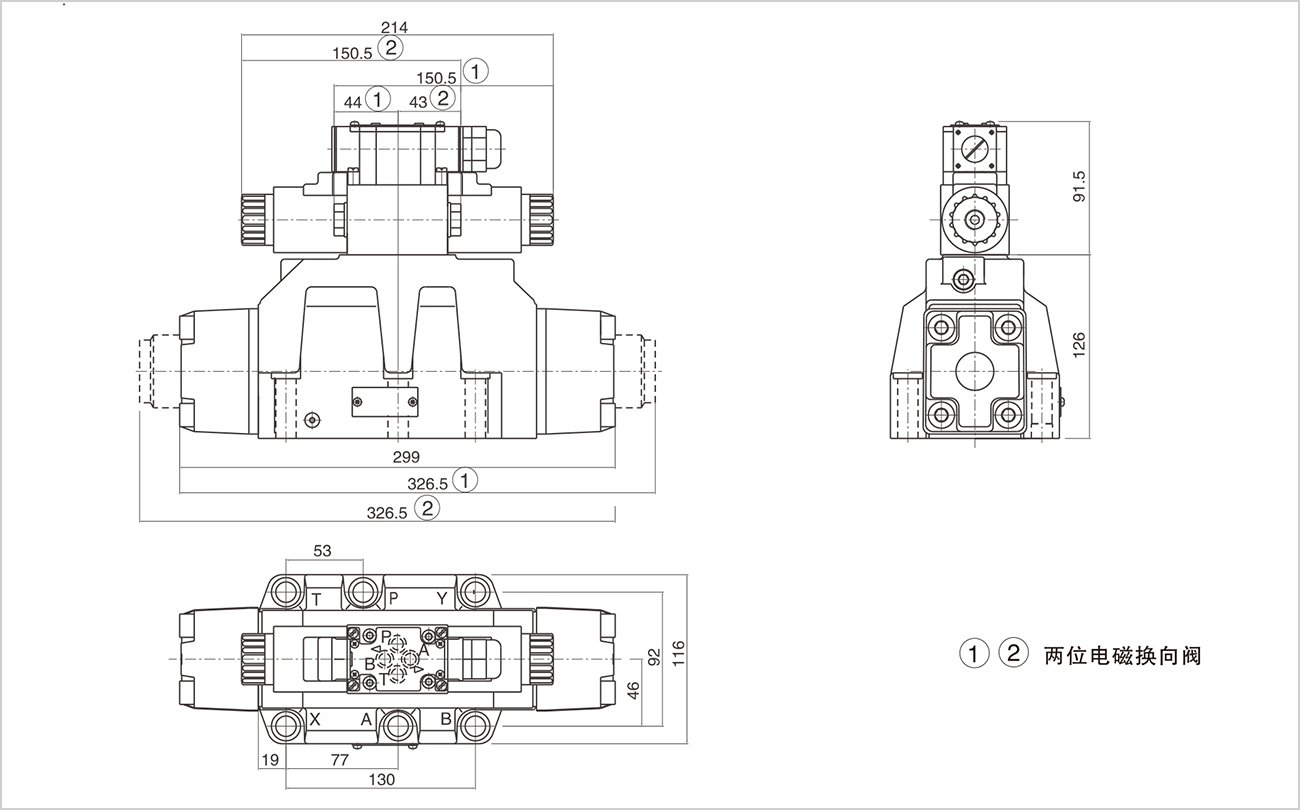

04 直流插座式

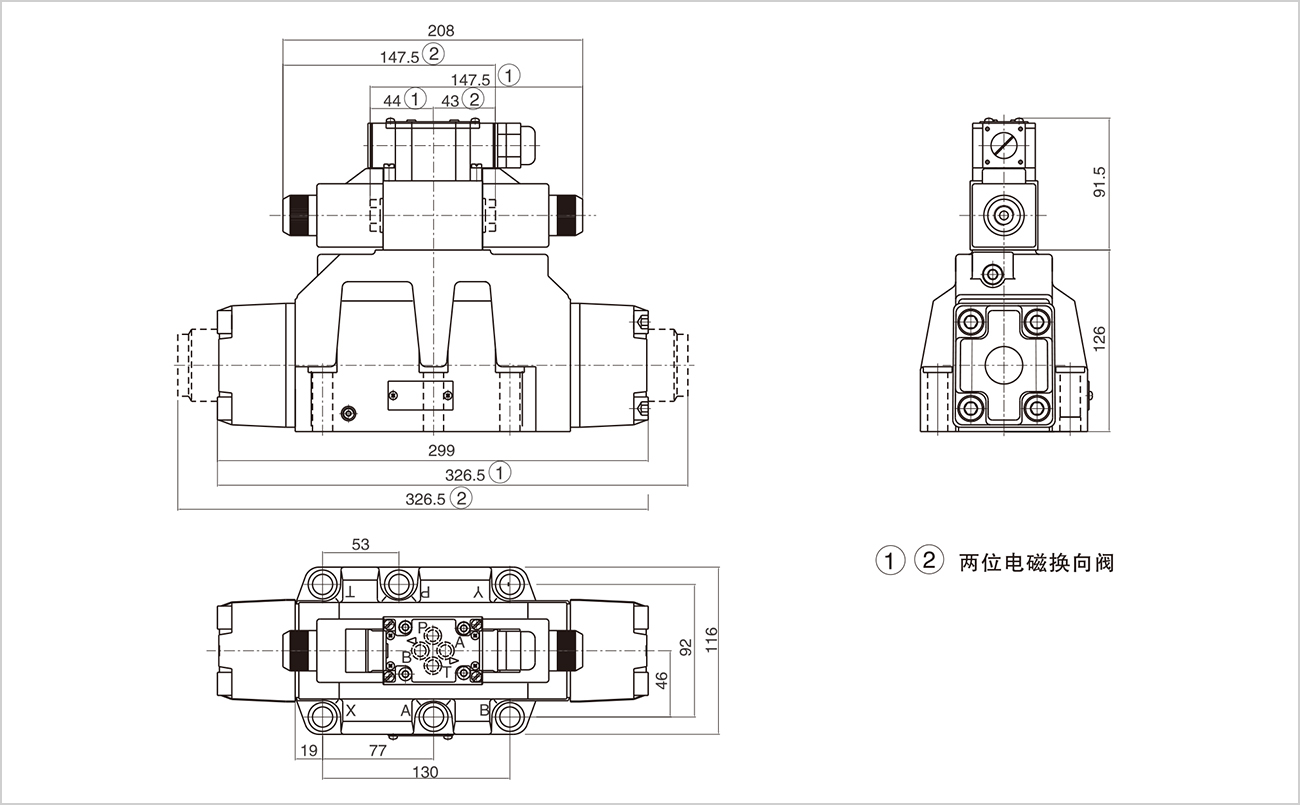

04 直流線盒式
04 交流插座式
04 交流線盒式

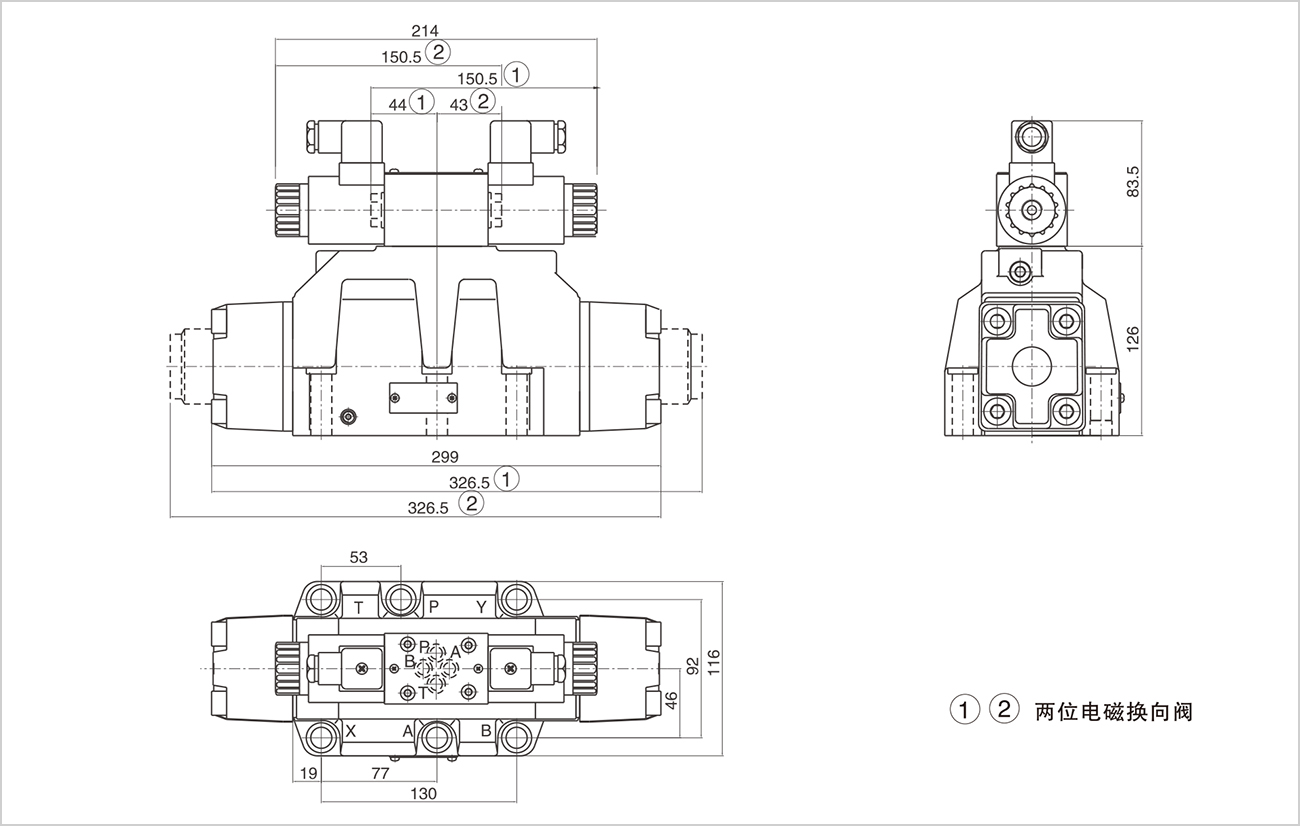

06 直流插座式
06 直流線盒式
06 交流插座式
06 交流線盒式

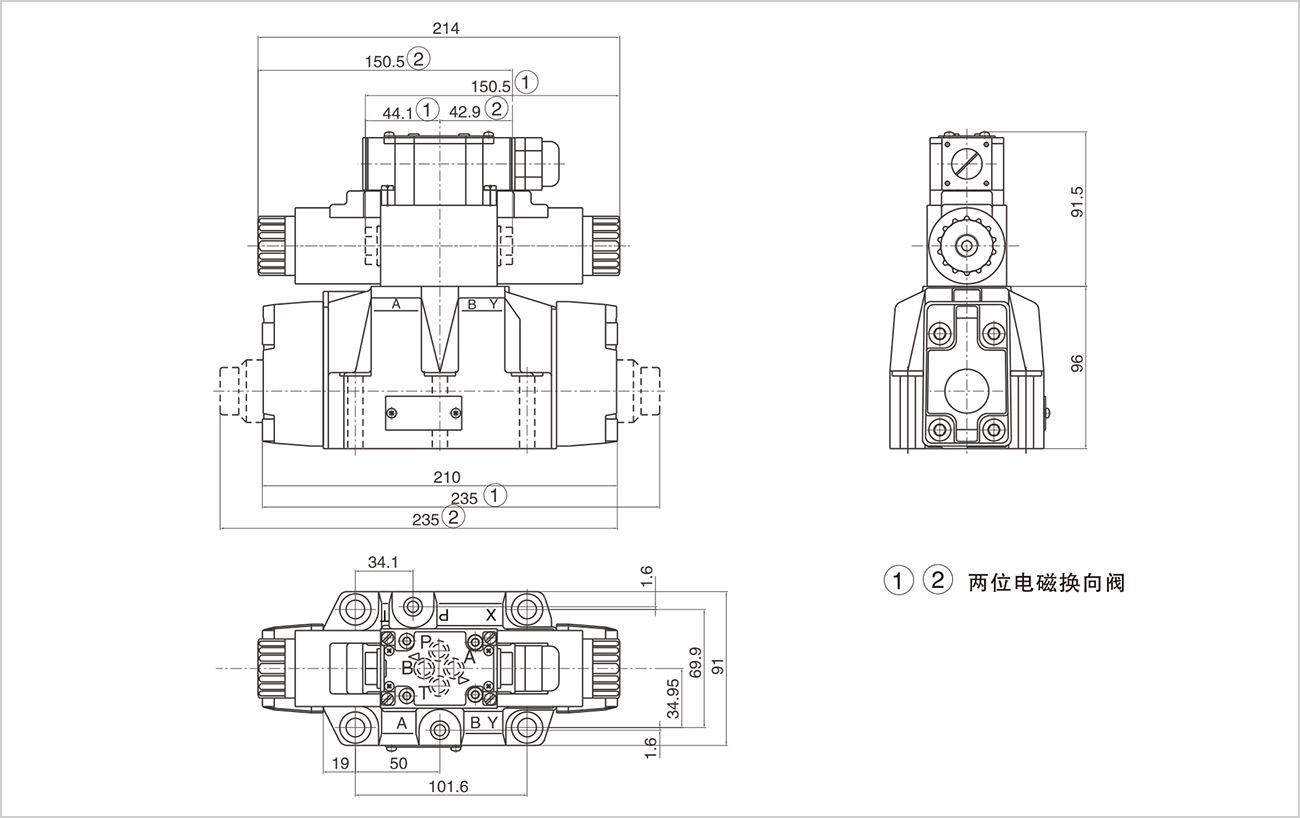

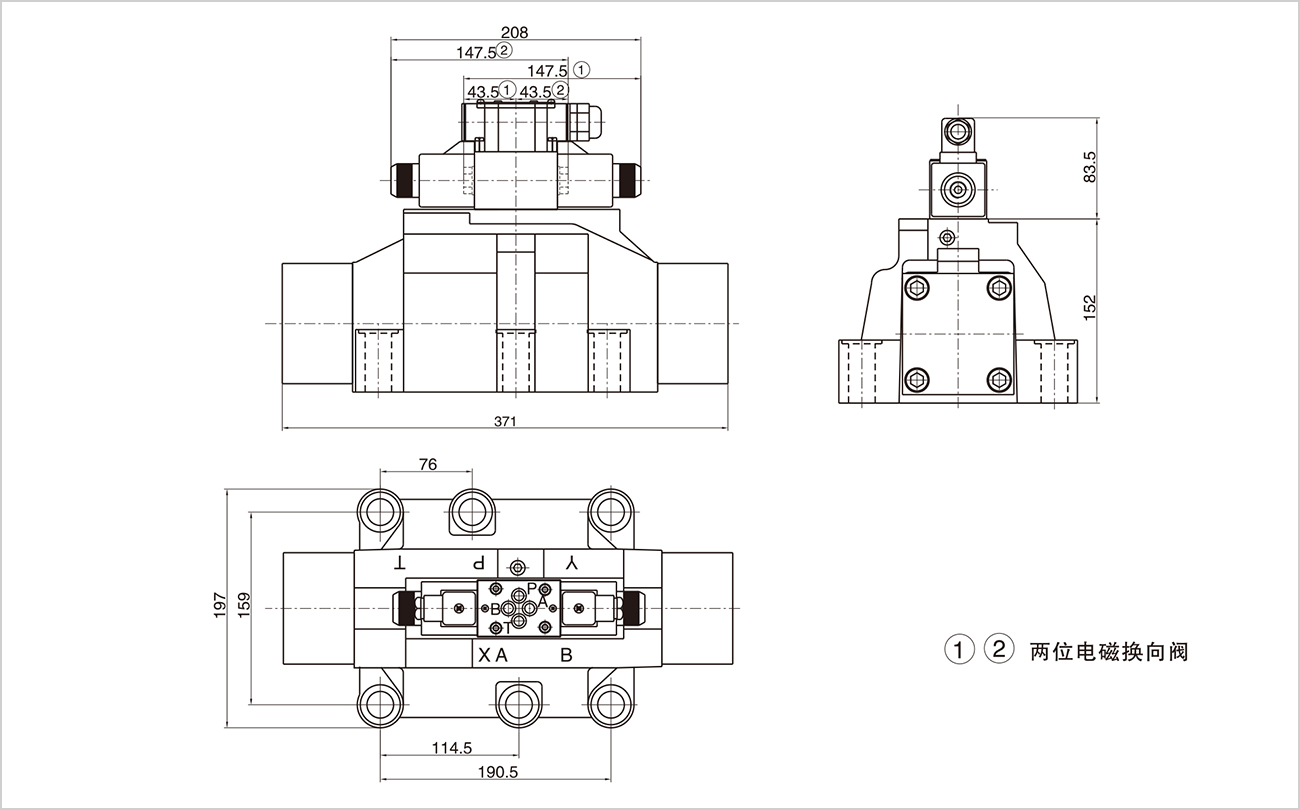

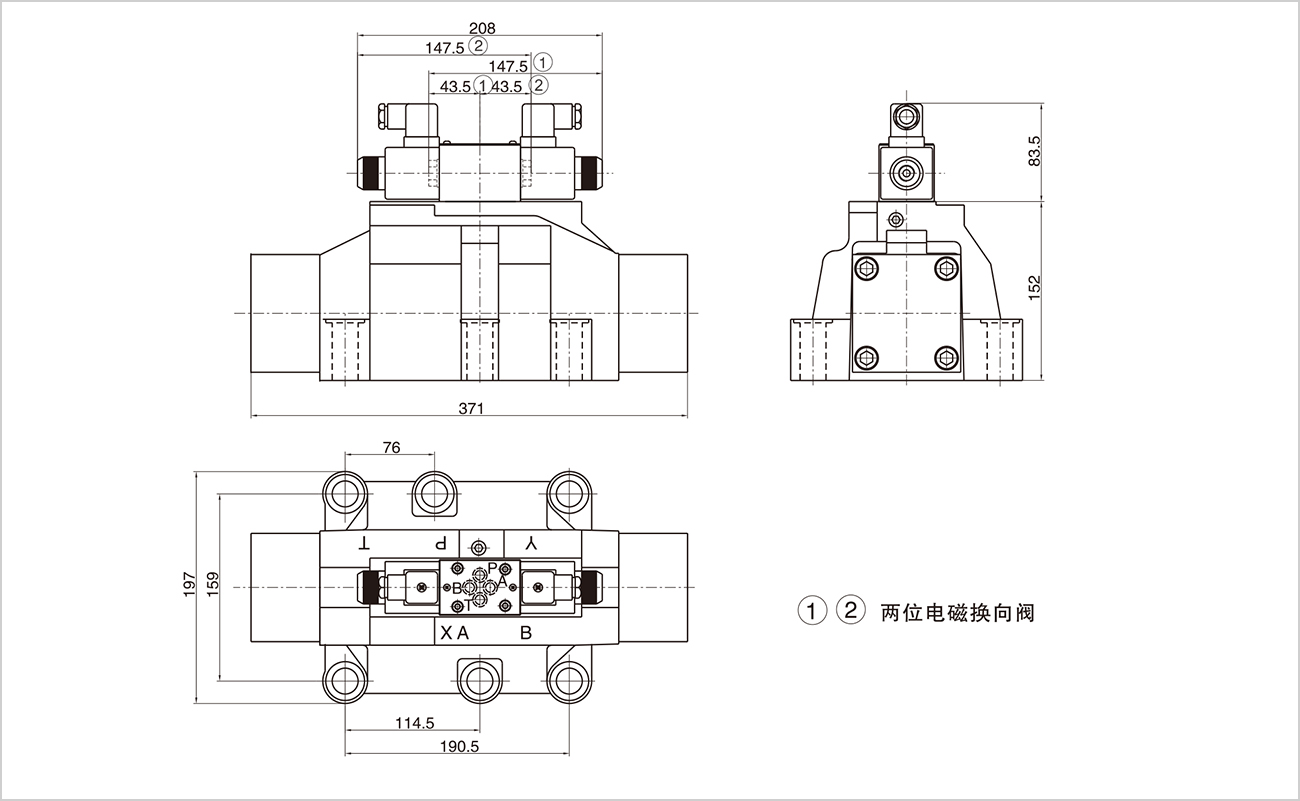

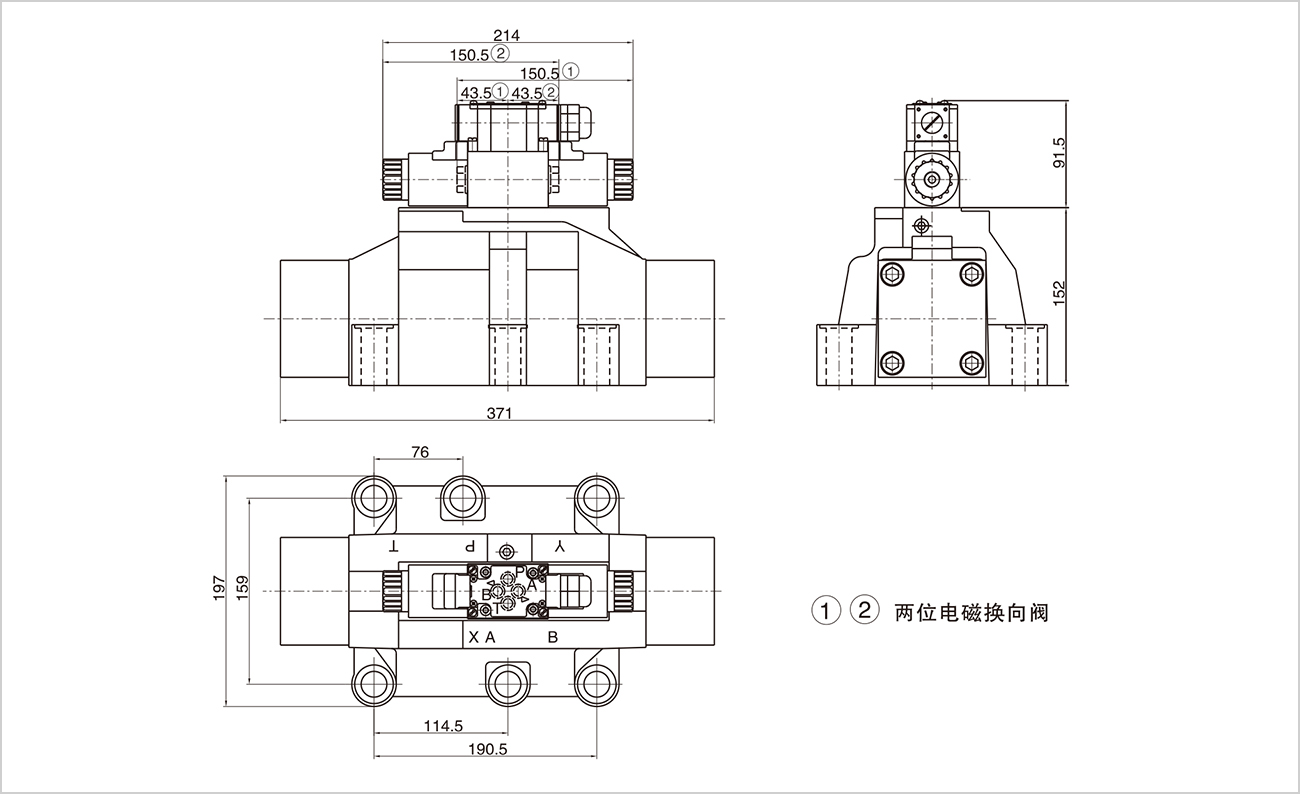

10 直流插座式
10 直流線盒式

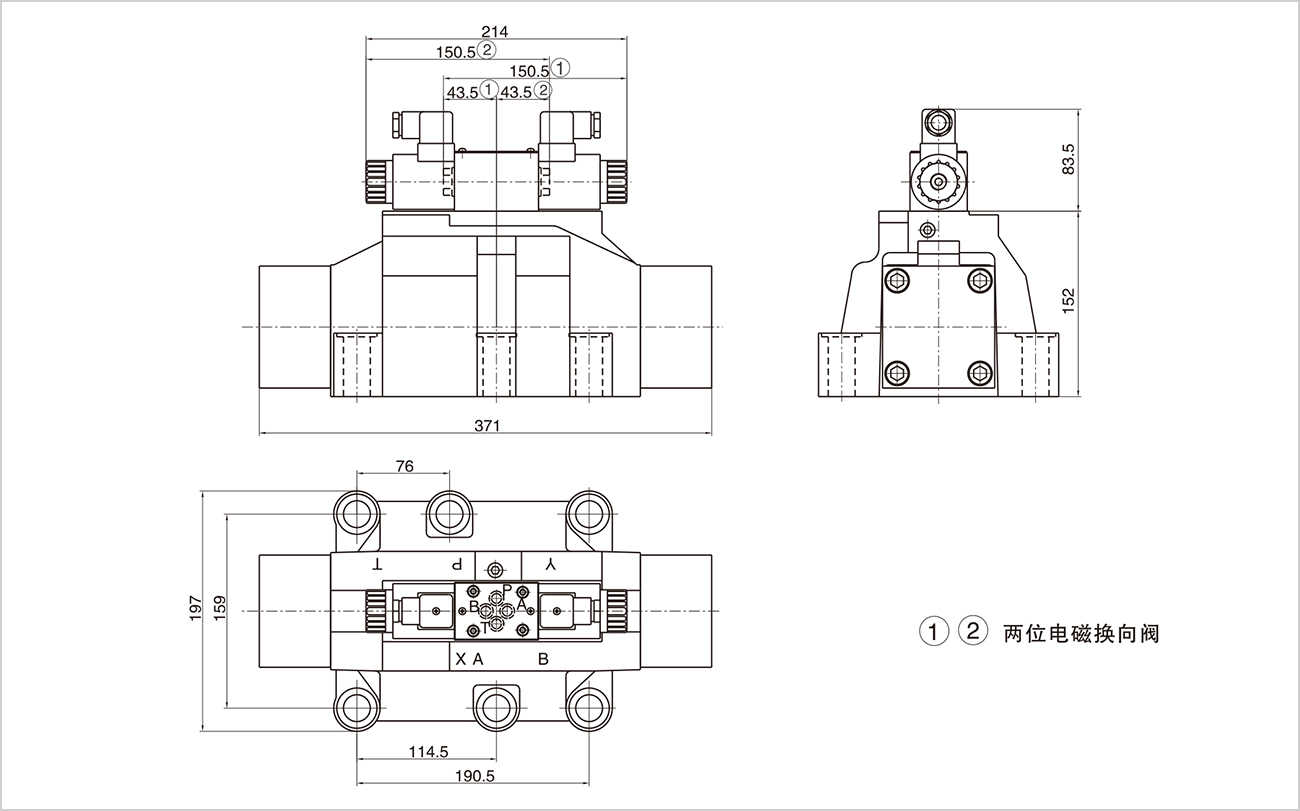

10 交流插座式
10 交流線盒式

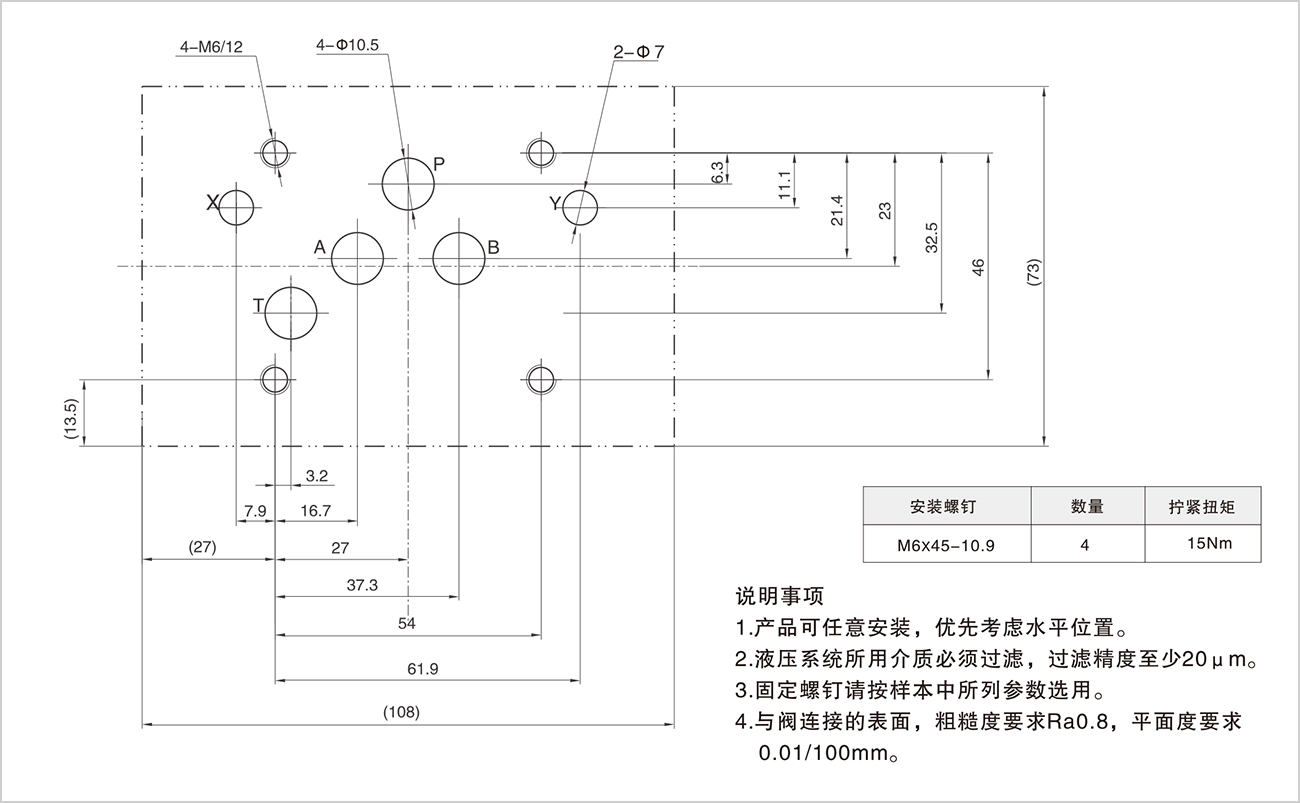

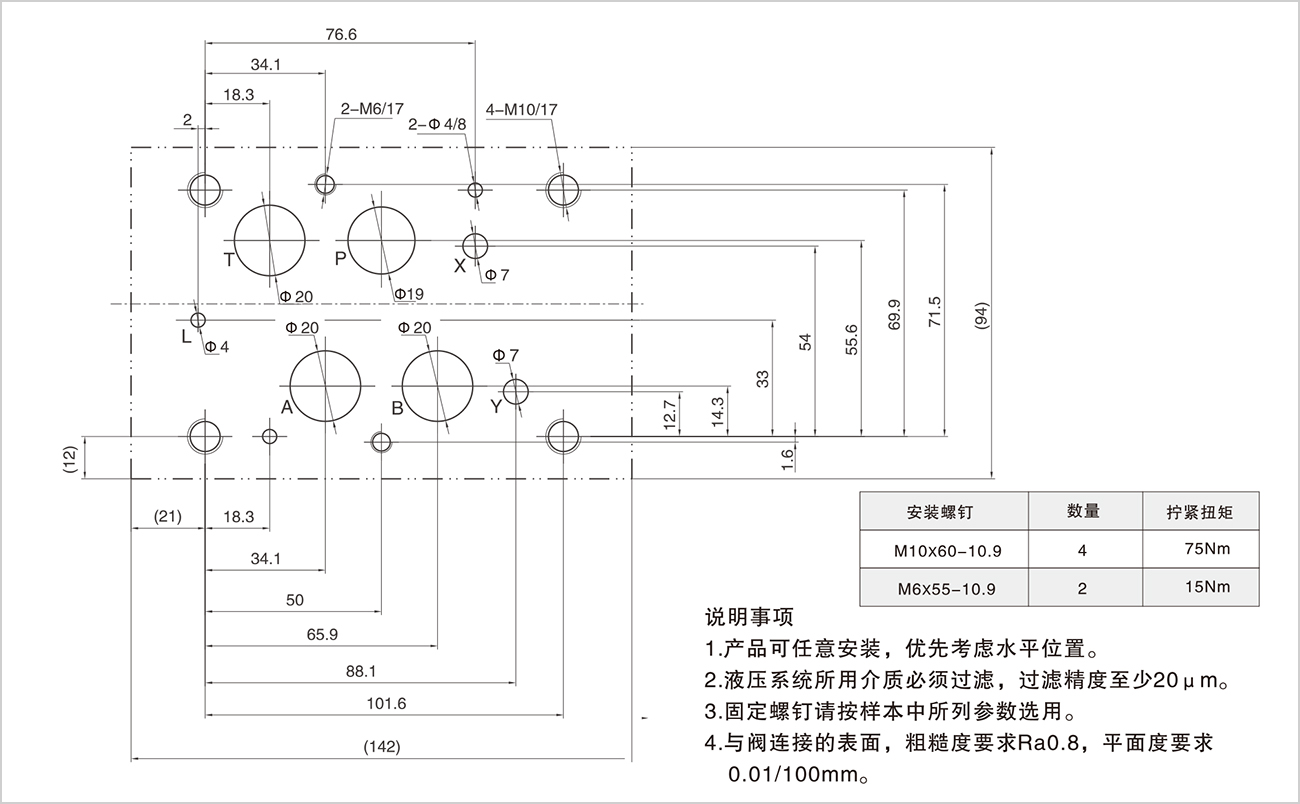

03 底板尺寸
04 底板尺寸

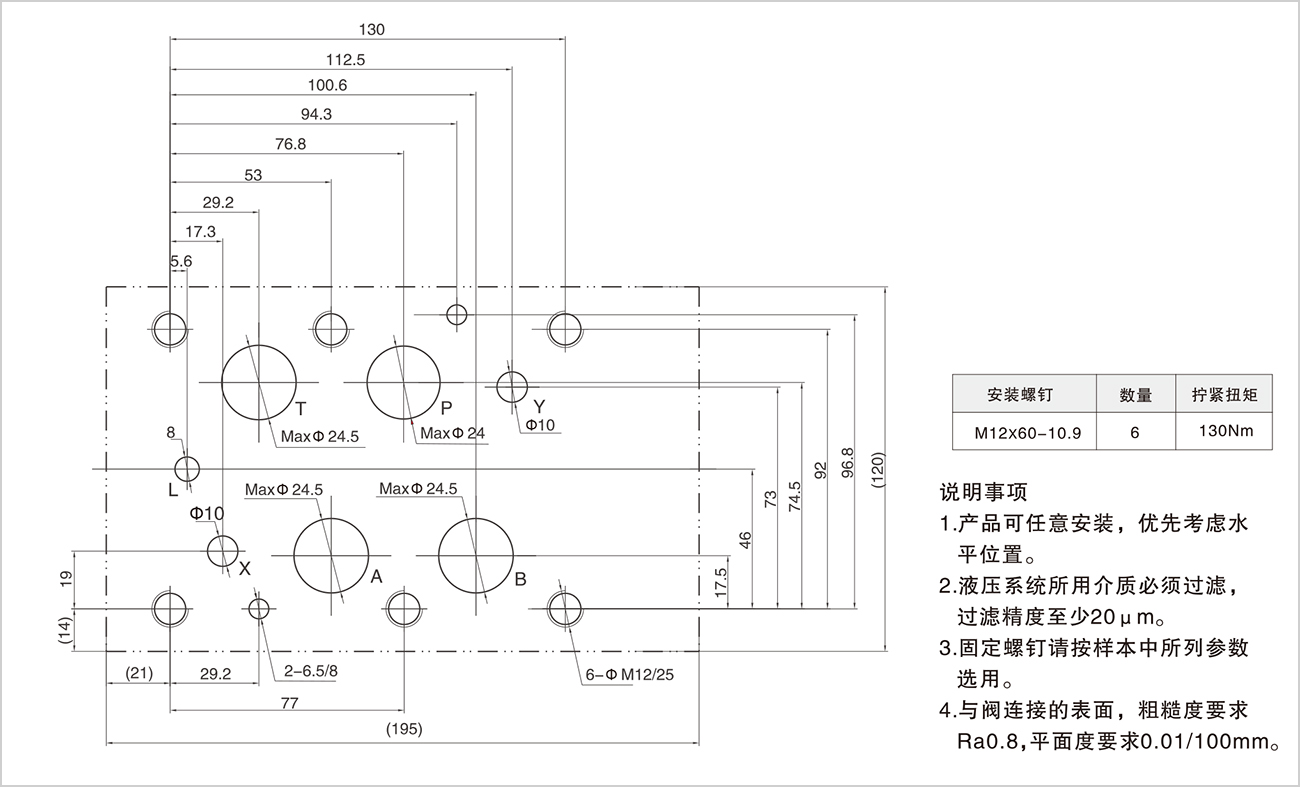

06 底板尺寸

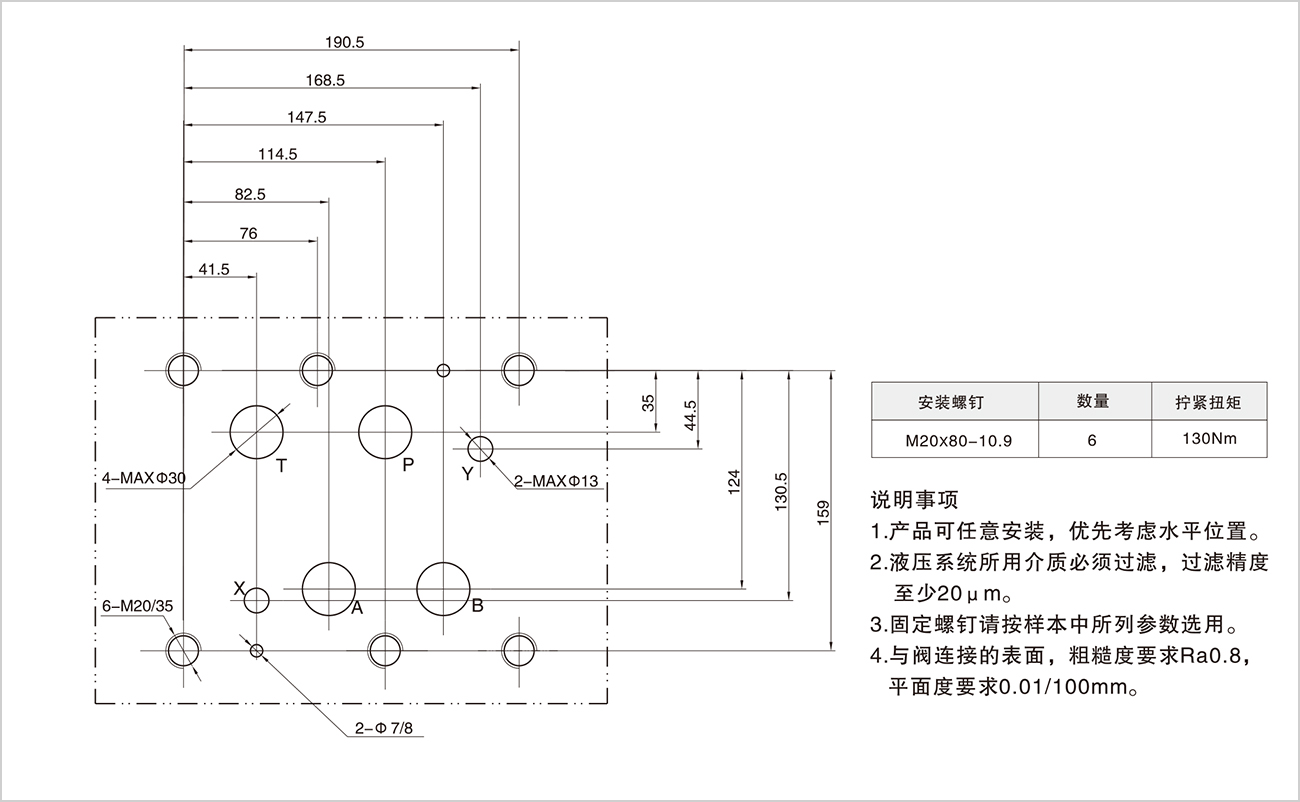

10 底板尺寸
