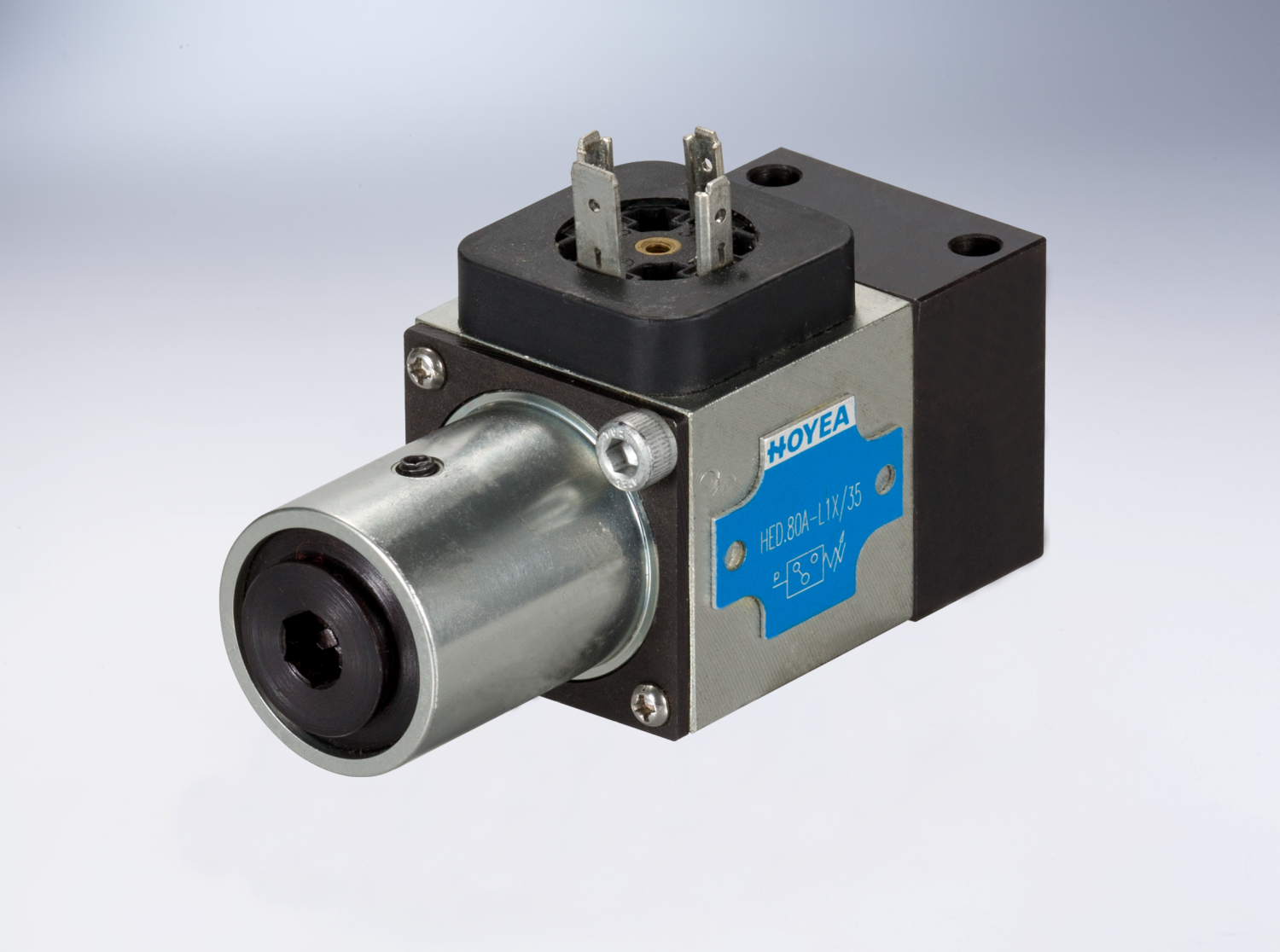

柱塞式壓力繼電器

HED 8型壓力繼電器是柱塞式壓力繼電器。壓力繼電器主要包括閥體，閥芯，彈簧，調節元件，微動開關等。受監測的液壓油通過阻尼孔作用于閥芯，閥芯另一端由彈簧座支撐，閥芯作用于彈簧座的力與無級可調的彈簧力相平衡。如果受監測的壓力低于設彈簧定值，則微動開關保持壓緊；如 果受監測的壓力達到設定壓力時微動開關釋放，從而實現電路接通或斷開。彈簧座的機械結構設計能在壓力突然降低時保護微動開關免遭損害，同時在壓力過高時防止彈簧被壓壞。
PDF樣本下載
  • 技術參數

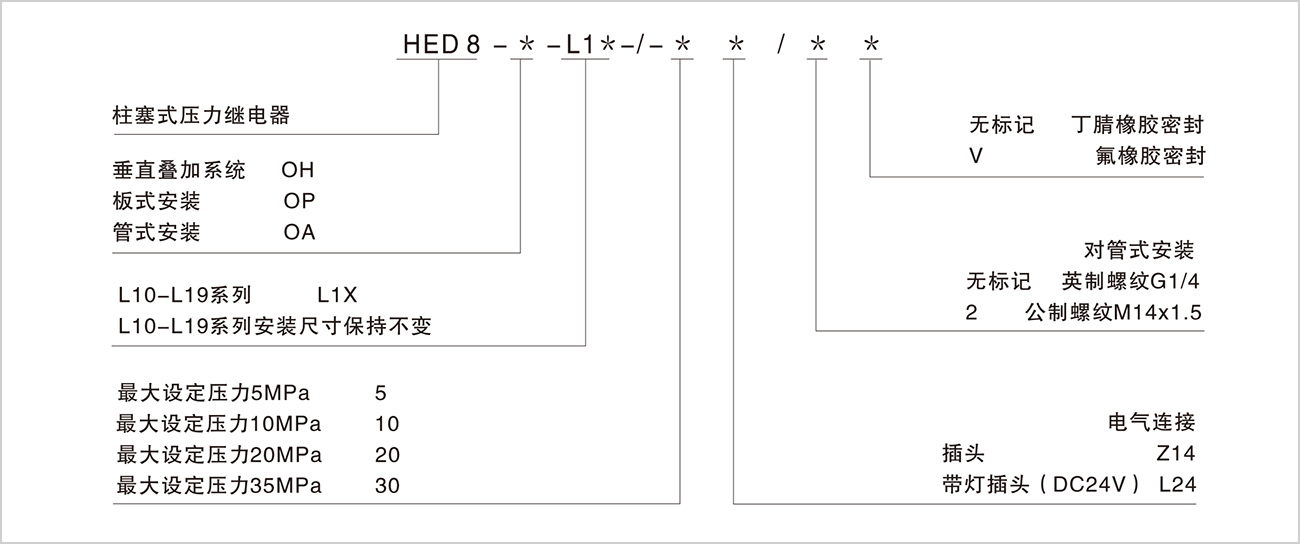

  • 型號說明

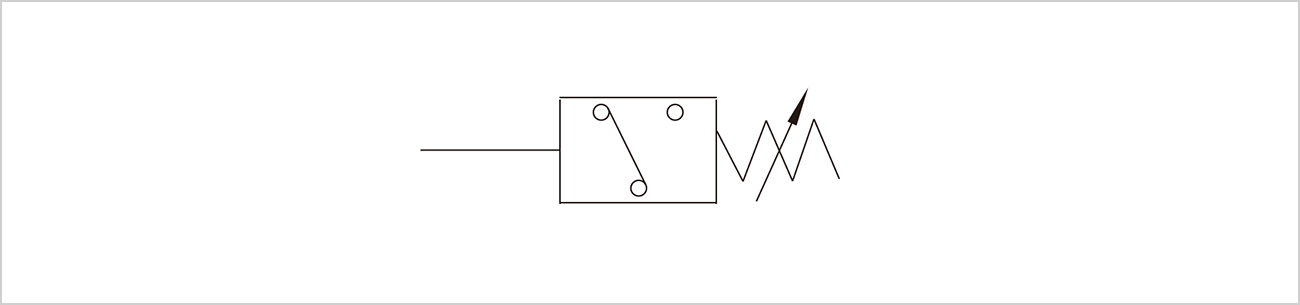

  • 機能符號

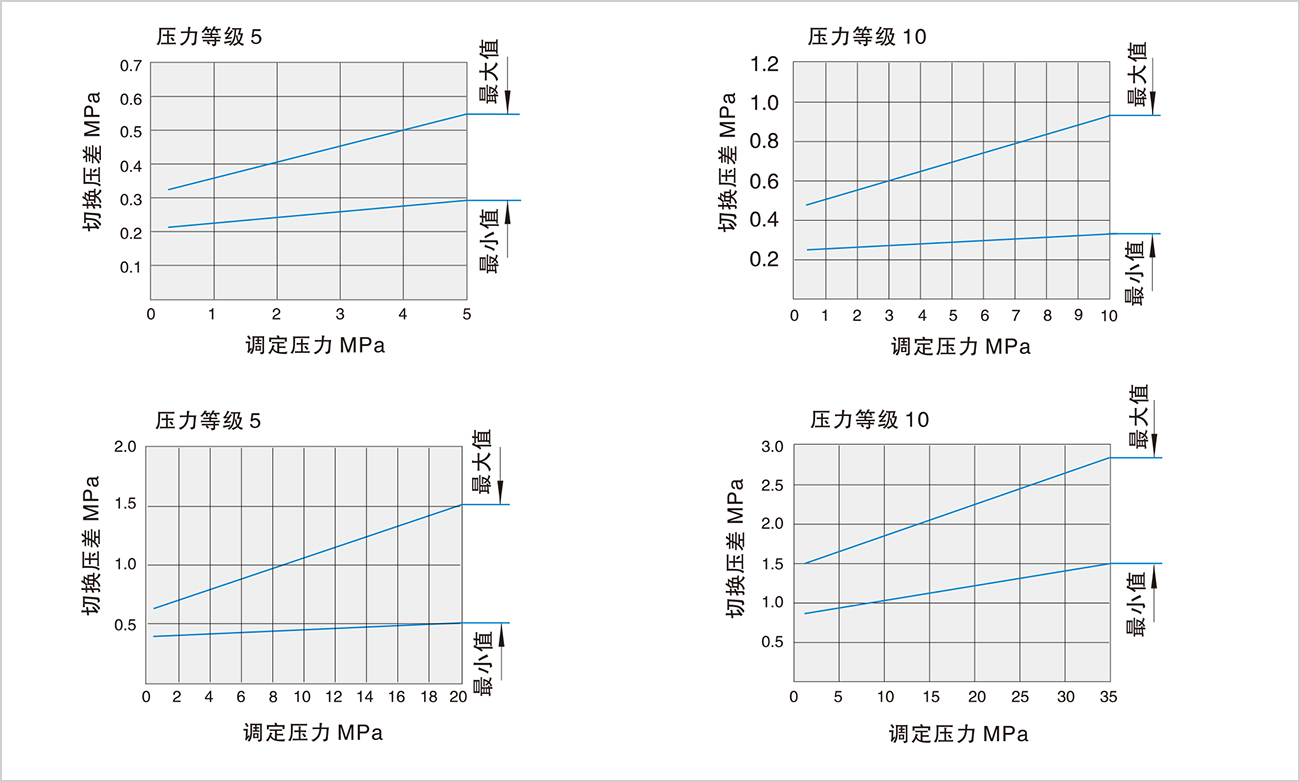

  • 性能曲線

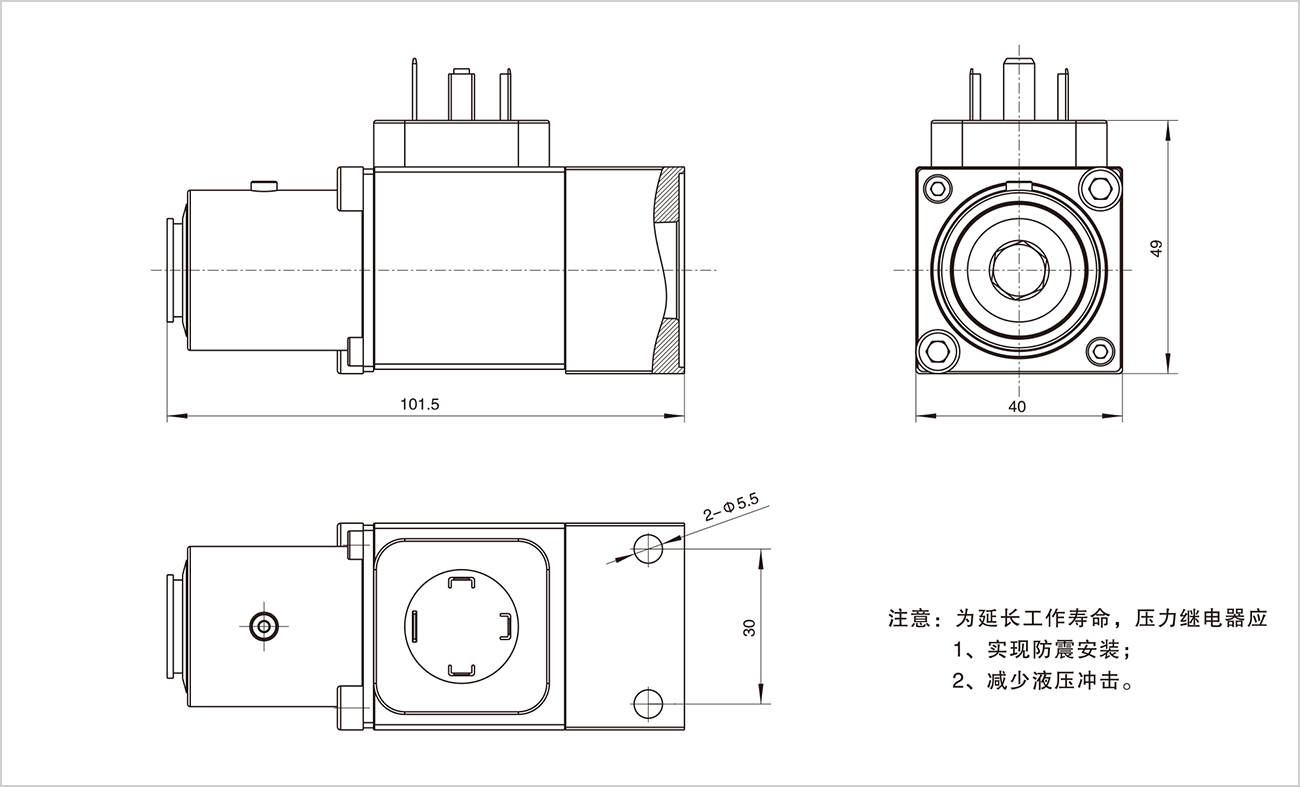

  • 外形尺寸

    • 型號

    HED8

    壓力等級 （MPa）

    （最高設定壓力）


    最高工作壓力MPa

    壓力設置范圍MPa

    5

    35

    0.2-5

    10

    35

    0.4-10

    20

    35

    0.5-20

    35

    50

    0.8-35

    工作介質

    符合DIN 51 524標準的礦物油（HL，HLP） -  適用于丁腈橡膠及氟橡膠密封磷酸酯 - 氟橡膠密封

    介質溫度范圍          （ ℃）

    -20~+80（優先選擇+40~+50）

    介質粘度范圍         （mm2/s）

    20-380（優先選擇30-46）

    污染度

    油液最高允許污染度按NAS1638第9級，

    推薦過濾器過濾精度（20≤δ≤50）

    切換精度（重復性）

    <±1%設定范圍

    允許的切好換頻率   I/h

    4800

    電氣連接

    接插件按DIN43650，A型，3...芯+PE

    接線最大橫截面積mm2

    0.5

    最大接觸負載

    -AC

    250V；5A

    -DC

    50V/1A; 125V/0.03A; 250V/0.02A

    保護級按DIN 40 050

    IP65

    如果是直流感 性負載，需使用滅弧器以延長壽命

    HED 8 OA L1X/  管式
