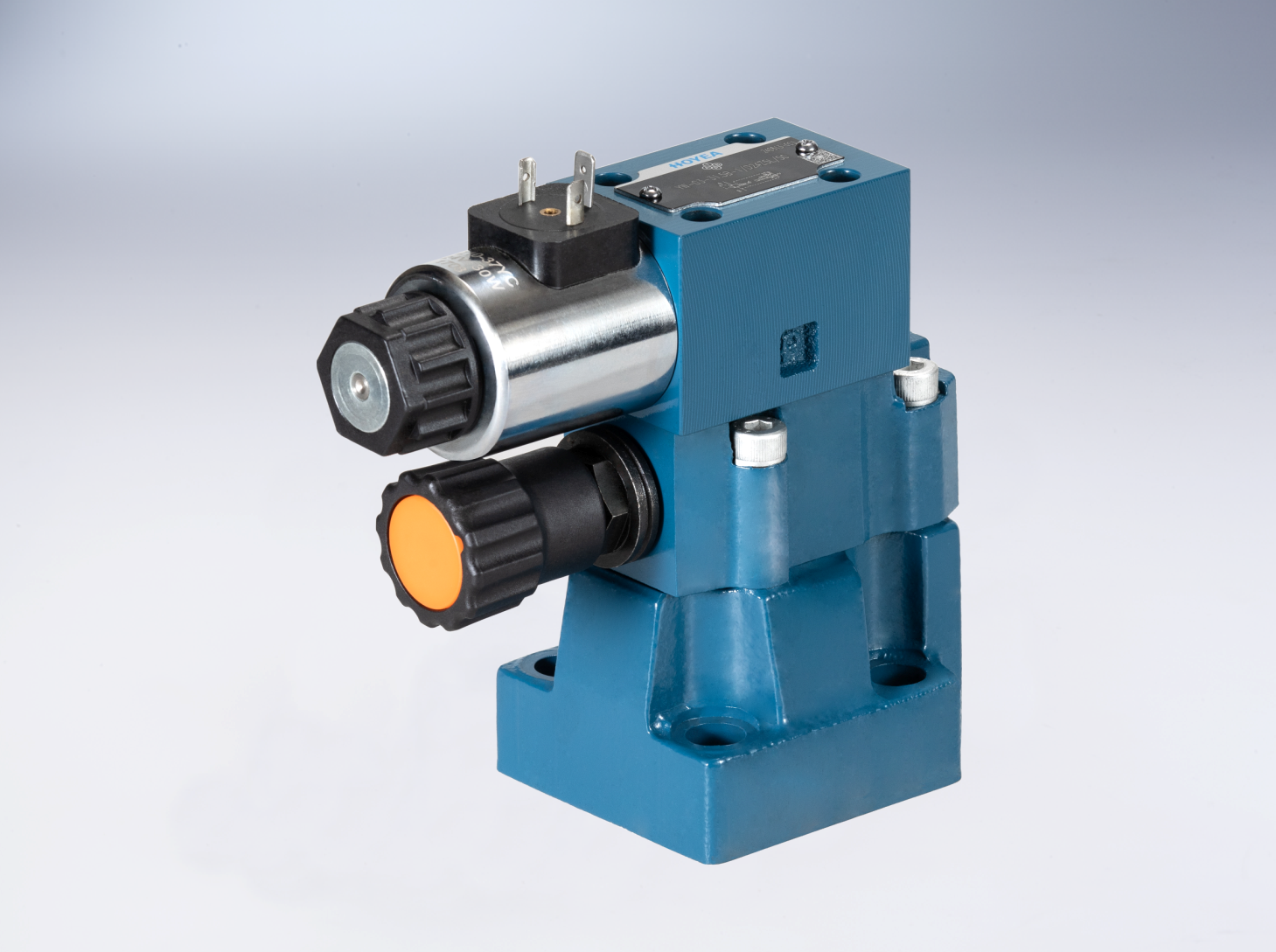

電磁溢流閥

電磁溢流閥是電磁換向閥與先導式溢流閥的組合，用于系統的壓力控制或卸荷。
PDF樣本下載
  • 技術參數

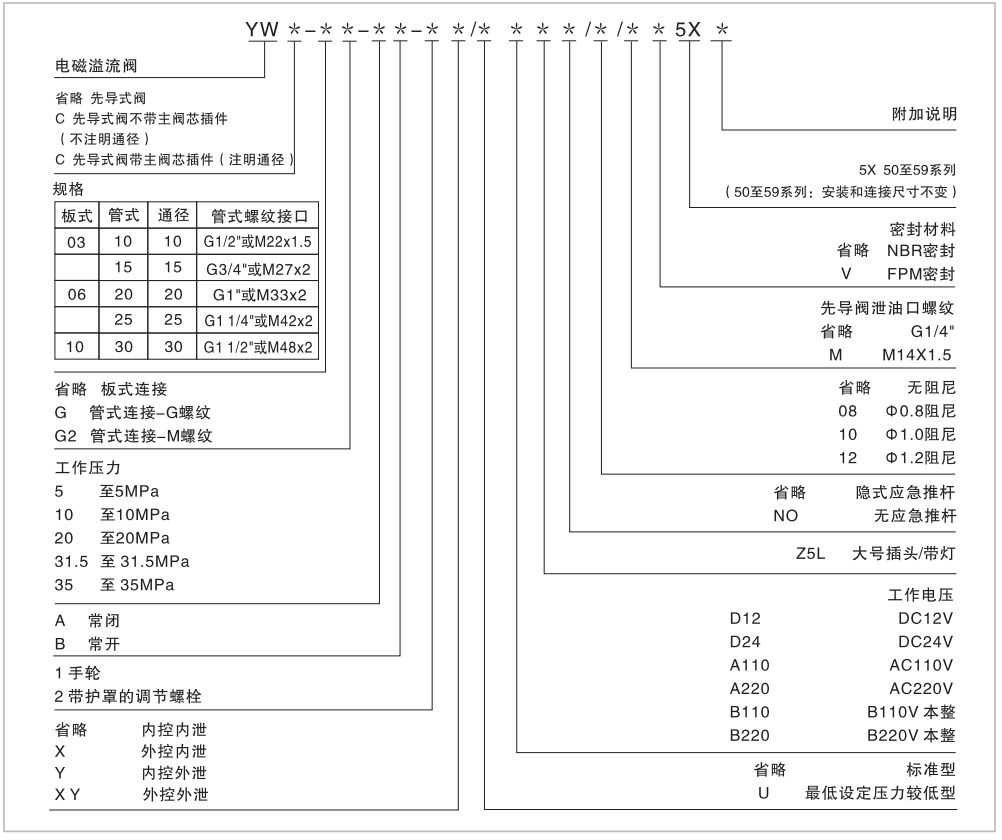

  • 型號說明

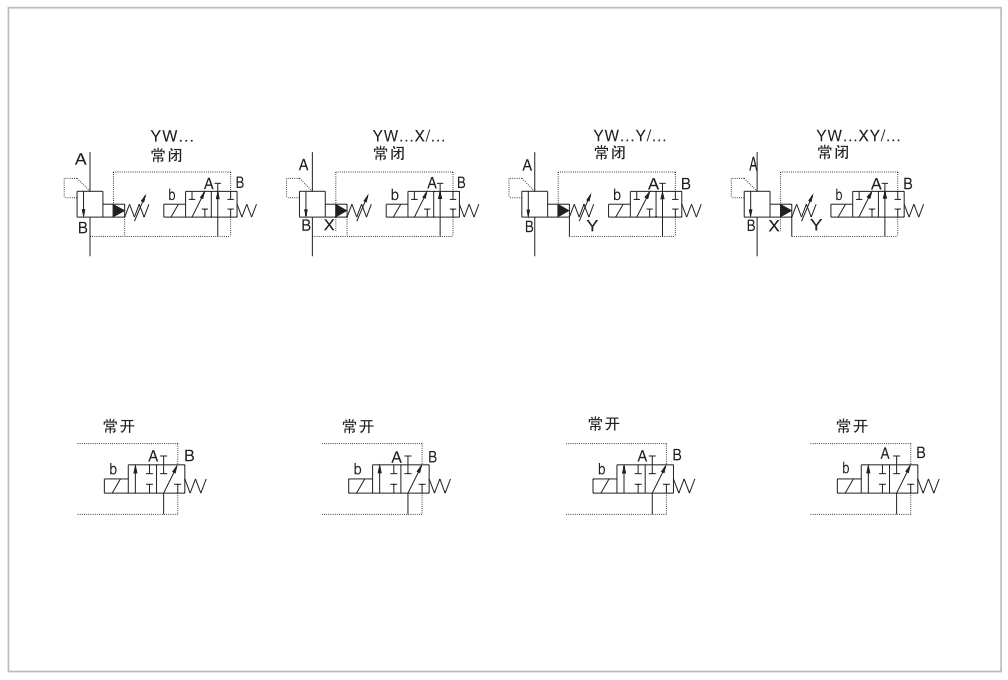

  • 機能符號

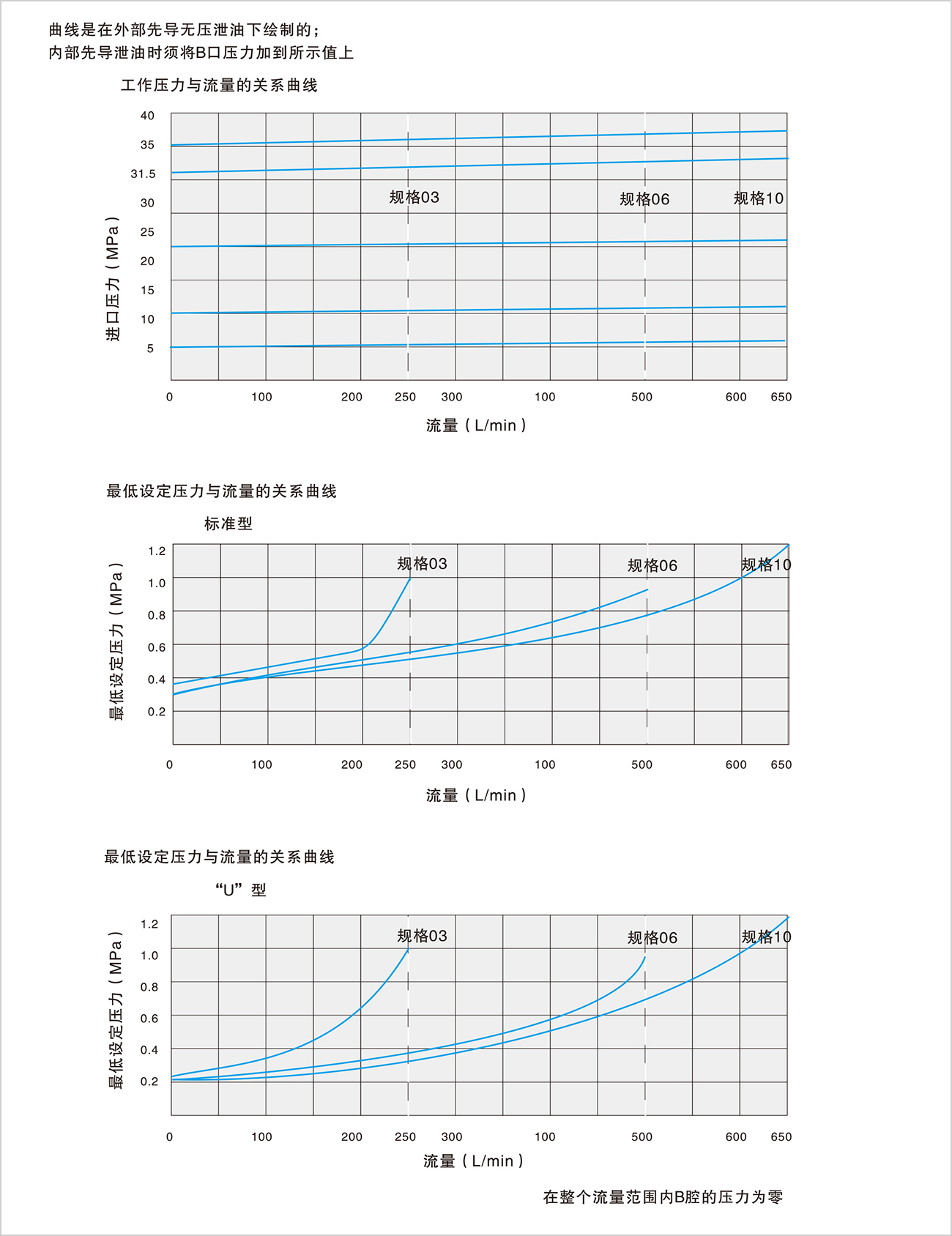

  • 特性曲線

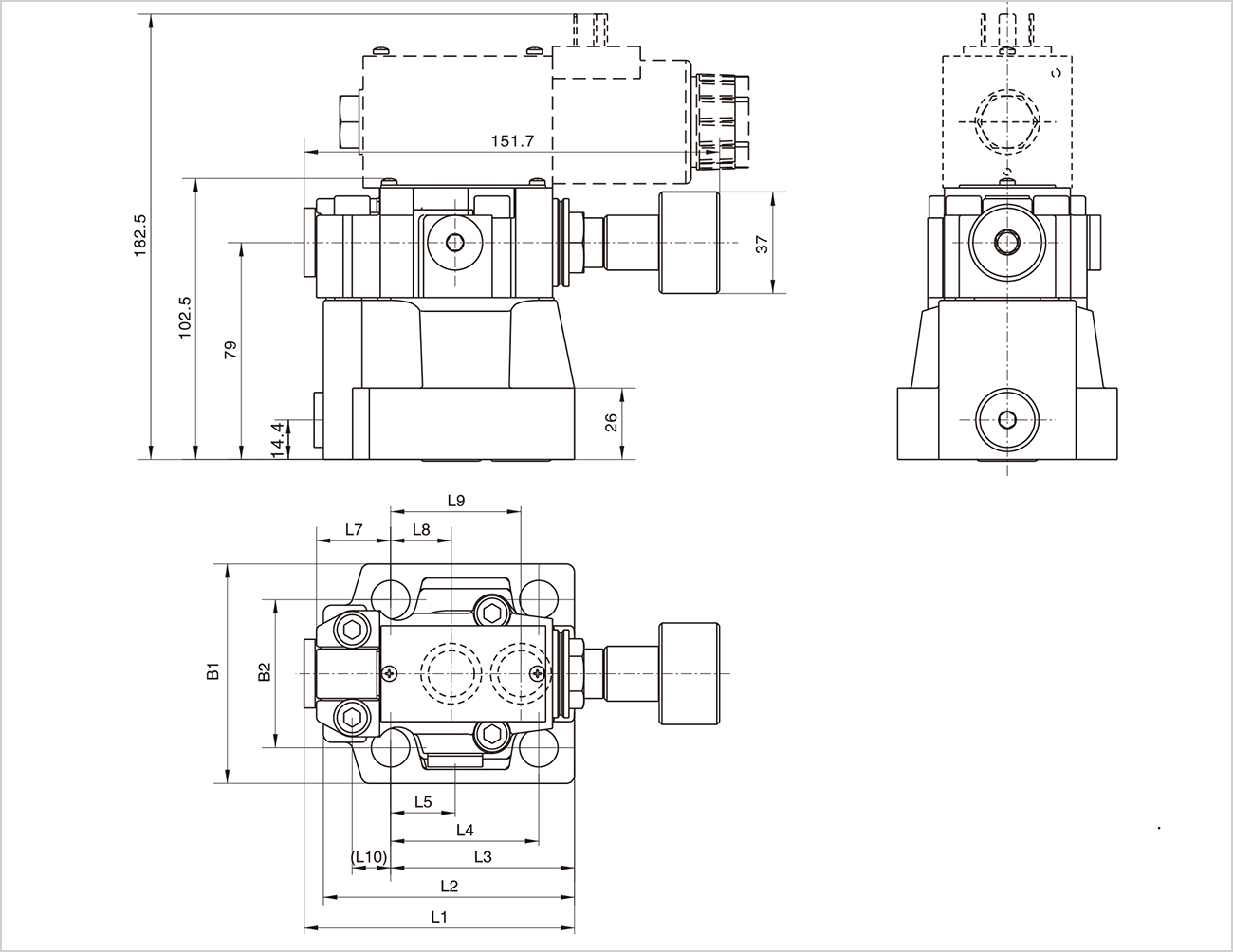

  • 外形尺寸

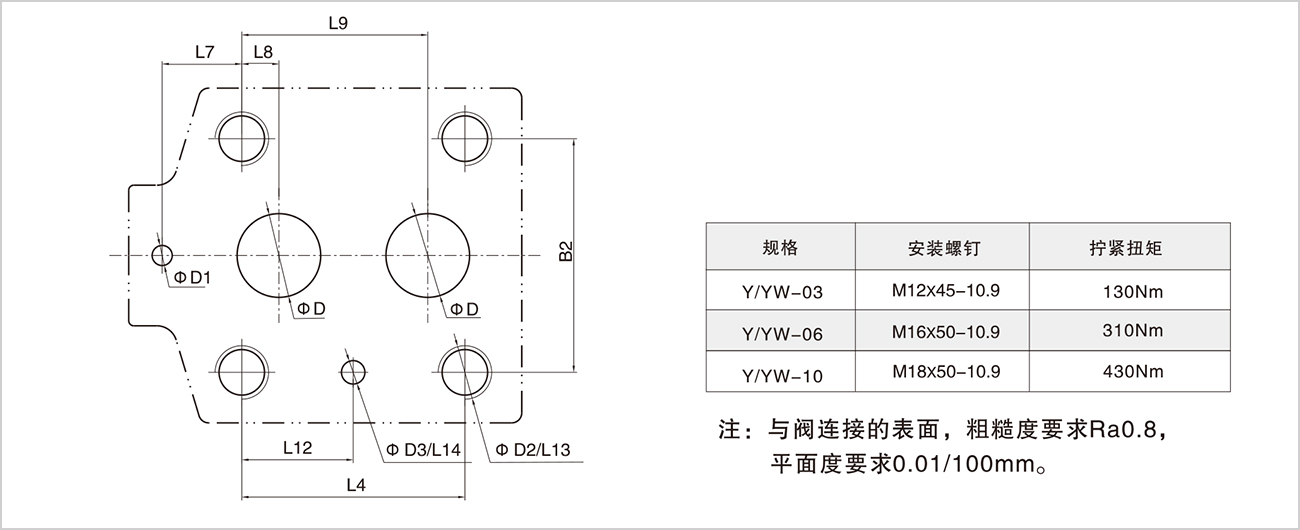

  • 底板尺寸

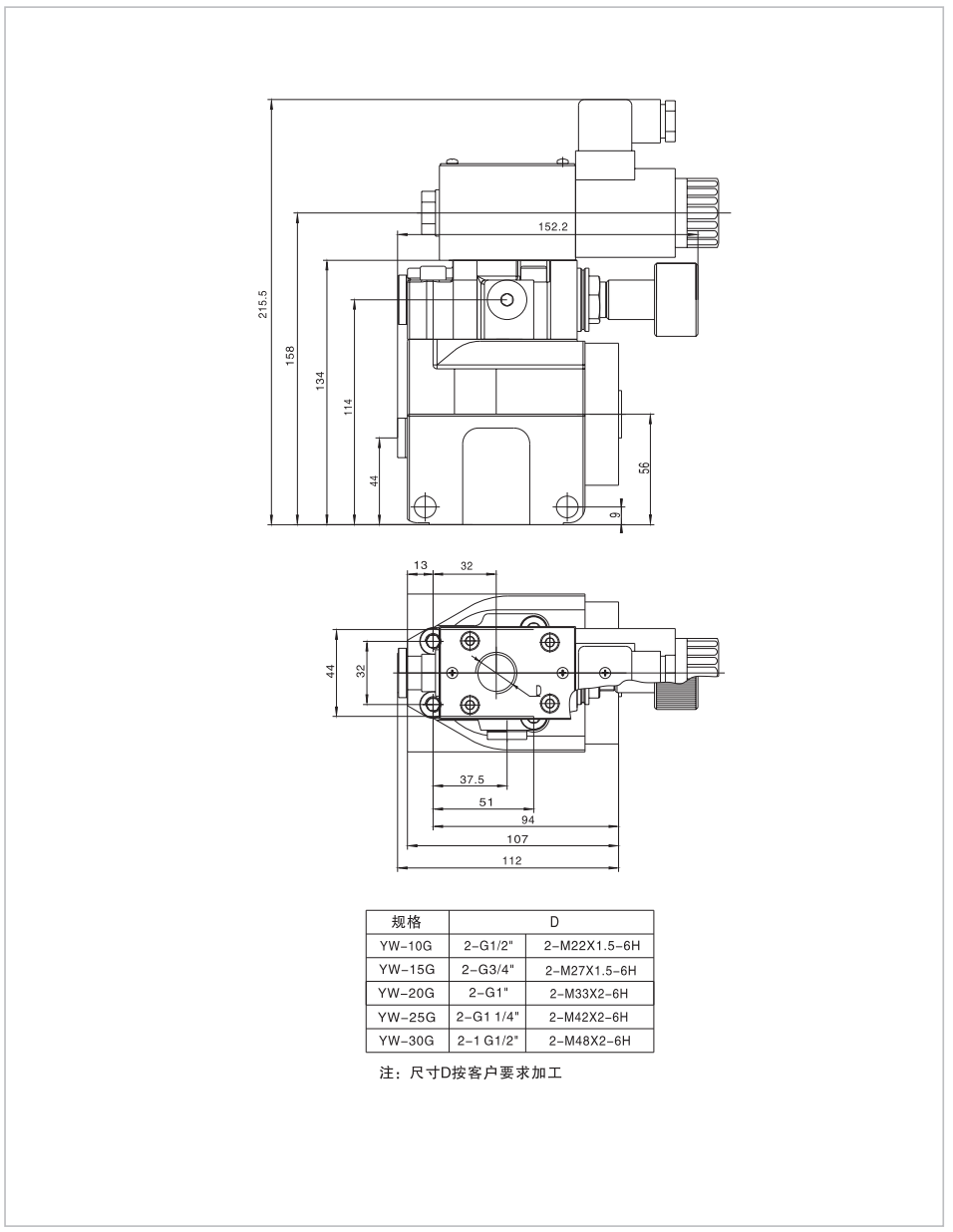

  • 外形尺寸

    • 規格

    板式

    03

    06

    10

    管式

    10

    15

    20

    25

    30

    最大流量                        （L/min）

    250

    500

    500

    500

    650

    最高工作壓力                    （MPa）

    35

    工作介質

    礦物質液壓油；磷酸酯液壓油

    介質溫度范圍                    （ ℃）

    -20~70

    介質粘度范圍                   （mm2/s）

    12~380

    壓力等級                        （MPa）

    5       10       20       31.5       35

    污染度

    油液最高允許污染度按NAS1638第9級，

    推薦過濾器過濾精度最小β10≥75。


    備注說明

    1.  1)，2)，3)，4)，5)項用于YW電磁溢流閥。
    2.  2)阻尼安裝在電磁換向閥B油口。
    3.  6) U型特性詳見曲線。

    試驗條件 ：在υ=41mm2/s和t=50℃下測得



    規格

    B1

    B2

    L1

    L2

    L3

    L4

    L5

    L6

    L7

    L8

    L9

    L10

    L11

    L12

    L13

    L14

    D

    D1

    D2

    D3

    Y/YW-03

    78

    54

    98.5

    91.5

    67

    54

    23.5

    149.3

    0

    22.1

    47.5

    14

    159.7

    22.1

    20

    5

    12

    6

    M12

    7

    Y/YW-06

    100

    69.8

    122.2

    117.5

    83.7

    66.7

    26.5

    161.8

    23.8

    11.1

    55.6

    11

    172.2

    33.3

    25

    6

    25

    6

    M16

    7

    Y/YW-10

    115

    82.5

    154.5

    149.5

    106.9

    88.9

    28.1

    172.5

    31.8

    12.7

    76.2

    9.4

    182.9

    44.4

    30

    6

    32

    6

    M18

    7
