比例三通減壓閥

3DREP型三通比例減壓閥由比例電磁鐵直接驅動,將輸入的電信號按比例地轉化成壓力輸出信號。
比例電磁鐵是帶中心螺紋和可更換線圈的濕式可控直流電磁鐵。
直控式比例閥用于壓力控制。
PDF樣本下載
  • 參數說明

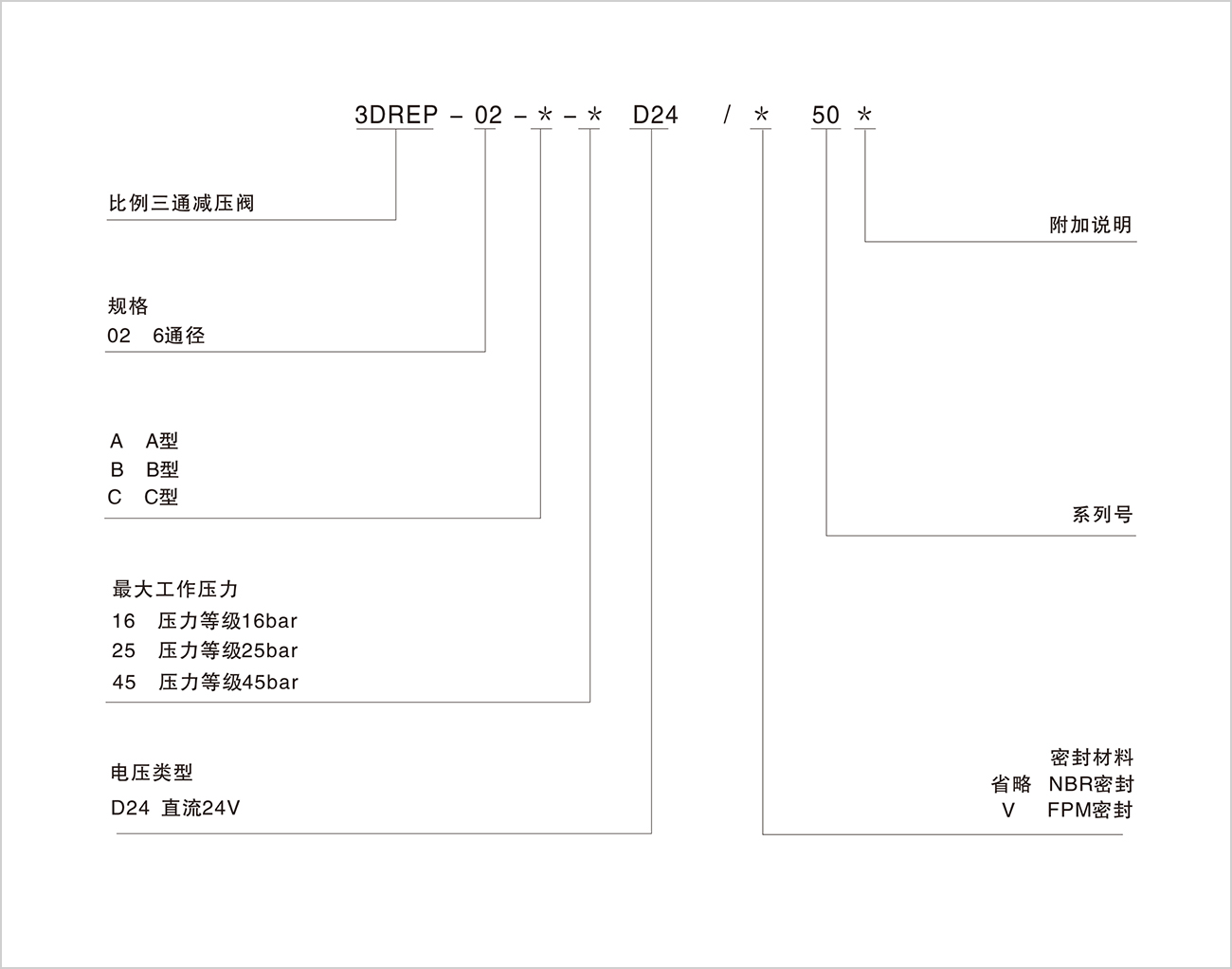

  • 型號說明

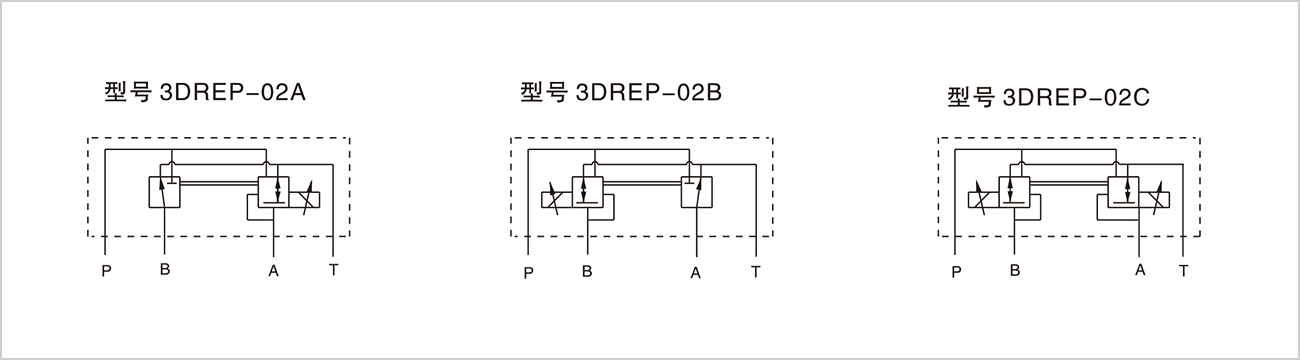

  • 機能符號

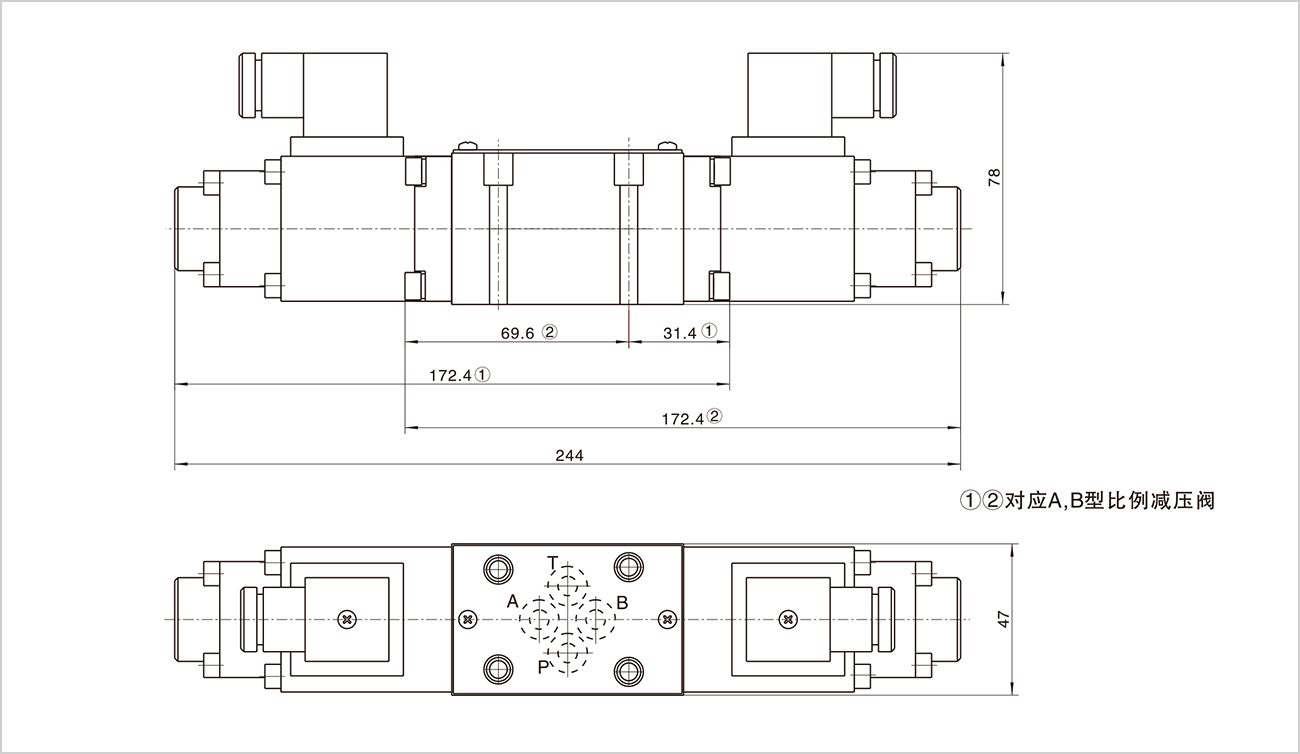

  • 外形尺寸

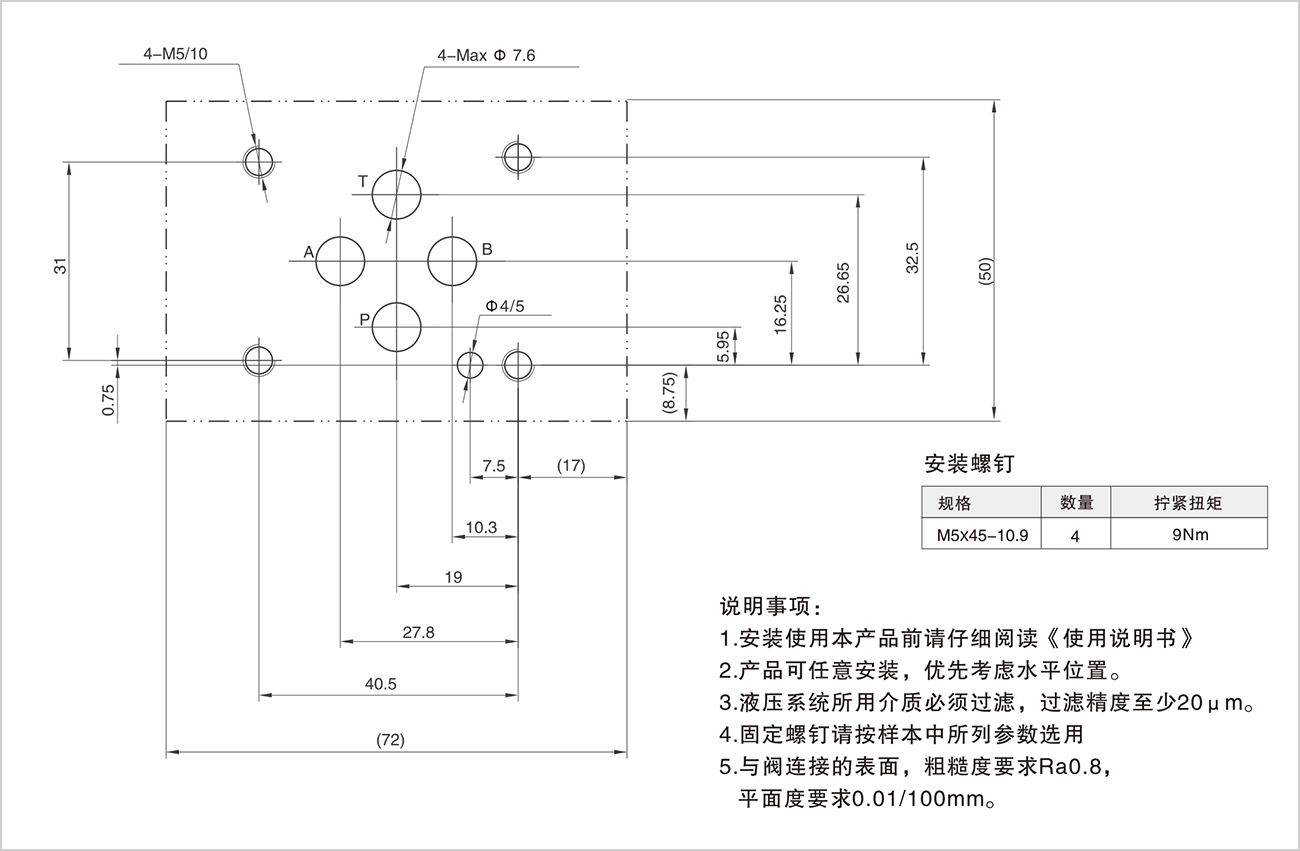

  • 02 底板尺寸
  • 技術參數

    型號

    3DREP-02

    安裝位置

    任意,建議水平安裝

    貯藏溫度                         (℃)

    -20~80

    使用環境溫度                     (℃)

    -20-70

    液壓參數

    工作壓力           (bar)

    P

    壓力等級16

    20~100

    壓力等級25

    30~100

    壓力等級45

    50~100

    T

    0~30

    最大流量                     (L/min)

    15(?p=50bar)

    工作介質

    礦物質液壓油;磷酸酯液壓油

    介質粘度范圍               (mm2/s)

    20~-380

    介質溫度范圍                  (℃)

    -20~+70

    滯環                          (%)

    ≤3

    重復精度                      (%)

    ≤1

    靈敏度                        (%)

    ≤1

    污染度

    油液最高允許污染度按NAS1638第9級,

    推薦過濾器過濾精度最小β10≥75。

    電氣參數

    電壓類型

    直流電源

    每個電磁鐵最大電流             (A)

    2.5

    線圈電阻                       (Ω)

    19.5

    通電率                         (%)

    100

    最高線圈溫度                   (℃)

    可達150

    電氣連接

    帶插座,按DIN EN 175 301 - 803及ISO4400

    帶插頭,按DIN EN 175 301 - 803及ISO4400

    保護等級,按DIN 40 050

    IP65
