數字式比例調速閥

該閥是由數字式三通比例閥和差壓式減壓閥組成，數字式三通比例閥采用步進電機作為動力元件，并通過齒輪副和螺桿副的傳動帶動閥芯移動，從而達到控制開口大小的目的。
與傳統調速閥相比具有控制精度高，滯環小，抗污染能力強，控制壓力高等特點。可滿足各種伺服微機控制要求，也可滿足一些工程測試控制要求。
PDF樣本下載
  • 技術參數

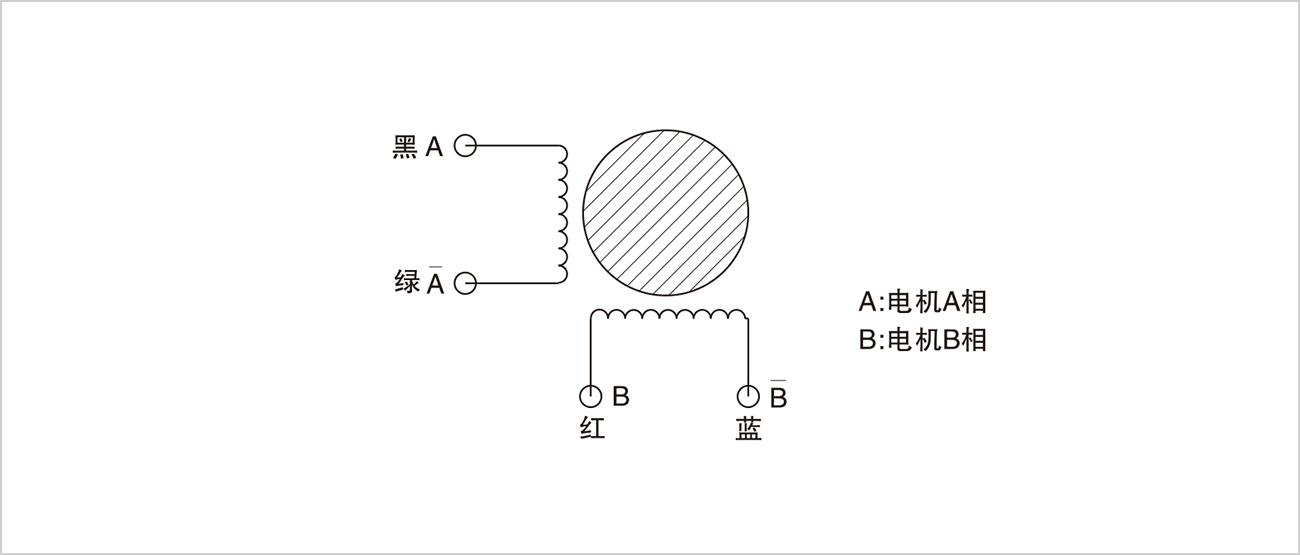

  • 接線方式

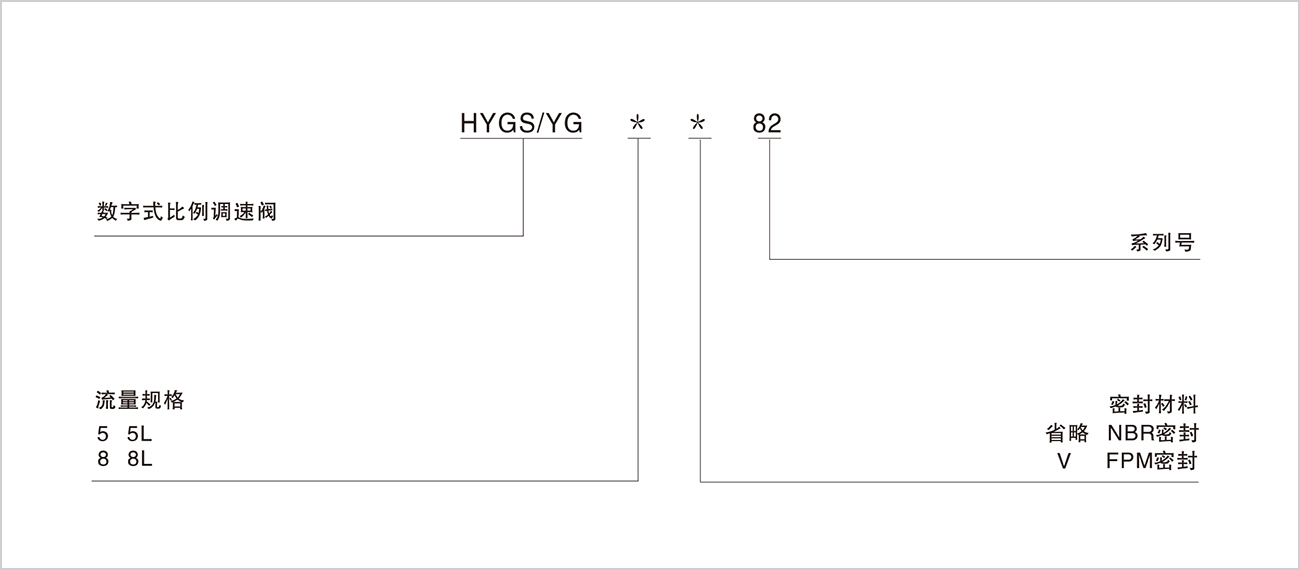

  • 型號說明

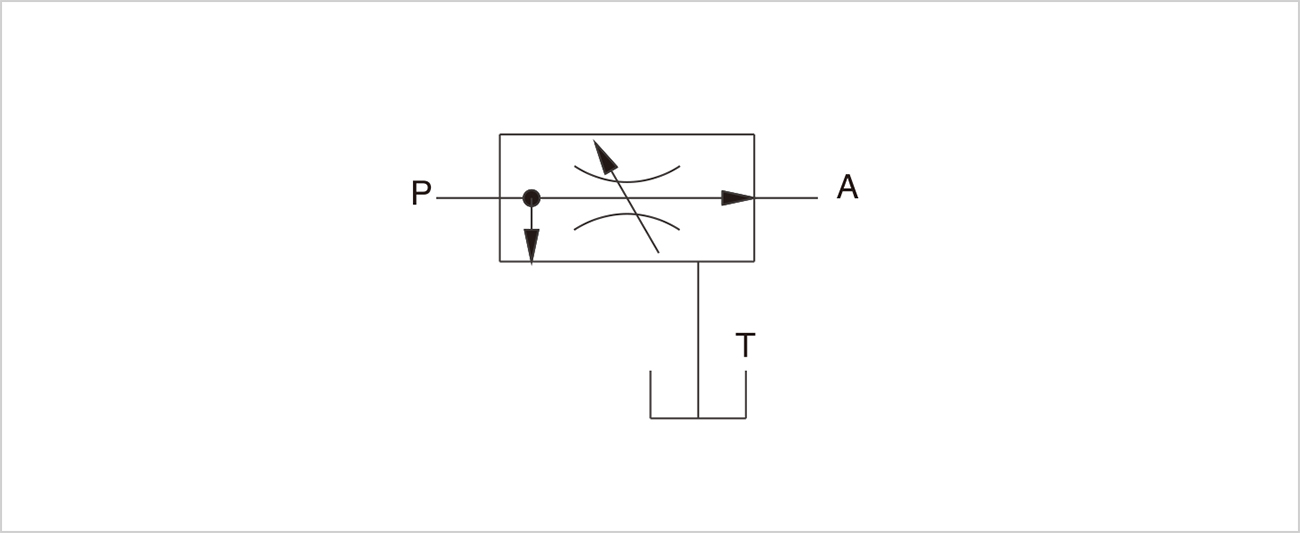

  • 機能符號

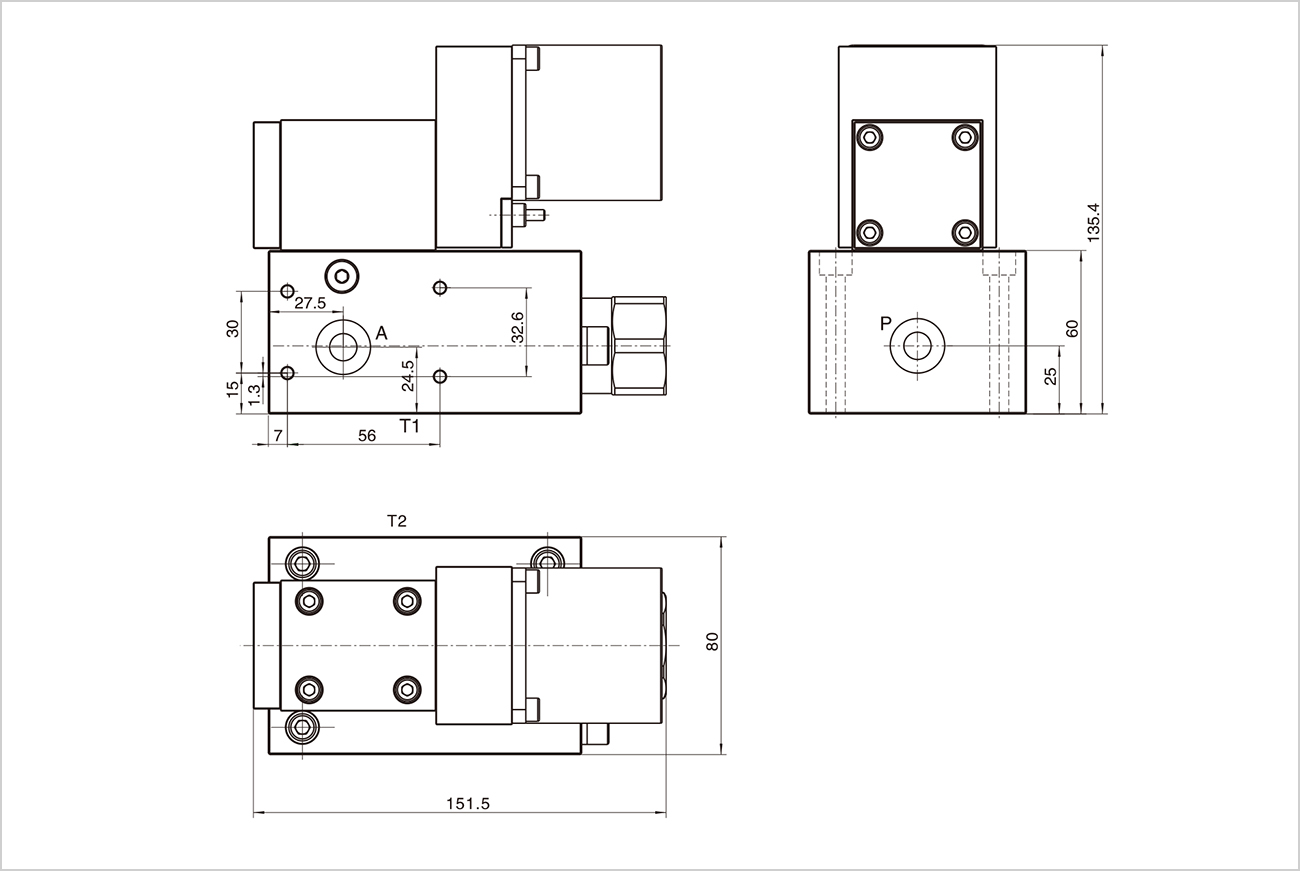

  • 外形尺寸

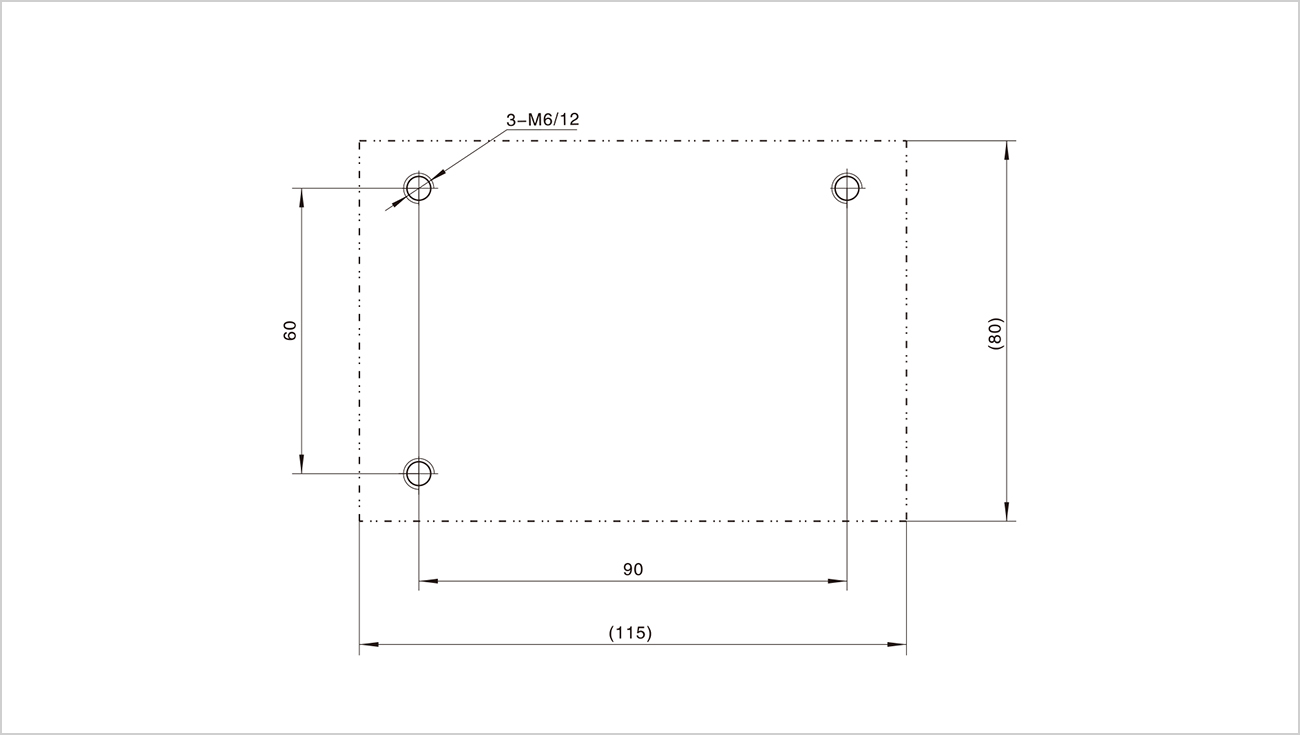

  • 安裝尺寸

    • 型號

    HYGS/YG

    安裝位置

    任意，建議水平安裝

    貯藏溫度                         （℃）

    -20~80

    使用環境溫度                     （℃）

    -20-70

    液壓參數

    工作壓力           （bar）

    油口P、A、B

    315

    油口T

    210

    額定流量  (?p=10bar時)（L/min）

    規格5

    5

    規格8

    8

    工作介質

    符合DIN51 524標準的礦物油（HL,HLP）；

    使用其他油液請向我們咨詢！

    介質粘度范圍              （mm2/s)

    20~-380（優先選擇30-46）

    介質溫度范圍                 （℃）

    -20~+80（優先選擇40~50）

    滯環                         （%）

    ≤3

    重復精度                     （%）

    ≤1

    靈敏度                       （%）

    ≤0.2

    污染度

    油液最高允許污染度按NAS1638第9級，

    推薦過濾器過濾精度最小β10≥75。

    電器參數

    電流（A）

    電阻（Ω）

    電感（mH）

    引線數（NO.)

    3

    0.8

    2.4

    4
