數字式比例方向閥

該閥采用步進電機作為動力元件，并通過齒輪副和螺桿副的傳動帶動閥芯移動，從而達到控制開口大小的目的。
與傳統比例閥相比具有控制精度高，滯環小，抗污染能力強，控制壓力高等特點?？蓾M足各種伺服微機控制要求，也可滿足一些工程測試控制要求。
PDF樣本下載
  • 技術參數

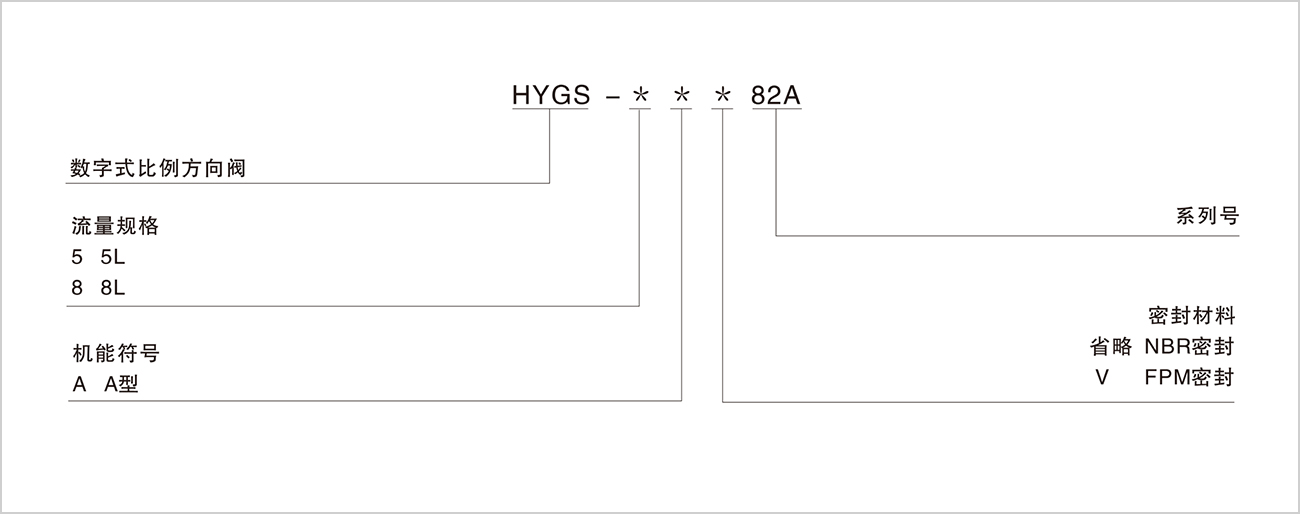

  • 型號說明

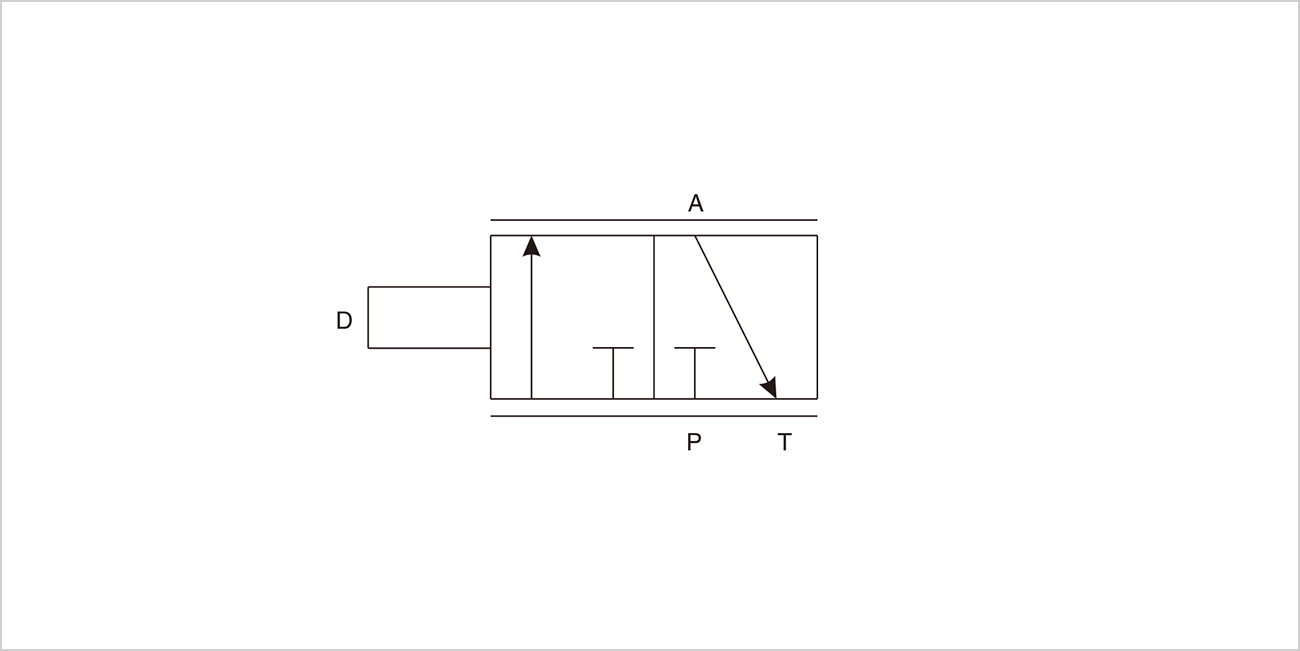

  • 機能符號

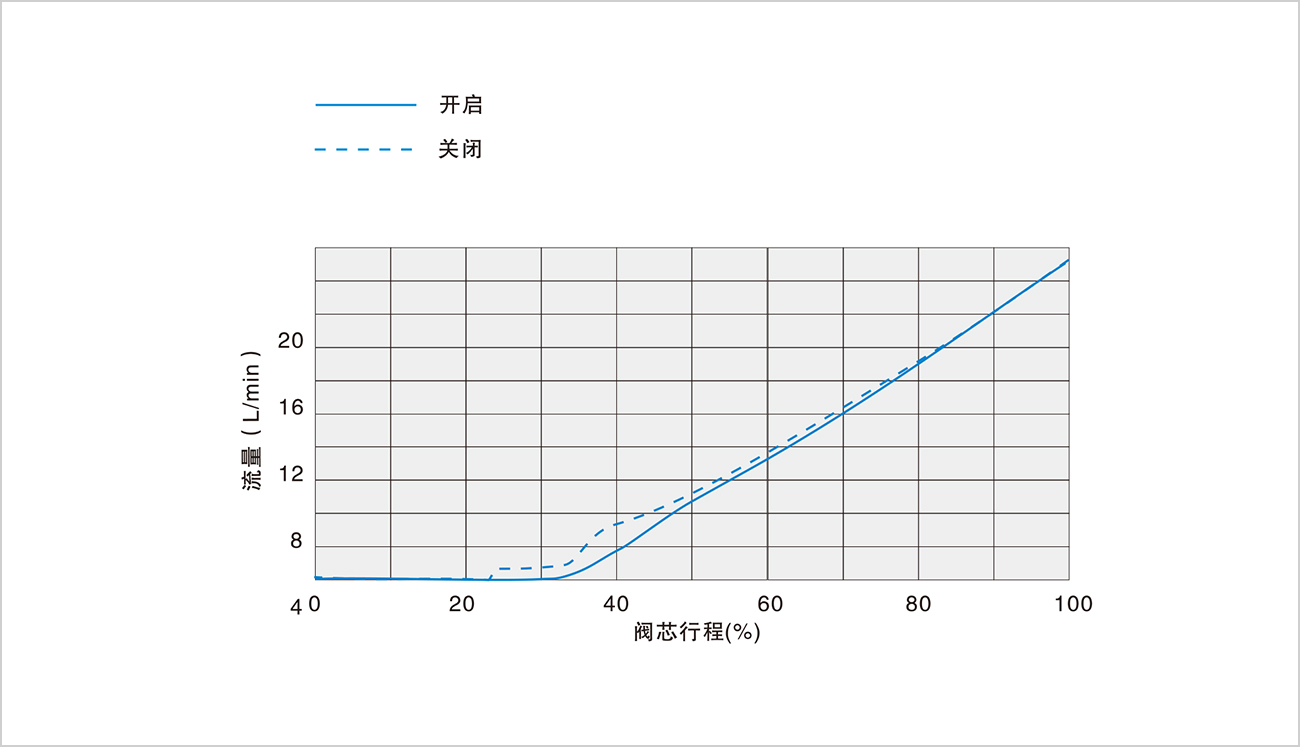

  • 特性曲線

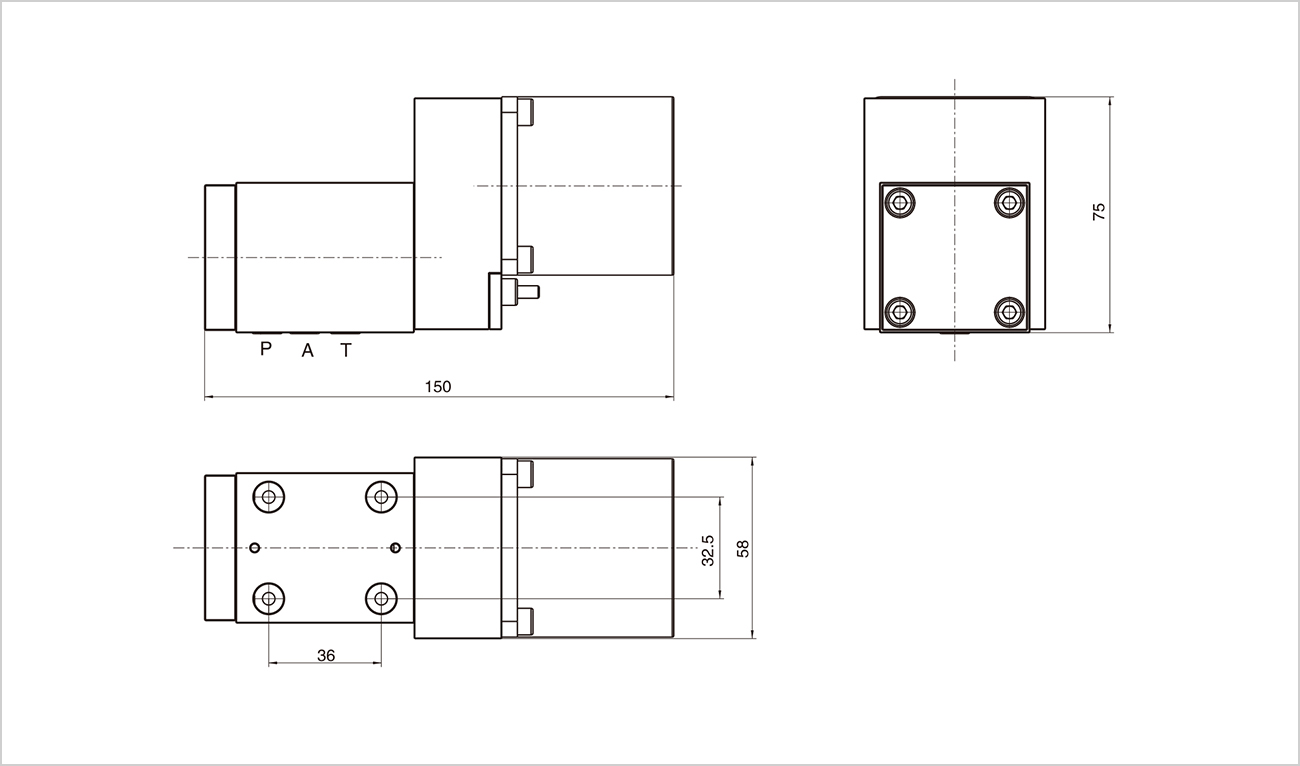

  • 外形尺寸

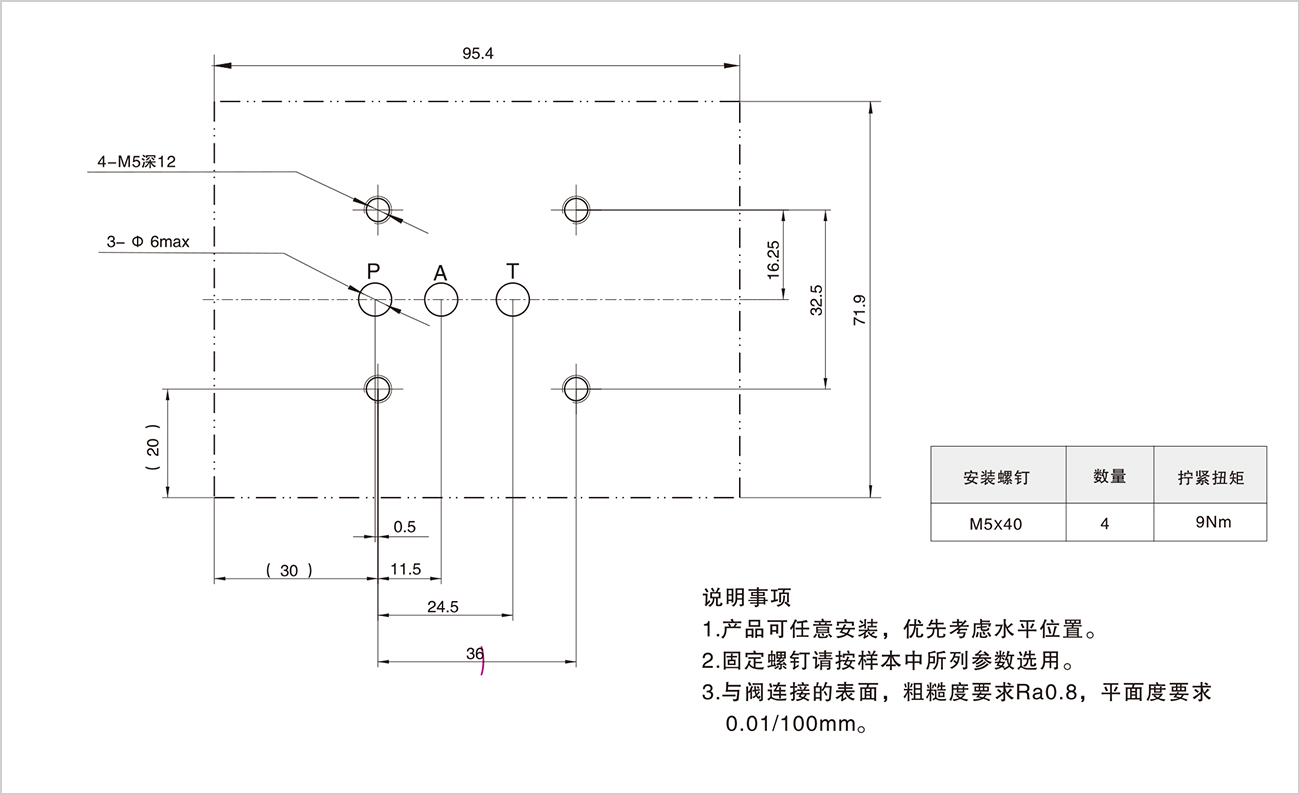

  • 底板尺寸

    • 使用時如果超出規定技術參數的范圍，請咨詢?nèi)A液公司


    型號

    HYGS    82A

    安裝位置

    任意，建議水平安裝

    貯藏溫度                         （℃）

    -20至80

    使用環境溫度                     （℃）

    -10至60

    液壓參數

    工作壓力

    油口A、P

    315

    油口T

    210

    額定流量  p=10 bar時（L/min）

    規格5

    5

    規格8

    8

    工作介質

    符合DIN51 52標準的礦物油（HL,HLP）；

    使用其他油液請向我們咨詢！

    介質溫度范圍                 （℃）

    -20~+80（優先選擇+40~+50）

    介質粘度范圍              （mm2/s)

    20~-380（優先選擇30-46）

    滯環                         （%）

    ≤1

    重復精度                     （%）

    ≤1

    靈敏度                       （%）

    ≤0.2

    污染度

    油液最高允許污染度按NAS1638第9級，

    推薦過濾器過濾精度（20≤δ≤50）

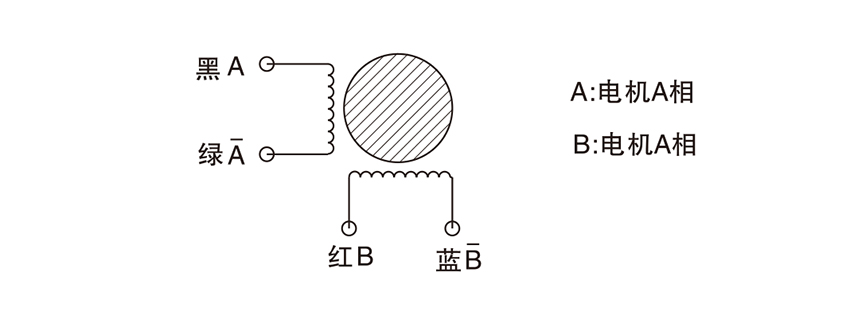

    電器參數

    電流（A）

    電阻（Ω）

    電感（mH）

    引線數（NO.)

    3

    0.8

    2.4

    4

    試驗條件ν=36X10-6m2/S  t=500C
