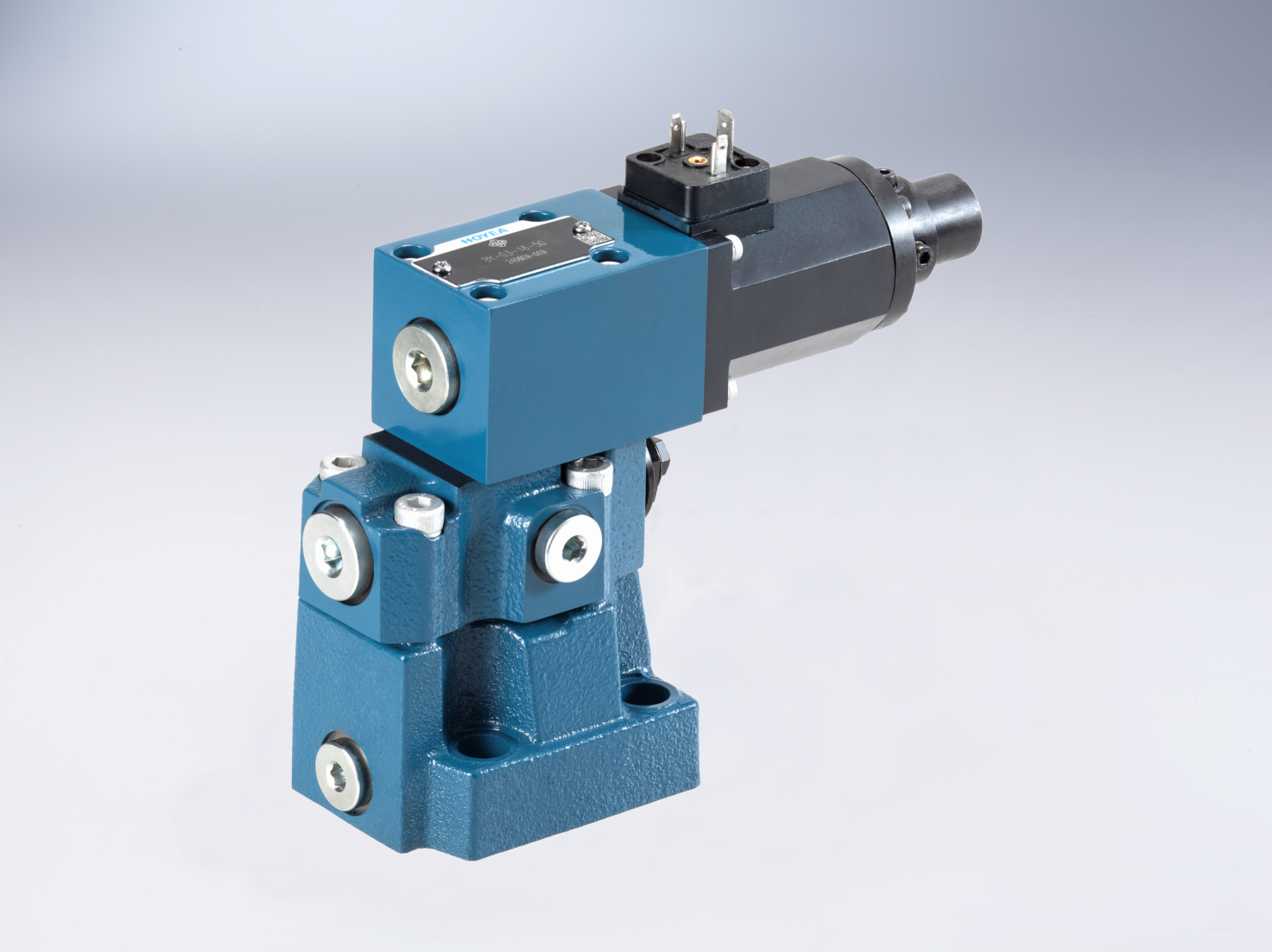

比例先導式溢流閥（BY 5X系列）

本閥是由比例直動式溢流閥、安全閥和低噪音溢流閥組成，根據輸入電流的大小比例控制系統壓力。
PDF樣本下載
  • 技術參數

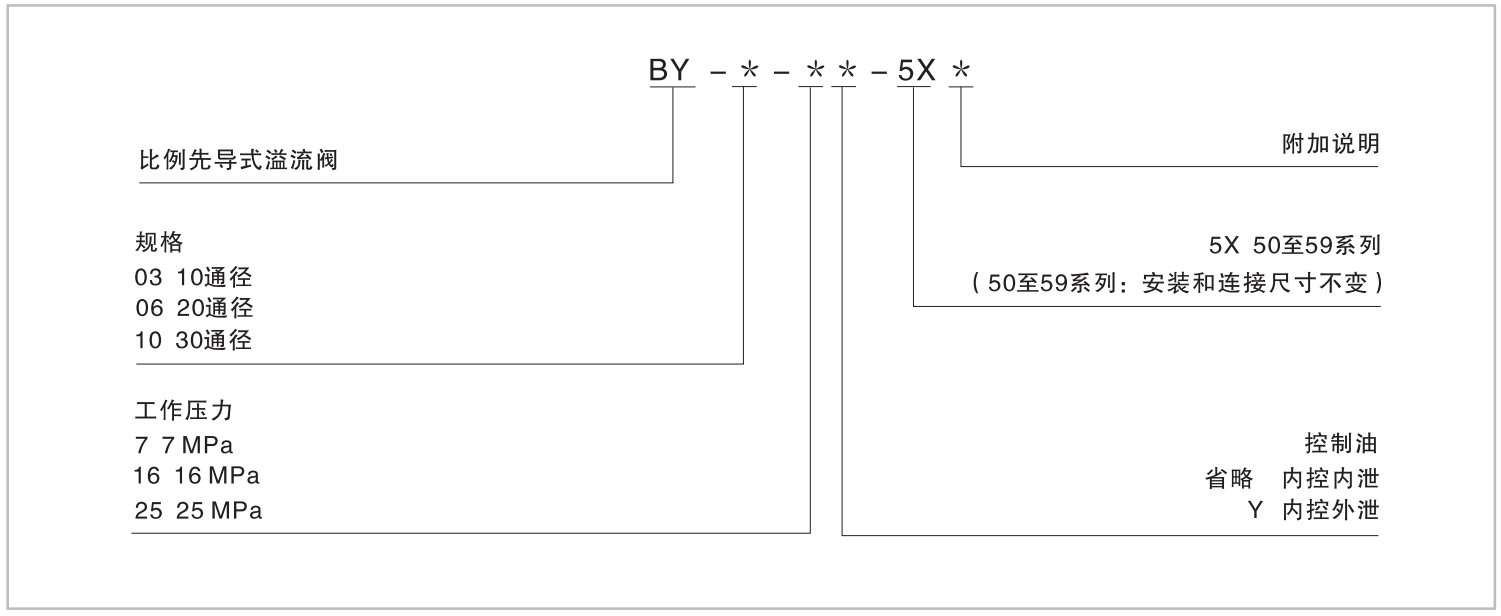

  • 型號說明

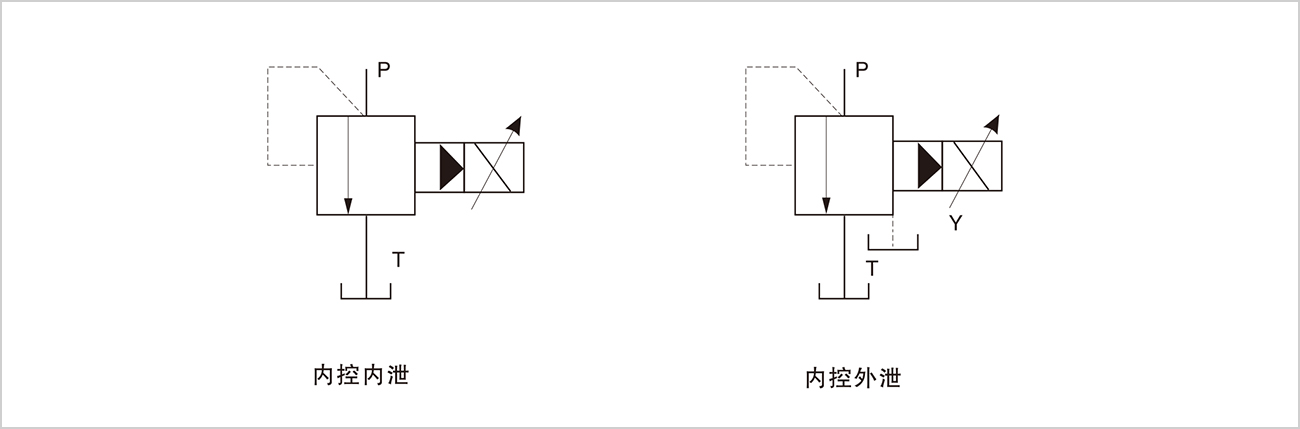

  • 機能符號
  • 特性曲線

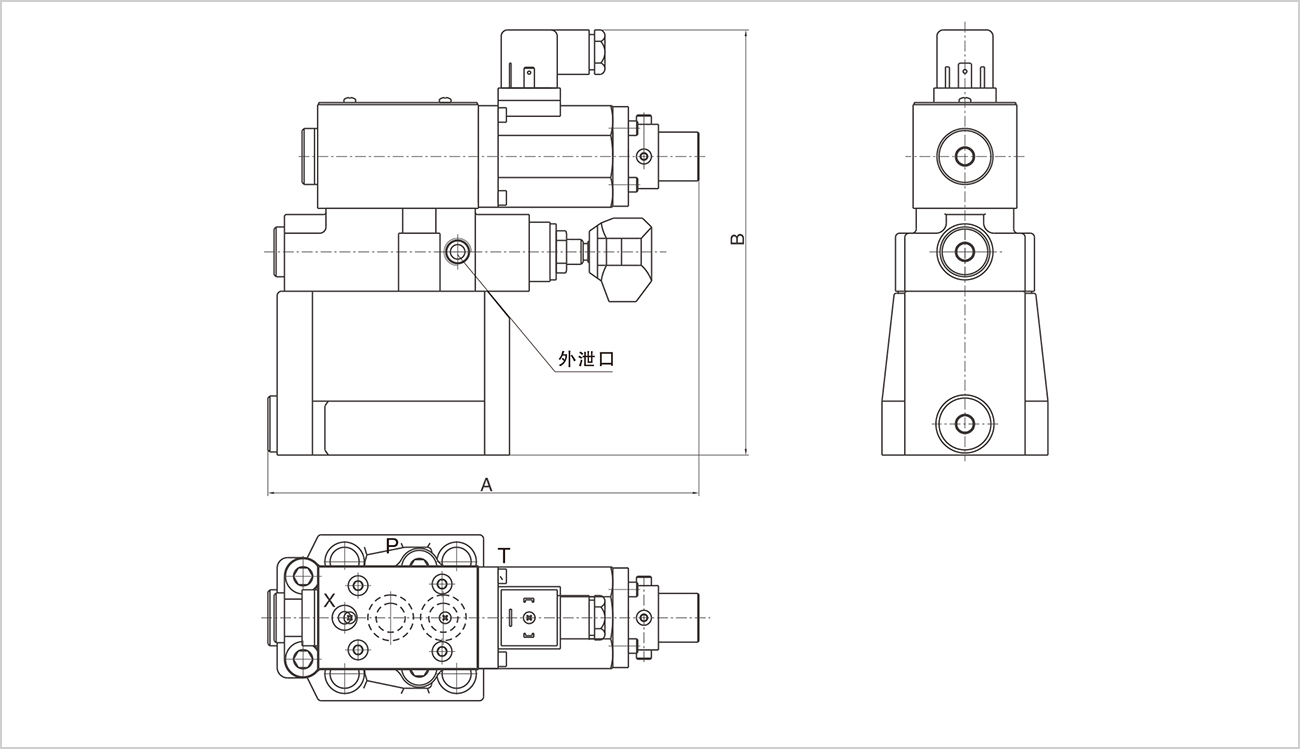

  • 外形尺寸

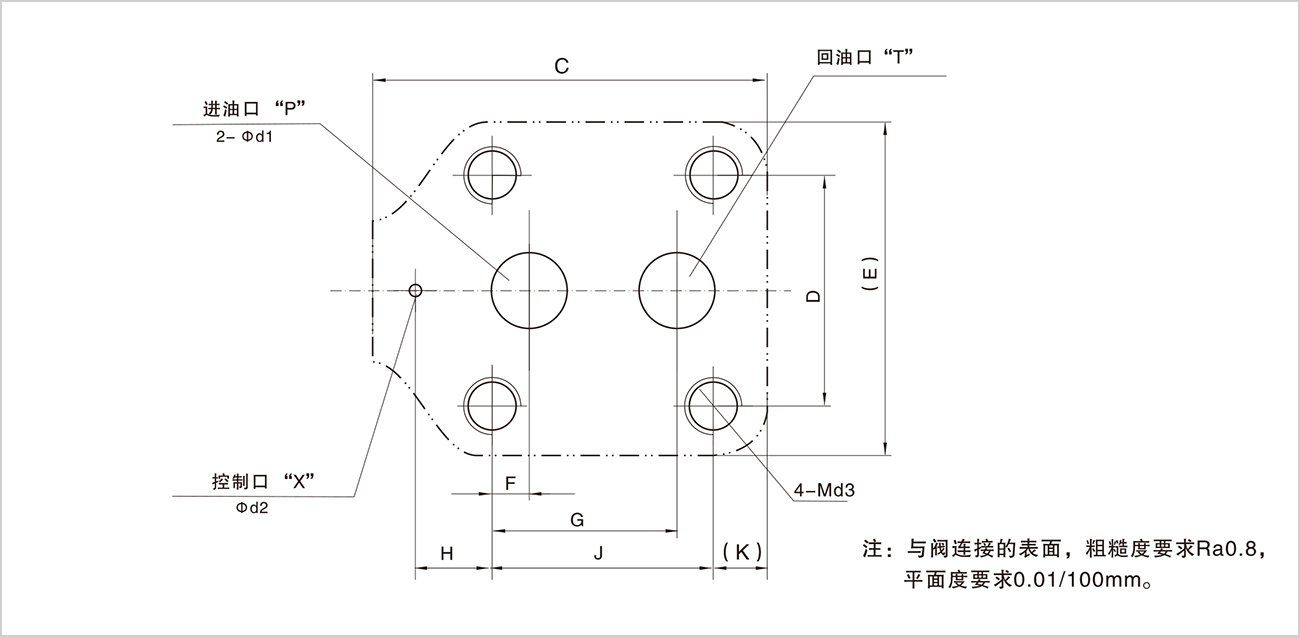

  • 底板尺寸

    • 規    格

    03

    06

    10

    最高工作壓力  (Mpa)

    31.5

    31.5

    31.5

    最大流量     (L/min)

    100

    200

    400

    最小流量     (L/min)

    3

    額定電流       (mA)

    800

    線圈電阻        (Ω)

    10

    滯   環         (%)

    <±1.5

    重復精度        (%)

    <±2

    污染度

    油液最高允許污染度按NAS1638第9級,

    推薦過濾器過濾精度最小β10≥75。

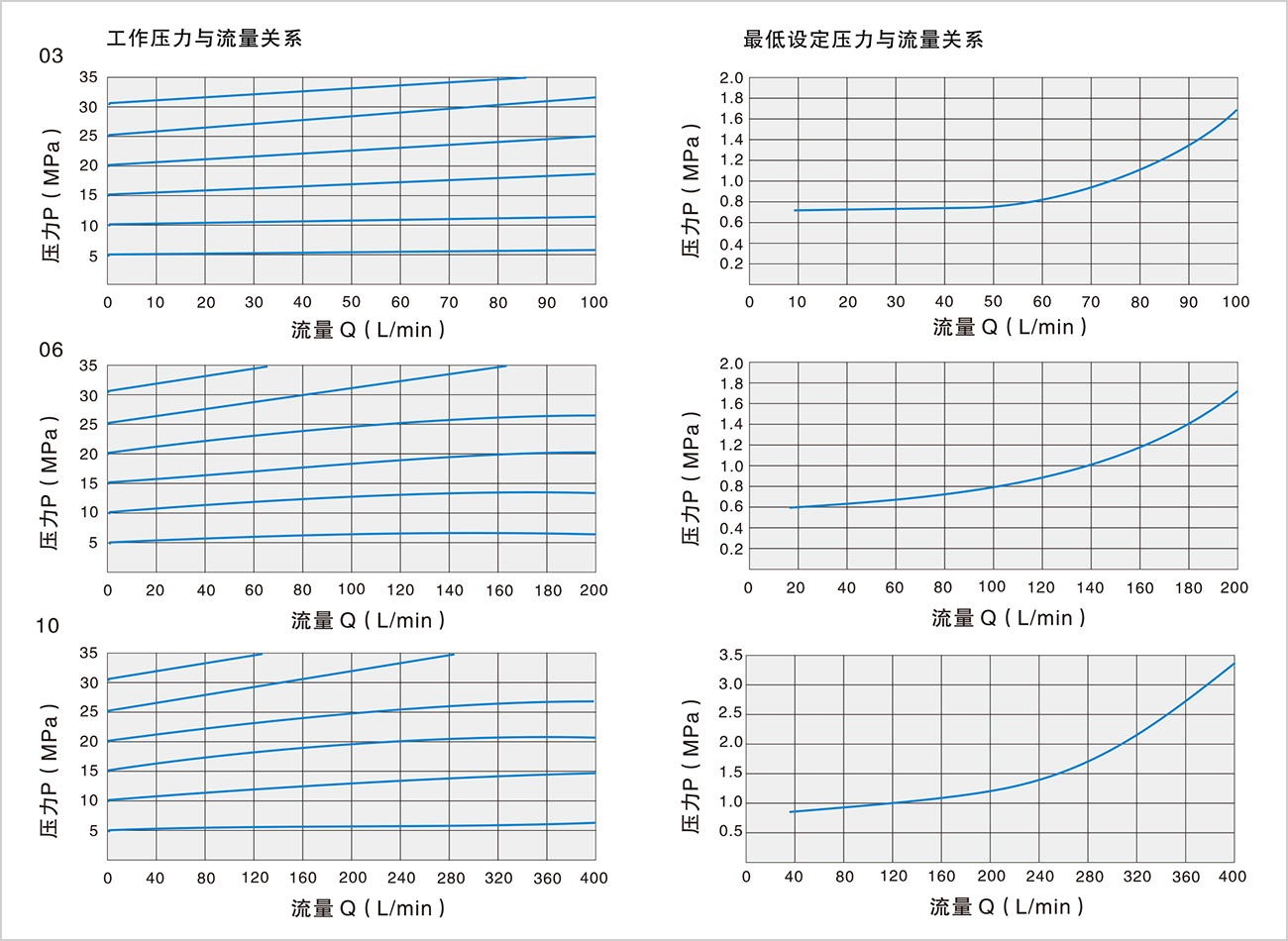

    03、06、10型特性曲線（試驗條件ν=36X10-6m2/S  t=500C）

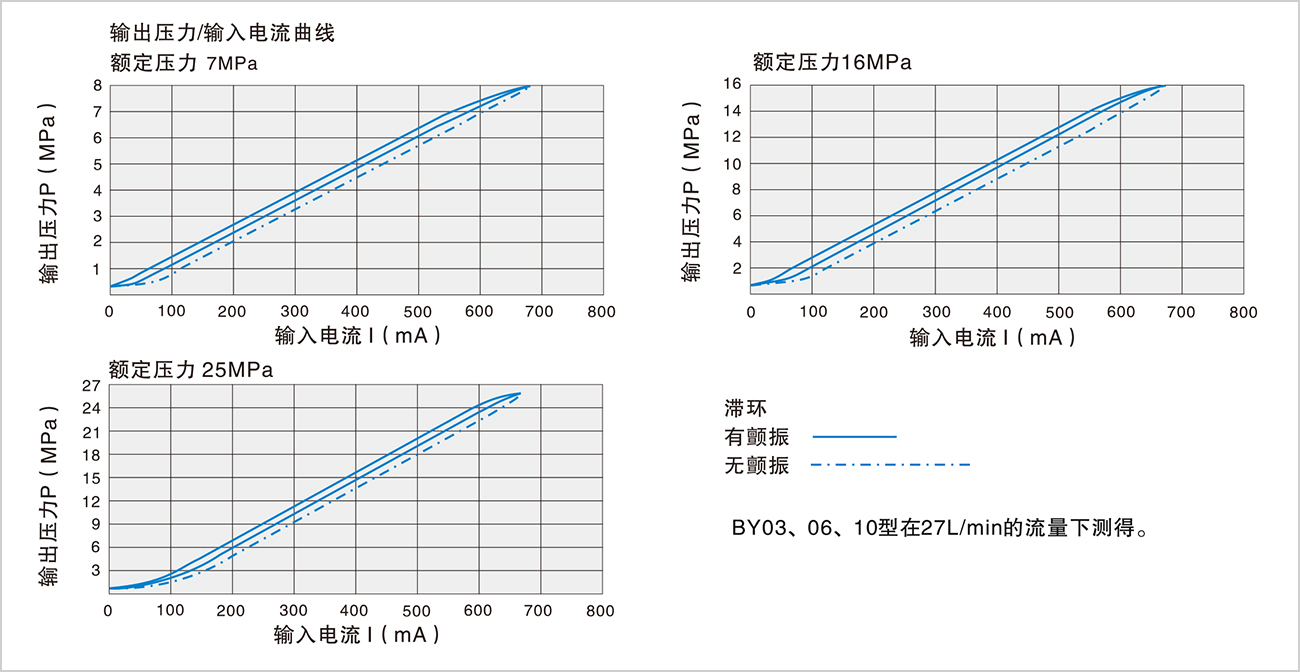

    特性曲線（試驗條件ν=36X10-6m2/S  t=500C）


    規則

    A

    B

    C

    D

    E

    F

    G

    H

    J

    K

    d1

    d2

    d3

    BY-03

    197

    193

    112

    54

    80

    22.2

    47.6

    0

    54

    25.8

    12

    6

    12/26

    BY-06

    197

    197

    119

    69.8

    102

    11.1

    55.6

    23.8

    66.7

    16.3

    25

    6

    16/26

    BY-10

    197

    200

    150

    82.5

    116

    12.7

    76.2

    31.7

    89

    18

    32

    6

    18/26


    使用注意事項:選擇朝上放氣孔排出管路內空氣
