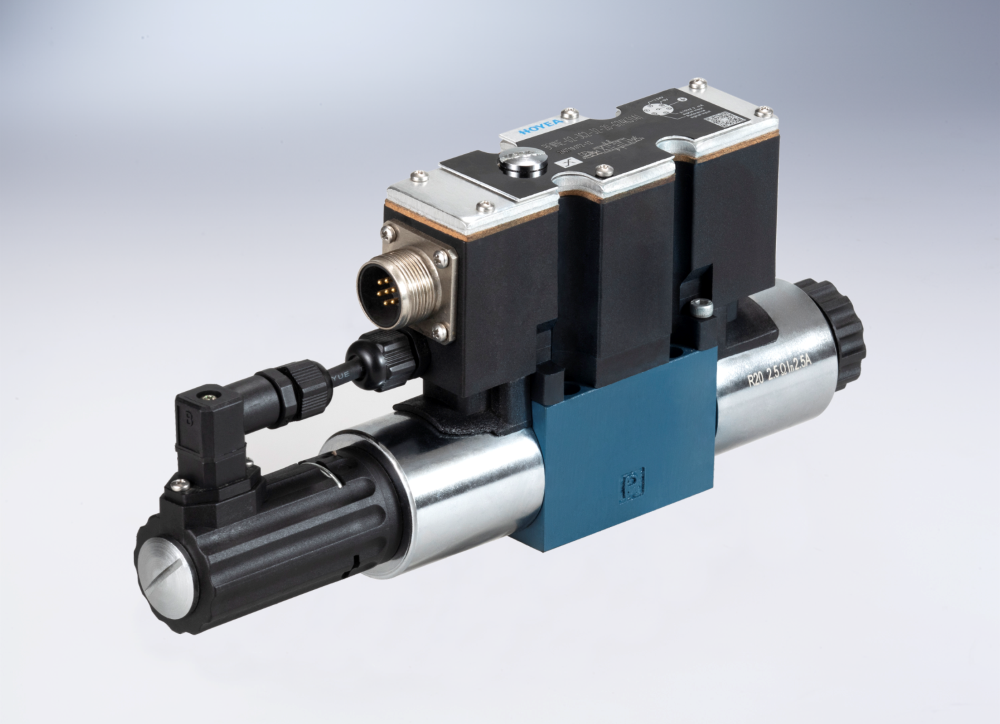

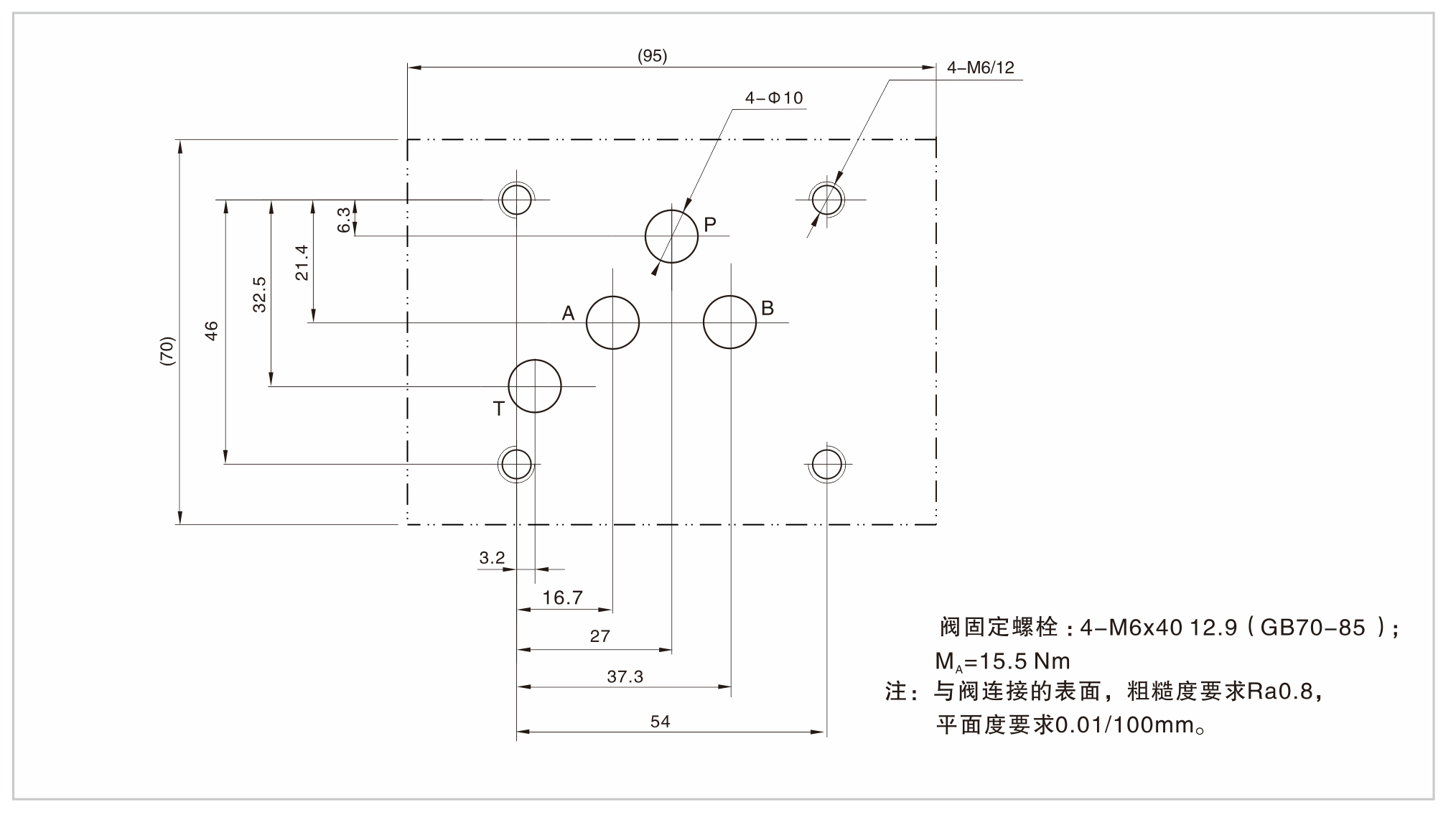

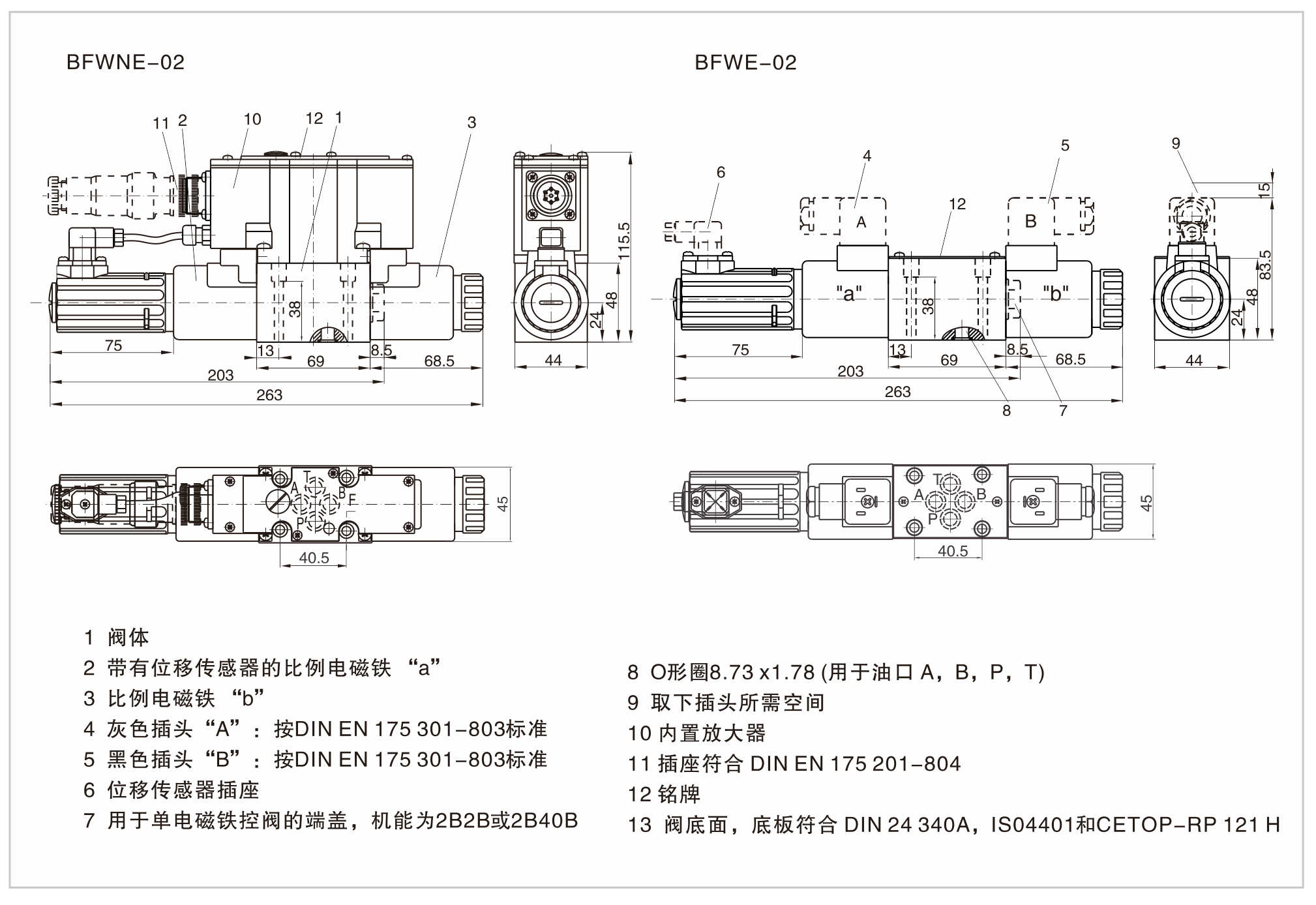

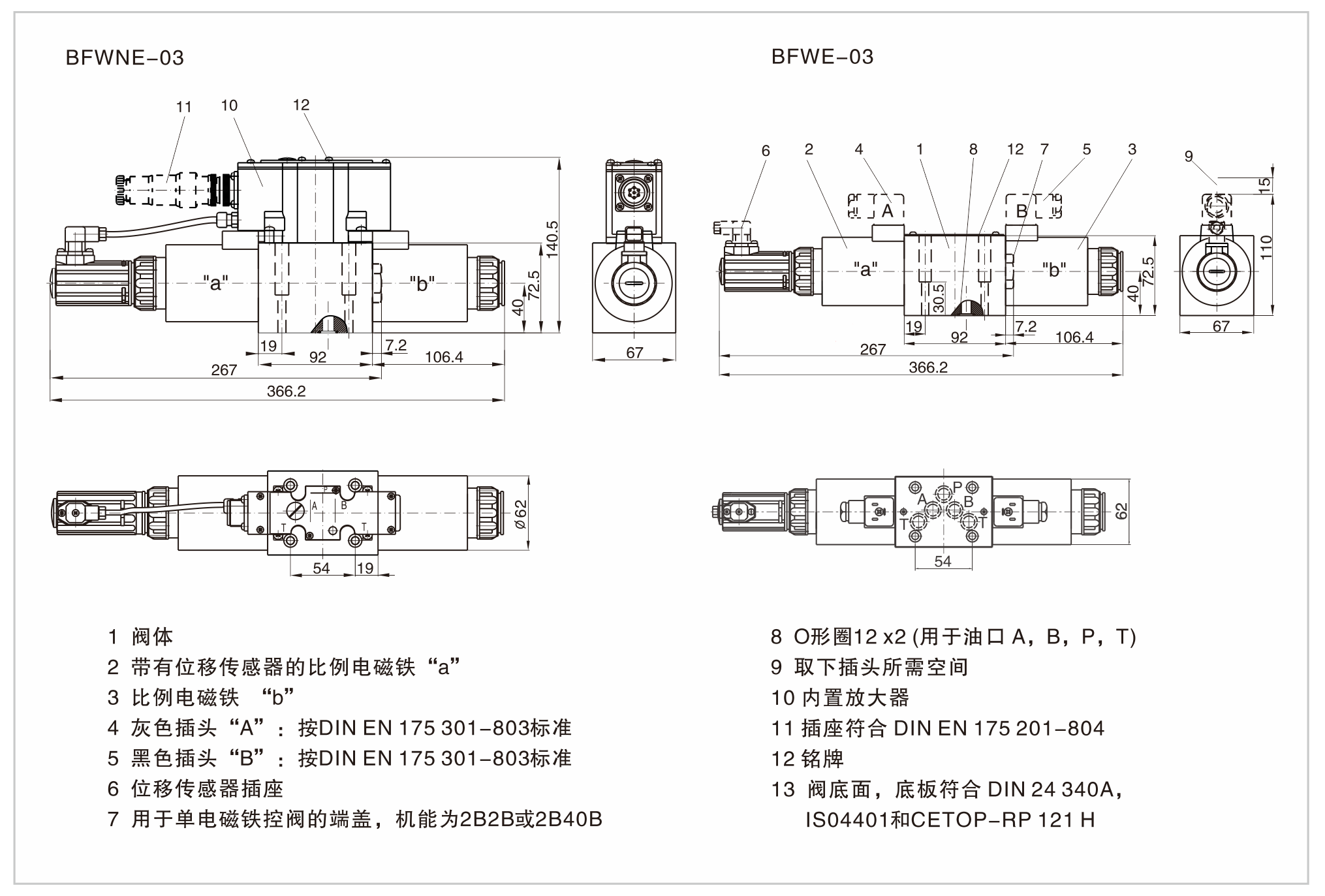

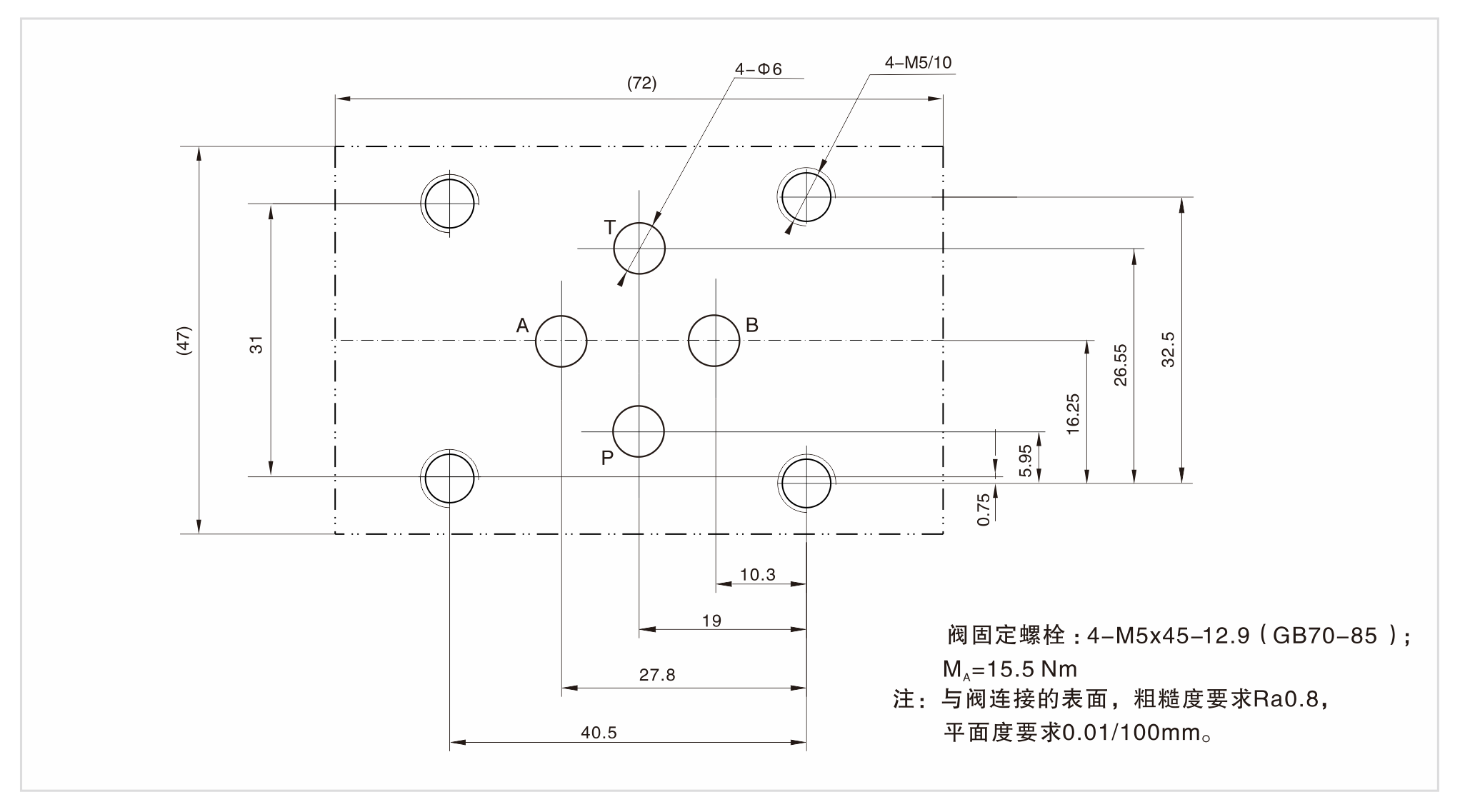

比例換向閥(BFWE 2X系列)

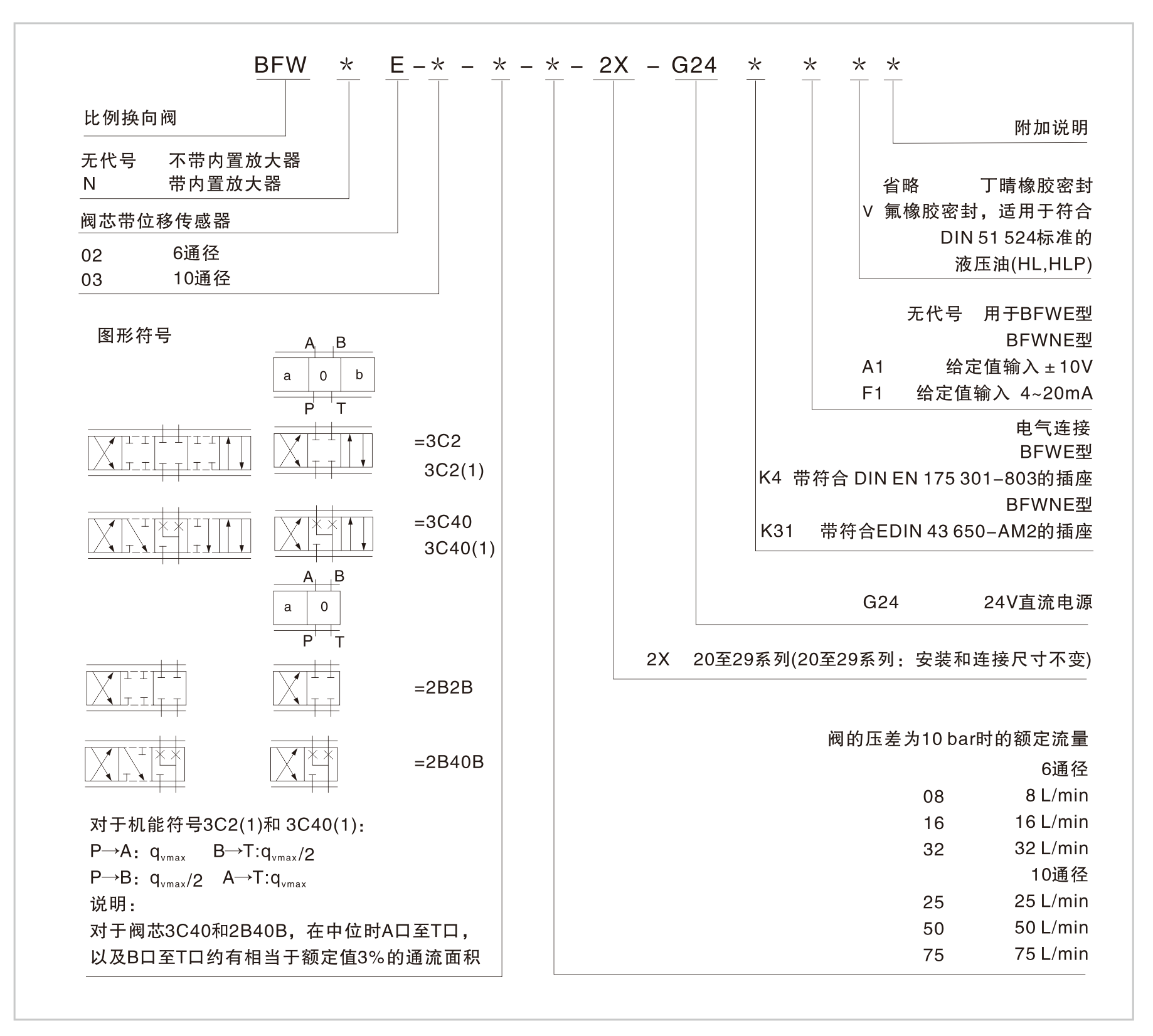

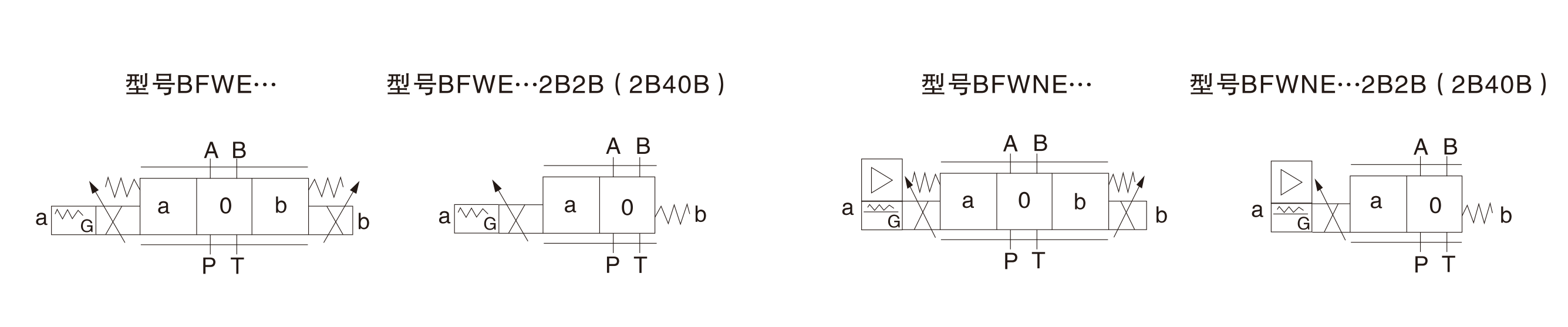

型號

BFWE

BFWNE

安裝位置

任意，建議優先水平安裝

貯藏溫度           （°C）

-20-80

使用環境溫度       （°C）

-20-70

-20-50

最高工作壓力                （bar）

油口A，B，P

315

油口T

100

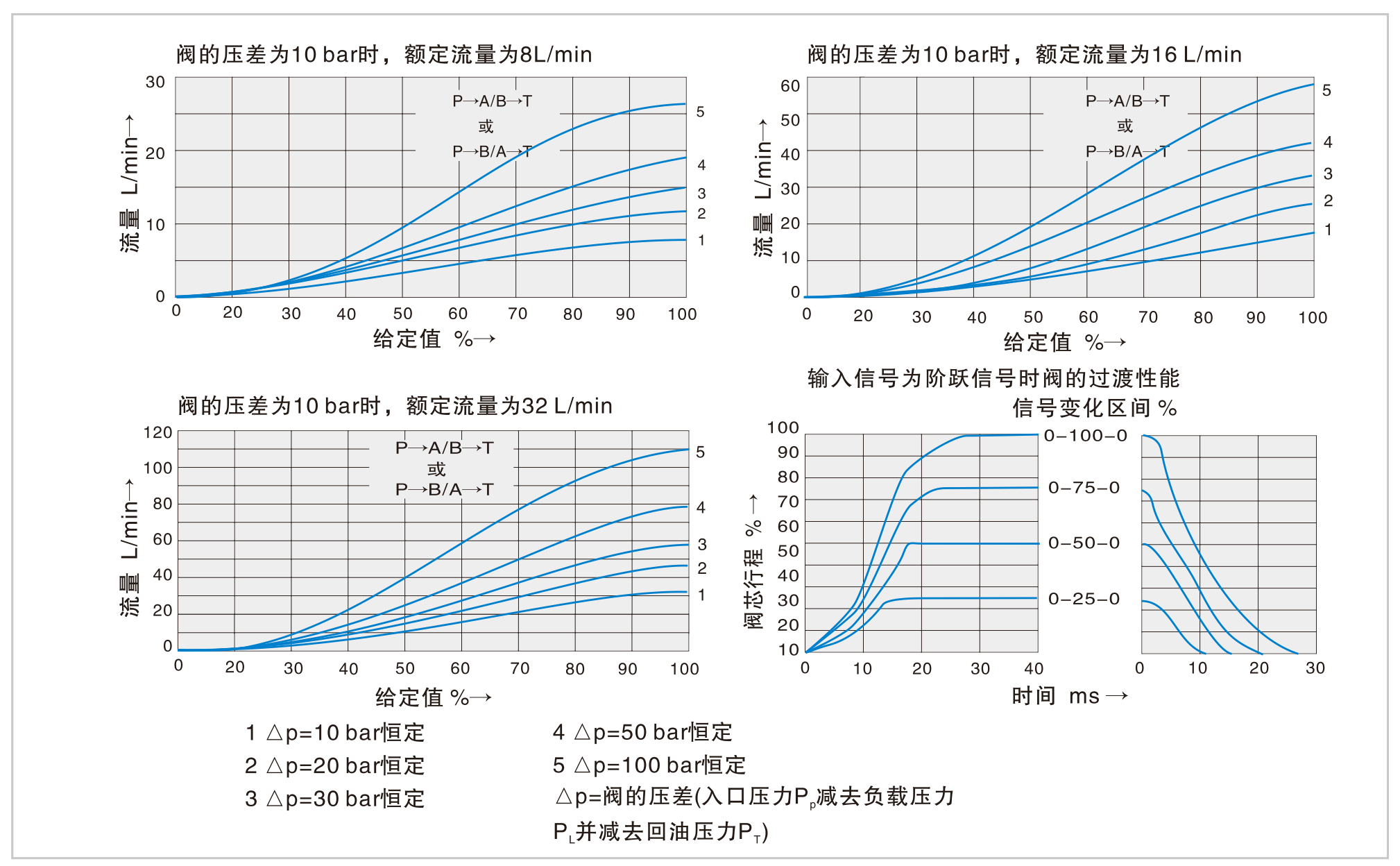

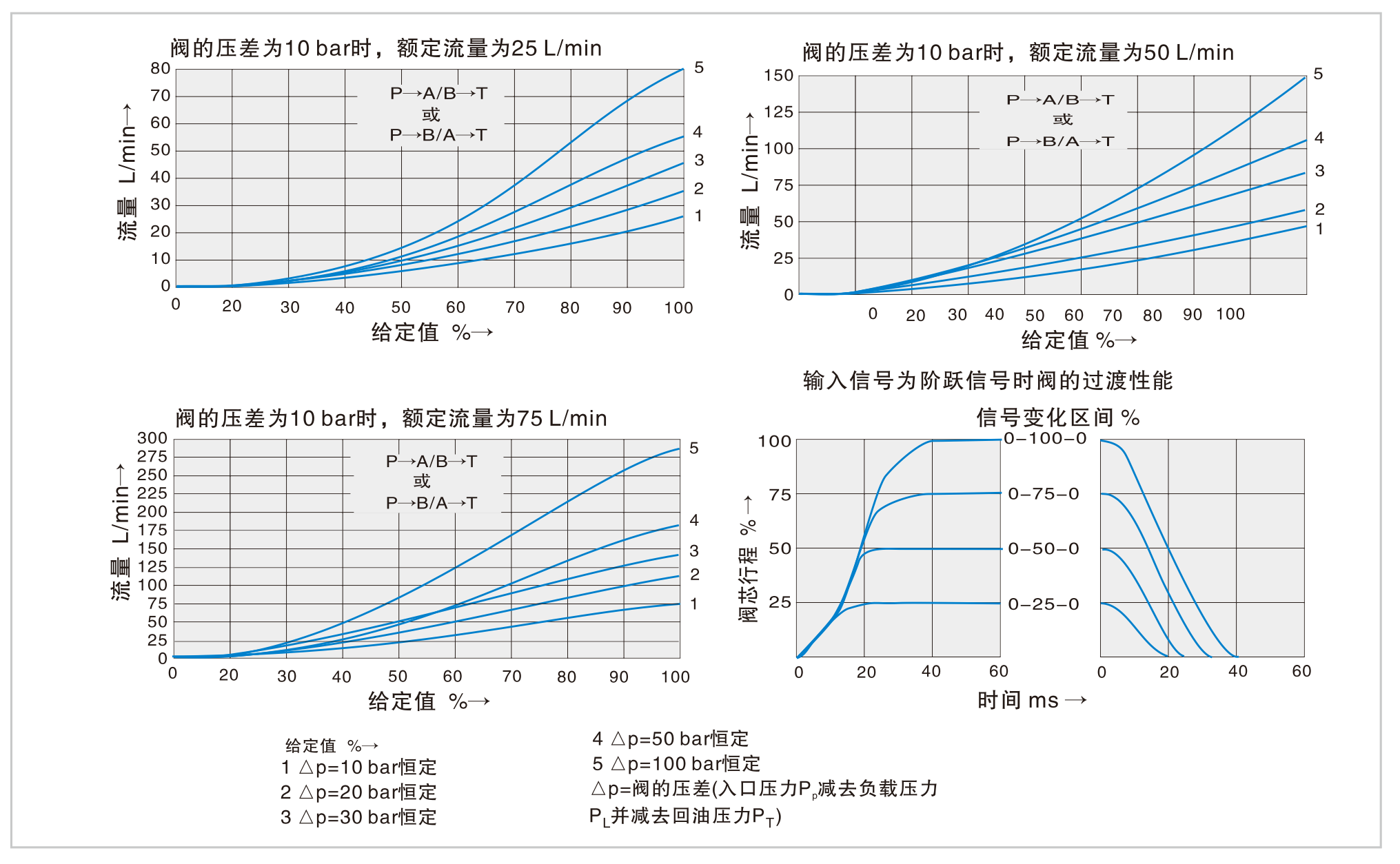

額定流量qvnom在△p=10bar時（L/min）

6通徑

8

16

32

10通徑

25

50

75

最大允許流量               （L/min）

6通徑

80

10通徑

180

工作介質

符合DIN51524標準的礦物油（HL，HLP）;使用其它油液請向我們咨詢！

介質溫度范圍                （℃）

-20~80（優先選擇+40~+50）

介質粘度范圍              （mm2/s）

20-380（優先選擇30~46）

滯環                         （%）

≤0.1

反向誤差                     （%）

≤0.05

重復精度                     （%）

≤0.05

零點位移會根據壓力油 ，溫度和工作溫度改變而改變

%100（K）

0.15

%100（bar）

0.1

污染度

油液最高污染等級推薦過濾器；最小過濾比按ISO4406（C）20/18/15

電壓類型

電流電源

給定值信號

電壓輸入“A1”

（V）

±101）

±10

電流輸入“F1”

（mA）

—

4~20

每個電磁鐵最大電流（A）

2.5

2.5

線圈電阻         （Ω）

20℃時的冷值

6通徑2.7     10通徑3.7

最大熱值

6通徑4.05    10通徑5.55

通電率           （%）

100

最高線圈溫度2）   （℃）

可達150

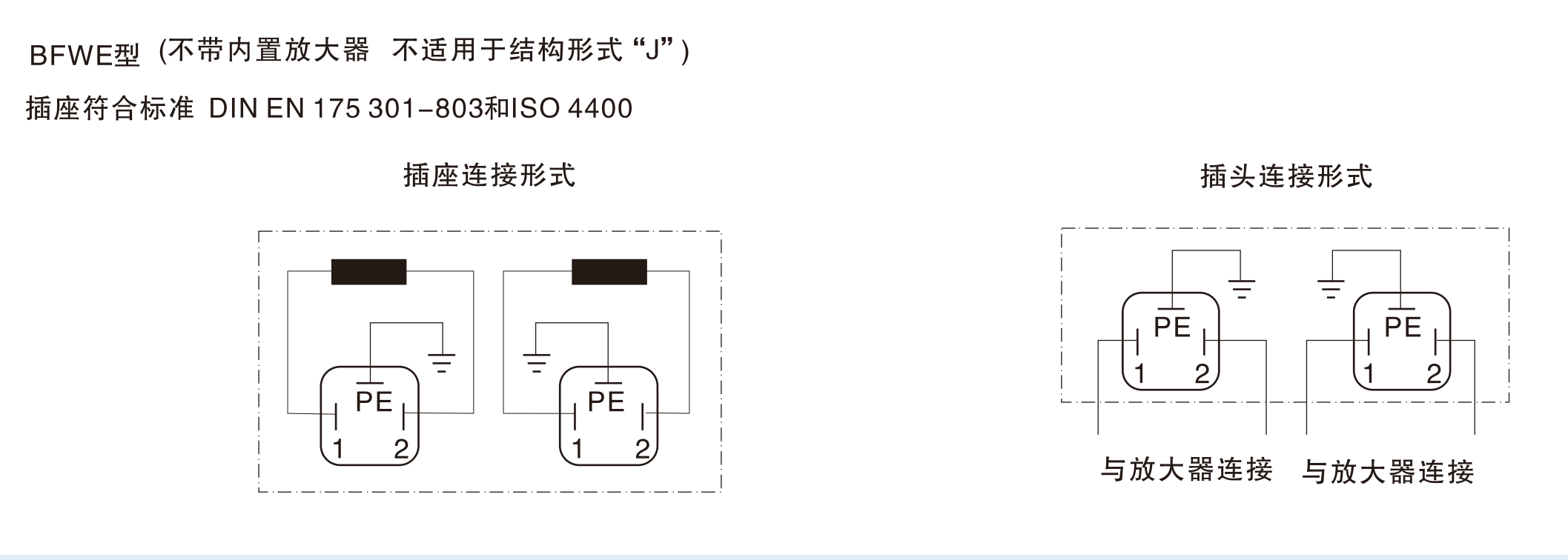

電氣連線

帶符合DIN EN 175 301-803及ISO4400標準的插座

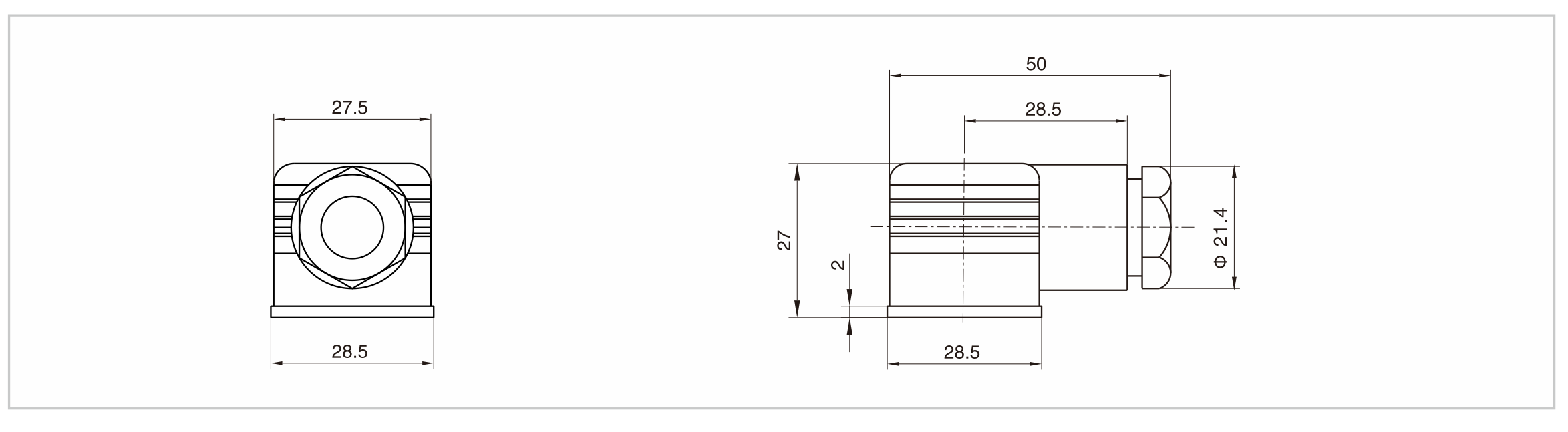

插座符合DIN EN 175301-803及ISO4400

帶符合E DIN 43 563-AM6-3標準的插座

插座符合E DIN43 563-BF6-3/Pg11

閥的保護形式符合標準DIN40 050

IP65

規格

06

10

BFW型

歐洲制式的放大器3）

詳見比例放大器

歐洲制式的數字式放大器3）

詳見比例放大器

BFWN型

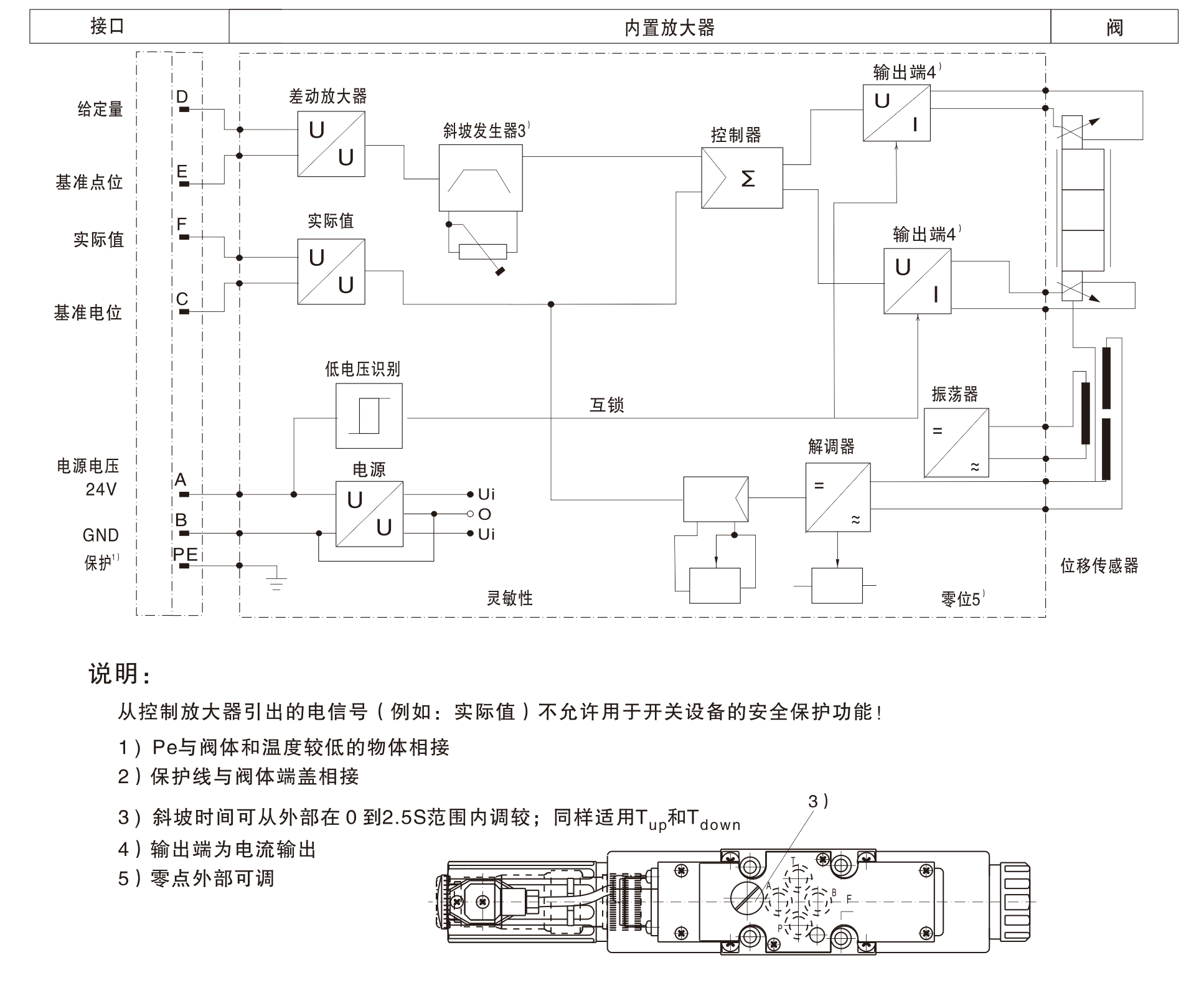

模擬式指令模組

內置于閥內（參考A.2.5）

供電電壓

BFWE1)

BFWNE

額定電壓

VDC

24

下限值

V

21/22

19.4

上限值

V

35

放大器的電流消耗

IMax

A

2

2

最大脈沖電流

A

3

3

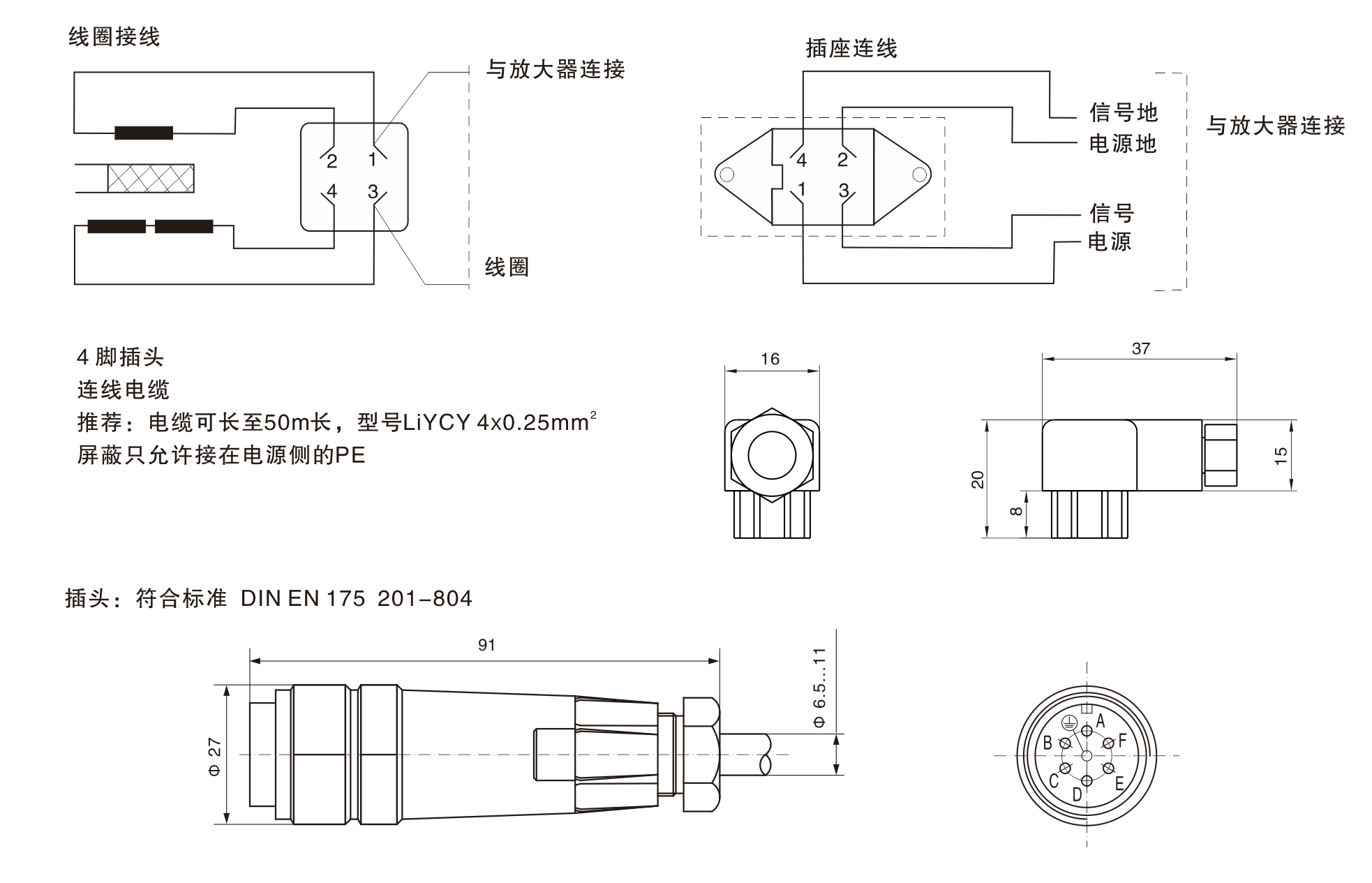

插頭

接口形式A1

接口形式F1

電源

A

24VDC(19.4~35V);/max=2A

電壓

B

0V

基準電位(實際值)

C

基準接 F; Re>50KΩ

基準接 F;Re<10Ω

差動輸入

D

給定值±10V,Re>50KΩ

給定值4~20mA;Re>100Ω

E

基準電位給定值

測量輸出(實際值)

F

實際值±10V,(限流5mA)

實測值4~20mA(最大負載300Ω)

PE

接閥體和溫度較低的物體
